公開番号2025132053
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029371
出願日2024-02-29
発明の名称蓋付き容器
出願人株式会社吉野工業所
代理人個人,個人
主分類B65D 50/08 20060101AFI20250903BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】使用者の選択に応じてチャイルドロック機構のONとOFFを切り替えて使用できるようにした蓋付き容器を創出することを課題とする。

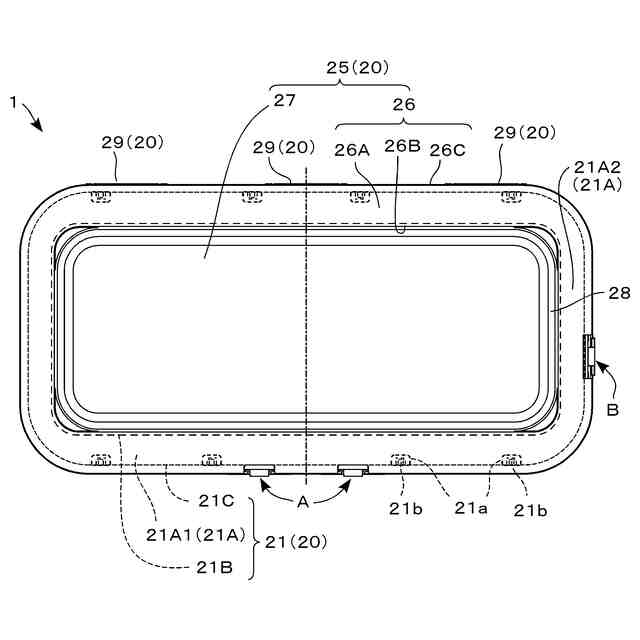

【解決手段】容器本体と、容器本体の開口部に設けられた蓋部材20と、を有する蓋付き容器であって、蓋部材20は、下枠部21と、上枠部26と蓋板27とが設けられた蓋体25とを備えると共に、蓋部材20の閉蓋状態を保持する係合部及び蓋部材20の開閉を許容するCR機構Bとを有し、CR機構Bは、上枠外壁26Cに形成された掛止孔26bと、下枠外壁21Cに形成された切欠孔21Eと、掛止孔26bと切欠孔21E内に配置される連結片22a及び掛止孔26b下の掛止突起26cに対して掛止可能に設けられたロック片22bを備えて弾性変形可能に形成されたロック部材22と、を有して形成される構成とする。
【選択図】図5
特許請求の範囲【請求項１】

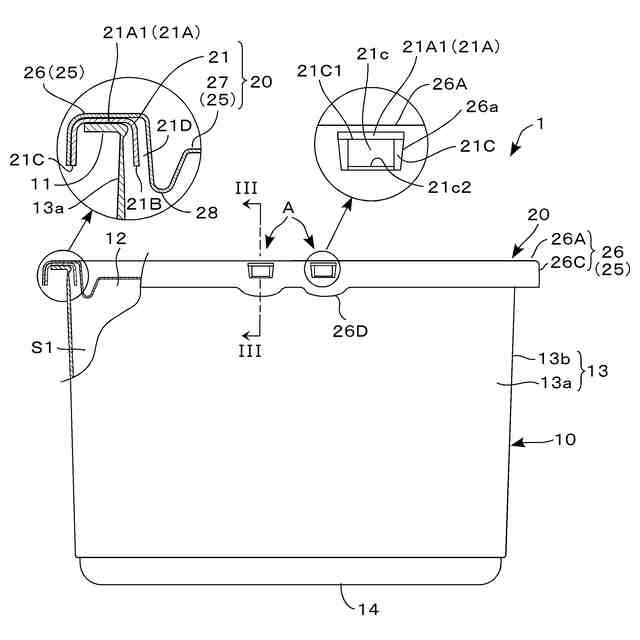

内容物を収容する容器本体（１０）と、該容器本体（１０）の開口部（１２）に設けられたフランジ（１１）に組み付け可能に設けられた蓋部材（２０）と、を有する蓋付き容器であって、
前記蓋部材（２０）は、前記フランジ（１１）に組み付く下枠部（２１）と、該下枠部（２１）に嵌合する上枠部（２６）と蓋板（２７）とが設けられて前記開口部（１２）を閉塞する蓋体（２５）と、を備えると共に、前記蓋部材（２０）の閉蓋状態を保持する係合部（Ａ）及び前記蓋部材（２０）の開閉を許容するＣＲ機構（Ｂ）とを有し、
前記下枠部（２１）は、下枠頂壁（２１Ａ）と、該下枠頂壁（２１Ａ）の内側及び外側に対向配置された下枠内壁（２１Ｂ）及び下枠外壁（２１Ｃ）とを有し、前記上枠部（２６）は、上枠頂壁（２６Ａ）と、該上枠頂壁（２６Ａ）の内側及び外側に対向配置された上枠内壁（２６Ｂ）及び上枠外壁（２６Ｃ）とを有して形成され、

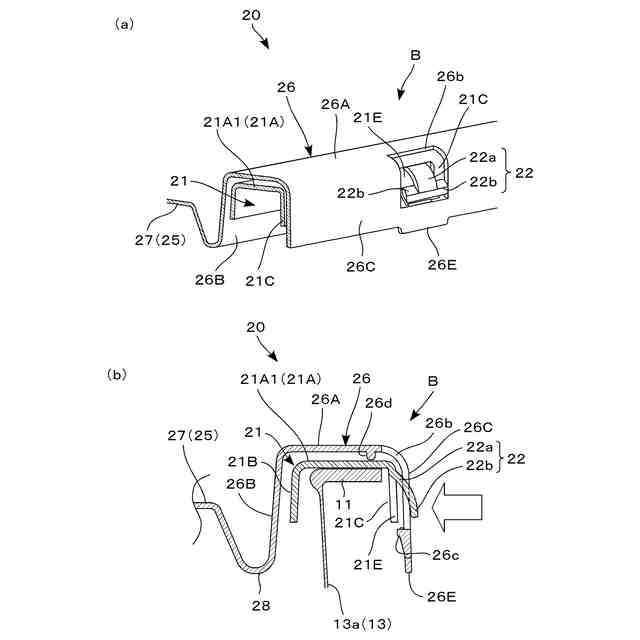

前記ＣＲ機構（Ｂ）は、前記上枠外壁（２６Ｃ）に形成された掛止孔（２６ｂ）と、前記下枠外壁（２１Ｃ）に形成された切欠孔（２１Ｅ）と、前記下枠頂壁（２１Ａ）から延設されて前記切欠孔（２１Ｅ）及び前記掛止孔（２６ｂ）内に配置される連結片（２２ａ）及び該連結片（２２ａ）の先端に突出されて前記掛止孔（２６ｂ）の下端に設けられた掛止突起（２６ｃ）に対して掛止可能に設けられたロック片（２２ｂ）を備えて弾性変形可能に形成されたロック部材（２２）と、を有して形成されていることを特徴とする蓋付き容器。
続きを表示（約 370 文字）【請求項２】
前記ロック部材（２２）が、前記切欠孔（２１Ｅ）の内側に収納可能とされている請求項１記載の蓋付き容器。
【請求項３】
前記係合部（Ａ）は、前記上枠頂壁（２６Ａ）と前記上枠外壁（２６Ｃ）との角部に形成された係合孔（２６ａ）と、前記下枠頂壁（２１Ａ）と前記下枠外壁（２１Ｃ）との角部から前記蓋部材（２０）の外側に向かって突設され、前記係合孔（２６ａ）に係合可能な係合突起（２１ｃ）とを有して形成される請求項１又は２記載の蓋付き容器。
【請求項４】
前記下枠部（２１）と前記蓋体（２５）との間がヒンジ部（２９）を介して回動可能に連結されている請求項１又は２記載の蓋付き容器。
【請求項５】
前記下枠部（２１）が、前記フランジ（１１）に一体に形成されている請求項１又は２記載の蓋付き容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、チャイルドロック機能を備えた蓋付き容器に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
容器内に収容されている内容物の危険度を理解しないままに、幼児等が周囲の大人のしぐさをまねて容器の蓋体を外し、内容物を口に入れて誤食又は誤飲したりすることによる事故を防止すべく、蓋体に幼児等では容易に取り外しのできない機能、即ち、所謂チャイルドロック機構（以下、適宜「ＣＲ機構」という）を備えた蓋付きの容器が知られている（例えば、特許文献１）。
特許文献１の記載の容器は、蓋体の正面側に設けた一対の第１嵌合部と、側面側に設けた第２嵌合部を有し、開口部を開放するには第１嵌合部と第２嵌合部の双方に対して嵌合を解除する操作を要するようにしたことで、チャイルドロック機能を持たせたものである。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－９５１５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の容器では、開口部を開放する際には、常に正面側の第１嵌合部と側面側の第２嵌合部の双方において解除操作を少なくとも２度行う必要があり、幼児等のいない家庭の使用者にとっては煩雑であることから、チャイルドロック機能を使用者の選択に応じて使用可能とする機構の開発が要望されている。
【０００５】
本発明は、上記した従来技術における問題点を解消すべく、使用者の選択に応じてチャイルドロック機構のＯＮとＯＦＦを切り替えて使用できるようにした蓋付き容器を創出することを課題とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するための手段のうち、本発明の第１の手段は、
内容物を収容する容器本体と、該容器本体の開口部に設けられたフランジに組み付け可能に設けられた蓋部材と、を有する蓋付き容器であって、
前記蓋部材は、前記フランジに組み付く下枠部と、該下枠部に嵌合する上枠部と蓋板とが設けられて前記開口部を閉塞する蓋体と、を備えると共に、前記蓋部材の閉蓋状態を保持する係合部及び前記蓋部材の開閉を許容するＣＲ機構とを有し、
前記下枠部は、下枠頂壁と、該下枠頂壁の内側及び外側に対向配置された下枠内壁及び下枠外壁とを有し、前記上枠部は、上枠頂壁と、該上枠頂壁の内側及び外側に対向配置された上枠内壁及び上枠外壁とを有して形成され、
前記ＣＲ機構は、前記上枠外壁に形成された掛止孔と、前記下枠外壁に形成された切欠孔と、前記下枠頂壁から延設されて前記切欠孔及び前記掛止孔内に配置される連結片及び該連結片の先端に突出されて前記掛止孔の下端に設けられた掛止突起に対して掛止可能に設けられたロック片を備えて弾性変形可能に形成されたロック部材と、を有して形成されていることを特徴とする、と云うものである。
本発明の第１の手段では、ＣＲ機構をチャイルドロック状態（ＯＮ状態）とすることが可能となるため、幼児等における誤食又は誤飲を防止することができる。
【０００７】
また本発明の第２の手段は、上記第１の手段に、前記ロック部材が、前記切欠孔の内側に収納可能とされている、との手段を加えたものである。
上記手段では、ＣＲ機構をチャイルドロック解除状態（ＯＦＦ状態）とすることが可能となるため、幼児等のいない家庭の使用者にとっては、容易に開蓋可能な蓋付き容器とすることができる。
【０００８】
また本発明の第３の手段は、上記第１又は第２の手段に、前記係合部は、前記上枠頂壁と前記上枠外壁との角部に形成された係合孔と、前記下枠頂壁と前記下枠外壁との角部から前記蓋部材の外側に向かって突設され、前記係合孔に係合可能な係合突起とを有して形成されるとの手段を加えたものである。
上記手段では、ＣＲ機構がＯＮ状態であるか、ＯＦＦ状態であるかに拘わらず、常に閉蓋状態を保持することができる。
【０００９】
また本発明の第４の手段は、上記第１又は第２の手段に、前記下枠部と前記蓋体との間がヒンジ部を介して回動可能に連結されている、との手段を加えたものである。
上記手段では、蓋体の紛失を防止できると共に、蓋体による開口部の開閉を容易且つ確実に行うことができる。
【００１０】
また本発明の第５の手段は、上記第１又は第２の手段に、前記下枠部が、前記フランジに一体に形成されている、との手段を加えたものである。
上記手段では、部品点数の削減によるコストダウンを達成することが可能となる。
【発明の効果】
（【００１１】以降は省略されています）
