公開番号2025131200
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028790
出願日2024-02-28
発明の名称使用済みフィルタ処理装置、使用済みフィルタ処理方法
出願人トリニティ工業株式会社
代理人個人
主分類B09B 3/32 20220101AFI20250902BHJP(固体廃棄物の処理;汚染土壌の再生)
要約【課題】使用済み段ボールフィルタを輸送しやすいコンパクトな状態に処理可能な使用済みフィルタ処理装置の提供。

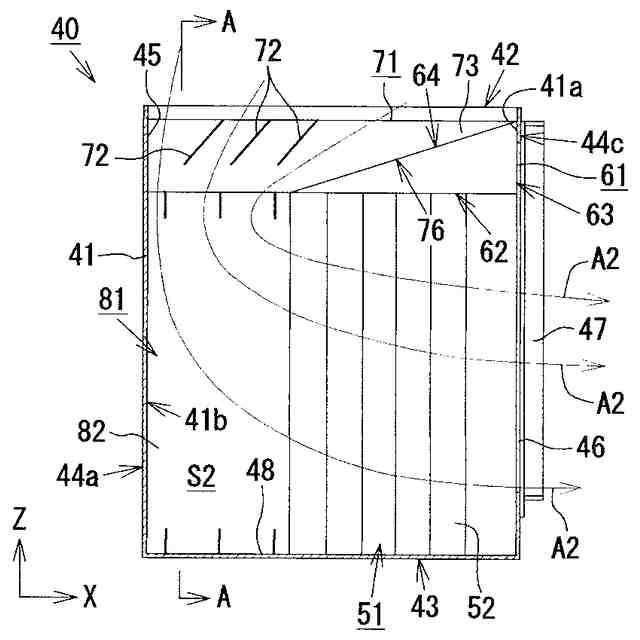

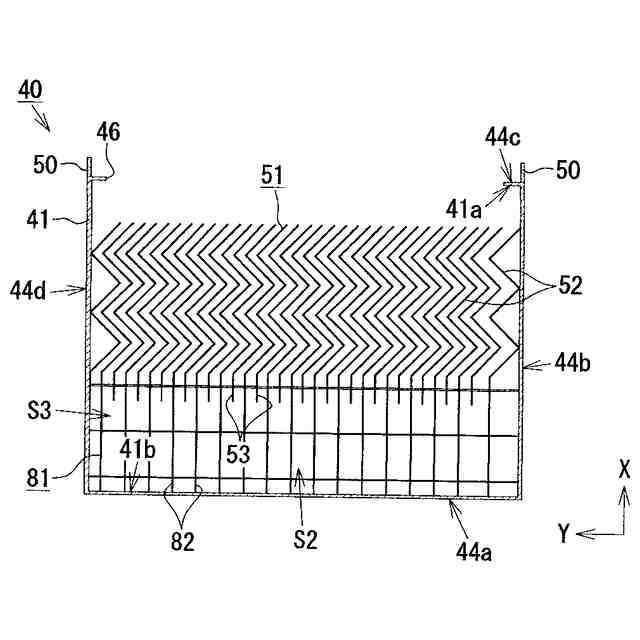

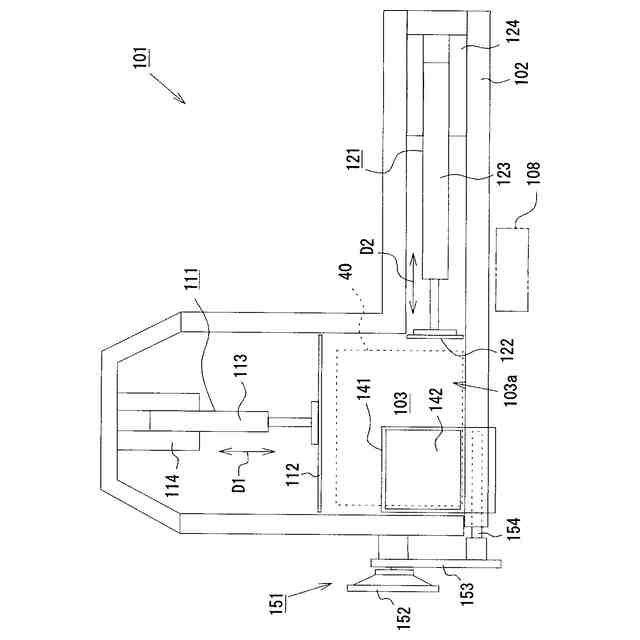

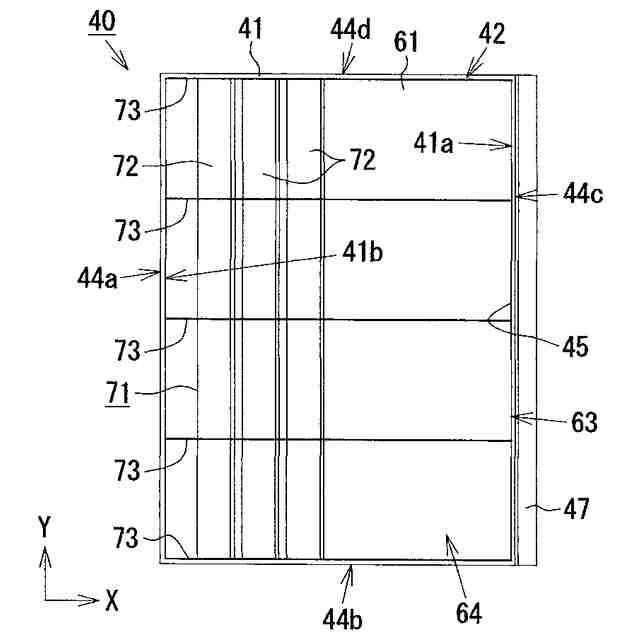

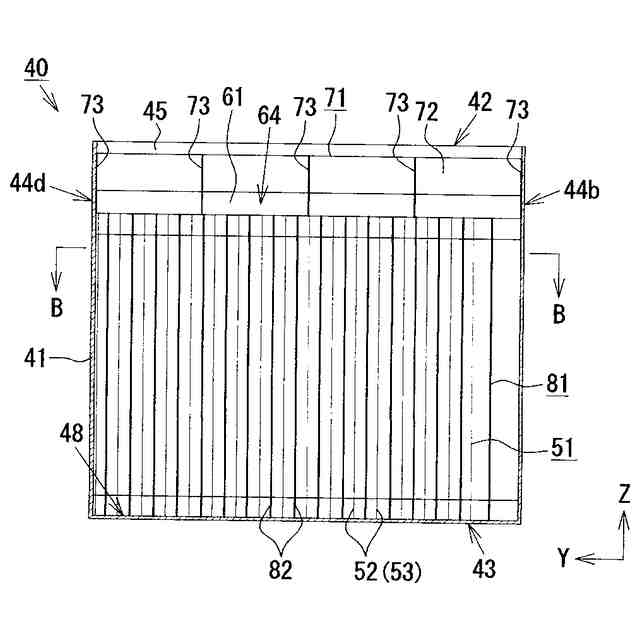

【解決手段】使用済みフィルタ処理装置101は、箱本体41の内部にフィルタエレメント52が設置された構造の使用済み段ボールフィルタ40を処理する。この装置101は、装置本体102と一段圧縮装置111と二段圧縮装置121とを備える。装置本体102は、段ボールフィルタ40が圧縮される圧縮エリア103を有する。一段圧縮装置111は、圧縮エリア103に配置された段ボールフィルタ40を第1方向D1に押圧し、相対的に潰れやすい箇所R2を圧縮する。二段圧縮装置121は、第1圧縮装置111による圧縮動作後に作動し、段ボールフィルタ40を第1方向D1に直交する第2方向D2に押圧し、相対的に潰れにくい箇所R1を圧縮する。
【選択図】図7
特許請求の範囲【請求項１】
箱本体の内部にフィルタエレメントが設置された構造の段ボールフィルタを使用して塗料ミスト中の塗料粒子を除去した後の前記段ボールフィルタを処理する装置であって、
前記段ボールフィルタが圧縮される圧縮エリアを有する装置本体と、
前記圧縮エリアに配置された前記段ボールフィルタを第１方向に押圧して、前記段ボールフィルタの主として相対的に潰れやすい箇所を圧縮する一段圧縮装置と、
前記第１圧縮装置による圧縮動作後に作動し、前記段ボールフィルタを前記第１方向に直交する第２方向に押圧して、前記段ボールフィルタの主として相対的に潰れにくい箇所を圧縮する二段圧縮装置と
を備えたことを特徴とする使用済みフィルタ処理装置。
続きを表示（約 1,100 文字）【請求項２】
前記一段圧縮装置及び前記二段圧縮装置の作動時には、前記一段圧縮装置が有する第１押圧板と、前記二段圧縮装置が有する第２押圧板とが空隙を隔てて近接配置された状態になるとともに、
前記第１押圧板及び前記第２押圧板のうちの少なくともいずれかには、前記空隙への前記段ボールフィルタの入り込みを防止する入込防止部材が、相手側の押圧板に対して非摺接の状態で設けられている
ことを特徴とする請求項１に記載の使用済みフィルタ処理装置。
【請求項３】
前記圧縮エリアの底面において前記段ボールフィルタの圧縮完了位置には、上側が開口した凹所を有する受取部が配置されていることを特徴とする請求項１に記載の使用済みフィルタ処理装置。
【請求項４】
前記圧縮エリアは、装置前面側に開放されており、
前記受取部は、傾動機構を作動させることによって装置前面側に傾動可能である
ことを特徴とする請求項３に記載の使用済みフィルタ処理装置。
【請求項５】
前記第１押圧板及び前記第２押圧板には、それらの進退方向に直交する方向へのずれを防止するためのガイド機構がそれぞれ設けられていることを特徴とする請求項２に記載の使用済みフィルタ処理装置。
【請求項６】
前記第２押圧板が有する前記ガイド機構は、前記第１押圧板が有する前記ガイド機構よりも数多く設けられていることを特徴とする請求項５に記載の使用済みフィルタ処理装置。
【請求項７】
前記段ボールフィルタは、前記フィルタエレメントが相対的に密に設置されている第１室と、前記フィルタエレメントが相対的に疎に設置されているかあるいは前記フィルタエレメントが設置されていない第２室とを有し、
前記一段圧縮装置は、前記段ボールフィルタの前記第２室を押圧して圧縮し、
前記二段圧縮装置は、前記段ボールフィルタの前記第１室を押圧して圧縮する
ことを特徴とする請求項１乃至６のいずれか１項に記載の使用済みフィルタ処理装置。
【請求項８】
箱本体の内部にフィルタエレメントが設置された構造の段ボールフィルタを使用して塗料ミスト中の塗料粒子を除去した後の前記段ボールフィルタを処理する方法であって、
圧縮エリアに配置された前記段ボールフィルタを第１方向に押圧して、前記段ボールフィルタの主として相対的に潰れやすい箇所を圧縮する一段圧縮工程と、
前記一段圧縮工程の後、前記段ボールフィルタを前記第１方向に直交する第２方向に押圧して、前記段ボールフィルタの主として相対的に潰れにくい箇所を圧縮する二段圧縮工程と
を含むことを特徴とする使用済みフィルタ処理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、使用済みフィルタ処理装置、使用済みフィルタ処理方法に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】

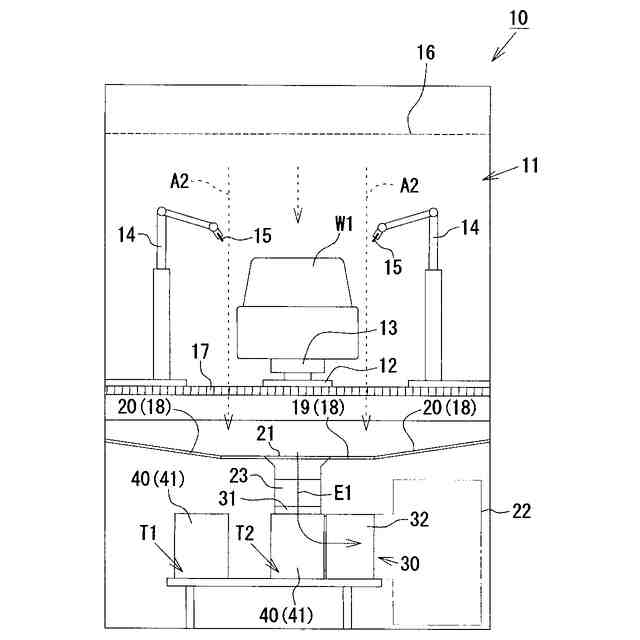

塗装設備から排気される塗料ミストには塗料粒子が混じっているため、そのまま空気中に放出すべきではなく、フィルタによって塗料粒子を除去して浄化した後に空気中に放出する必要がある。この場合に用いる好適なフィルタとして、例えば、箱本体の内部にフィルタエレメントが設置された構造の段ボールフィルタが近年提案されている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第６８９５０１１号号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、塗装設備から出た使用済み段ボールフィルタは、再使用が不可能である（即ち使い捨てである）反面、可燃性材料である段ボールで形成されていることから、最終的には使用後に焼却処分される。従来においては、例えば、使用済み段ボールフィルタを解体せずに所定の処理施設に輸送し、汚水槽に入れて柔らかくしてから重機で粉砕した後、焼却している。
【０００５】
しかしながら、従来の処理方法では、嵩高くて大型の使用済み段ボールフィルタをそのままの状態で処理施設に輸送しているため、輸送効率がよいとは言い難いものであった。また、処理施設に輸送した後、使用済み段ボールフィルタを汚水槽に入れて柔らかくしたり、柔らかくなった使用済み段ボールフィルタを重機で粉砕したりする必要があったため、工程数が多く作業が面倒であった。ここで、使用済み段ボールフィルタを処理施設への輸送前にコンパクトな状態にしておくことが望ましいが、従来そのための適当な手段は提案されていなかった。
【０００６】
本発明は上記の課題に鑑みてなされたものであり、その目的は、使用済み段ボールフィルタを輸送しやすいコンパクトな状態に処理することが可能な使用済みフィルタ処理装置、使用済みフィルタ処理方法を提供することにある。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、手段１に記載の発明は、箱本体の内部にフィルタエレメントが設置された構造の段ボールフィルタを使用して塗料ミスト中の塗料粒子を除去した後の前記段ボールフィルタを処理する装置であって、前記段ボールフィルタが圧縮される圧縮エリアを有する装置本体と、前記圧縮エリアに配置された前記段ボールフィルタを第１方向に押圧して、前記段ボールフィルタの主として相対的に潰れやすい箇所を圧縮する一段圧縮装置と、前記第１圧縮装置による圧縮動作後に作動し、前記段ボールフィルタを前記第１方向に直交する第２方向に押圧して、前記段ボールフィルタの主として相対的に潰れにくい箇所を圧縮する二段圧縮装置とを備えたことを特徴とする使用済みフィルタ処理装置をその要旨とする。
【０００８】

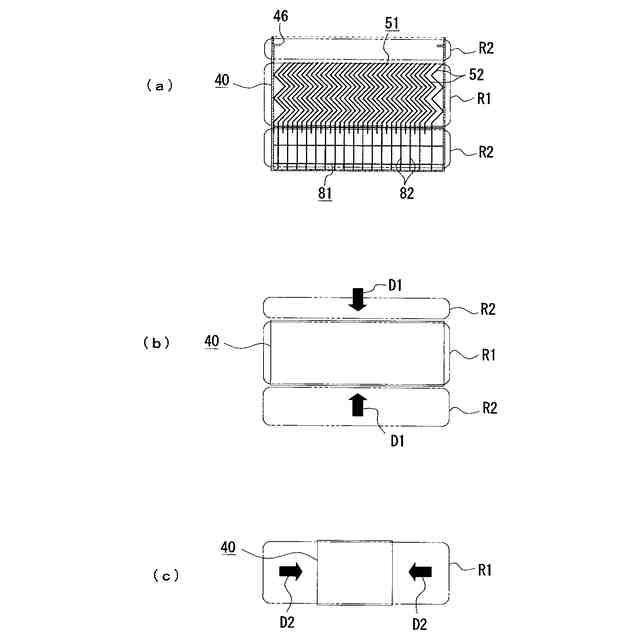

従って、手段１に記載の発明によれば、段ボールフィルタを第１方向に押圧する一段圧縮装置により、主として相対的に潰れやすい箇所が圧縮される。また、一段圧縮装置によりある程度圧縮された状態の段ボールフィルタを第２方向に押圧する二段圧縮装置により、相対的に潰れにくい箇所が圧縮される。つまり、２つの圧縮装置を用いて二段階に分けて圧縮動作を行うことにより、使用済み段ボールフィルタを輸送しやすいコンパクトな状態に処理することができる。このため、使用済み段ボールフィルタの輸送効率を向上させることができる。
【０００９】
手段２に記載の発明は、手段１において、前記一段圧縮装置及び前記二段圧縮装置の作動時には、前記一段圧縮装置が有する第１押圧板と、前記二段圧縮装置が有する第２押圧板とが空隙を隔てて近接配置された状態になるとともに、前記第１押圧板及び前記第２押圧板のうちの少なくともいずれかには、前記空隙への前記段ボールフィルタの入り込みを防止する入込防止部材が、相手側の押圧板に対して非摺接の状態で設けられていることをその要旨とする。
【００１０】
手段３に記載の発明は、手段１において、前記圧縮エリアの底面において前記段ボールフィルタの圧縮完了位置には、上側が開口した凹所を有する受取部が配置されていることをその要旨とする。
（【００１１】以降は省略されています）
