発明の名称フォーミング生成抑制材の製造方法及び廃タイヤのリサイクル処理方法
出願人個人
代理人個人
主分類B09B 3/30 20220101AFI20250718BHJP(固体廃棄物の処理;汚染土壌の再生)
要約【課題】廃タイヤから新規で優れた製鋼副資材であるフォーミング生成抑制材を提供する、またゴムとワイヤ片を容易に単体として分別してリサイクル使用できる技術を提供する。
【解決手段】廃タイヤを剪断粗破砕機に掛けて、ゴム片とワイヤ片とゴムが付着したワイヤ片の各粗破砕物の混合物にする工程(第1工程)と、第1工程で得られた各粗破砕物の混合物を剪断細破砕機に、次いで磁選機に掛けて、ゴム片とワイヤ片の各細破砕物に分別する工程(第2工程)と、第2工程で得られたゴム片とワイヤ片の各細破砕物を1対0.5～2.0(重量比)で混合・圧縮してフォーミング生成抑制材とする。
【選択図】図1
特許請求の範囲【請求項１】
廃タイヤを剪断粗破砕機に掛けて、ゴム片とワイヤ片とゴムが付着したワイヤ片の各粗破砕物の混合物にする工程（第１工程）と、第１工程で得られた各粗破砕物の混合物を剪断細破砕機に、次いで磁選機に掛けて、ゴム片とワイヤ片の各細破砕物に分別する工程（第２工程）と、第２工程で得られたゴム片とワイヤ片の各細破砕物を１対０．５～２．０（重量比）で混合・圧縮してフォーミング生成抑制材とすることを特徴とするフォーミング生成抑制材の製造方法。
続きを表示（約 1,400 文字）【請求項２】
廃タイヤを剪断粗破砕機に掛けて４～８ｃｍ角のゴム片と４～１０ｃｍ長のワイヤ片とゴムが付着した４～１０ｃｍ長のワイヤ片の混合物にする工程（第１工程）と、第１工程で得られた混合物を剪断細破砕機に、次いで磁選機に掛けて、０．３～５ｃｍ角のゴム片と０．３～５ｃｍ長のワイヤ片に分別する工程（第２工程）と、第２工程で得られた０．３～５ｃｍ角のゴム片と０．３～５ｃｍ長のワイヤ片を１対０．５～２．０（重量比）で混合・圧縮してフォーミング生成抑制材とすることを特徴とするフォーミング生成抑制材の製造方法。
【請求項３】
廃タイヤを一軸式剪断粗破砕機に掛けて４～８ｃｍ角のゴム片と４～１０ｃｍ長のワイヤ片とゴムが付着した４～１０ｃｍ長のワイヤ片の混合物にする工程（第１工程）と、第１工程で得られた混合物を剪断細破砕機に、次いで磁選機に掛けて、０．５～３ｃｍ角のゴム片と０．５～３ｃｍ長のワイヤ片に分別する工程（第２工程）と、第２工程で得られた０．５～３ｃｍ角のゴム片と０．５～３ｃｍ長のワイヤ片を１対０．８～１．２（重量比）で混合・圧縮してフォーミング生成抑制材とすることを特徴とするフォーミング生成抑制材の製造方法。
【請求項４】
廃タイヤを剪断粗破砕機と磁選機に掛けて４～８ｃｍ角のゴム片と４～１０ｃｍ長のワイヤ片とゴムが付着した４～１０ｃｍ長のワイヤ片に分別する工程（第１’工程）と、第１’工程で得られたゴムが付着した４～１０ｃｍ長のワイヤ片を剪断細破砕機及び磁選機に掛けて、０．５～３ｃｍ角のゴム片と０．５～３ｃｍ長のワイヤ片に分別する工程（第２’工程）とからなり、０．５～３ｃｍ角のゴム片はリサイクルゴム原料として０．５～３ｃｍ長のワイヤ片はリサイクル鉄原料として使用することを特徴とする廃タイヤのリサイクル処理方法。
【請求項５】
廃タイヤを一軸式剪断粗破砕機と磁選機に掛けて４～８ｃｍ角のゴム片と４～１０ｃｍ長のワイヤ片とゴムが付着した４～１０ｃｍ長のワイヤ片に分別する工程（第１’工程）と、第１’工程で得られたゴムが付着した４～１０ｃｍ長のワイヤ片を剪断細破砕機及び磁選機に掛けて、０．５～３ｃｍ角のゴム片と０．５～３ｃｍ長のワイヤ片に分別する工程（第２’工程）とからなり、０．５～３ｃｍ角のゴム片はリサイクルゴム原料として０．５～３ｃｍ長のワイヤ片はリサイクル鉄原料として使用することを特徴とする廃タイヤのリサイクル処理方法。
【請求項６】
廃タイヤを破砕して得られたゴム片と廃タイヤを破砕して得られたワイヤ片の混合物を圧縮成形して製作されたフォーミング生成抑制材であって、前記ゴム片とワイヤ片の混合比が１対０．５～２．０（重量比）であることを特徴とするフォーミング生成抑制材。
【請求項７】
廃タイヤを破砕して得られた０．３～５ｃｍ角のゴム片と廃タイヤを破砕して得られた０．３～５ｃｍ長のワイヤ片の混合物を圧縮成形して製作されたフォーミング生成抑制材であって、前記ゴム片とワイヤ片の混合比が１対０．５～２．０（重量比）であることを特徴とするフォーミング生成抑制材。
【請求項８】
廃タイヤを破砕して得られた０．５～３ｃｍ角のゴム片と廃タイヤを破砕して得られた０．５～３ｃｍ長のワイヤ片の混合物を圧縮成形して製作されたフォーミング生成抑制材であって、前記ゴム片とワイヤ片の混合比が１対０．８～１．２（重量比）であることを特徴とするフォーミング生成抑制材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、廃タイヤに含まれるゴム、ワイヤー等を破砕、分離して得られるゴム片とワイヤ片ー用いるフォーミング生成抑制材及びリサイクル品に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
今日の車社会においては、多量のタイヤが生産され消耗されており、従来これらの廃タイヤの大部分は、何等分かに切断してゴム部分は燃料として使用されている。
そして他に、ゴムは再生ゴムとしてワイヤーは鉄材としてリサイクル使用されている。
しかし、廃タイヤの有効活用やリサイクル使用は充分に進んでいない。
【先行技術文献】
【特許文献】
【０００３】
特許第４７８６６１８号公報
特開２００６－３４９２２４号公報
【発明の開示】
【発明が解決しようとする課題】
【０００４】
そこで本発明は、廃タイヤの有効活用をさらに進めようとするものであり、廃タイヤを破砕して構成素材毎に分別し、各構成素材を一定割合で混合・圧縮して高炉の副資材（フォーミング生成抑制材）とする、又は分別された各構成素材は各々を単体原材料となしてリサイクル可能とするものである。
【課題を解決するための手段】
【０００５】
上記課題を解決すべく、本発明者は鋭意検討し。下記構成の本発明を開発した。
［１］廃タイヤを剪断粗破砕機に掛けて、ゴム片とワイヤ片とゴムが付着したワイヤ片の各粗破砕物の混合物にする工程（第１工程）と、第１工程で得られた各粗破砕物の混合物を剪断細破砕機に、次いで磁選機に掛けて、ゴム片とワイヤ片の各細破砕物に分別する工程（第２工程）と、第２工程で得られたゴム片とワイヤ片の各細破砕物を１対０．５～２．０（重量比）で混合・圧縮してフォーミング生成抑制材とすることを特徴とするフォーミング生成抑制材の製造方法。
［２］廃タイヤを剪断粗破砕機に掛けて４～８ｃｍ角のゴム片と４～１０ｃｍ長のワイヤ片とゴムが付着した４～１０ｃｍ長のワイヤ片の混合物にする工程（第１工程）と、第１工程で得られた混合物を剪断細破砕機に、次いで磁選機に掛けて、０．３～５ｃｍ角のゴム片と０．３～５ｃｍ長のワイヤ片に分別する工程（第２工程）と、第２工程で得られた０．３～５ｃｍ角のゴム片と０．３～５ｃｍ長のワイヤ片を１対０．５～２．０（重量比）で混合・圧縮してフォーミング生成抑制材とすることを特徴とするフォーミング生成抑制材の製造方法。
［３］廃タイヤを一軸式剪断粗破砕機に掛けて４～８ｃｍ角のゴム片と４～１０ｃｍ長のワイヤ片とゴムが付着した４～１０ｃｍ長のワイヤ片の混合物にする工程（第１工程）と、第１工程で得られた混合物を剪断細破砕機に、次いで磁選機に掛けて、０．５～３ｃｍ角のゴム片と０．５～３ｃｍ長のワイヤ片に分別する工程（第２工程）と、第２工程で得られた０．５～３ｃｍ角のゴム片と０．５～３ｃｍ長のワイヤ片を１対０．８～１．２（重量比）で混合・圧縮してフォーミング生成抑制材とすることを特徴とするフォーミング生成抑制材の製造方法。
【０００６】
［４］廃タイヤを剪断粗破砕機と磁選機に掛けて４～８ｃｍ角のゴム片と４～１０ｃｍ長のワイヤ片とゴムが付着した４～１０ｃｍ長のワイヤ片に分別する工程（第１’工程）と、第１’工程で得られたゴムが付着した４～１０ｃｍ長のワイヤ片を剪断細破砕機及び磁選機に掛けて、０．５～３ｃｍ角のゴム片と０．５～３ｃｍ長のワイヤ片に分別する工程（第２’工程）とからなり、０．５～３ｃｍ角のゴム片はリサイクルゴム原料として０．５～３ｃｍ長のワイヤ片はリサイクル鉄原料として使用することを特徴とする廃タイヤのリサイクル処理方法。
［５］廃タイヤを一軸式剪断粗破砕機と磁選機に掛けて４～８ｃｍ角のゴム片と４～１０ｃｍ長のワイヤ片とゴムが付着した４～１０ｃｍ長のワイヤ片に分別する工程（第１’工程）と、第１’工程で得られたゴムが付着した４～１０ｃｍ長のワイヤ片を剪断細破砕機及び磁選機に掛けて、０．５～３ｃｍ角のゴム片と０．５～３ｃｍ長のワイヤ片に分別する工程（第２’工程）とからなり、０．５～３ｃｍ角のゴム片はリサイクルゴム原料として０．５～３ｃｍ長のワイヤ片はリサイクル鉄原料として使用することを特徴とする廃タイヤのリサイクル処理方法。
［６］廃タイヤを破砕して得られたゴム片と廃タイヤを破砕して得られたワイヤ片の混合物を圧縮成形して製作されたフォーミング生成抑制材であって、前記ゴム片とワイヤ片の混合比が１対０．５～２．０（重量比）であることを特徴とするフォーミング生成抑制材。
［７］廃タイヤを破砕して得られた０．３～５ｃｍ角のゴム片と廃タイヤを破砕して得られた０．３～５ｃｍ長のワイヤ片の混合物を圧縮成形して製作されたフォーミング生成抑制材であって、前記ゴム片とワイヤ片の混合比が１対０．５～２．０（重量比）であることを特徴とするフォーミング生成抑制材。
［８］廃タイヤを破砕して得られた０．５～３ｃｍ角のゴム片と廃タイヤを破砕して得られた０．５～３ｃｍ長のワイヤ片の混合物を圧縮成形して製作されたフォーミング生成抑制材であって、前記ゴム片とワイヤ片の混合比が１対０．８～１．２（重量比）であることを特徴とするフォーミング生成抑制材。
【発明の効果】
【０００７】
本発明によれば廃タイヤから新規で優れた製鋼副資材であるフォーミング生成抑制材を提供することができ、またゴムとワイヤ片を容易に単体として分別してリサイクル使用することができる。
【図面の簡単な説明】
【０００８】

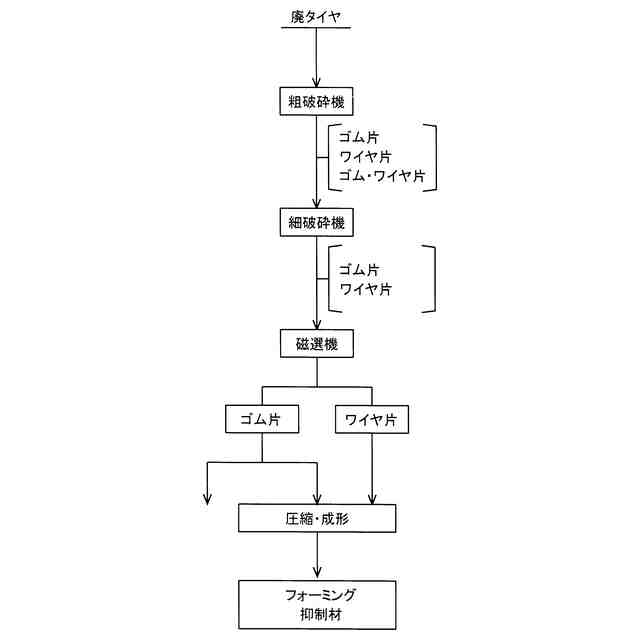

図１は、フォーミング抑制材を製造するフローシートである。

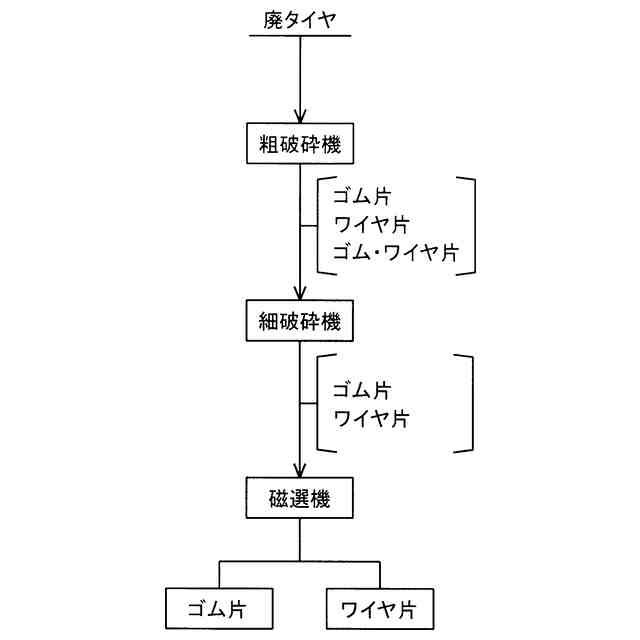

図２は、廃タイヤをゴム片とワイヤ片に分別してリサイクルするフローシートである。
【発明を実施するための形態】
【０００９】
次に本発明の実施の形態について説明する。
本発明では、まず廃タイヤを剪断粗破砕機に掛けて、（１）ゴム片と（２）ワイヤ片と（３）ゴムが付着したワイヤ片の各粗破砕物の混合物にする。
次いで、前記各粗破砕物の混合物を剪断細破砕機に、次いで磁選機に掛けて、ゴム片とワイヤ片の各細破砕物に分別する。
その後、ゴム片とワイヤ片の各細破砕物を、１対０．５～２．０（重量比）で混合・圧縮してフォーミング生成抑制材とする。
なお、圧縮時には、加圧熱が生じてゴム片の表層部が半溶融されバインダーとなってワイヤ片を融着し、成形物を形成することができる。
またこの際、少量のバインダ成分（例えば、樹脂成分、シリカゲル。水ガラス等）を添加して圧縮成形してもよい。
【００１０】
好ましい具体的な工程は以下のとおりである。
すなわち、図１のフローシート（フォーミング抑制材用）に示すごとく、
第１工程において、廃タイヤを剪断粗破砕機（好ましくは一軸式剪断粗破砕機）に掛けて４～８ｃｍ角のゴム片とゴムが付着した４～１０ｃｍ長のワイヤ片との混合物にする。
次いで、第２工程として、前記第１工程で得られた混合物を剪断細破砕機に、次いで磁選機に掛けて、０．３～５ｃｍ角のゴム片と０．３～５ｃｍ長のワイヤ片に分別する。
それから、第２工程として、前記第２工程で得られた０．３～５ｃｍ角のゴム片と０．３～５ｃｍ長のワイヤ片を１対０．５～２．０（重量比）で混合・圧縮してフォーミング生成抑制材とする。
（【００１１】以降は省略されています）
