公開番号2025112130
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024006234
出願日2024-01-18
発明の名称乾燥処理装置
出願人トヨタ自動車株式会社
代理人弁理士法人高田・高橋国際特許事務所
主分類B09B 3/40 20220101AFI20250724BHJP(固体廃棄物の処理;汚染土壌の再生)
要約【課題】電解液を含有する電池の破砕片から電解液を除去するための乾燥処理工程を含む使用済み電池の処理方法に関して、工程短縮を可能とする乾燥処理装置を提案する。
【解決手段】乾燥処理装置は、破砕片を投入するための投入口と破砕片を排出するための排出口を有する筐体と、筐体の内部空間に設けられたスクリュー羽根とスクリュー羽根を駆動する駆動装置を含み、スクリュー羽根の押し出し作用によって投入口から投入された破砕片を排出口まで搬送するスクリューコンベアと、筐体を加熱するヒータを備える。乾燥処理装置は、ヒータが筐体を加熱している最中に、駆動装置がスクリュー羽根を駆動する。
【選択図】図1
特許請求の範囲【請求項１】
電解液を含有する電池の破砕片から前記電解液を気化させる乾燥処理装置であって、
前記破砕片を投入するための投入口と前記破砕片を排出するための排出口を有する筐体と、
前記筐体の内部空間に設けられたスクリュー羽根と前記スクリュー羽根を駆動する駆動装置を含み、前記スクリュー羽根の押し出し作用によって前記投入口から投入された前記破砕片を前記排出口まで搬送するスクリューコンベアと、
前記筐体を加熱するヒータと、
を備え、
前記ヒータが前記筐体を加熱している最中に、前記駆動装置が前記スクリュー羽根を駆動する
乾燥処理装置。
続きを表示（約 520 文字）【請求項２】
請求項１に記載の乾燥処理装置であって、
前記筐体に接続され、前記内部空間を減圧する減圧ポンプをさらに備え、
前記ヒータが前記筐体を加熱している最中に、前記減圧ポンプが駆動される
乾燥処理装置。
【請求項３】
請求項２に記載の乾燥処理装置であって、
前記筐体と前記減圧ポンプの間に設けられ、気体状態の前記電解液を凝縮して回収する電解液回収装置をさらに備える
乾燥処理装置。
【請求項４】
請求項１乃至３のいずれか１項に記載の乾燥処理装置であって、
前記内部空間を形成する前記筐体の内側壁面は、前記筐体の下方に向かって凸状湾曲する底壁面を含み、
前記ヒータは、前記スクリュー羽根の軸方向に沿う前記筐体の外側壁面を加熱するように構成され、
前記スクリュー羽根の外縁部は、前記底壁面の湾曲部に当接するように構成されている
乾燥処理装置。
【請求項５】
請求項１乃至３のいずれか１項に記載の乾燥処理装置であって、
前記スクリューコンベアは、無軸式のスクリューコンベアであるである
乾燥処理装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電解液を含有する電池の破砕片を電解液が気化するように乾燥処理を行う技術に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１は、使用済みリチウムイオン電池の処理方法に関する技術を開示している。特許文献１には、リチウムイオン電池の破砕片（粉砕材料）の乾燥処理を行う工程と、乾燥された破砕片を搬送用設備（コンベア）で輸送容器に搬送する工程と、を含むリチウムイオン電池の処理方法が開示されている。
【０００３】
その他、本開示に関連する技術分野の技術水準を示す文献として、以下の特許文献２～４を例示することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－０５２２１３号公報
特開平０８－１１７７１９号公報
特開２００３－２００１４６号公報
特開２００２－２７３４００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１で開示されるように、使用済み電池の処理方法として、電解液を含有する電池の破砕片から電解液を除去するための乾燥処理を行う工程を含む処理方法がある。乾燥処理は、電解液を十分に除去することが求められるため、少なくない時間を要する処理である。このため、このような処理方法では、乾燥処理を行う工程と次の処理工程まで搬送を行う工程が律速過程となるおそれがある。本開示の１つの目的は、乾燥処理を行う工程を含む処理方法に関して、工程短縮を可能とする技術を提供することにある。
【課題を解決するための手段】
【０００６】
本開示の１つの観点は、電解液を含有する電池の破砕片から電解液を気化させる乾燥処理装置に関連する。乾燥処理装置は、破砕片を投入するための投入口と破砕片を排出するための排出口を有する筐体と、筐体の内部空間に設けられたスクリュー羽根とスクリュー羽根を駆動する駆動装置を含み、スクリュー羽根の押し出し作用によって投入口から投入された破砕片を排出口まで搬送するスクリューコンベアと、筐体を加熱するヒータを備える。乾燥処理装置は、ヒータが筐体を加熱している最中に、駆動装置がスクリュー羽根を駆動する。
【発明の効果】
【０００７】
本開示によれば、乾燥処理装置は、筐体に投入された破砕片を、破砕片から電解液を気化させる乾燥処理を行いながら投入口から排出口まで搬送することができる。これにより、乾燥処理工程と搬送工程を集約することができる。結果として、乾燥処理工程を含む処理方法において、効果的な工程短縮を実現することができる。
【図面の簡単な説明】
【０００８】

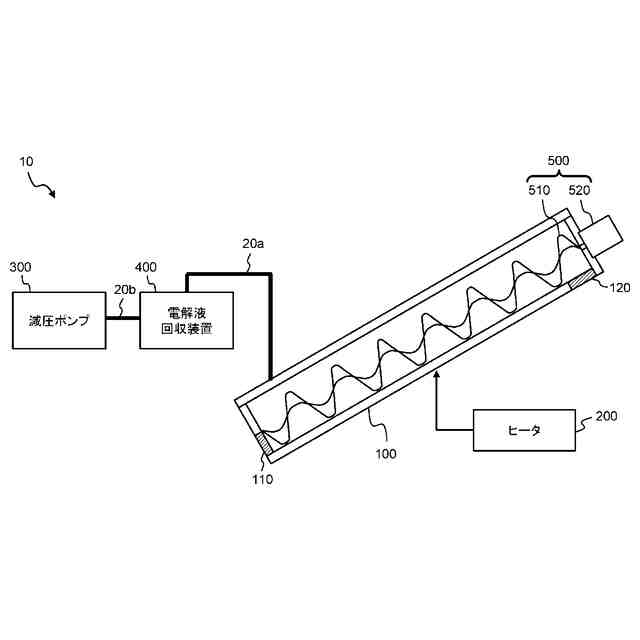

実施の形態に係る乾燥処理装置の構成を示す図である。

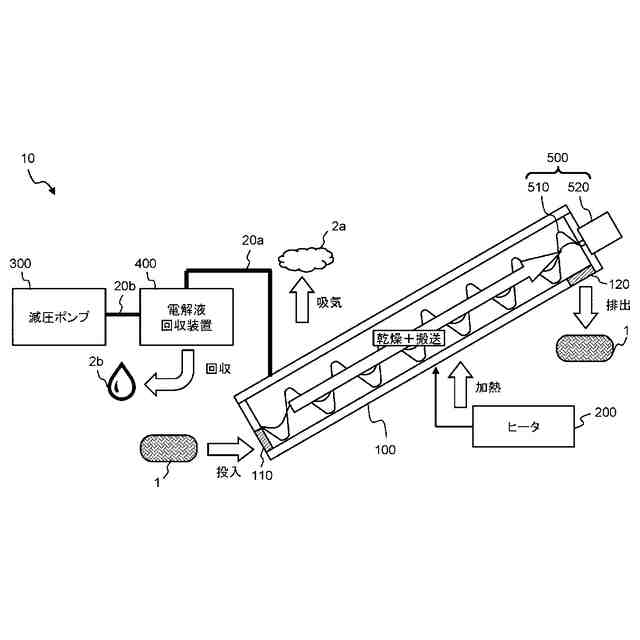

図１に示す構成に基づいて、実施の形態に係る乾燥処理装置の動作を示す図である。

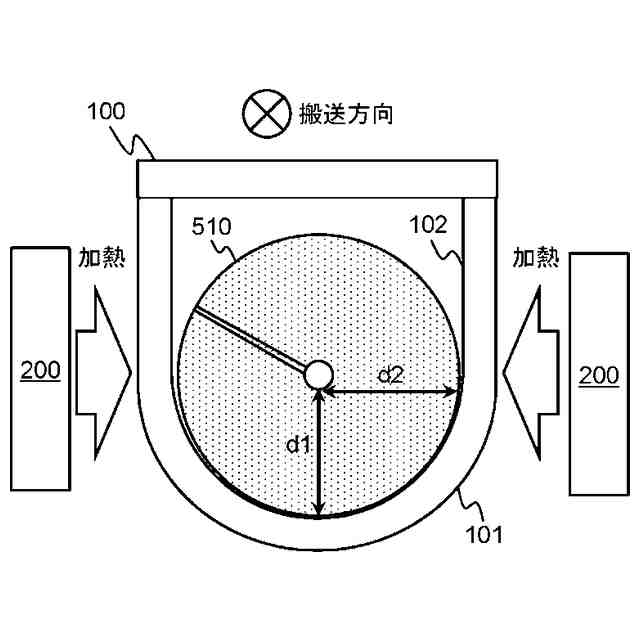

実施の形態に係る乾燥処理装置に関して、破砕片の加熱を効率的に行うための構成について説明するための図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しながら、本開示の実施形態について説明する。なお、各図において、同一又は相当する部分には同一符号を付してその説明を簡略化し又は省略する。
【００１０】
１概要
使用済み電池は、再資源化や廃棄を目的として、様々な処理工程を経て処理される。特に使用済み電池の処理では、電池に含まれる電解液を適切に除去・回収することが求められる。このために、使用済み電池の処理方法として、粉砕された電池の破砕片を乾燥させることにより電解液を含有する破砕片から電解液を気化させる処理工程（乾燥処理工程）を含む処理方法がある。乾燥処理工程では、電池の破砕片を電解液の気化条件に応じた温度・圧力の雰囲気で保持することが行われる。本実施の形態は、乾燥処理工程を実施するための乾燥処理装置に関する。
（【００１１】以降は省略されています）
