公開番号2025130317
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027420
出願日2024-02-27
発明の名称仮設手すり
出願人アロン化成株式会社,株式会社徳山工業社
代理人個人,個人,個人,個人
主分類A47K 17/02 20060101AFI20250901BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】トイレ等に設置される利便性に優れた仮設手すりを提供すること。

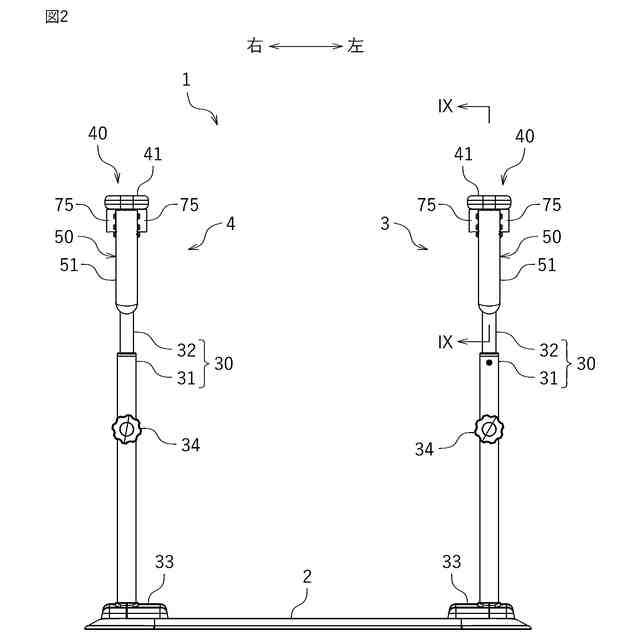

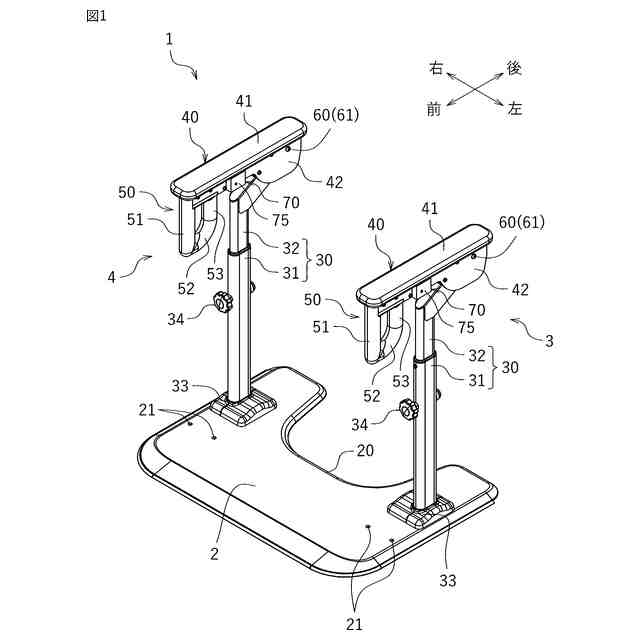

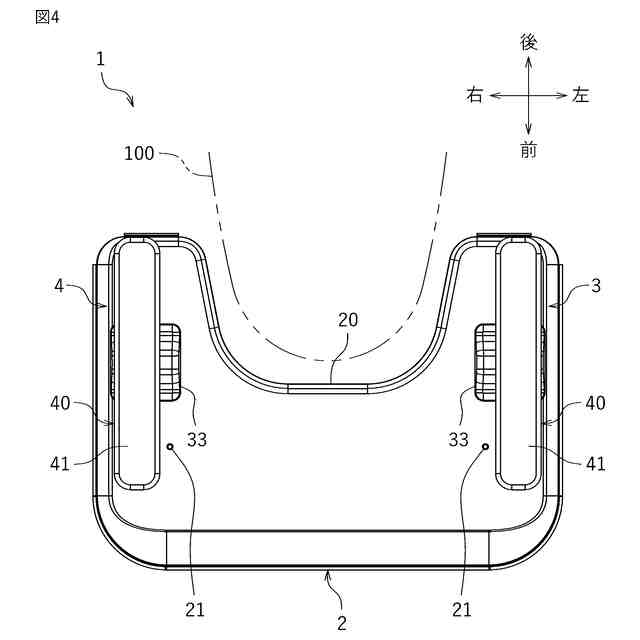

【解決手段】仮設手すり1は、支柱30と、支柱30に支持される手すり40と、手すり40が水平位置と起立位置との間で回動可能なように手すり40を支柱30に回動可能に支持する回動機構60と、手すり40と共に回動可能なように手すり40に設けられたグリップ50と、を備える。仮設手すり1は便器100の手前に設置される。便器100に座る利用者は、水平位置の手すり40に腕を載せて体を支えることができる。立った姿勢で排尿する利用者は、手すり40を起立位置に設定したときのグリップ50を把持することにより、体を支えることができる。

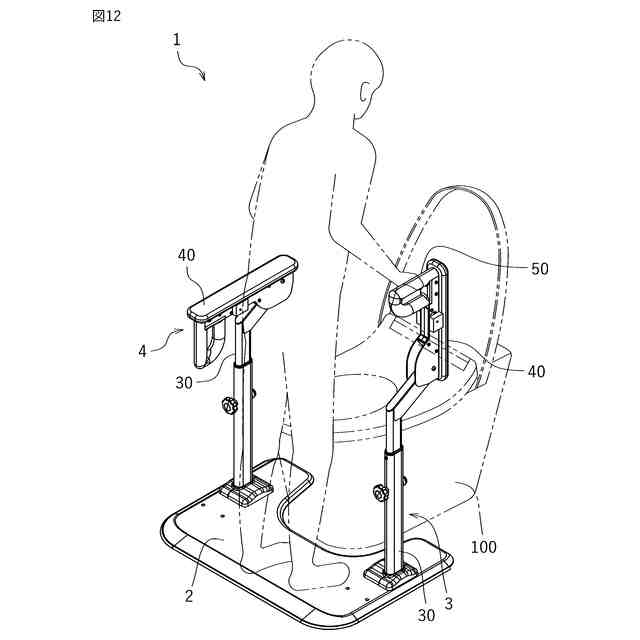

【選択図】図12

特許請求の範囲【請求項１】
床に直接的または間接的に載置される支柱と、

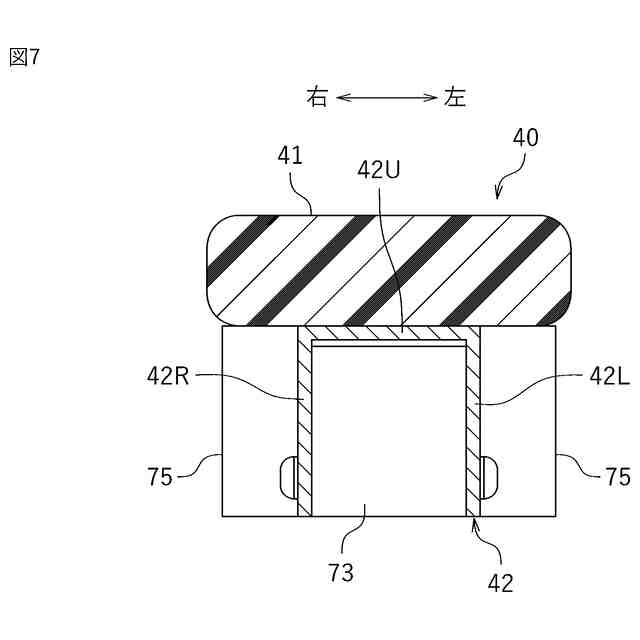

前記支柱に支持される手すりと、

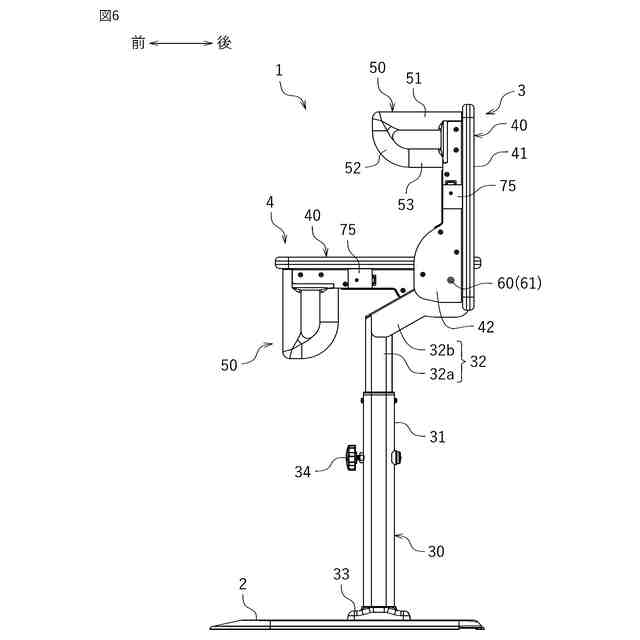

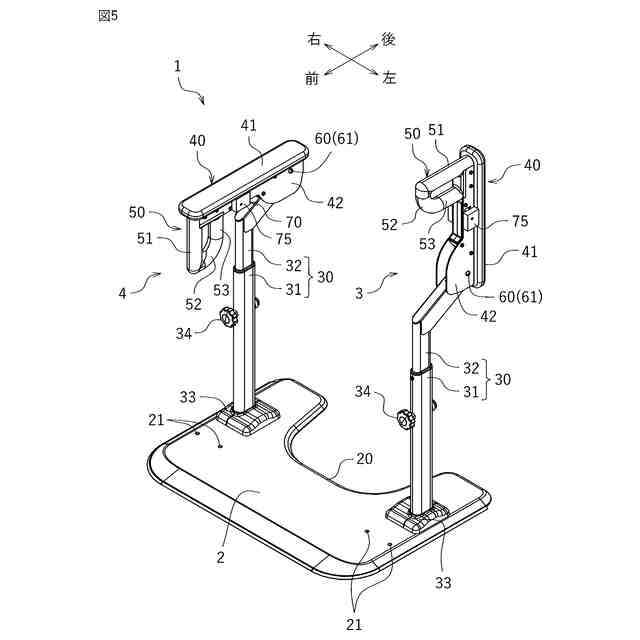

前記手すりが水平位置と前記水平位置に対して傾斜したまたは垂直な起立位置との間で回動可能なように、前記手すりを前記支柱に回動可能に支持する回動機構と、
前記手すりと共に回動可能なように前記手すりに設けられ、利用者に把持されるグリップと、
を備えた仮設手すり。
続きを表示（約 950 文字）【請求項２】
前記手すりが前記起立位置にあるときに前記手すりの回動をロックするロック機構を備えている、請求項１に記載の仮設手すり。
【請求項３】

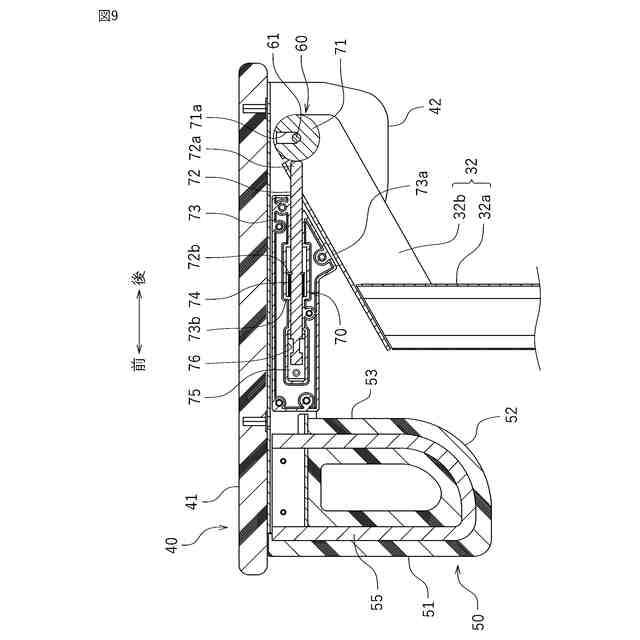

前記ロック機構は、
前記支柱および前記手すりの一方に設けられた第１係合部材と、
前記支柱および前記手すりの他方に設けられ、前記手すりが前記起立位置にあるときに、前記第１係合部材に係合する係合位置と前記第１係合部材に係合しない非係合位置との間を移動可能な第２係合部材と、
前記第２係合部材を前記係合位置に向かって付勢する付勢部材と、
前記第２係合部材と共に移動可能なように前記第２係合部材に設けられたレバーと、
を有している、請求項２に記載の仮設手すり。
【請求項４】
前記グリップは、前記手すりが前記起立位置にあるときの前記グリップの少なくとも一部の高さが、前記手すりが前記水平位置にあるときの前記手すりの上端よりも高いように構成されている、請求項１に記載の仮設手すり。
【請求項５】
前記グリップは、前記手すりが前記起立位置にあるときに水平方向に延びる部分を有している、請求項１に記載の仮設手すり。
【請求項６】
前記グリップはループ状に形成されている、請求項１に記載の仮設手すり。
【請求項７】
前記手すりの前記起立位置は、前記手すりが前記水平位置から後方に回動した位置であり、
前記グリップは、前記手すりが前記水平位置にあるときの前記手すりの下側に設けられている、請求項１に記載の仮設手すり。
【請求項８】
前記支柱の下端部が固定され、床に載置される台座を備えている、請求項１に記載の仮設手すり。
【請求項９】
前記支柱の側方に配置され、床に直接的または間接的に載置される他の支柱と、
前記他の支柱に支持された他の手すりと、
を備えた、請求項１に記載の仮設手すり。
【請求項１０】
前記支柱の下端部および前記他の支柱の下端部が固定され、床に載置されるベースプレートを備えている、請求項９に記載の仮設手すり。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は仮設手すりに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来から、仮設手すりは、高齢者等がトイレを使用するときなどに利用されている。例えば特許文献１には、便器の側方に配置される支柱と、支柱に回動可能に取り付けられた跳ね上げ式の手すりと、を備えた仮設手すりが開示されている。このような仮設手すりによれば、手すりを跳ね上げることにより、利用者は手すりに邪魔されることなく側方から便器に移乗することができる。また、便器に座った後、手すりを下げることにより、手すりの上に腕を載せることができる。利用者は、手すりの上に腕を載せることにより、安定して体を支えることができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－７８４４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、男性の利用者の場合、大便をするときには上記仮設手すりを好適に利用することができるが、立った姿勢で小便をする場合には、上記仮設手すりを有効利用することができない。
【０００５】
本発明はかかる点に鑑みてなされたものであり、その目的は、従来よりも利便性に優れた仮設手すりを提供することである。
【課題を解決するための手段】
【０００６】
本発明に係る仮設手すりは、床に直接的または間接的に載置される支柱と、前記支柱に支持される手すりと、前記手すりが水平位置と前記水平位置に対して傾斜したまたは垂直な起立位置との間で回動可能なように、前記手すりを前記支柱に回動可能に支持する回動機構と、前記手すりと共に回動可能なように前記手すりに設けられ、利用者に把持されるグリップと、を備える。なお、ここで言うところの「水平方向」には、厳密な意味での水平方向（すなわち、鉛直方向に対して垂直な方向）に限らず、厳密な意味での水平方向から若干傾いた方向も含まれる。
【０００７】
上記仮設手すりによれば、手すりを水平位置に設定することにより、便器に座る利用者は、手すりに腕を載せて体を支えることができる。そのため、排便時に好適に利用することができる。また、上記仮設手すりはグリップを備えているので、手すりを起立位置に設定したときに、利用者は立った姿勢でグリップを把持することができる。そのため、男性の利用者が立位排尿時にグリップを把持して体を支えることができるので、立位排尿時にも好適に利用することができる。
【０００８】
前記仮設手すりは、前記手すりが前記起立位置にあるときに前記手すりの回動をロックするロック機構を備えていてもよい。
【０００９】
このことにより、利用者がグリップを把持して体を支えるときに、手すりおよびグリップが意図せずに回動してしまうことを防止することができる。
【００１０】
前記ロック機構は、前記支柱および前記手すりの一方に設けられた第１係合部材と、前記支柱および前記手すりの他方に設けられ、前記手すりが前記起立位置にあるときに、前記第１係合部材に係合する係合位置と前記第１係合部材に係合しない非係合位置との間を移動可能な第２係合部材と、前記第２係合部材を前記係合位置に向かって付勢する付勢部材と、前記第２係合部材と共に移動可能なように前記第２係合部材に設けられたレバーと、を有していてもよい。
（【００１１】以降は省略されています）
