発明の名称手荷物保管システム
出願人株式会社ダイフク
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類B65G 1/04 20060101AFI20250829BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】手荷物の保管スペースが効率化された手荷物保管システムを実現する。
【解決手段】手荷物保管システム(1)は、入出庫装置を備え、入出庫装置は、旅客の手荷物(410)を収容したコンテナ(420)が段積みされたコンテナ積層体の最上段から所要の段までのコンテナをまとめて移載することが可能な移載装置を有し、保管エリア(540)にコンテナを段積みした状態で、保管エリアに手荷物を保管する。
【選択図】図1
特許請求の範囲【請求項１】
飛行場に設置される手荷物保管システムであって、
入庫位置に載置される、旅客の手荷物を収容したコンテナを保管エリアに保管し、前記保管エリアに保管された前記コンテナを取り出して出庫位置に載置する入出庫装置を備え、
前記入出庫装置は、
前記コンテナが段積みされたコンテナ積層体の最上段から所要の段までの前記コンテナをまとめて移載することが可能な移載装置を有しており、
前記保管エリアに前記コンテナを段積みした状態で、前記保管エリアに前記手荷物を保管するように構成されている、手荷物保管システム。
続きを表示（約 680 文字）【請求項２】
前記入出庫装置は、
前記保管エリアに収容した前記コンテナ積層体のうちの少なくとも一部において、一のコンテナ積層体を構成する前記コンテナが収容する前記手荷物のそれぞれについて、出庫グループが同一となるように、前記コンテナを段積みする、請求項１に記載の手荷物保管システム。
【請求項３】
前記手荷物を前記コンテナに収容する収容装置をさらに備える、請求項１に記載の手荷物保管システム。
【請求項４】
前記手荷物を前記収容装置に搬入する搬入コンベヤをさらに備える、請求項３に記載の手荷物保管システム。
【請求項５】
前記搬入コンベヤは、前記手荷物が載置されている面を、前記手荷物を搬送する方向と交差する方向に傾斜させて前記手荷物を前記収容装置に搬入する、請求項４に記載の手荷物保管システム。
【請求項６】
前記入出庫装置により出庫された前記コンテナから前記手荷物を取出す取出し装置をさらに備える、請求項１に記載の手荷物保管システム。
【請求項７】
前記手荷物を前記取出し装置から搬出する搬出コンベヤをさらに備える、請求項６に記載の手荷物保管システム。
【請求項８】
前記入出庫装置は、前記コンテナ積層体が段バラシされる段バラシエリアから前記出庫位置へ、前記コンテナを移送する出庫用コンベヤをさらに有し、
前記移載装置は、前記コンテナを前記コンテナ積層体の状態で、前記出庫用コンベヤ上に載置する、請求項１に記載の手荷物保管システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、手荷物を保管するシステムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
飛行機による旅客の運送において、出発前に旅客の手荷物を預かり、到着後に当該手荷物を旅客に受け渡すサービスが行われている。このようなサービスに用いられるシステムの一例が、特許文献１に開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２９０５１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のサービスにおいては、出発する飛行場でフライト前の多数の手荷物を一時的に保管する必要がある。このため、手荷物の保管スペースの効率化が課題となっている。
【０００５】
本発明の一態様は、手荷物の保管スペースが効率化された手荷物保管システムを実現することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本発明の一態様に係る手荷物保管システムは、飛行場に設置される手荷物保管システムであって、入庫位置に載置される、旅客の手荷物を収容したコンテナを保管エリアに保管し、前記保管エリアに保管された前記コンテナを取り出して出庫位置に載置する入出庫装置を備え、前記入出庫装置は、前記コンテナが段積みされたコンテナ積層体の最上段から最上段とは異なる段までの前記コンテナをまとめて移載することが可能であり、前記入庫位置から前記コンテナを取り上げて、前記保管エリアに前記コンテナを段積みすることにより、前記保管エリアに前記手荷物を保管するように構成されている。
【発明の効果】
【０００７】
本発明の一態様によれば、手荷物の保管スペースが効率化された手荷物保管システムを実現できる。
【図面の簡単な説明】
【０００８】

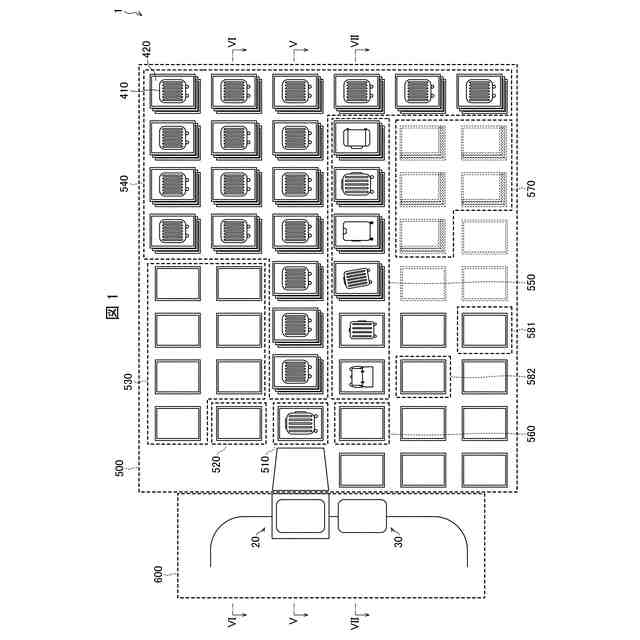

手荷物保管システムの概要を示す平面図である。

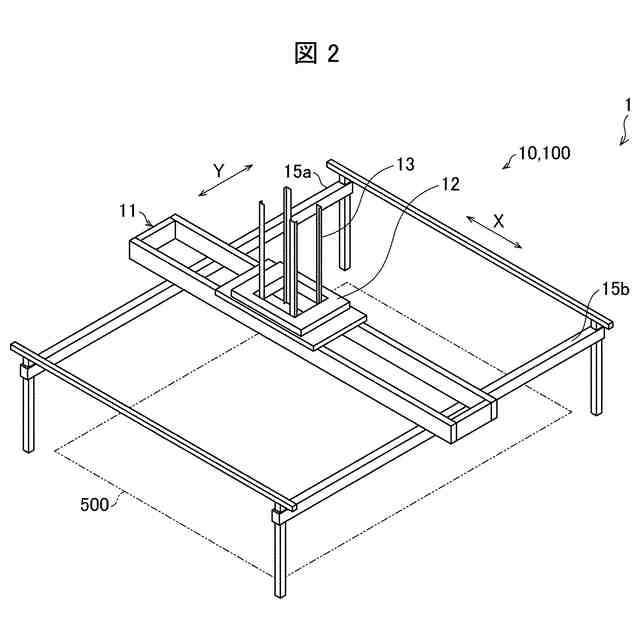

入出庫装置の概要を示す斜視図である。

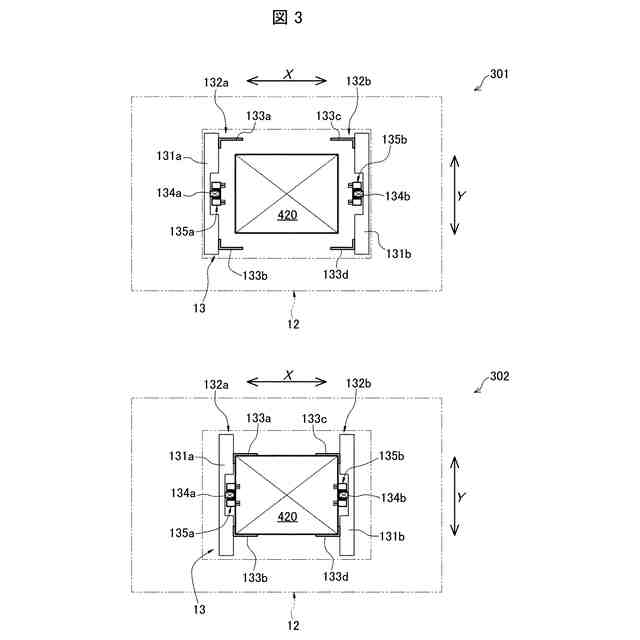

容器把持昇降装置を鉛直上方から見た平面図である。

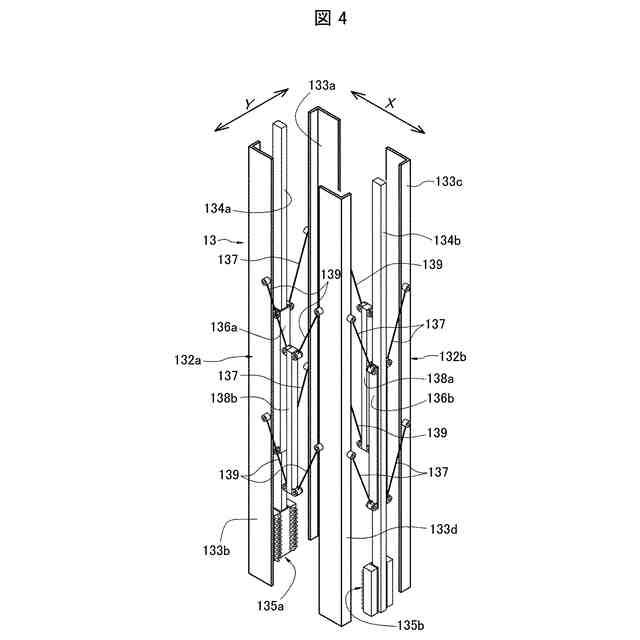

容器把持昇降装置の構成部材を示す斜視図である。

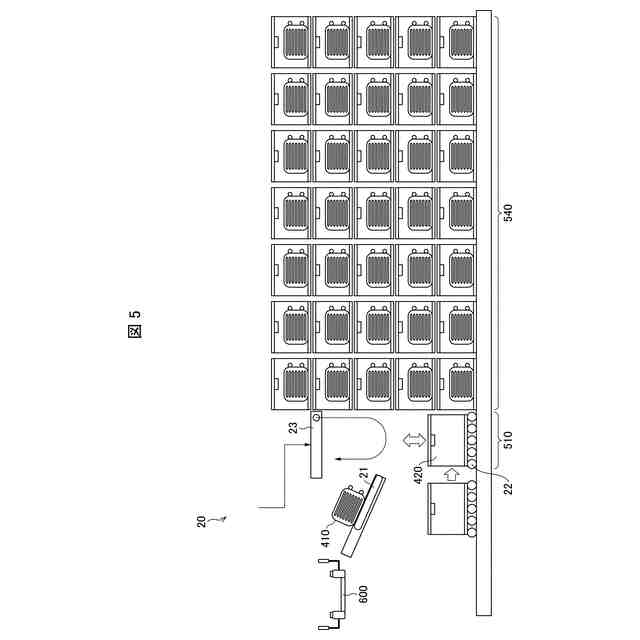

図１におけるＶ－Ｖ線断面図である。

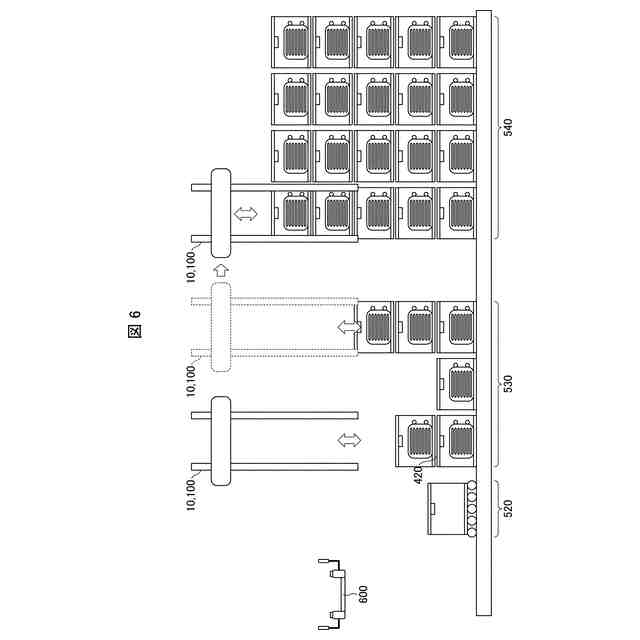

図１におけるＶＩ－ＶＩ線断面図である。
図１におけるＶＩＩ－ＶＩＩ線断面図である。

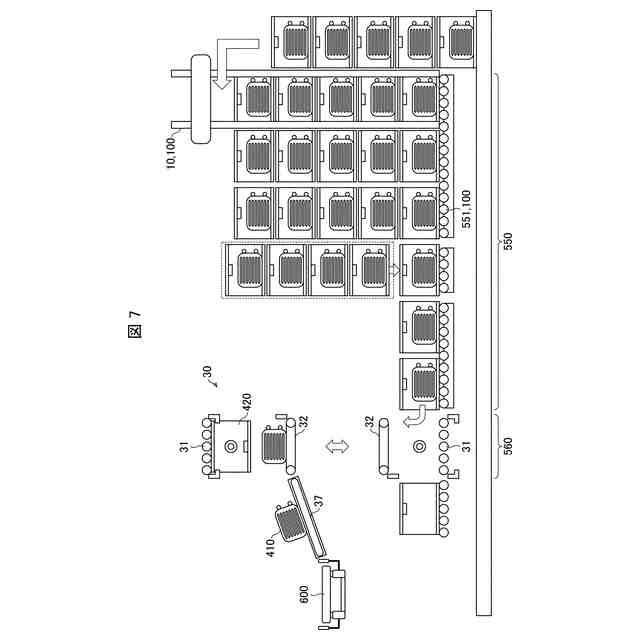

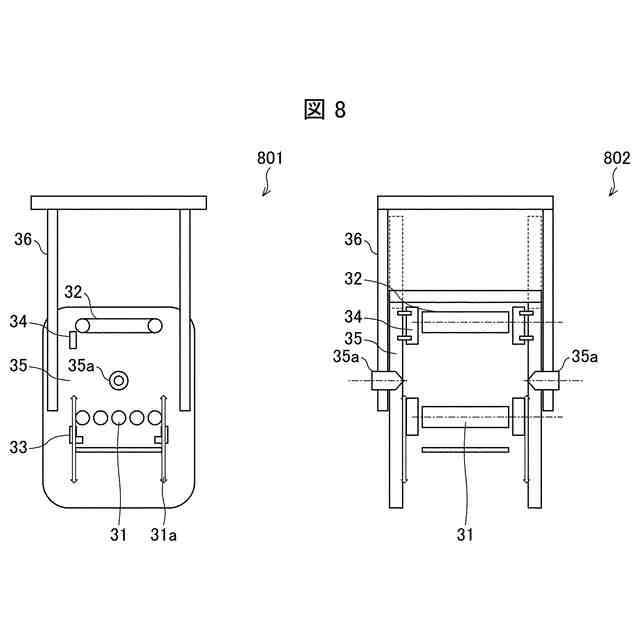

取出し装置の構成の一例を示す図である。

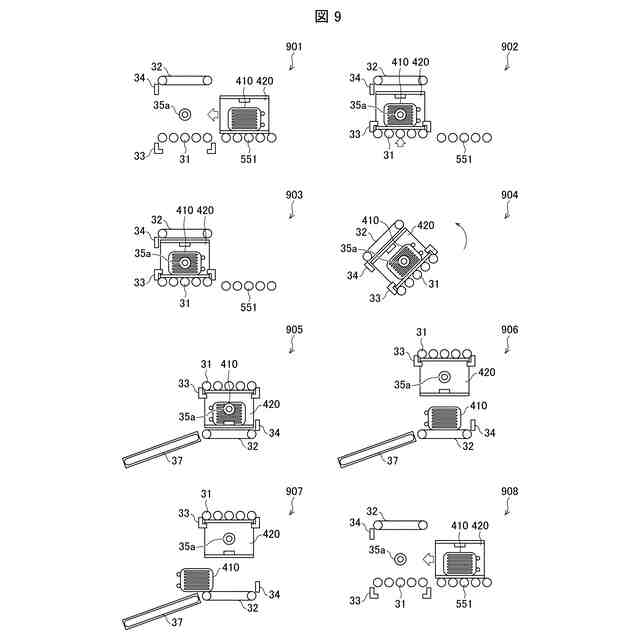

取出し装置の動作を説明する図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一実施形態について、詳細に説明する。各図面においては、同一の符号を付すべき要素が複数存在する場合に、そのうちの一部にのみ符号を付す場合がある。
【００１０】
（手荷物保管システムの概要）
図１は、手荷物保管システム１の概要を示す平面図である。手荷物保管システム１は、飛行場に設置されるシステムである。飛行場内において手荷物保管システム１が設置されるエリアを、設置エリア５００と称する。手荷物保管システム１は、旅客の手荷物４１０を、コンテナ４２０に収容して保管する。
