公開番号2025127311
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024023976
出願日2024-02-20
発明の名称洗浄装置
出願人株式会社ダイフク
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類B60S 3/04 20060101AFI20250825BHJP(車両一般)
要約【課題】車両を効果的に洗浄することを目的とする。
【解決手段】洗浄装置(100)は、洗浄ユニット(10)と、一対のガイドレール(20)と、を備え、一対のガイドレール(20)は、パッカー車(1)がガイドレール(20)間に進入可能に設けられており、洗浄ユニット(10)は、車幅方向に沿って延伸している回転軸を中心に回転可能であり、洗浄ユニット(10)が有する複数のノズルの噴射口は、前記回転軸から離れて位置している。
【選択図】図1
特許請求の範囲【請求項１】
車両を洗浄する洗浄装置であって、
車幅方向に沿って延伸し、洗浄液を噴射する複数のノズルを該延伸方向に沿って有する洗浄ユニットと、
車長方向に沿って延伸し、前記洗浄ユニットの移動をガイドする一対のガイドレールと、を備え、
前記一対のガイドレールは、前記車両がガイドレール間に進入可能に設けられており、
前記洗浄ユニットは、前記車幅方向に沿って延伸している回転軸を中心に回転可能であり、
前記複数のノズルの噴射口は、前記回転軸から離れて位置している、洗浄装置。
続きを表示（約 640 文字）【請求項２】
前記ガイドレールは、前記車両が洗浄位置にあるときに、側方から見て前記車両と重なる位置まで延在している、請求項１に記載の洗浄装置。
【請求項３】
前記車両はパッカー車であり、
前記洗浄ユニットは、前記パッカー車がホッパーを開放した状態において、該ホッパーの下方まで移動可能である、請求項２に記載の洗浄装置。
【請求項４】
前記洗浄ユニットは、前記複数のノズルが水平方向を向く回転角度を０°とし、回転角度０°からノズルが上向きに向く回転方向を回転角度の正とした場合、負の回転方向に少なくとも回転角度－２０°となるまで回転し得る、請求項１に記載の洗浄装置。
【請求項５】
前記洗浄ユニットは、前記複数のノズルが水平方向を向く回転角度を０°とし、回転角度０°からノズルが上向きに向く回転方向を回転角度の正とした場合、正の回転方向に９０°を超えて回転し得る、請求項３に記載の洗浄装置。
【請求項６】
前記複数のノズルは、内側に配置される高圧ノズルと、外側に配置される低圧ノズルとを含む、請求項１に記載の洗浄装置。
【請求項７】
前記ガイドレールは、前記洗浄ユニットの回転軸よりも高い位置に設けられる、請求項１に記載の洗浄装置。
【請求項８】
前記洗浄ユニットに接続される配管類および配線類は、前記ガイドレールに沿って配置されている、請求項１に記載の洗浄装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、洗浄装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、ごみ収集車（パッカー車）を洗浄する洗車設備が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開昭５７－１５８１５０公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
簡易な構造で車両を効果的に洗浄し得る洗浄装置が所望される。
【０００５】
本開示の一態様は、車両を効果的に洗浄することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本開示に係る洗浄装置は、車両を洗浄する洗浄装置であって、車幅方向に沿って延伸し、洗浄液を噴射する複数のノズルを該延伸方向に沿って有する洗浄ユニットと、車長方向に沿って延伸し、前記洗浄ユニットの移動をガイドする一対のガイドレールと、を備え、前記一対のガイドレールは、前記車両がガイドレール間に進入可能に設けられており、前記洗浄ユニットは、前記車幅方向に沿って延伸している回転軸を中心に回転可能であり、前記複数のノズルの噴射口は、前記回転軸から離れて位置している。
【発明の効果】
【０００７】
本開示の一態様によれば、車両を効果的に洗浄することができる。
【図面の簡単な説明】
【０００８】

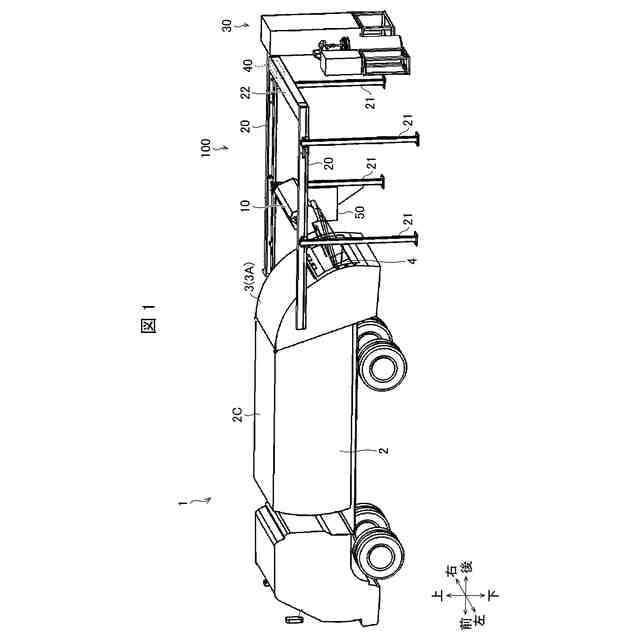

本開示の実施形態１に係る洗浄装置の概要を示す斜視図である。
本開示の実施形態１に係る洗浄装置の概要を示す斜視図である。

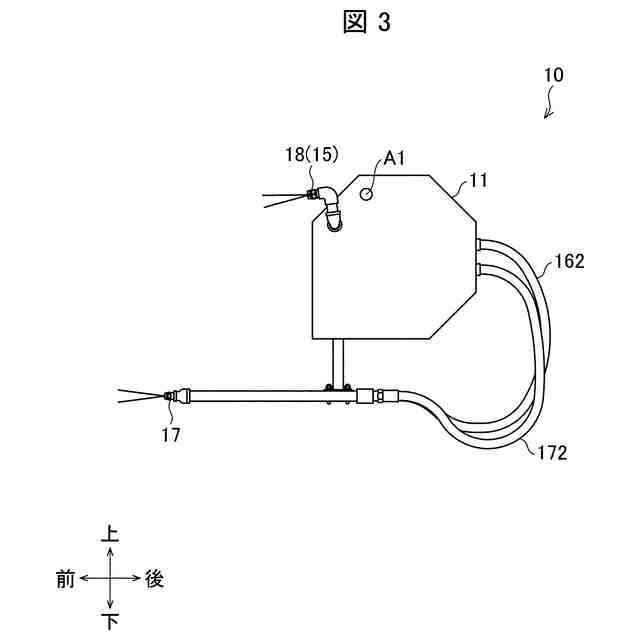

洗浄ユニットを側方からみた側面図である。

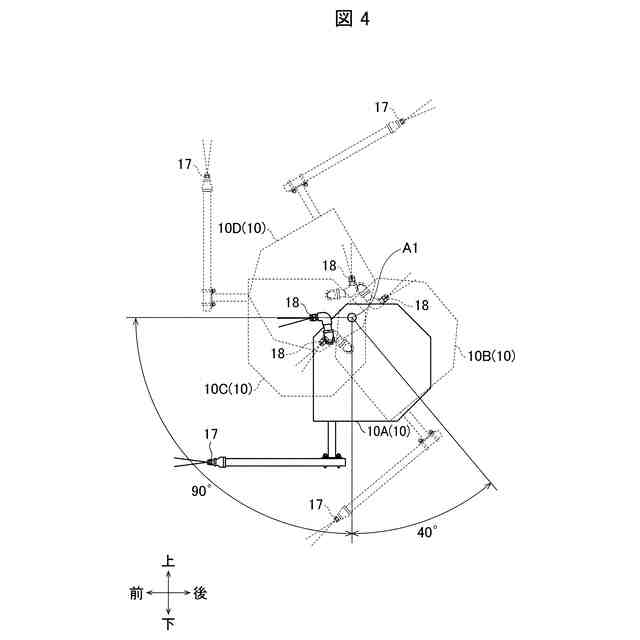

洗浄ユニットの回転位置とノズルの噴射方向との関係を説明する図である。

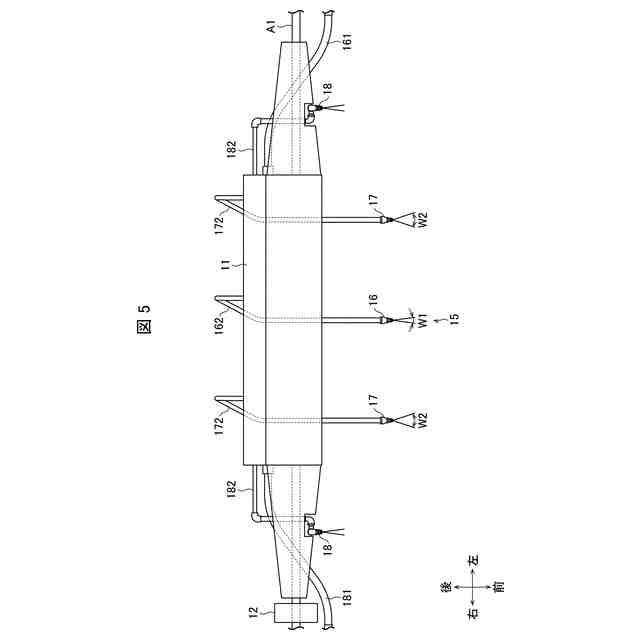

洗浄ユニットを上方からみた平面図である。

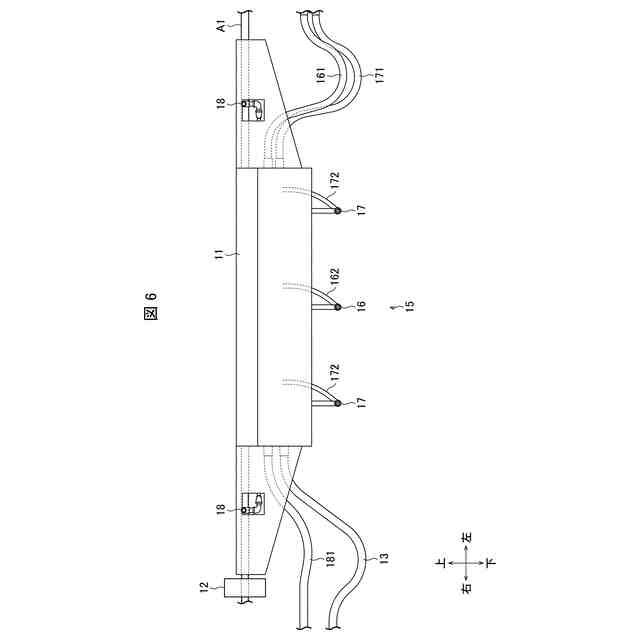

洗浄ユニットを正面からみた正面図である。
本開示の実施形態２に係る洗浄装置の概要を示す側面図である。
【発明を実施するための形態】
【０００９】
〔実施形態１〕
本実施形態において、パッカー車１を洗浄する洗浄装置１００について、図１および図２を参照して説明する。図１および図２は、洗浄装置１００の概要を示す斜視図である。説明の便宜上、図１等の矢印で示されるように、上下方向、前後方向、及び左右方向を定義する。前方向は、洗浄装置１００に対して、洗浄するパッカー車１が停車している方向である。前後方向はパッカー車１の車長方向であり、左右方向はパッカー車１の車幅方向であり、上下方向はパッカー車１の車高方向である。なお、本実施形態において、上下方向は前後方向及び左右方向と直交する方向であって、前後方向は左右方向と直交する方向である。
【００１０】
本実施形態では、洗浄装置１００が洗浄する車両がパッカー車１である場合について例示しているが、このような構成に限られない。洗浄装置１００が洗浄する車両は、トラック・バスなどの大型車両、またはダンプカー・パッカー車などの特殊車両であってもよい。例えば、洗浄装置１００が洗浄するパッカー車１は、ダンプ可能な荷箱または荷台を備える、パッカー車またはトラックであってよい。
（【００１１】以降は省略されています）
