公開番号2025129078
公報種別公開特許公報(A)
公開日2025-09-04
出願番号2024026052
出願日2024-02-23
発明の名称オイルフィルターからの油抽出装置及びオイルフィルターからの油抽出方法
出願人株式会社IMPACT
代理人個人
主分類B09B 3/45 20220101AFI20250828BHJP(固体廃棄物の処理;汚染土壌の再生)
要約【課題】常圧下において、オイルフィルターを高効率に分解することを可能にしたオイルフィルターの油抽出装置を提供する。
【解決手段】オイルフィルターの油抽出装置は、常圧下において、オイルフィルターを分解して油分を生成するオイルフィルターの油抽出装置であって、オイルフィルターが投入される反応槽と、前記反応槽が内部に設けられた加熱室と、前記加熱室に熱源を供給する加熱装置と、前記反応槽に蒸気を導入する蒸気導入部と、前記反応槽で分解生成された油分を排出する排出部と、を有し、前記反応槽に導入される蒸気は、前記加熱装置によって加熱されて過熱水蒸気となってオイルフィルターを加水分解する触媒として作用する、構成である。

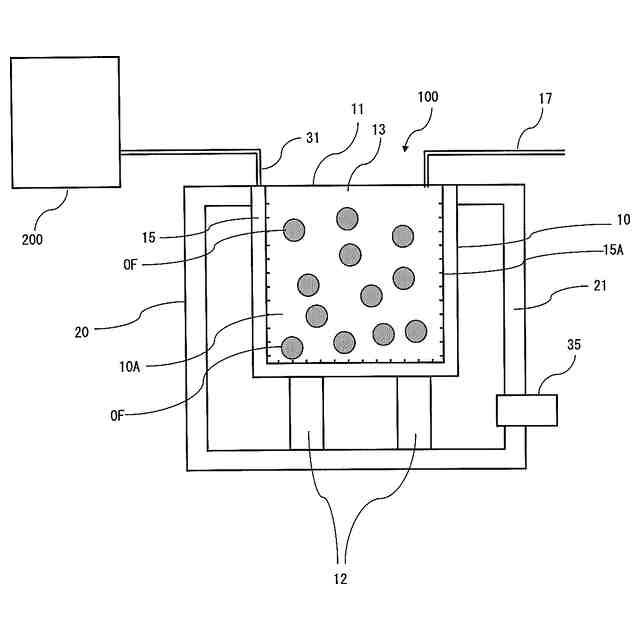

【選択図】図1

特許請求の範囲【請求項１】
常圧下において、オイルフィルターに含まれている油分を分離するオイルフィルターの油抽出装置であって、
オイルフィルターが投入される反応槽と、
前記反応槽が内部に設けられた加熱室と、
前記加熱室に熱源を供給する加熱装置と、
前記反応槽に蒸気を導入する蒸気導入部と、
前記反応槽で分解生成された油分を排出する排出部と、を有し、
前記反応槽に導入される蒸気の触媒作用により該蒸気が過熱水蒸気となり、該過熱水蒸気により前記オイルフィルターに含まれている油分を分離して抽出する、
オイルフィルターからの油抽出装置。
続きを表示（約 280 文字）【請求項２】
前記加熱装置は、
前記蒸気導入部から導入される蒸気を２５０～３００℃の亜臨界状態の過熱水蒸気となるまで加熱する、
請求項１に記載のオイルフィルターからの油抽出装置。
【請求項３】
常圧下において、反応槽にオイルフィルターを投入し、
前記反応槽を加熱し、
前記反応槽に蒸気を導入し、
前記反応槽に導入される蒸気の触媒作用により生成された過熱水蒸気で前記オイルフィルターに含まれている油分を分離し、
前記反応槽から前記油分を排出する、
オイルフィルターからの油抽出方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、常圧下において、使用済みのオイルフィルターから高効率に油分を抽出可能にしたオイルフィルターからの油抽出装置及びオイルフィルターからの油抽出方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
オイルフィルターとは、エンジンオイル、潤滑油、または油圧作動液からスラッジや摩耗粉、ゴミなどを取り除くために用いられるものである。また、オイルフィルターは、油圧によって駆動される油圧機械でも用いられる。一般的に、オイルフィルターは、内燃機関（エンジン）を有する車両や、飛行機、船舶などに使用される。すなわち、オイルフィルターは、産業機械なども含め、油で潤滑を行うあらゆる機械に搭載されている。
【０００３】
また、令和５年７月現在の日本の保有自動車台数は、およそ８２００万台超であることが、国土交通省から発表されている。１台当たりの平均走行距離を１日２０ｋｍと推定すると、合計走行距離（８２００万台×２０ｋｍ）は１６億４０００万ｋｍになる。オイルフィルターの交換頻度をおよそ１万ｋｍとすると、１日１６４，０００個のオイルフィルターが廃棄される計算になる。
【０００４】
オイルフィルターは、産業廃棄物又は一般廃棄物として、そのほとんどが焼却処分される。オイルフィルターの焼却残渣は、クリンカーと言われる塊となって残り、最終的に埋め立て処分される。オイルフィルターは、オイルフィルターを構成しているパーツごとに分解されて処分されることもある。いずれにせよ、オイルフィルターに含まれている油成分は、焼却処分される。
【０００５】
そこで、オイルフィルターの分解分別効率を向上させるようにした技術が開示されている（例えば、特許文献１参照）。特許文献１には、「載置した複数のオイルエレメントを順次取出位置に運搬する回転自在なオイルエレメント載置テーブルと、オイルエレメントを横倒し状態または傾斜状態にしてその両端部を保持するオイルエレメント保持装置と、このオイルエレメント保持装置に、上記オイルエレメント載置テーブルの取出位置のオイルエレメントを供給する供給アームと、そのオイルエレメント保持装置に保持されているオイルエレメントの外容器を切断する切断刃を備えた切断装置と、切断された上記外容器を保持する分別アームとからなることを特徴とするオイルエレメント分解分別装置。」という内容が記載されている。
【先行技術文献】
【特許文献】
【０００６】
特開2004-261923
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１によれば、多数のオイルフィルター（オイルエレメントともいう）の分解及び分別を自動化することで、作業者の負担の軽減、作業者への危険を減らすようにしたものである。しかしながら、最終的に焼却処分を行うという点においては、特許文献１も同じである。つまり、オイルフィルターに含まれているオイル（油）の抽出再利用については何ら考慮されていない。
【０００８】
本発明が解決しようとする課題は、常圧下において、使用済みのオイルフィルターから油を高効率に抽出することを可能にしたオイルフィルターからの油抽出装置及びオイルフィルターからの油抽出方法を提供することにある。
【課題を解決するための手段】
【０００９】
上記課題を解決するために、本発明に係るオイルフィルターからの油抽出装置は、常圧下において、オイルフィルターに含まれている油分を分離するオイルフィルターの油抽出装置であって、オイルフィルターが投入される反応槽と、前記反応槽が内部に設けられた加熱室と、前記加熱室に熱源を供給する加熱装置と、前記反応槽に蒸気を導入する蒸気導入部と、前記反応槽で分解生成された油分を排出する排出部と、を有し、前記反応槽に導入される蒸気の触媒作用により該蒸気が過熱水蒸気となり、該過熱水蒸気により前記オイルフィルターに含まれている油分を分離して抽出する、構成である。
【００１０】

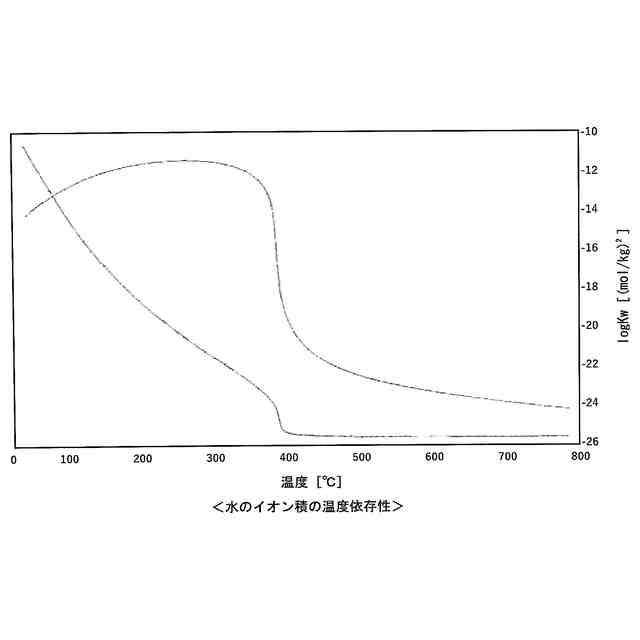

このような構成によれば、水蒸気を加熱して亜臨界状態の水蒸気、つまり過熱水蒸気とすることで、亜臨界水を触媒として利用することが可能となり、オイルフィルターに含まれている油分が分離抽出されることになる。
（【００１１】以降は省略されています）
