公開番号2025128852
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025812
出願日2024-02-22
発明の名称ゴルフボール
出願人住友ゴム工業株式会社
代理人個人,個人
主分類A63B 37/00 20060101AFI20250827BHJP(スポーツ;ゲーム;娯楽)
要約【課題】フェアウェイウッドでのショットにおける転がり距離を低減したゴルフボールを提供する。
【解決手段】ゴルフボールは、球状コアと、前記球状コアを被覆する中間層と、前記中間層の外側に位置し、複数のディンプルが設けられた最外層カバーとを有し、前記球状コアが、基材ゴム、共架橋剤および架橋開始剤を含有するゴム組成物から形成されており、前記基材ゴムが、天然ゴムを含有し、前記最外層カバーは、前記複数のディンプルが存在しないと仮定した仮想球の表面積において前記複数のディンプルの総面積が占める占有率が45%以上、75%未満であることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
球状コアと、前記球状コアを被覆する中間層と、前記中間層の外側に位置し、複数のディンプルが設けられた最外層カバーとを有するゴルフボールであって、
前記球状コアが、基材ゴム、共架橋剤および架橋開始剤を含有するゴム組成物から形成されており、
前記基材ゴムが、天然ゴムを含有し、
前記最外層カバーは、前記複数のディンプルが存在しないと仮定した仮想球の表面積において前記複数のディンプルの総面積が占める占有率が４５％以上、７５％未満であることを特徴とするゴルフボール。
続きを表示（約 1,500 文字）【請求項２】
前記球状コアは、中心硬度（Ｈ０）、球状コアの中心から半径方向の距離が２．５ｍｍ地点の硬度（Ｈ
2.5
）、球状コアの中心から半径方向の距離が５．０ｍｍ地点の硬度（Ｈ
5.0
）、球状コアの中心から半径方向の距離が７．５ｍｍ地点の硬度（Ｈ
7.5
）、球状コアの中心から半径方向の距離が１０ｍｍ地点の硬度（Ｈ
10
）、球状コアの中心から半径方向の距離が１２．５ｍｍ地点の硬度（Ｈ
12.5
）、球状コアの中心から半径方向の距離が１５ｍｍ地点の硬度（Ｈ
15
）および表面硬度（Ｈｓ）が、Ｈ０＜Ｈ
2.5
＜Ｈ
5.0
＜Ｈ
7.5
＜Ｈ
10
＜Ｈ
12.5
＜Ｈ
15
＜Ｈｓの関係を満足し、
前記球状コアの中心硬度（Ｈ０）が、ショアＣ硬度で、７０以下である請求項１に記載のゴルフボール。
【請求項３】
前記球状コアは、中心硬度（Ｈ０）、球状コアの中心から半径方向の距離が２．５ｍｍ地点の硬度（Ｈ
2.5
）、球状コアの中心から半径方向の距離が１０ｍｍ地点の硬度（Ｈ
10
）、球状コアの中心から半径方向の距離が１２．５ｍｍ地点の硬度（Ｈ
12.5
）および球状コアの中心から半径方向の距離が１５ｍｍ地点の硬度（Ｈ
15
）が、ショアＣ硬度で、
Ｈ
2.5
－Ｈ０≧３．０、
Ｈ
12.5
－Ｈ
10
≧３．０、および、
Ｈ
15
－Ｈ
12.5
≧３．０の関係を満足する請求項１に記載のゴルフボール。
【請求項４】
前記球状コアは、中心から半径方向の距離が５．０ｍｍ地点の硬度（Ｈ
5.0
）、球状コアの中心から半径方向の距離が７．５ｍｍ地点の硬度（Ｈ
7.5
）および球状コアの中心から半径方向の距離が１０ｍｍ地点の硬度（Ｈ
10
）が、ショアＣ硬度で、
Ｈ
7.5
－Ｈ
5.0
＜３．０、および、
Ｈ
10
－Ｈ
7.5
＜３．０の関係を満足する請求項１に記載のゴルフボール。
【請求項５】
前記球状コアの中心硬度（Ｈ０）と、前記球状コアの表面硬度（Ｈｓ）との硬度差（Ｈｓ－Ｈ０）が、ショアＣ硬度で、２０以上である請求項１に記載のゴルフボール。
【請求項６】
前記天然ゴムの含有率は、前記基材ゴム１００質量％中、２０質量％～１００質量％である請求項１に記載のゴルフボール。
【請求項７】
前記中間層を形成する中間層用組成物のスラブ硬度が、前記最外層カバーを形成するカバー用組成物のスラブ硬度よりも大きい請求項１に記載のゴルフボール。
【請求項８】
前記最外層カバーを形成するカバー用組成物が、基材樹脂としてウレタン樹脂を含有する樹脂組成物であり、
前記最外層カバーを形成するカバー用組成物のスラブ硬度が、ショアＤ硬度で、４０以下である請求項１に記載のゴルフボール。
【請求項９】
前記中間層を形成する中間層用組成物が、基材樹脂としてアイオノマー樹脂を含有する樹脂組成物であり、
前記中間層を形成する中間層用組成物のスラブ硬度が、ショアＤ硬度で、５０以上である請求項１に記載のゴルフボール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ゴルフボールに関し、特に、球状コア、中間層、最外層カバー及びディンプルを有するゴルフボールに関する。
続きを表示（約 1,900 文字）【０００２】
従来、ゴルフボールの球状コアとして、種々のゴム材料を原料とした球状コアが提案されている。例えば、特許文献１には、基材ゴム１００重量部に対し低反発特性ゴム３～３５重量部、メタクリル酸２０～３０重量部、およびメタクリル酸に金属塩を形成し得る金属化合物２０～５０重量部を含有する組成物を加硫して得られる練習場用ゴルフボールが記載されている（特許文献１（請求項１、第３頁左上欄第１１～１７行）参照）。
【０００３】
また、特許文献２には、基材ゴム１００重量部に対し、１０～６０モル％エポキシ化された天然ゴム３～３５重量部、メタクリル酸２０～３５重量部および酸化亜鉛２０～５０重量部含有する組成物から得られる練習場用ゴルフボールが記載されている（特許文献２（請求項１、第２頁左下欄第４行～右下欄第２行）参照）。
【先行技術文献】
【特許文献】
【０００４】
特開昭６０－９２７８０号公報
特開昭６１－７１０６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ゴルフラウンドにおいて、第２打以降で比較的距離の長いショットではフェアウェイウッドが使用される。このフェアウェイウッドでのショットでは、飛距離が長いため、転がり距離が長くなりやすい傾向がある。そのため、着地点の傾斜によっては、着地後の転がり距離が長くなりすぎてしまい、狙った位置に止めることが困難であった。特に、アベレージゴルファーの場合、フェアウェイウッドでのショットの転がり距離まで考慮することが困難であり、フェアウェイウッドショットの飛距離の制御が難しかった。
【０００６】
本発明は上記事情に鑑みてなされたものであり、フェアウェイウッドでのショットにおける転がり距離を低減したゴルフボールを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決することができた本発明のゴルフボールは、球状コアと、前記球状コアを被覆する中間層と、前記中間層の外側に位置し、複数のディンプルが設けられた最外層カバーとを有するゴルフボールであって、前記球状コアが、基材ゴム、共架橋剤および架橋開始剤を含有するゴム組成物から形成されており、前記基材ゴムが、天然ゴムを含有し、前記最外層カバーは、前記複数のディンプルが存在しないと仮定した仮想球の表面積において前記複数のディンプルの総面積が占める占有率が４５％以上、７５％未満であることを特徴とする。
【０００８】
球状コアが天然ゴムを含有するゴム組成物から形成されていることで、フェアウェイウッドでのショットにおけるボール速度が抑えられるため、転がり距離が抑制される。さらに、ディンプルの占有率を小さくすることで、打球の揚力が大きくなる。これにより、前記ゴルフボールは、落下時の落下角が鋭角になり、着地後の転がり距離がより抑制される。
【発明の効果】
【０００９】
本発明のゴルフボールは、フェアウェイウッドショット時の落下角が鋭角になり、かつ、ボール速度が抑えられることで、転がり距離が抑制される。そのため、本発明のゴルフボールを使用すれば、アベレージゴルファーでも、フェアウェイウッドでのショットの飛距離の制御が容易となる。
【図面の簡単な説明】
【００１０】

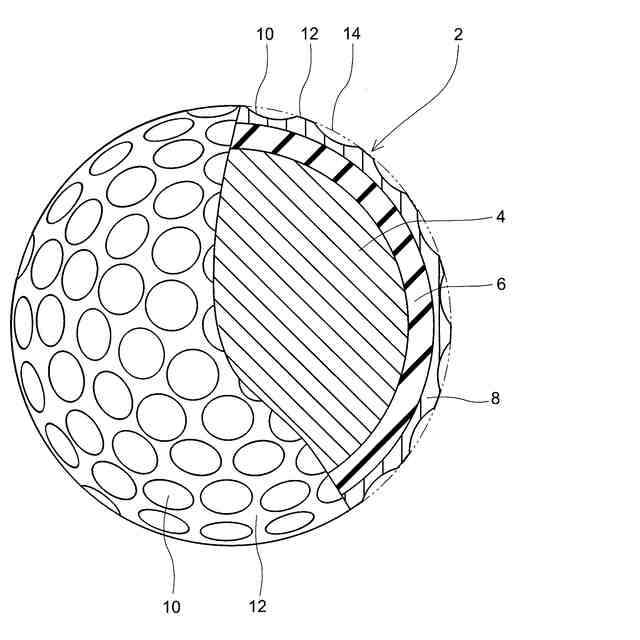

本発明の一実施形態に係るゴルフボールが示された一部切り欠き断面図である。

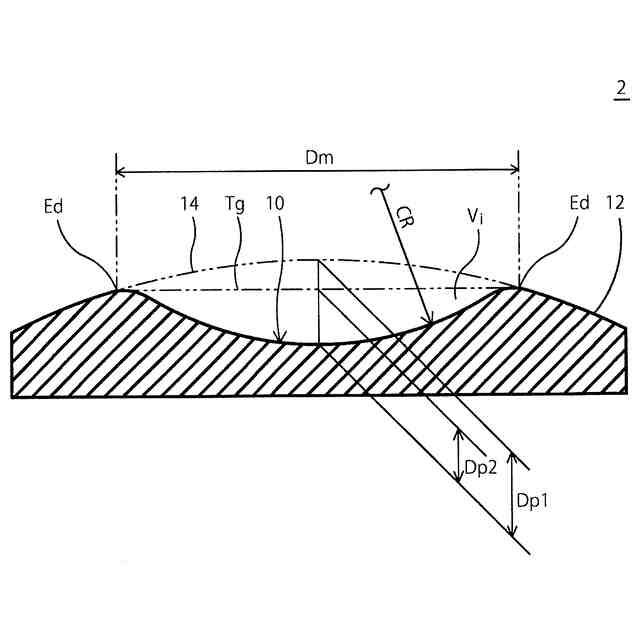

最外層カバーに形成されたディンプルの拡大断面図である。

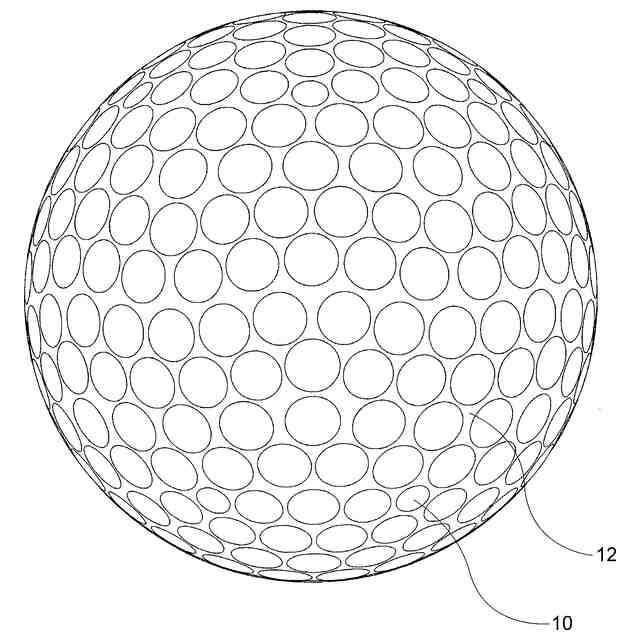

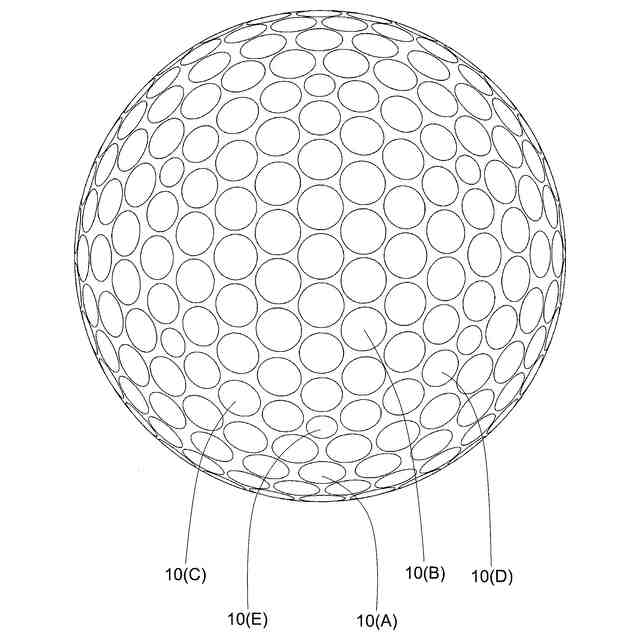

最外層カバーに形成されたディンプルパターンＮｏ．Ｉの正面図である。
最外層カバーに形成されたディンプルパターンＮｏ．Ｉの平面図である。
最外層カバーに形成されたディンプルパターンＮｏ．ＩＩの正面図である。
最外層カバーに形成されたディンプルパターンＮｏ．ＩＩの平面図である。
最外層カバーに形成されたディンプルパターンＮｏ．ＩＩＩの正面図である。
最外層カバーに形成されたディンプルパターンＮｏ．ＩＩＩの平面図である。
最外層カバーに形成されたディンプルパターンＮｏ．ＩＶの正面図である。
最外層カバーに形成されたディンプルパターンＮｏ．ＩＶの平面図である。
最外層カバーに形成されたディンプルパターンＮｏ．Ｖの正面図である。
最外層カバーに形成されたディンプルパターンＮｏ．Ｖの平面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
