公開番号2025130373
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024027501
出願日2024-02-27
発明の名称ノイズを低減する方法及びリングアーティファクトを低減する方法
出願人住友ゴム工業株式会社
代理人弁理士法人WisePlus
主分類G01N 23/046 20180101AFI20250901BHJP(測定;試験)
要約【課題】X線の透過像から得られる透過率像のノイズ(光学系に由来した時間経過に伴い変化するノイズ)を低減する方法、及び再構成像からノイズに起因したリングアーティファクトを低減する方法を提供する。
【解決手段】X線透過像から得られる透過率像のノイズを低減する方法であって、
測定対象物の透過像、及び測定対象物が無い状態での複数の透過像を得るステップ1と、
測定対象物が無い状態での複数の透過像から、測定対象物の透過像のノイズに最も近い透過像のノイズを持つ透過像を選択するステップ2と、
選択された透過像をバックグラウンドとして、測定対象物の透過像からノイズを低減した透過率像を得るステップ3と
を含むノイズを低減する方法に関する。
【選択図】なし
特許請求の範囲【請求項１】
Ｘ線透過像から得られる透過率像のノイズを低減する方法であって、
測定対象物の透過像、及び測定対象物が無い状態での複数の透過像を得るステップ１と、
測定対象物が無い状態での複数の透過像から、測定対象物の透過像のノイズに最も近い透過像のノイズを持つ透過像を選択するステップ２と、
選択された透過像をバックグラウンドとして、測定対象物の透過像からノイズを低減した透過率像を得るステップ３と
を含むノイズを低減する方法。
続きを表示（約 440 文字）【請求項２】
ステップ２が、パターンマッチングを用いて選択するものである請求項１に記載のノイズを低減する方法。
【請求項３】
パターンマッチングを透過像内の部分領域で行う請求項２に記載のノイズを低減する方法。
【請求項４】
パターンマッチングの移動量として、部分領域のパターンマッチングで求められた移動量の平均値を用いる請求項３に記載のノイズを低減する方法。
【請求項５】
部分領域において、測定対象物の透過像と、測定対象物が無い状態での複数の透過像との偏差をそれぞれ求め、測定対象物が無い状態での複数の透過像から、前記偏差が最も小さくなる透過像を選択する請求項４に記載のノイズを低減する方法。
【請求項６】
前記ステップ３の後、透過率像から作成されたサイノグラムに対して空間フィルタリング処理を適用することで、リングアーティファクトを低減するステップ４を行うリングアーティファクトを低減する方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ノイズを低減する方法及びリングアーティファクトを低減する方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
Ｘ線ＣＴは、Ｘ線の発生源と検出器の間にサンプルを設置し、サンプルを回転させながら収集した複数のＸ線透過像からコンピューターを用いて断層像を得る方法である（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－２５８７１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
通常、光学系に起因したノイズは、サンプルが無い状態の透過像（バックグランド）で割り算などを行えば除去することができるが、ノイズのパターンが時間変動する場合は十分除去することができない。
【０００５】
本発明は、前記課題を解決し、Ｘ線の透過像から得られる透過率像のノイズ（光学系に由来した時間経過に伴い変化するノイズ）を低減する方法、及び再構成像からノイズに起因したリングアーティファクトを低減する方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、Ｘ線の透過像から得られる透過率像のノイズを低減する方法であって、
測定対象物の透過像、及び測定対象物が無い状態での複数の透過像を得るステップ１と、
測定対象物が無い状態での複数の透過像から、測定対象物の透過像のノイズに最も近い透過像のノイズを持つ透過像を選択するステップ２と、
選択された透過像をバックグラウンドとして、測定対象物の透過像からノイズを低減した透過率像を得るステップ３と
を含むノイズを低減する方法に関する。
【発明の効果】
【０００７】
本発明によれば、Ｘ線透過像から得られる透過率像のノイズを低減する方法であって、測定対象物の透過像、及び測定対象物が無い状態での複数の透過像を得るステップ１と、測定対象物が無い状態での複数の透過像から、測定対象物の透過像のノイズに最も近い透過像のノイズを持つ透過像を選択するステップ２と、選択された透過像をバックグラウンドとして、測定対象物の透過像からノイズを低減した透過率像を得るステップ３とを含むノイズを低減する方法であるので、Ｘ線の透過像から得られる透過率像のノイズ（光学系に由来した時間経過に伴い変化するノイズ）を低減する方法を提供できる。
【図面の簡単な説明】
【０００８】
測定対象物（サンプル）の透過像の一例である。
測定対象物（サンプル）の透過像からノイズを低減した透過率像の一例である。
サンプルの透過像が示されている図で、パターンマッチングが行われたサンプル近傍の３か所の部分領域（四角箇所）も模式的に示されている図である。
縞状のノイズが低減された透過率像を示す図である。
サンプルの透過像の撮影時の直近に撮影したバックグラウンド（サンプルが無い状態での透過像１枚）を用いて、縞状のノイズが低減された透過率像を示す図である。
画像全体でパターンマッチングを行った場合の縞状のノイズが低減された透過率像を示す図である。
図４の透過率像から作成されたサイノグラムに対して空間フィルタリング処理を行い、リング状のアーティファクトが低減された再構成像を示す図である。
サンプルの透過像の撮影時の直近に撮影したバックグラウンド（サンプルが無い状態での透過像１枚）を用いて求めた透過率像から作成された再構成像を示す図である。
画像全体でパターンマッチングを行って求めた透過率像から作成されたサイノグラムに対して空間フィルタリング処理を適用することで、リング状のアーティファクトが低減された再構成像を示す図である。
【発明を実施するための形態】
【０００９】
上記透過率像のノイズを低減する方法は、Ｘ線透過像（Ｘ線により得られる透過像）から得られる透過率像のノイズを低減する方法であって、測定対象物の透過像、及び測定対象物が無い状態での複数の透過像を得るステップ１と、測定対象物が無い状態での複数の透過像から、測定対象物の透過像のノイズに最も近い透過像のノイズを持つ透過像を選択するステップ２と、選択された透過像をバックグラウンドとして、測定対象物の透過像からノイズを低減した透過率像を得るステップ３（すなわち、選択された透過像をバックグラウンドとして、測定対象物の透過像をバックグランドで割ることで、透過率像のノイズを低減するステップ３）とを含むノイズを低減する方法である。
【００１０】
通常、バックグランド（サンプルが無い状態の透過像）は、サンプル（測定対象物）の測定時間に近いものを用いるが、縞状のノイズが時間に伴い変化するので時間的に近いものがかならずしも最適とはならない。
これに対し、上記透過率像のノイズを低減する方法では、実験期間（測定期間）中にバックグランドを複数回、望ましくは可能な限り多く測定し、サンプルの縞模様（縞状のノイズ）と最も近いパターンのものを選択する。次いで、選択された最も近い縞状のノイズを持つ透過像をバックグラウンドとして、サンプルの透過像をバックグランドで割ることで、透過率像からノイズを低減又は除去することにより、縞状のノイズが低減又は除去されたサンプルの透過率像を得ることができる。

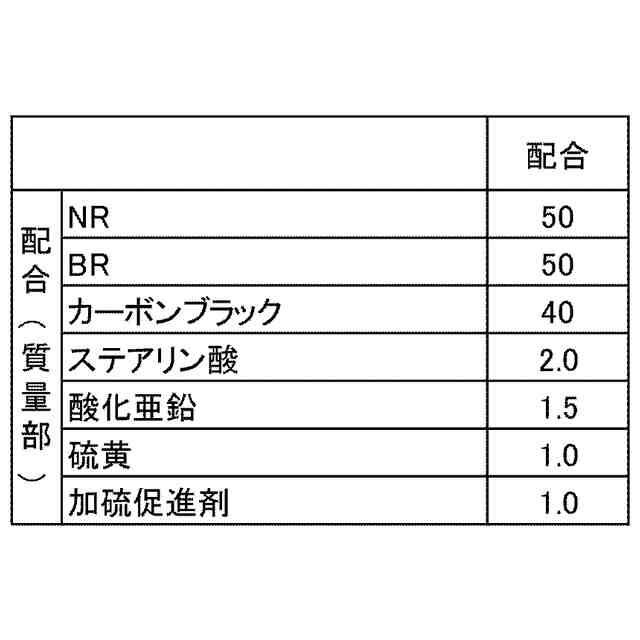

（【００１１】以降は省略されています）
