特許ウォッチ

公開番号2025127443
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024227234
出願日2024-12-24
発明の名称二次電池用電極組成物、二次電池用電極、及び二次電池
出願人三洋化成工業株式会社
代理人弁理士法人WisePlus
主分類H01M 4/62 20060101AFI20250825BHJP(基本的電気素子)
要約【課題】集電体と電極との接着強度が高く、かつ電池の高温下での耐久性に優れた二次電池用電極組成物を提供すること。
【解決手段】電極活物質、バインダー樹脂、及び、エステル基と親水性基とを有する化合物(A)を含有する二次電池用電極組成物であって、上記化合物(A)がアルコールとカルボン酸のエステルであり、上記化合物(A)のけん化価が80～210であり、上記化合物(A)の含有量が、上記二次電池用電極組成物の重量を基準として0.01～1.25重量%である二次電池用電極組成物。
【選択図】なし
特許請求の範囲【請求項１】
電極活物質、バインダー樹脂、及び、エステル基と親水性基とを有する化合物（Ａ）を含有する二次電池用電極組成物であって、
前記化合物（Ａ）がアルコールとカルボン酸のエステルであり、
前記化合物（Ａ）のけん化価が８０～２１０であり、
前記化合物（Ａ）の含有量が、前記二次電池用電極組成物の固形分重量を基準として０．０１～１．２５重量％である二次電池用電極組成物。
続きを表示（約 760 文字）【請求項２】
前記化合物（Ａ）のけん化価が、８０～１６９である請求項１に記載の二次電池用電極組成物。
【請求項３】
前記化合物（Ａ）が、前記親水性基として水酸基を有し、かつ下記（１）又は（２）を満たすことを特徴とする請求項１又は２に記載の二次電池用電極組成物：
（１）前記親水性基として更にポリオキシエチレン基を有し、前記ポリオキシエチレン基は、オキシエチレン基の平均繰り返し数が２以上１０未満である；
（２）前記親水性基としてポリオキシエチレン基を有さない。
【請求項４】
前記化合物（Ａ）のＨＬＢ値が７．２以上１３．０未満である請求項１又は２に記載の二次電池用電極組成物。
【請求項５】
前記化合物（Ａ）の分子量が３５０以上１０００未満である請求項１又は２に記載の二次電池用電極組成物。
【請求項６】
さらに導電助剤を含有し、
前記電極活物質の含有量が、前記二次電池用電極組成物の固形分重量を基準として７８～９７重量％であり、
前記バインダー樹脂の含有量が、前記二次電池用電極組成物の固形分重量を基準として１～２０重量％であり、
前記導電助剤の含有量が、前記二次電池用電極組成物の固形分重量を基準として１～５重量％である請求項１又は２に記載の二次電池用電極組成物。
【請求項７】
前記化合物（Ａ）の含有量が、前記導電助剤の重量を基準として２０～１２０重量％である請求項６に記載の二次電池用電極組成物。
【請求項８】
請求項１又は２に記載の二次電池用電極組成物を圧縮成形してなる二次電池用電極。
【請求項９】
請求項８に記載の二次電池用電極を備える二次電池。

発明の詳細な説明【技術分野】
【０００１】
本発明は、二次電池用電極組成物、二次電池用電極、及び二次電池に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
リチウムイオン電池等の二次電池は、携帯電話、ノート型パソコンを始めとする携帯端末用電池や、ハイブリッド自動車や電気自動車における動力源としての電池として実用化されている。これらの更なる普及のためにも、生産性や耐久性の向上が求められており、様々な技術の適用が試みられている。
【０００３】
例えば、特許文献１では、電極用活物質と結着剤と溶媒とを含む電極用スラリーにおいて、更に炭酸エステル類を含有することが開示されている。
【０００４】
特許文献２では、ブチルジグリコール法（ＢＤＧ法）により測定される曇点が２０～９５℃であるアルキレンオキサイド付加物Ａ、有効濃度が１重量％の水溶液の曇点が３０℃以上であるアルキレンオキサイド付加物Ｂ、及び高分子粒子を含有する分散剤組成物と、無機粒子とを含有する二次電池スラリー組成物が記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００３－６８２８０号公報
特許第６１５２１８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１の電極用スラリーは、スラリー粘度の安定性や塗膜の均一性を改善する効果があったが、集電体と電極との接着強度については考慮されていなかった。更に、電極用スラリー中の炭酸エステルが加水分解して、二次電池の高温下での耐久性に悪影響を及ぼす恐れがあった。
【０００７】
特許文献２のスラリー組成物は、分散安定性の向上効果はあったが、充分ではなかった。また、アルキレンオキサイド付加物をスラリー組成物に添加することで、集電体と電極との接着強度が不足することがあった。
【０００８】
本発明は、上記課題を解決するものであり、集電体と電極との接着強度が高く、かつ電池の高温下での耐久性に優れた二次電池用電極組成物を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明者らは、鋭意検討した結果、本発明に到達した。
本発明は、以下のいずれかに関する。
電極活物質、バインダー樹脂、及び、エステル基と親水性基とを有する化合物（Ａ）を含有する二次電池用電極組成物であって、上記化合物（Ａ）がアルコールとカルボン酸のエステルであり、上記化合物（Ａ）のけん化価が８０～２１０であり、上記化合物（Ａ）の含有量が、上記二次電池用電極組成物の重量を基準として０．０１～１．２５重量％である二次電池用電極組成物。
上記二次電池用電極組成物を圧縮成形してなる二次電池用電極。
上記二次電池用電極を備える二次電池。
【発明の効果】
【００１０】
本発明によれば、集電体と電極との接着強度が高く、かつ電池の高温下での耐久性に優れた二次電池用電極組成物を提供することができる。
【発明を実施するための形態】

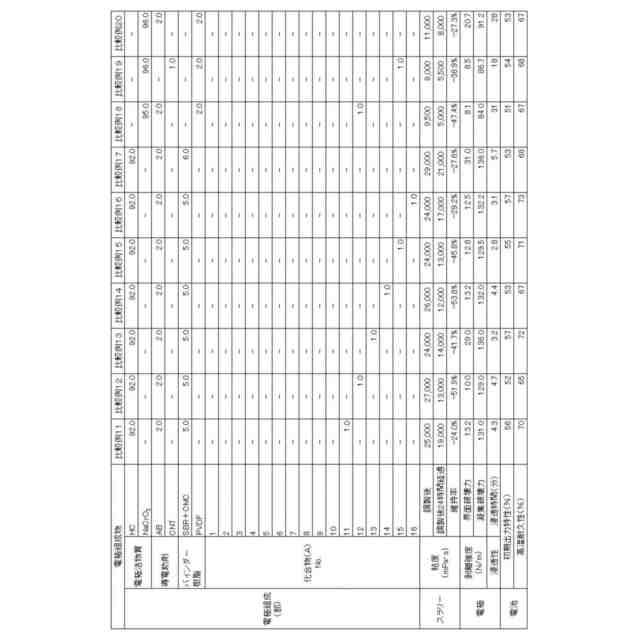

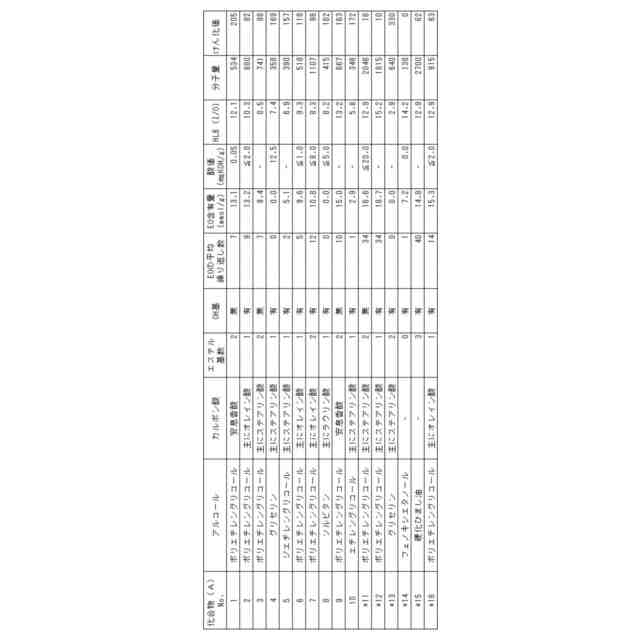

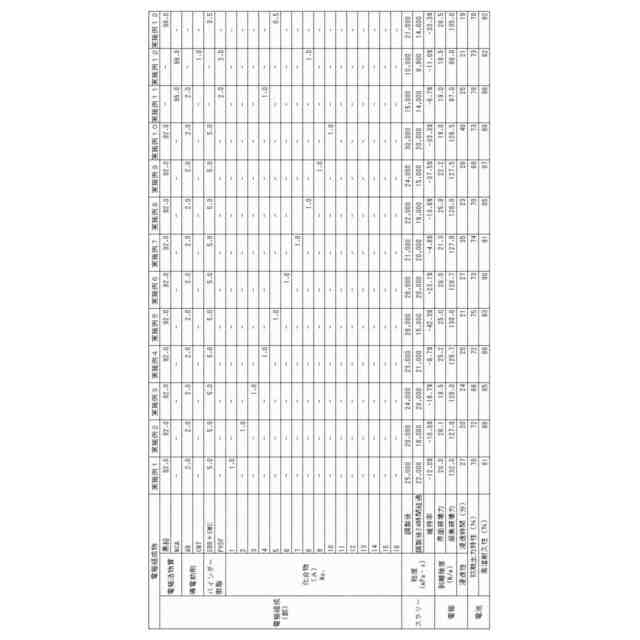

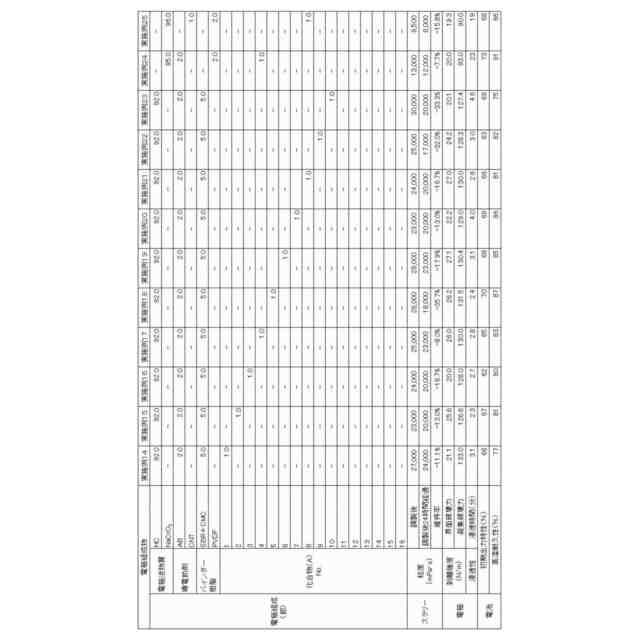

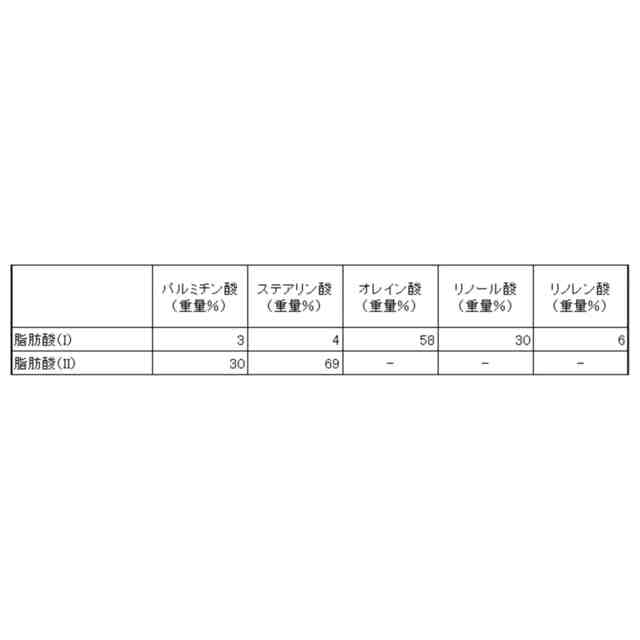

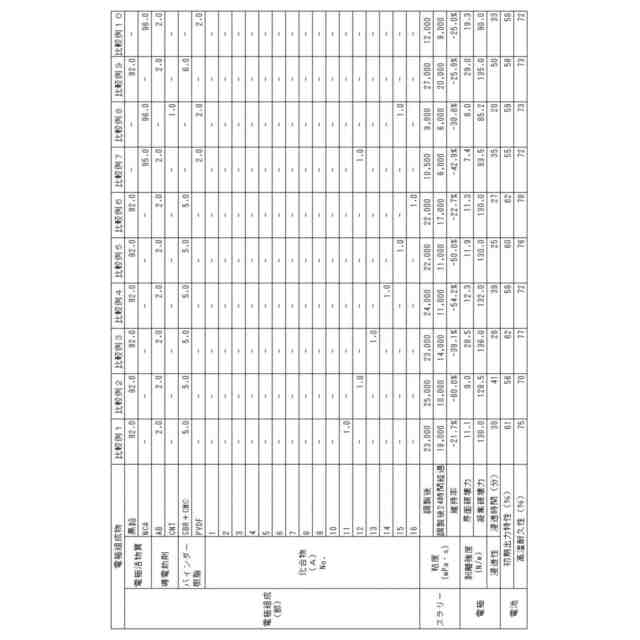

（【００１１】以降は省略されています）

関連特許
