公開番号2025130679
公報種別公開特許公報(A)
公開日2025-09-08
出願番号2024208609
出願日2024-11-29
発明の名称情報処理システム、情報処理方法、制御プログラム、および記録媒体
出願人三洋化成工業株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類G01N 27/04 20060101AFI20250901BHJP(測定;試験)
要約【課題】匂いセンサで検出した匂い物質の物性を推定し、当該推定した物性を可視化して表示することができる。
【解決手段】情報処理システム(100)は、匂い物質と相互作用可能な吸着分子を含む検出部(111)を有する複数の匂いセンサ素子(11)に匂い物質を供給したときに、匂いセンサ素子の各々から取得される対象検出信号(114)と、吸着分子の分子間相互作用に関する指標とに基づいて、対象検出信号に対応する指標を推定する推定部(212)と、推定部の推定結果を出力装置から出力させる出力制御部(214)とを備える。
【選択図】図1
特許請求の範囲【請求項１】
匂い物質と相互作用可能な吸着分子を含む検出部を有する複数の匂いセンサ素子を備える匂いセンサに前記匂い物質を含む対象気体を供給したときに前記複数の匂いセンサ素子の各々から取得され、前記匂い物質と前記吸着分子との相互作用の大きさに対応する強度を示す対象検出信号と、前記複数の匂いセンサ素子の各々が有する前記検出部に含まれる前記吸着分子の分子間相互作用に関する少なくとも１種類の指標と、に基づいて、前記対象検出信号に対応する前記少なくとも１種類の指標を推定する推定部と、
前記推定部の推定結果を出力装置から出力させる出力制御部と、
を備える、
情報処理システム。
続きを表示（約 1,000 文字）【請求項２】
前記複数の匂いセンサ素子は、前記少なくとも１種類の指標が互いに異なる前記吸着分子を含む検出部を有する前記匂いセンサ素子を含む、
請求項１に記載の情報処理システム。
【請求項３】
前記少なくとも１種類の指標は、
（１）非極性の分子間相互作用に関する第１指標、
（２）双極子間の分子間相互作用に関する第２指標、
（３）前記非極性の相互作用および前記双極子間の相互作用とは異なる分子間相互作用に関する第３指標、
（４）前記第１指標、前記第２指標、および前記第３指標の内積である第４指標、
のいずれかである、
請求項１に記載の情報処理システム。
【請求項４】
前記推定された前記少なくとも１種類の前記指標、および前記指標を座標値とするグラフ、のうち少なくともいずれかを前記出力装置に出力させる、
請求項１に記載の情報処理システム。
【請求項５】
前記匂いセンサは、
複数のケミレジスタ型センサ素子を有し、
前記対象検出信号は、
前記複数のケミレジスタ型センサ素子のそれぞれから取得される、
請求項１に記載の情報処理システム。
【請求項６】
情報処理システムが実行する情報処理方法であって、
匂い物質と相互作用可能な吸着分子を含む検出部を有する複数の匂いセンサ素子を備える匂いセンサに前記匂い物質を含む対象気体を供給したときに前記複数の匂いセンサ素子の各々から取得され、前記匂い物質と前記吸着分子との相互作用の大きさに対応する強度を示す対象検出信号と、前記複数の匂いセンサ素子の各々が有する前記検出部に含まれる前記吸着分子の分子間相互作用に関する少なくとも１種類の指標と、に基づいて、前記対象検出信号に対応する前記少なくとも１種類の指標を推定する推定ステップと、
前記推定ステップにおける推定結果を出力装置から出力させる出力制御ステップと、を含む、
情報処理方法。
【請求項７】
請求項１に記載の情報処理システムとしてコンピュータを機能させるための制御プログラムであって、前記推定部および前記出力制御部としてコンピュータを機能させるための制御プログラム。
【請求項８】
請求項７に記載の制御プログラムを記録したコンピュータ読み取り可能な記録媒体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理システム、情報処理方法、制御プログラム、および記録媒体に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
匂いセンサによる検知結果を、主成分分析により二次元グラフにマッピングして示す手法が従来技術として知られている。例えば、特許文献１には、純水、ブラックコーヒー、ワイン、および醤油の匂いをセンサで検知し、検知結果を主成分分析したグラフが記載されている。このグラフは、横軸を第１主成分ＰＣ１、縦軸を第２主成分ＰＣ２とする２つの座標軸を備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１１４２５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記特許文献１に記載の技術では、主成分（Principal Component）ＰＣ１およびＰＣ２は、化学的な意味を持つ値に対応する座標軸でないため、匂いの分類等はできても、匂いの物性評価をすることができないという問題がある。
【０００５】
本発明の一態様は、上記の問題点に鑑みてなされたものであり、匂いセンサから取得した検出信号から、検出された匂いの物性に関する指標を出力する情報処理システム等を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本発明の一態様に係る情報処理システムは、匂い物質と相互作用可能な吸着分子を含む検出部を有する複数の匂いセンサ素子を備える匂いセンサに前記匂い物質を含む対象気体を供給したときに前記複数の匂いセンサ素子の各々から取得され、前記匂い物質と前記吸着分子との相互作用の大きさに対応する強度を示す対象検出信号と、前記複数の匂いセンサ素子の各々が有する前記検出部に含まれる前記吸着分子の分子間相互作用に関する少なくとも１種類の指標と、に基づいて、前記対象検出信号に対応する前記少なくとも１種類の指標を推定する推定部と、前記推定部の推定結果を出力装置から出力させる出力制御部と、を備える。
【０００７】
また、上記の課題を解決するために、本発明の一態様に係る情報処理方法は、情報処理システムが実行する情報処理方法であって、匂い物質と相互作用可能な吸着分子を含む検出部を有する複数の匂いセンサ素子を備える匂いセンサに前記匂い物質を含む対象気体を供給したときに前記複数の匂いセンサ素子の各々から取得され、前記匂い物質と前記吸着分子との相互作用の大きさに対応する強度を示す対象検出信号と、前記複数の匂いセンサ素子の各々が有する前記検出部に含まれる前記吸着分子の分子間相互作用に関する少なくとも１種類の指標と、に基づいて、前記対象検出信号に対応する前記少なくとも１種類の指標を推定する推定ステップと、前記推定ステップにおける推定結果を出力装置から出力させる出力制御ステップと、を含む。
【発明の効果】
【０００８】
本発明の一態様によれば、匂いセンサから取得した検出信号から、検出された匂いの物性に関する指標を出力する情報処理システム等を提供することができる。
【図面の簡単な説明】
【０００９】

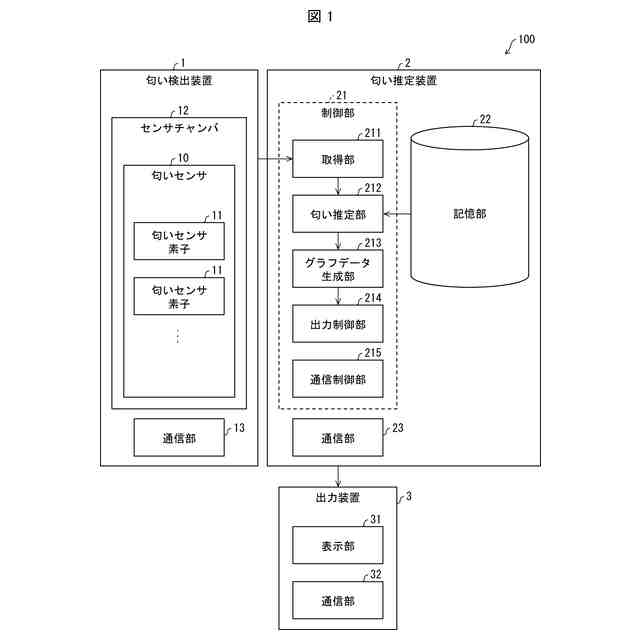

本発明の実施形態に係る匂い検出システムの要部構成の一例を示す図である。

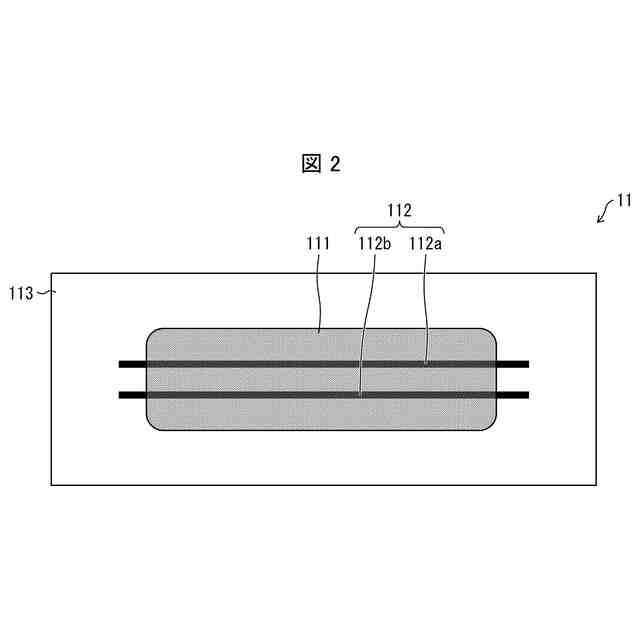

図１に示す匂いセンサ素子の構成の一例を示す図である。

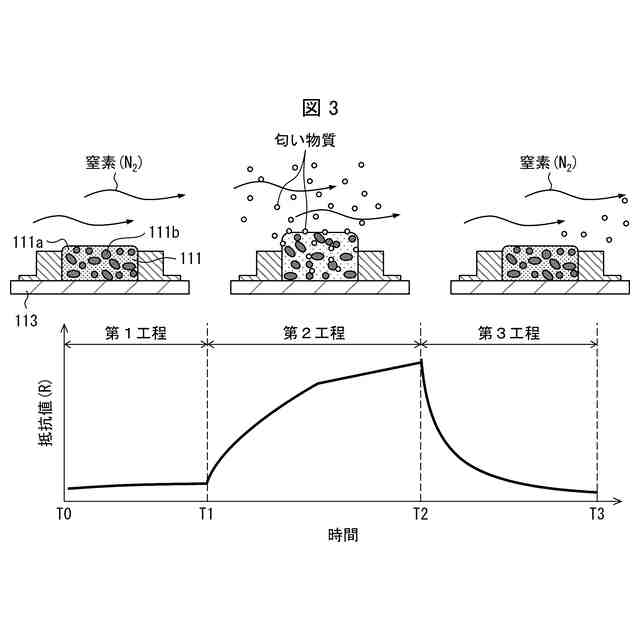

匂いセンサ素子の匂い物質の検出を説明する図である。

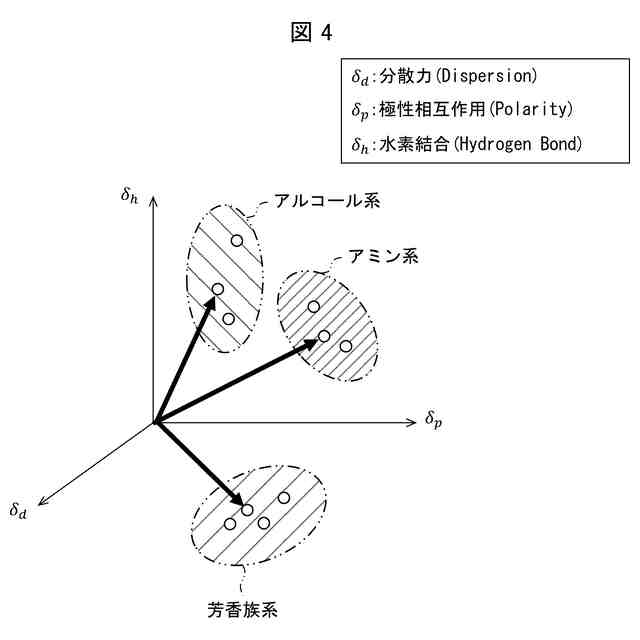

本発明の実施形態に係る三次元グラフの一例であり、匂い物質のＨＳＰ値を示す図である。

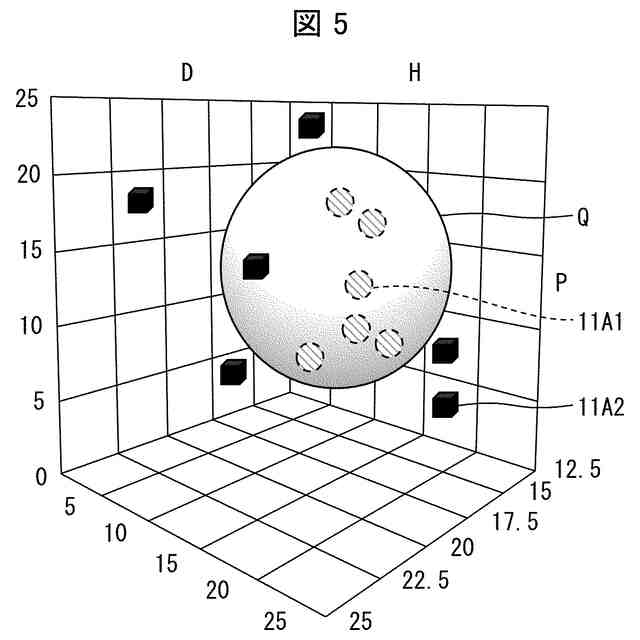

匂い推定部の匂い物質の検出を説明する図である。

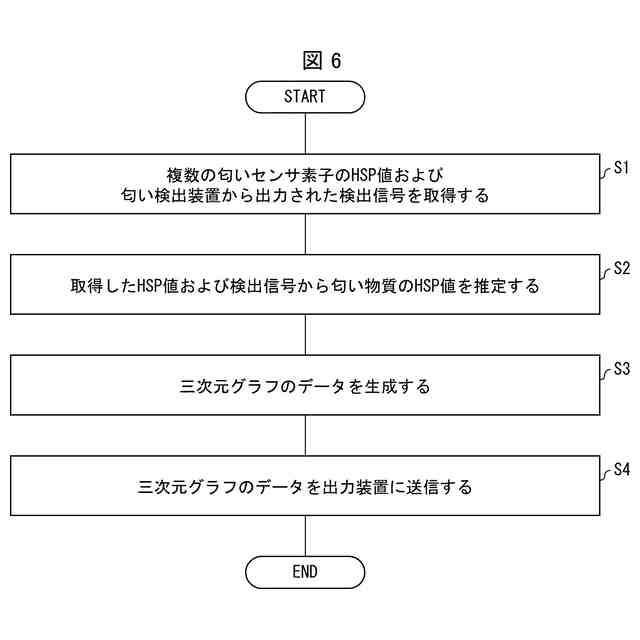

制御部が実行する、匂い推定処理の流れの一例を示すフローチャートである。

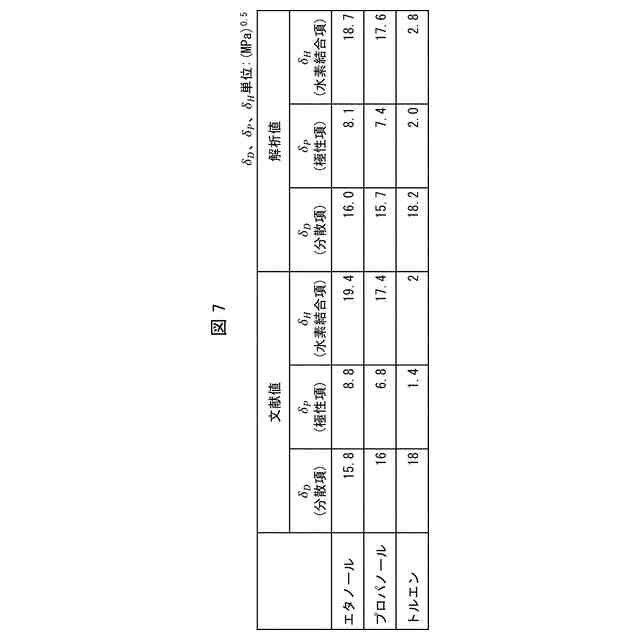

匂い推定装置が推定したガスのＨＳＰ値の解析値と文献値とを比較して示す図である。

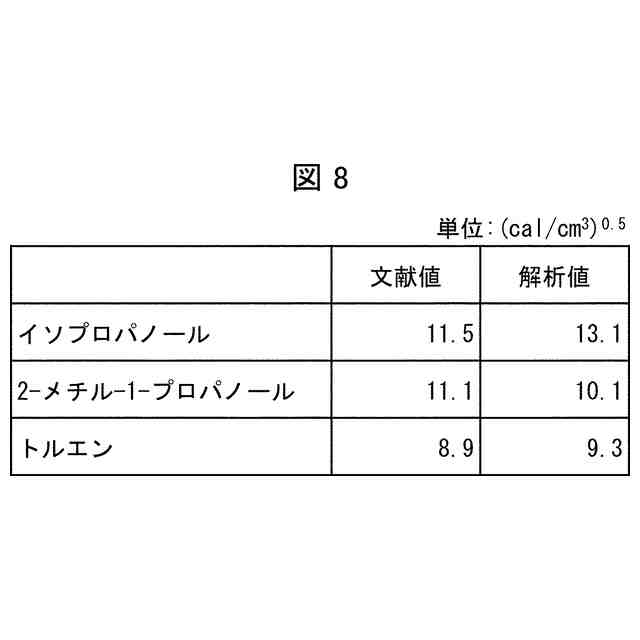

匂い推定装置が推定したガスのヒルデブランド溶解度パラメータの解析値と文献値とを比較して示す図である。

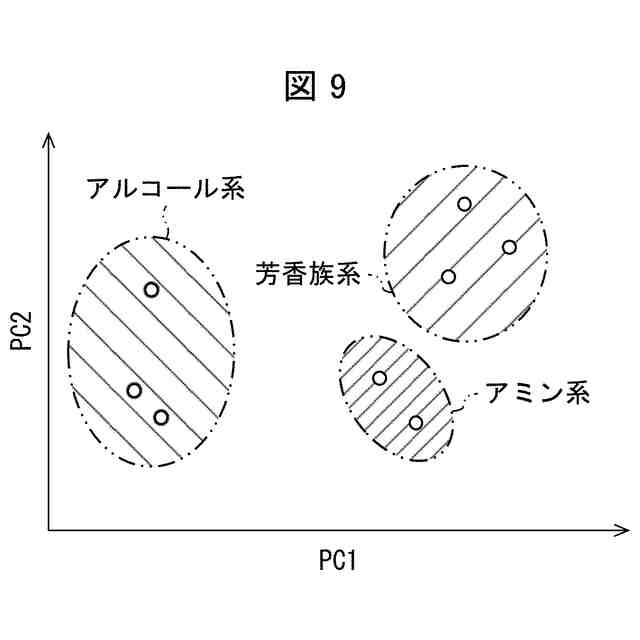

匂い物質の従来の表現手法を説明する図である。
【発明を実施するための形態】
【００１０】
〔実施形態〕
＜匂い検出システム１００の構成＞
以下、本発明の実施形態について詳細に説明する。図１は、本発明の実施形態に係る匂い検出システム１００（情報処理システム）の要部構成の一例を示す図である。
（【００１１】以降は省略されています）
