公開番号2025123183
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2025010771
出願日2025-01-24
発明の名称積層体の製造方法及び積層体
出願人住友化学株式会社
代理人弁理士法人浅村特許事務所
主分類B05D 3/02 20060101AFI20250815BHJP(霧化または噴霧一般;液体または他の流動性材料の表面への適用一般)
要約【課題】本発明は、耐湿性に優れたシリカなどの無機微粒子を用い、あるいは、当該無機微粒子を用いず、簡便に大面積の塗工が可能なウェットコーティングにより高い耐摩耗性・耐アルカリ性と高い紫外透過率を両立する積層体の製造方法、積層体、及び積層体の製造に使用するコート液を提供する。
【解決手段】無機微粒子と、沸点が121℃を超え190℃未満である液体分散媒Aを含む無機微粒子分散液であって、無機微粒子分散液の全量を100質量%として、液体分散媒Aの重量比率が0.5質量%以上15質量%未満である無機微粒子分散液を基材に塗布する工程;及び、200℃以上1000℃以下の温度で10分より長い熱処理工程を含む、基材とその主表面の少なくとも片方に施された塗膜を有する積層体の製造方法。
【選択図】なし
特許請求の範囲【請求項１】
無機微粒子と、沸点が１２１℃を超え１９０℃未満である液体分散媒Ａを含む無機微粒子分散液であって、無機微粒子分散液の全量を１００質量％として、液体分散媒Ａの重量比率が０．５質量％以上１５質量％未満である無機微粒子分散液を基材に塗布する工程；及び、２００℃以上１０００℃以下の温度で１０分より長い熱処理工程を含む、基材とその主表面の少なくとも片方に施された塗膜を有する積層体の製造方法。
続きを表示（約 780 文字）【請求項２】
基材が石英ガラスである、請求項１に記載の積層体の製造方法。
【請求項３】
塗膜の厚みが２０ｎｍ以上２００ｎｍ以下である請求項１又は２に記載の積層体の製造方法。
【請求項４】
無機微粒子が、シリカ粒子を含む無機微粒子である、請求項１又は２に記載の積層体の製造方法。
【請求項５】
無機微粒子分散液が、沸点が１００℃未満である液体分散媒Ｂを含むことを特徴とする、請求項１又は２に記載の積層体の製造方法。
【請求項６】
無機微粒子分散液が水を含むことを特徴とする、請求項１又は２に記載の積層体の製造方法。
【請求項７】
無機微粒子分散液がアルコキシシランを含むことを特徴とする、請求項６に記載の積層体の製造方法。
【請求項８】

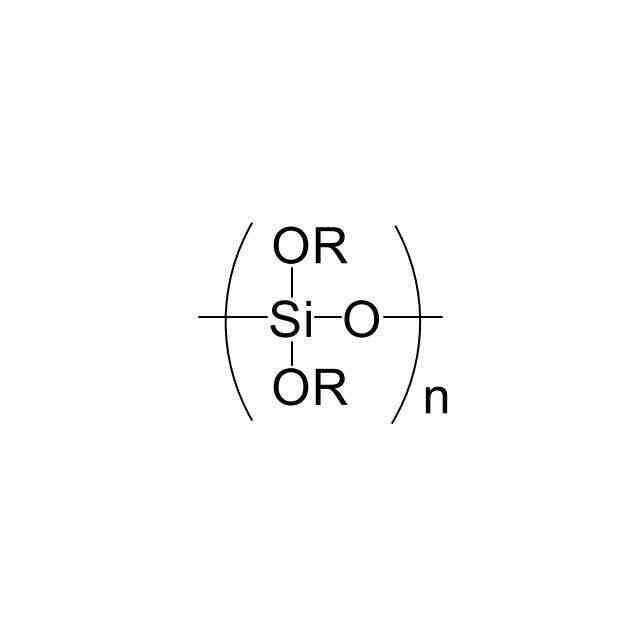

アルコキシシランが、下記一般式（１）で表されるアルコキシシランの縮合物を含んでいる、請求項７に記載の積層体の製造方法。
一般式（１）
JPEG
33
38
（式中、各Ｒはそれぞれ独立に、炭素数１～６のアルキル基を表す。ｎは２～１０００の整数である。）
【請求項９】
無機微粒子分散液において、無機微粒子の重量に対するアルコキシシラン中に含まれるＳｉＯ
２
の重量の比（［アルコキシシラン中に含まれるＳｉＯ
２
の重量］／［無機微粒子の重量］）が０．００５を超える、請求項７に記載の積層体の製造方法。
【請求項１０】
無機微粒子の一次粒子径が１ｎｍ以上５０ｎｍ未満であることを特徴とする請求項１又は２に記載の積層体の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、積層体の製造方法、積層体、及びコート液に関する。
続きを表示（約 4,600 文字）【背景技術】
【０００２】
従来から、フッ化物を含む反射防止層をスパッタ法あるいは蒸着法によって基板上に形成することで作製されるＵＶデバイス用積層体は検討されてきた。例えば特許文献１には、反射防止層として、フッ化物がドープされた酸化物又は窒化物から成る第１の薄膜と、前記第１の薄膜上に形成され、フッ化物材料から成る第２の薄膜とを有することを特徴とする光学素子が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－３４５８２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
無機フッ化物を含む反射防止層は耐湿性に優れない。また、スパッタ法及び蒸着法は、ウェットコーティング等の塗膜の形成方法と比較して、簡便に大面積の塗工を行うことが難しい。
【０００５】
本発明は、耐湿性に優れたシリカなどの無機微粒子を用い、あるいは、当該無機微粒子を用いず、簡便に大面積の塗工が可能なウェットコーティングにより高い耐摩耗性・耐アルカリ性と高い紫外透過率を両立する積層体の製造方法、積層体、及び積層体の製造に使用するコート液を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明者は、このような背景に鑑みて鋭意検討をしたところ、本発明を完成するに至った。
すなわち本発明（積層体の製造方法）とその好ましい態様又は実施形態は、以下に関するが、それに限定されない。
［１］
無機微粒子と、沸点が１２１℃を超え１９０℃未満である液体分散媒Ａを含む無機微粒子分散液であって、無機微粒子分散液の全量を１００質量％として、液体分散媒Ａの重量比率が０．５質量％以上１５質量％未満である無機微粒子分散液を基材に塗布する工程；及び、２００℃以上１０００℃以下の温度で１０分より長い熱処理工程を含む、基材とその主表面の少なくとも片方に施された塗膜を有する積層体の製造方法。
［２］
基材が石英ガラスである、［１］に記載の積層体の製造方法。
［３］
塗膜の厚みが２０ｎｍ以上２００ｎｍ以下である［１］又は［２］に記載の積層体の製造方法。
［４］
無機微粒子が、シリカ粒子を含む無機微粒子である、［１］～［３］のいずれかに記載の積層体の製造方法。
［５］
無機微粒子分散液が、沸点が１００℃未満である液体分散媒Ｂを含むことを特徴とする、［１］～［４］のいずれかに記載の積層体の製造方法。
［６］
無機微粒子分散液が水を含むことを特徴とする、［１］～［５］のいずれかに記載の積層体の製造方法。
［７］
無機微粒子分散液がアルコキシシランを含むことを特徴とする、［１］～［６］のいずれかに記載の積層体の製造方法。
［８］
アルコキシシランが、下記一般式（１）で表されるアルコキシシランの縮合物を含んでいる、［７］に記載の積層体の製造方法。
一般式（１）
JPEG
33
38
（式中、各Ｒはそれぞれ独立に、炭素数１～６のアルキル基を表す。ｎは２～１０００の整数である。）
［９］
無機微粒子分散液において、無機微粒子の重量に対するアルコキシシラン中に含まれるＳｉＯ
２
の重量の比（［アルコキシシラン中に含まれるＳｉＯ
２
の重量］／［無機微粒子の重量］）が０．００５を超える、［７］又は［８］に記載の積層体の製造方法。
［１０］
無機微粒子の一次粒子径が１ｎｍ以上５０ｎｍ未満であることを特徴とする［１］～［９］のいずれかに記載の積層体の製造方法。
【０００７】
また、本発明（積層体）とその好ましい態様又は実施形態は、以下［１１］～［１２］に関するが、それに限定されない。
［１１］
無機微粒子と、沸点が１２１℃を超え１９０℃未満である液体分散媒Ａを含む無機微粒子分散液であって、無機微粒子分散液の全量を１００質量％として、液体分散媒Ａの重量比率が０．５質量％以上１５質量％未満である無機微粒子分散液を基材に塗布する工程；及び、２００℃以上１０００℃以下の温度で１０分より長い熱処理工程を含む、基材とその主表面の少なくとも片方に施された塗膜を有する積層体の製造方法により得られうる、積層体。
［１２］
基材とその主表面の少なくとも片方に施された塗膜を有する積層体において、該塗膜は２０ｎｍ以上７５ｎｍ未満の厚さを有し、
１８５ｎｍ以上３００ｎｍ以下の波長領域における平均透過率が、
該塗膜を有しない基材の平均透過率に対して０．５ポイント以上高いことを特徴とする積層体。
【０００８】
本発明者は、更に、下記の本発明を完成するに至った。
すなわち本発明（積層体）とその好ましい態様又は実施形態は、以下［１３］～［２５］に関するが、それに限定されない。
［１３］
基材とその主表面の少なくとも片方に施された塗膜を有する積層体であって、
該塗膜は、多孔質構造を有し、厚さ２０ｎｍ以上１００ｎｍ未満の塗膜であり、
該積層体は、波長１５０ｎｍ以上３００ｎｍ未満のいずれかの波長における透過率が８０．０％以上であることを特徴とする積層体。
［１４］
該積層体の波長１８５ｎｍにおける透過率が９１．０％以上であることを特徴とする［１３］に記載の積層体。
［１５］
塗膜は、その表面におけるナトリウム、カリウム、マグネシウム、カルシウム、アルミニウム及びケイ素の原子数の総和に対する炭素の原子数の比が１．００以下である、［１３］～［１４］のいずれかに記載の積層体。
［１６］
塗膜は、無機微粒子を含む［１３］～［１５］のいずれかに記載の積層体。
［１７］
無機微粒子は、シリカを含む無機微粒子である、［１６］に記載の積層体。
［１８］
無機微粒子は、その一次粒子径が１ｎｍ以上５０ｎｍ未満である、［１６］又は［１７］に記載の積層体。
［１９］
アルコキシシラン、水、酸触媒、及び造孔剤を含むコート液を基材に塗布する工程；及び、２００℃以上１０００℃以下の温度で１０分より長い熱処理工程を含む、製造方法により得られうる、［１３］～［１８］のいずれかに記載の積層体。
［２０］
塗膜は、その走査型電子顕微鏡の断面画像での、輝度の分布における尖度が０．３２０以下である、［１１］～［１９］のいずれかに記載の積層体。
［２１］
塗膜の算術平均粗さが０．１ｎｍ以上１０．０ｎｍ以下である［１１］～［２０］のいずれかに記載の積層体。
［２２］
基材が、石英ガラスあるいはサファイアガラスである［１１］～［２１］のいずれかに記載の積層体。
［２３］
基材の厚みが、０．１ｍｍ以上１００ｍｍ以下である［１１］～［２２］のいずれかに記載の積層体。
［２４］
コート剤を基材に塗布する工程；及び、２００℃以上１０００℃以下の温度で１０分より長い熱処理工程を含む、製造方法により得られうる、［１２］～［２３］のいずれかに記載の積層体。
［２５］
コート剤を基材に塗布する工程；及び、２００℃以上１０００℃以下の温度で１０分より長い熱処理工程を含む、基材とその主表面の少なくとも片方に施された塗膜を有する積層体の製造方法により得られうる、積層体。
【０００９】
また、本発明（コート液）とその好ましい態様又は実施形態は、以下［２６］～［３１］に関するが、それに限定されない。
［２６］
アルコキシシラン、水、酸触媒及び造孔剤と、沸点が１２１℃を超え１９０℃未満である液体分散媒Ａとを含むコート液であって、該コート液の全量を１００質量％として、液体分散媒Ａの重量比率が０．５質量％以上１５質量％未満であるコート液。
［２７］
アルコキシシランとして、下記のアルコキシシランＣ０１及びアルコキシシランＣ０２を含有し、アルコキシシラン中に含まれるＳｉＯ
２
の重量の合計に対するアルコキシシランＣ０２中に含まれるＳｉＯ
２
の重量の比（［アルコキシシランＣ０２中に含まれるＳｉＯ
２
の重量］／［アルコキシシラン中に含まれるＳｉＯ
２
の重量の合計］）が０．００以上０．５０以下である、［２６］に記載のコート液。
アルコキシシランＣ０１：
テトラアルコキシシラン及び下記一般式（０１）で表されるアルコキシシランの縮合物から選択される少なくとも１種のアルコキシシラン。
一般式（０１）
TIFF
2025123183000002.tif
25
29
（式中、各Ｒはそれぞれ独立に、炭素数１～６のアルキル基を表す。ｎは２～１０００の整数である。）
アルコキシシランＣ０２：
下記一般式（０２）で表されるアルコキシシラン及びその縮合物から選択される少なくとも１種のアルコキシシラン。
Ｓｉ（Ｒ
ａ
）
ｑ
（Ｒ
ｂ
）
４－ｑ
（０２）
式（０２）中、Ｒ
ａ
は、水素原子又は非加水分解性の有機基を表し、Ｒ
ｂ
は、加水分解性基を表す。ｑは１～２の整数を表す。
［２８］
コート液が、沸点が１００℃未満である液体分散媒Ｂを含むことを特徴とする、［２６］又は［２７］に記載のコート液。
［２９］
造孔剤が有機アンモニウム塩である［２６］～［２８］のいずれかに記載のコート液。
［３０］
酸触媒が、ギ酸、酢酸、プロピオン酸、ブタン酸、シュウ酸、マレイン酸、フタル酸、フマル酸、塩酸、硝酸、硫酸、及びリン酸からなる群から選択される少なくとも１種を含む［２６］～［２９］のいずれかに記載のコート液。
［３１］
アルコキシシラン中に含まれるＳｉＯ
２
の重量の合計に対する造孔剤の重量の比（［造孔剤の重量］／［アルコキシシラン中に含まれるＳｉＯ
２
の重量の合計］）が０．１０以上である、［２６］～［３０］のいずれかに記載のコート液。
【発明の効果】
【００１０】
本発明によれば、高い耐摩耗性・耐アルカリ性と高い紫外透過率を両立する積層体の製造方法、積層体、及び積層体の製造に使用するコート液を提供できる。
【発明を実施するための形態】
（【００１１】以降は省略されています）
