公開番号2025122408
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2024017862
出願日2024-02-08
発明の名称移動端末試験装置とその移動端末試験方法
出願人アンリツ株式会社
代理人弁理士法人日誠国際特許事務所
主分類H04B 17/29 20150101AFI20250814BHJP(電気通信技術)
要約【課題】測定にかかる時間を削減させることができる移動端末試験装置を提供すること。
【解決手段】複数の角度、測定回数、信号設定の変更を行なって、時間経過に対する信号レベルの変化を複数回測定し、測定結果に基づいてbeam selection processの時間を推定し、推定されたbeam selection processの時間からWait timeを求め、対応するDUT100と関連付けてWaittime管理テーブル16bに記憶するWaittime解析制御部18cを備える。

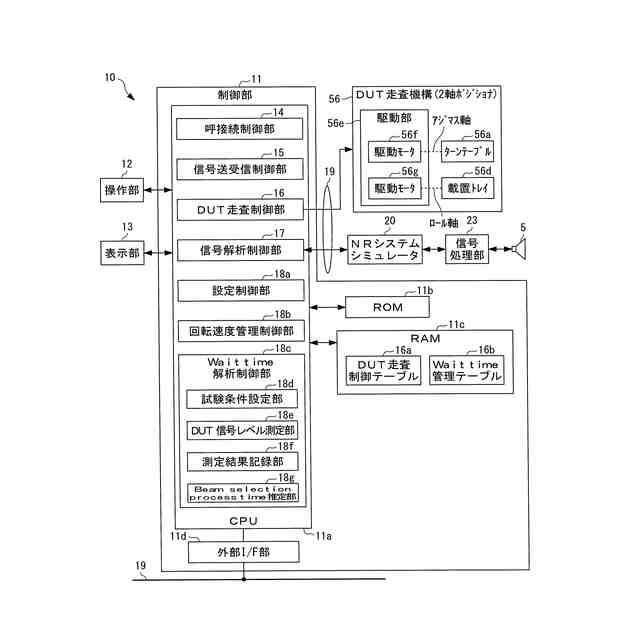

【選択図】図3
特許請求の範囲【請求項１】

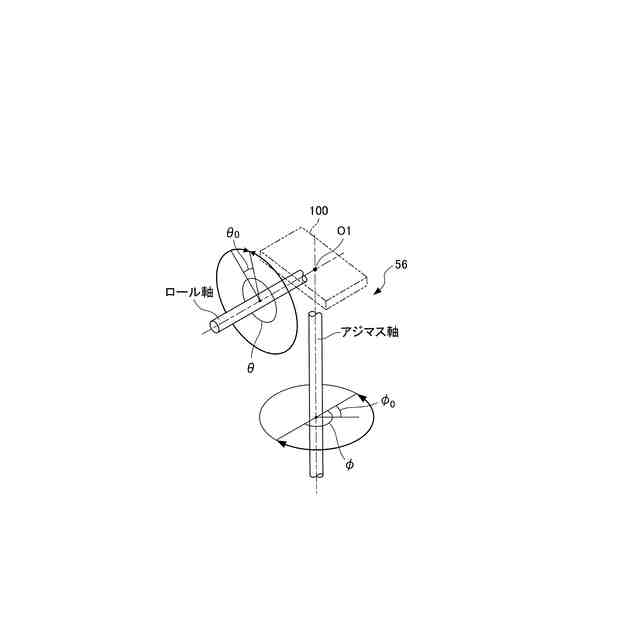

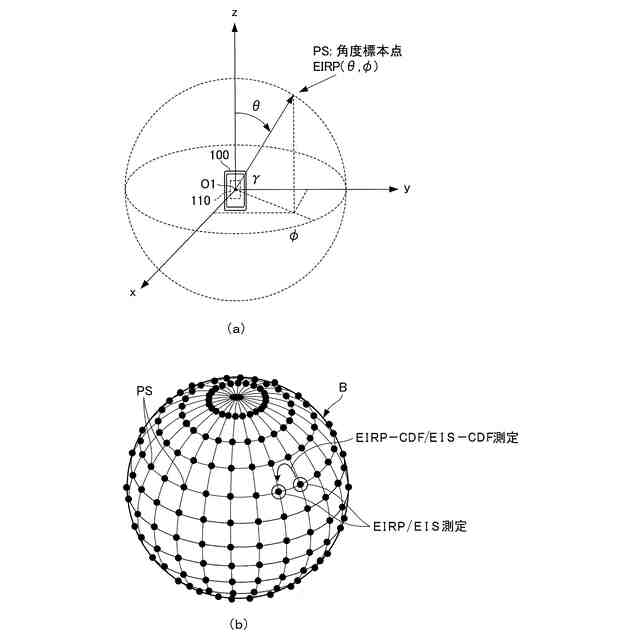

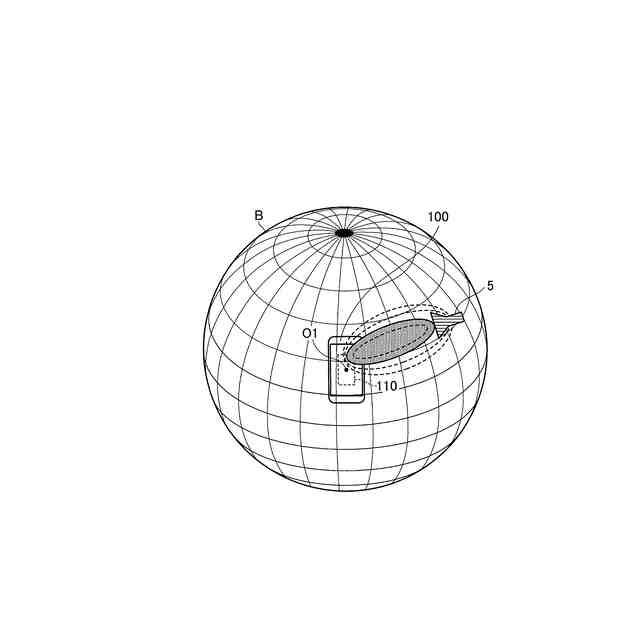

電波暗箱（５０）の内部空間（５１）内に設けられ、駆動モータ（５６ｆ、５６ｇ）によってそれぞれ回転駆動可能なアジマス軸及びロール軸を有し、被試験対象を、球座標系の中心を基準点として該球座標系の予め設定された複数の角度標本点を順次向くように回転させるポジショナ（５６）と、

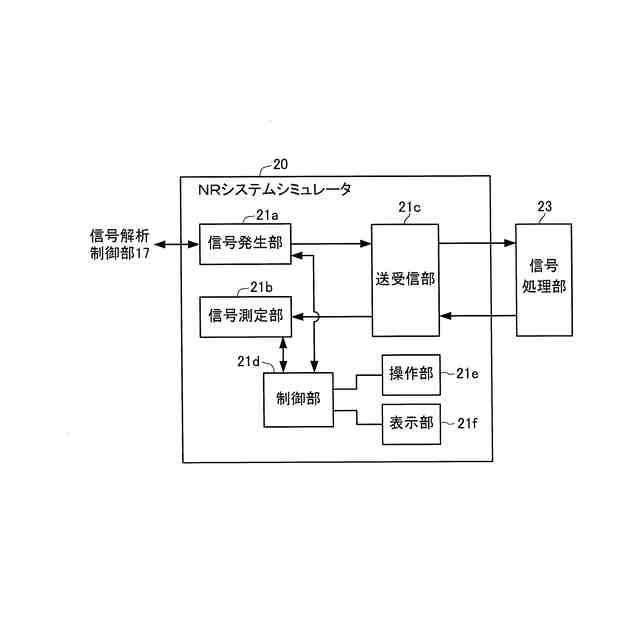

前記内部空間内の試験用アンテナ（５）に接続される模擬測定装置（２０）と、
前記試験用アンテナから前記被試験対象である移動端末（１００）に対して試験信号を送信し、該試験信号を受信した前記移動端末から送信される被測定信号を前記試験用アンテナで受信させ、該受信された被測定信号に基づき前記移動端末に関する特定の測定項目を測定させる測定動作を、前記複数の角度標本点のそれぞれに対応する各測定ポジションで実施させるように前記模擬測定装置を制御する統合制御装置（１０）と、

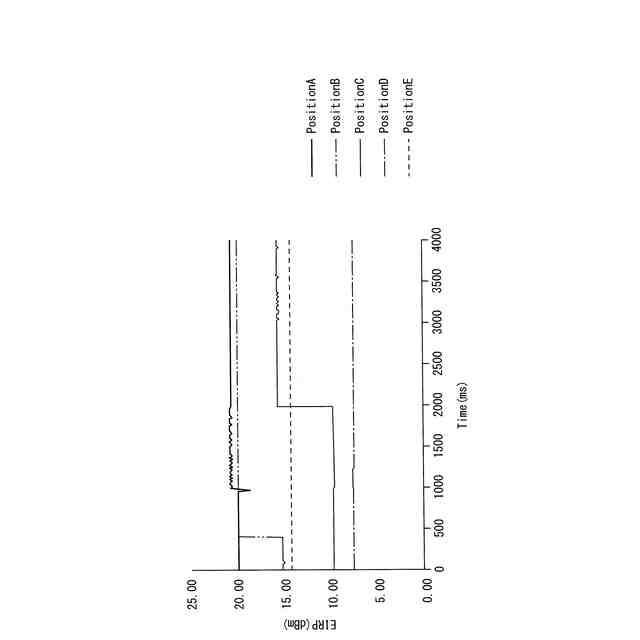

少なくとも前記移動端末の測定ポジションを変更した時の前記被測定信号の信号レベルの時間経過による変化を複数回測定し、測定結果に基づいてbeam selection processの時間を推定し、推定されたbeam selection processの時間からWait timeを求めるWaittime解析制御部（１８ｃ）と、を備える移動端末試験装置。
続きを表示（約 860 文字）【請求項２】
前記Waittime解析制御部は、更に、前記被測定信号を変更した時の前記被測定信号の信号レベルの時間経過による変化を複数回測定し、測定ポジションを変更した時の測定結果と前記被測定信号を変更した時の測定結果に基づいてbeam selection processの時間を推定する請求項１に記載の移動端末試験装置。
【請求項３】
前記Waittime解析制御部は、求められたWait timeを対応する前記移動端末に関連付けて記憶する請求項１または請求項２に記載の移動端末試験装置。
【請求項４】
電波暗箱（５０）の内部空間（５１）内に設けられ、駆動モータ（５６ｆ、５６ｇ）によってそれぞれ回転駆動可能なアジマス軸及びロール軸を有し、被試験対象を、球座標系の中心を基準点として該球座標系の予め設定された複数の角度標本点を順次向くように回転させるポジショナ（５６）と、
前記内部空間内の試験用アンテナ（５）に接続される模擬測定装置（２０）と、
前記試験用アンテナから前記被試験対象である移動端末（１００）に対して試験信号を送信し、該試験信号を受信した前記移動端末から送信される被測定信号を前記試験用アンテナで受信させ、該受信された被測定信号に基づき前記移動端末に関する特定の測定項目を測定させる測定動作を、前記複数の角度標本点のそれぞれに対応する各測定ポジションで実施させるように前記模擬測定装置を制御する統合制御装置（１０）と、を備える移動端末試験装置の移動端末試験方法であって、
少なくとも前記移動端末の測定ポジションを変更した時の前記被測定信号の信号レベルの時間経過による変化を複数回測定するステップと、
測定結果に基づいてbeam selection processの時間を推定するステップと、
推定されたbeam selection processの時間からWait timeを求めるステップと、を備える移動端末試験方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＯＴＡ（Over The Air）環境下で移動端末が設置されたポジショナの角度を変更しながら信号をやり取りすることにより移動端末を試験する移動端末試験装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年開発が進んでいる、ミリ波帯の広帯域な信号を使用するＩＥＥＥ８０２．１１ａｄや５Ｇセルラ等に対応した無線信号を送受信する無線端末については、無線端末が備えている無線通信用のアンテナに対して、通信規格ごとに定められた送信電波の出力レベルや受信感度を測定し、所定の基準を満たすか否かを判定する性能試験が行なわれる。
【０００３】

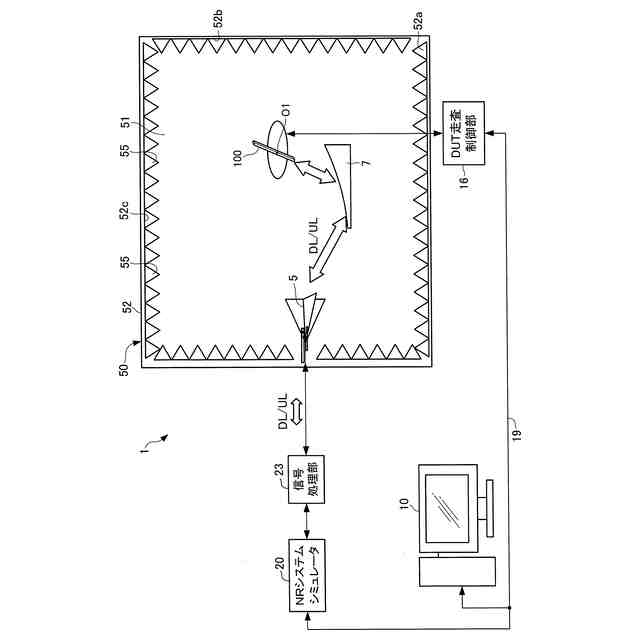

例えば、第５世代移動通信システム（以下、「５Ｇ」ともいう）のＮＲシステム（New Radio System）用の無線端末（以下、「５Ｇ無線端末」という）を被試験対象（Device Under Test：ＤＵＴ）とする性能試験においては、周囲の電波環境に影響されないコンパクト・アンテナ・テスト・レンジ（Compact Antenna Test Range：以下、「ＣＡＴＲ」という）と称する電波暗箱（ＯＴＡチャンバ）を用いたＯＴＡ試験が実施される。
【０００４】
ＯＴＡ試験を実施可能な従来の無線端末測定装置の一例として、無線端末を、電波暗箱や電波暗室などの測定空間内で基準点を中心に回転させつつ、無線端末から送信される電波を測定用アンテナで受信し、その受信信号から無線端末の放射電力特性（等価等方性放射電力（ＥＩＲＰ：Equivalent Isotropic Radiated Power）、等価等方感度（ＥＩＳ：Equivalent Isotropic Sensitivity）、全球面放射電力（ＴＲＰ：Total Radiated Power）など）を求めるものが知られている。
【０００５】
特許文献１には、ＯＴＡ環境下で球座標系の全ての方位を順次向くように回転されるＤＵＴの測定において、各測定ポジションでの測定の進捗状況を表示することが記載されている。
【先行技術文献】
【特許文献】
【０００６】
特許第７２２７１９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
３ＧＰＰ（Third Generation Partnership Project）では、測定角度や信号設定の変更がある場合、beam selection processの時間としてWait timeをとることになっている。
【０００８】
３ＧＰＰでは、Wait timeのデフォルトとしてBEAM_SELECT_WAIT_TIME = 3 secが適用されている。
【０００９】
このため、測定角度や信号設定の変更がある度にWait timeが適用され、測定時間がかかる要因となっている。
【００１０】
なお、測定規格上は、beam selection processの時間が分かっている場合はWait timeを短縮してもよいことになっているが、beam selection processの時間を知る方法は示されていない。
（【００１１】以降は省略されています）
