特許ウォッチ

公開番号2025122348
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2024017748
出願日2024-02-08
発明の名称カッティングプロッタ
出願人グラフテック株式会社
代理人個人
主分類B26D 7/26 20060101AFI20250814BHJP(切断手工具;切断;切断機)
要約【課題】ペンツールの抜き差しを行うことなく、2箇所のペン保持部を使い分けできるカッティングプロッタを提供する。

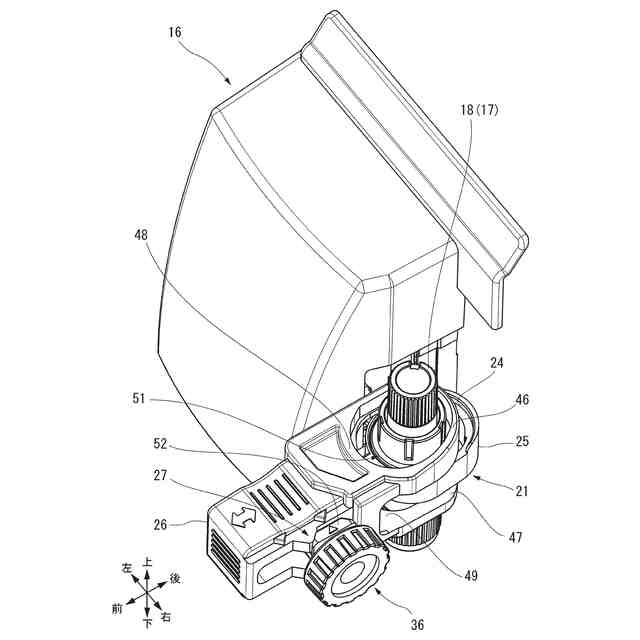

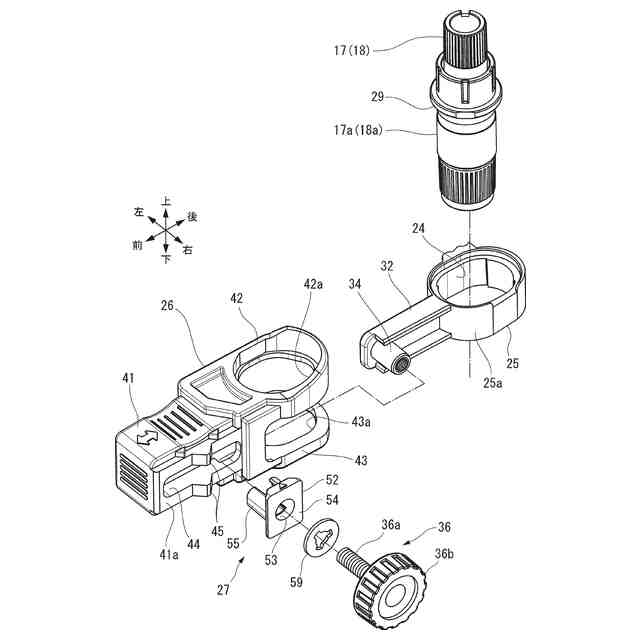

【解決手段】ステージの上方で移動するペンキャリッジ16と、ペンキャリッジ16に設けられてペンツール17を保持するツールホルダ21とを備える。ツールホルダ21は、ペンツール挿入用の貫通孔24を有する支持部材25と、前後方向へ移動するスライド部材26と、スライド部材26を前後方向に押圧する押圧機構27とを備える。貫通孔24の開口形状は、ペンツール17が前端から後端まで移動可能な長孔形状である。スライド部材26は、ペンツール17を貫通孔の一端部または他端部に押し付ける第1、第2の押圧部(前端部48,49、後端部46,47)を有する。支持部材25とスライド部材26とには、ペンツール17の上下方向への移動を規制する係合構造51が設けられている。
【選択図】図3
特許請求の範囲【請求項１】

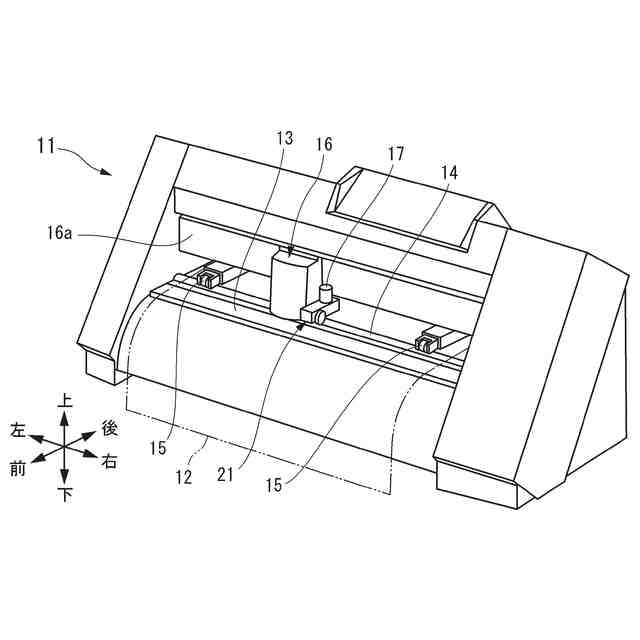

被切断媒体が送られる搬送路を形成するステージと、
前記ステージの上方で前記被切断媒体の搬送方向とは直交する水平方向に移動するペンキャリッジと、
前記ペンキャリッジに上下方向に移動可能に設けられ、ペンツールを上下方向に延びる姿勢で保持するツールホルダとを備え、
前記ツールホルダは、

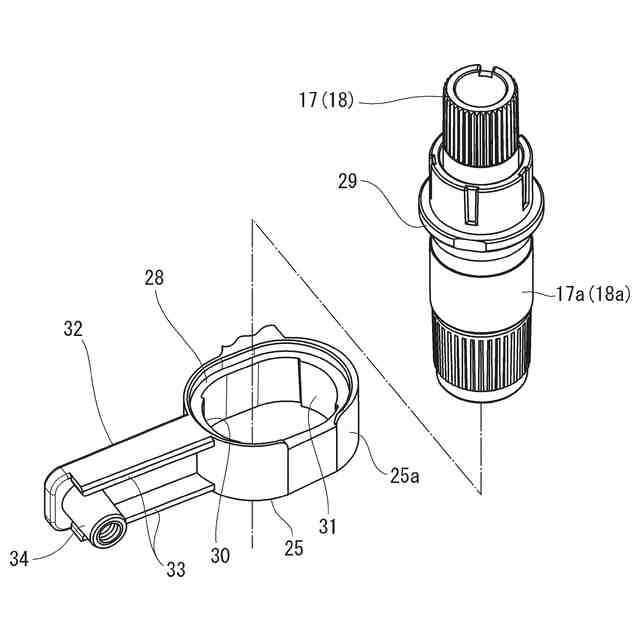

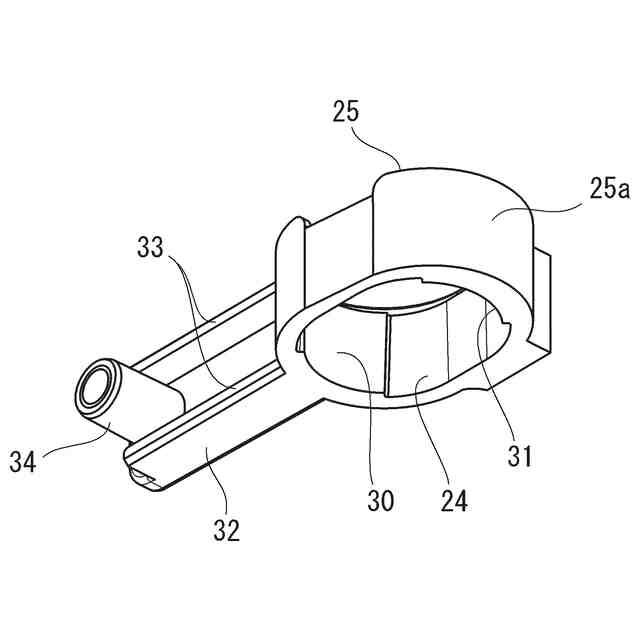

前記ペンツールが挿入される貫通孔を有する支持部材と、

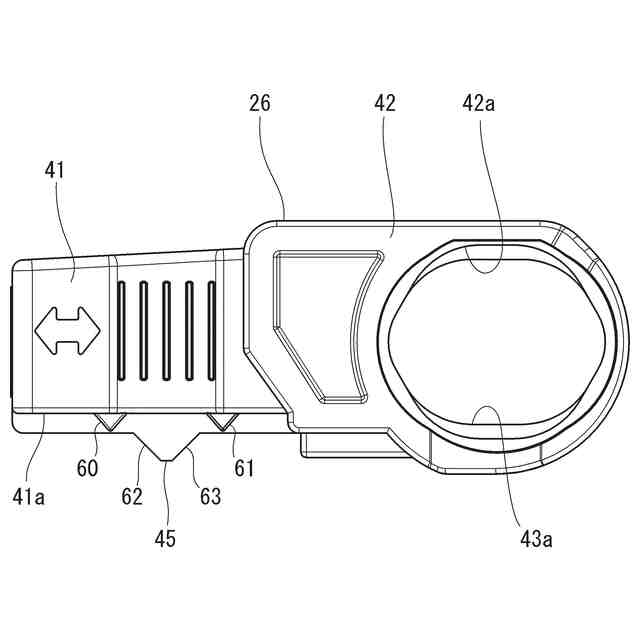

前記支持部材に前記搬送方向に移動自在に支持されたスライド部材と、
前記スライド部材を前記支持部材に対して前記搬送方向の一方または他方に押圧する押圧機構とを備え、

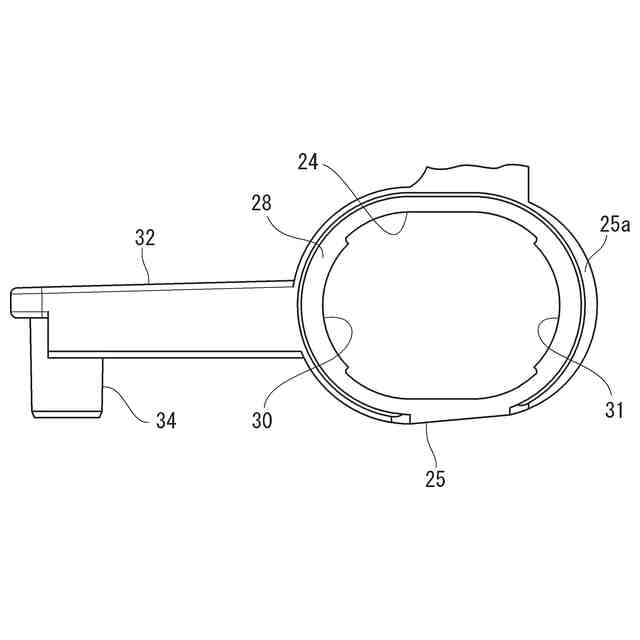

前記貫通孔の開口形状は、前記搬送方向に長い長円状であって、前記ペンツールが前記搬送方向の一端から他端まで移動可能となる形状に形成され、
前記スライド部材は、
前記支持部材に対して前記搬送方向の一方に移動することにより、前記搬送方向における前記貫通孔の一端部に前記ペンツールを押し付ける第１の押圧部と、
前記支持部材に対して前記搬送方向の他方に移動することにより、前記搬送方向における前記貫通孔の他端部に前記ペンツールを押し付ける第２の押圧部とを有し、
前記支持部材と前記スライド部材とには、前記ペンツールが前記貫通孔の前記一端部または前記他端部に押し付けられた状態で前記ペンツールに係合して前記ペンツールの前記支持部材に対する上下方向への移動を規制する係合構造が設けられていることを特徴とするカッティングプロッタ。
続きを表示（約 870 文字）【請求項２】
請求項１に記載したカッティングプロッタにおいて、
前記スライド部材の前記第１の押圧部と前記第２の押圧部は、前記支持部材より上方と、前記支持部材より下方とにそれぞれ設けられていることを特徴とするカッティングプロッタ。
【請求項３】
請求項１に記載したカッティングプロッタにおいて、

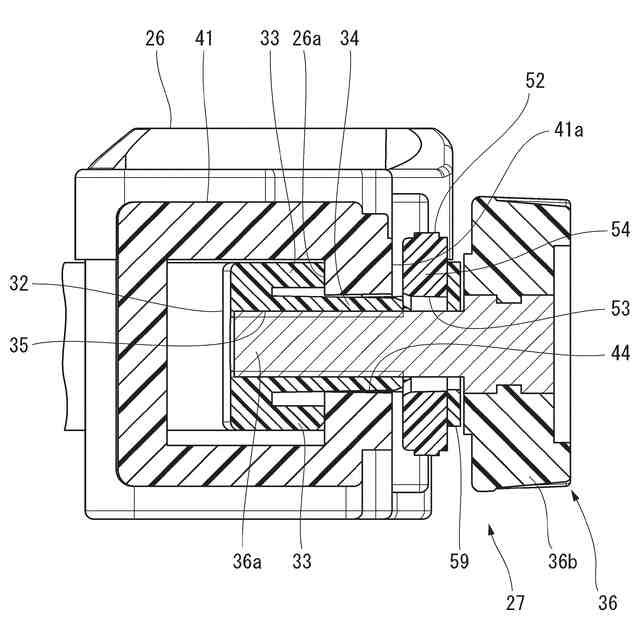

前記押圧機構は、
前記支持部材にねじ部材によって取付けられた押圧子と、
前記スライド部材に前記押圧子と対向するように形成された受圧面とを有し、
前記押圧子と前記受圧面は、前記押圧子から前記受圧面に加えられた押圧力が前記スライド部材を前記搬送方向へ移動させる推力に変換されるカムを構成していることを特徴とするカッティングプロッタ。
【請求項４】
請求項１に記載したカッティングプロッタにおいて、
前記係合構造は、
前記貫通孔の上側の開口部に設けられ、前記ペンツールの外周部に設けられている鍔部が載置される段部と、
前記スライド部材の前記第１の押圧部と前記第２の押圧部とに設けられ、前記鍔部に上方から重なる突起とによって構成されていることを特徴とするカッティングプロッタ。
【請求項５】
請求項１～請求項４の何れか一つに記載のカッティングプロッタにおいて、
前記ステージには、前記水平方向に延びる溝からなる全カット用の第１のペン受け部と、前記水平方向に延びる面からなるハーフカット・筆記用の第２のペン受け部とが前記搬送方向に間隔をおいて設けられ、
前記貫通孔の前記一端部に押し付けられた前記ペンツールの位置を第１の位置とし、前記貫通孔の前記他端部に押し付けられた前記ペンツールの位置を第２の位置としたとき、前記第１の位置は、前記第１のペン受け部と第２のペン受け部とのうちの一方のペン受け部の上方に位置付けられ、前記第２の位置は、他方のペン受け部の上方に位置付けられていることを特徴とするカッティングプロッタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ペンキャリッジに２箇所のペンツール取付部が設けられたカッティングプロッタに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来のカッティングプロッタとしては、被切断媒体をステージ上で前後方向に送りながら、カッティングペンを有するペンキャリッジを左右方向に移動させてカッティングを行うものがある。この種のカッティングプロッタのうち、被切断媒体を切断する全カットと、粘着シートの剥離紙を残してシート部分のみを切断するハーフカットとを実施可能なカッティングプロッタにおいては、カッティングペンの取付位置を全カット時とハーフカット時とで変更できる構成が採られている。
【０００３】

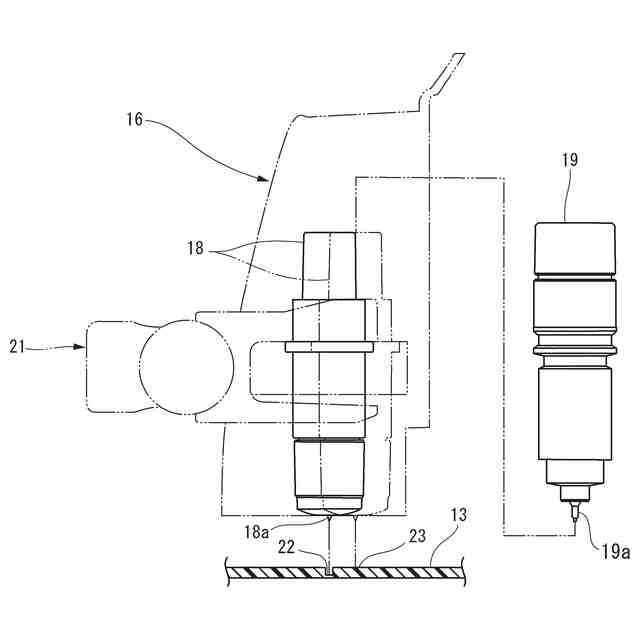

カッティングペンの取付位置を変更する理由は、全カット時とハーフカット時とでは被切断媒体を支える部分の形状が異なるからである。全カットは、カッティングペンの刃が被切断媒体を貫通できるように、ステージに形成された溝の上で実施される。一方、ハーフカットは、被切断媒体を支えながら行う必要があるので、ステージに形成された面の上で実施される。全カット用の溝とハーフカット用の面は、被切断媒体の搬送方向に離れて設けられている。なお、従来のカッティングプロッタとしては、カッティングペンの代わりに筆記ペンを装着し、被切断媒体に描画を行うことが可能なものもある。筆記ペンは、カッティングペンでハーフカットを行う時の取付位置に取り付けられる。以下においては、カッティングペンと筆記ペンのいずれにも適用できる場合には、これらの部材を「ペンツール」として説明する。
【０００４】
カッティングペンの取付位置を変更することが可能なペンキャリッジは、例えば図１７に示すように形成されている。図１７に示すペンキャリッジ１が設けられるカッティングプロッタにおいては、図示していない被切断媒体が図１７の左下から右上に向かう方向に搬送される。ここでは被切断媒体の搬送方向の上流側をカッティングプロッタの前側とし、搬送方向の下流側をカッティングプロッタの後側として説明する。
【０００５】
図１７に示すペンキャリッジ１には、カッティングペン２を支持するツールホルダ３が上下方向に移動可能に設けられている。
ツールホルダ３は、上下方向に延びる貫通孔４が形成された本体５と、本体５にねじ部材６によって取付けられたツール固定具７とを備えている。ねじ部材６およびツール固定具７は、本体５の前端部に設けられている。ねじ部材６は、雄ねじ６ａ（図１８参照）を有し、雄ねじ６ａが前後方向に延びる状態で本体５にねじ込まれている。
ツール固定具７は、ねじ部材６を本体５にねじ込むことにより後側に進み、ねじ部材６を緩めることによって前側に進む。
【０００６】
貫通孔４は、前側のペン保持部８と、後側のペン保持部９とを有している。前側のペン保持部８と後側のペン保持部９は、それぞれカッティングペン２を上方から挿入できるように形成されており、これらの前側のペン保持部８と後側のペン保持部９に個々に挿入されたカッティングペン２が前後方向や左右方向に移動することができないように構成されている。
カッティングペン２は、貫通孔４に挿入される円柱状の軸部２ａと、軸部２ａの上部から径方向の外側に突出する環状の鍔部２ｂとを有している。鍔部２ｂは、軸部２ａが前側のペン保持部８あるいは後側のペン保持部９に挿入されることにより本体５の上面に載置される。鍔部２ｂが本体５に重なることによって、カッティングペン２が本体５に脱落することがないように保持される。なお、後側のペン保持部９には、カッティングペン２の代わりに図示していない筆記ペンを取り付ける場合もある。筆記ペンにもカッティングペン２と同様に鍔部が設けられている。
【０００７】
ツール固定具７は、前側のペン保持部８あるいは後側のペン保持部９に保持されたカッティングペン２を後方に押して前側のペン保持部８あるいは後側のペン保持部９に固定するためものである。ツール固定具７は、上下一対の突片７ａ，７ｂを有している。
前側のペン保持部８にカッティングペン２を取り付ける場合は、ねじ部材６を緩め、図１８に示すようにツール固定具７を相対的に前側に移動させた状態で行う。図１８は、カッティングペン２の内部を省略して描いてある。この場合、ねじ部材６を本体５から脱落しない程度に緩めた状態でカッティングペン２を前側のペン保持部８に挿入し、その後、ねじ部材６を本体５にねじ込む。このようにねじ部材６が本体５にねじ込まれることにより、ツール固定具７の上側および下側の突片７ａ，７ｂがカッティングペン２を前方から後方に向けて押し、カッティングペン２が前側のペン保持部８内に固定される。上側の突片７ｂは、カッティングペン２の鍔部２ｂに上方から接触し、鍔部２ｂを本体５と協働して挟んでカッティングペン２の上方への移動を規制する。
【０００８】
後側のペン保持部９にカッティングペン２を取り付ける場合は、図１９に示すように、後側のペン保持部９にカッティングペン２が挿入された状態で、ツール固定具７がカッティングペン２に達するまでねじ部材６を本体５にねじ込む。そして、ツール固定具７の上側および下側の突片７ａ，７ｂがカッティングペン２を押し、カッティングペン２が後側のペン保持部９に押し付けられて固定される。この場合も上側の突片７ａが鍔部２ｂに上から重なる。
【発明の概要】
【発明が解決しようとする課題】
【０００９】
図１７～図１９に示す従来のツールホルダ３においては、被切断媒体を切断する全カットを行った後に続けてハーフカットを行うような場合に問題が生じる。すなわち、全カット後にカッティングペン２を例えば前側のペン保持部８から上方に引き抜き、その後に後側のペン保持部９に挿入する必要がある。このため、全カットを行う形態と、ハーフカットを行う形態とを切り替えるときにカッティングペン２の抜き差し作業が毎回生じ、煩わしいという問題があった。
【００１０】
また、カッティングペン２をツールホルダ３に固定する構造についても複数の問題があった。第１の問題は、前側のペン保持部８にカッティングペン２を組み付ける場合にねじ部材６のねじ掛かり量が少なくなり、ねじ部材６が本体５から脱落し易いことである。なお、このような不具合は、雄ねじ６ａの長さを長くすることにより解消することが可能であるが、そのような構成を採るとペンキャリッジ１が大型化してしまう。
（【００１１】以降は省略されています）
