発明の名称空気浄化装置
出願人日機装株式会社
代理人弁理士法人平田国際特許事務所
主分類A61L 9/20 20060101AFI20250813BHJP(医学または獣医学;衛生学)
要約【課題】空気浄化性能を高めることができる空気浄化装置を提供する。
【解決手段】空気浄化装置1は、紫外光を発する紫外光源2と、紫外光源2から発される紫外光を反射する第1反射部3と、紫外光源2から発され第1反射部3にて反射される紫外光を第1反射部3へ向けて反射するとともに、第1反射部3との間に空気流路11を形成する第2反射部4とを備える。
【選択図】図1
特許請求の範囲【請求項１】
紫外光を発する紫外光源と、
前記紫外光源から発される紫外光を反射する第１反射部と、
前記紫外光源から発され前記第１反射部にて反射される紫外光を前記第１反射部へ向けて反射するとともに、前記第１反射部との間に空気流路を形成する第２反射部と、を備える、
空気浄化装置。
続きを表示（約 600 文字）【請求項２】
前記第１反射部は、凹曲面状に形成されている、
請求項１に記載の空気浄化装置。
【請求項３】
前記第１反射部は、凹面鏡にて構成されている、
請求項２に記載の空気浄化装置。
【請求項４】
前記第２反射部は、凹曲面状に形成されている、
請求項１又は２に記載の空気浄化装置。
【請求項５】
前記第２反射部は、凹面鏡にて構成されている、
請求項４に記載の空気浄化装置。
【請求項６】
前記空気流路の開口部に配置されたファンを更に備える、
請求項１又は２に記載の空気浄化装置。
【請求項７】
前記ファンは、前記紫外光源が発する紫外光を吸収する材料からなる、
請求項６に記載の空気浄化装置。
【請求項８】
前記紫外光源は、発光ダイオードであり、
前記第１反射部は、前記紫外光源の指向半値角内の領域よりも広い領域に形成されている、
請求項１又は２に記載の空気浄化装置。
【請求項９】
室内の天井に設けられた照明機器接続部に接続可能なコネクタ部を更に有する、
請求項１又は２に記載の空気浄化装置。
【請求項１０】
前記室内を照らす照明部を更に有する、
請求項９に記載の空気浄化装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、空気浄化装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、下駄箱、ゴミ箱等の臭気を伴う密閉空間を脱臭するための脱臭装置が開示されている。特許文献１に記載の脱臭装置は、光源と、光源から発された光を反射する凹面鏡と、凹面鏡にて反射された光が照射される光触媒エレメントとを備える。そして、特許文献１に記載の脱臭装置においては、光源から発された光が、凹面鏡にて反射されて光触媒エレメントに照射されることで、光触媒が活性化されて匂い物質が分解される。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－２０１９９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の脱臭装置おいては、光源が発する光自身の空気浄化能力を向上させることについては考慮されていない。
【０００５】
本発明は、前述の事情に鑑みてなされたものであり、空気浄化性能を高めることができる空気浄化装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、前記の目的を達成するため、紫外光を発する紫外光源と、前記紫外光源から発される紫外光を反射する第１反射部と、前記紫外光源から発され前記第１反射部にて反射される紫外光を前記第１反射部へ向けて反射するとともに、前記第１反射部との間に空気流路を形成する第２反射部と、を備える、空気浄化装置を提供する。
【発明の効果】
【０００７】
本発明によれば、空気浄化性能を高めることができる空気浄化装置を提供することが可能となる。
【図面の簡単な説明】
【０００８】

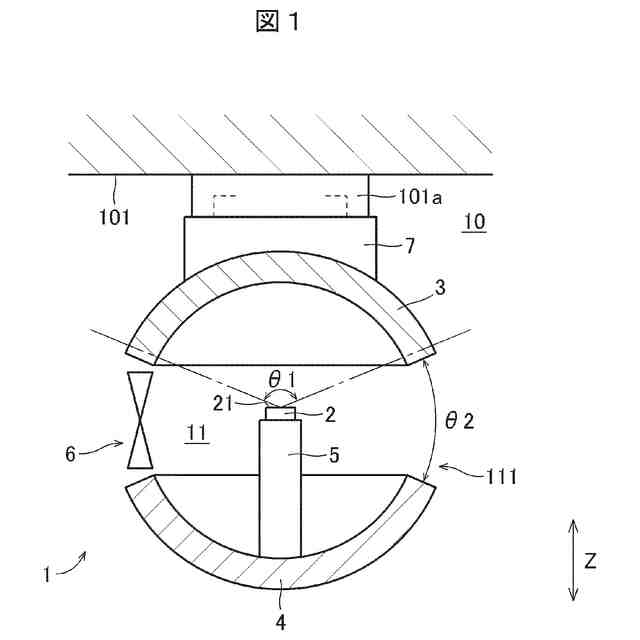

第１の実施の形態における、空気浄化装置の一部断面図である。

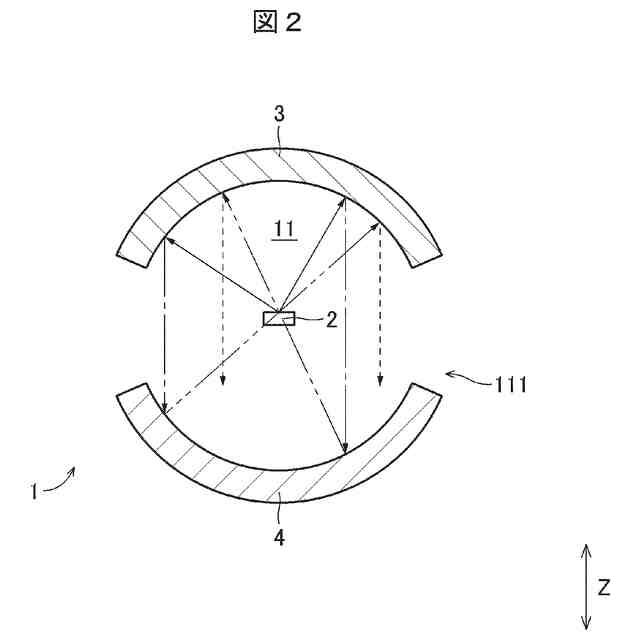

図１から紫外光源と第１反射部の断面と第２反射部の断面とを抜き出して表したものである。

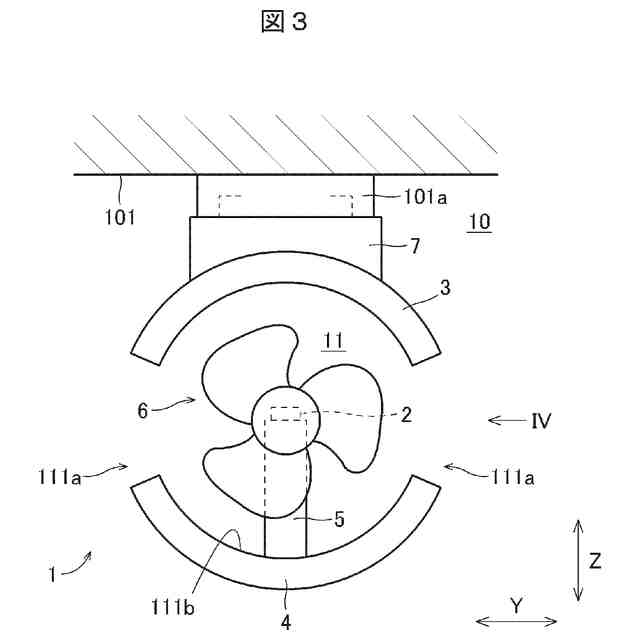

第２の実施の形態における、空気浄化装置の正面図である。

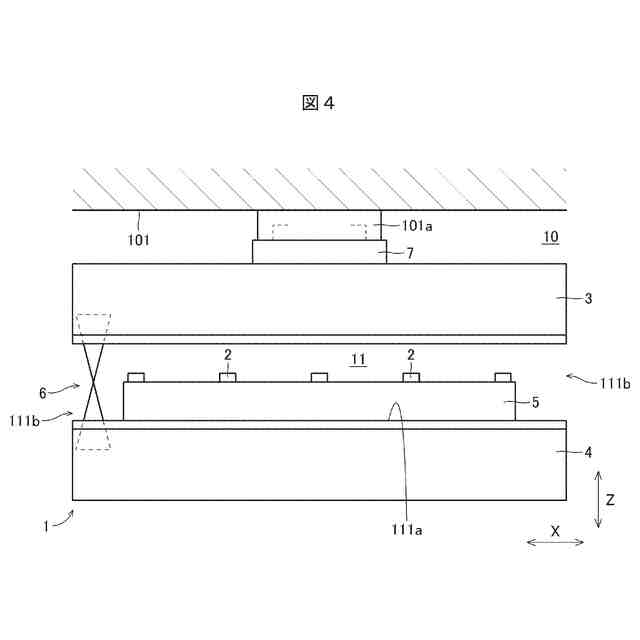

図３のＩＶ線矢視図である。

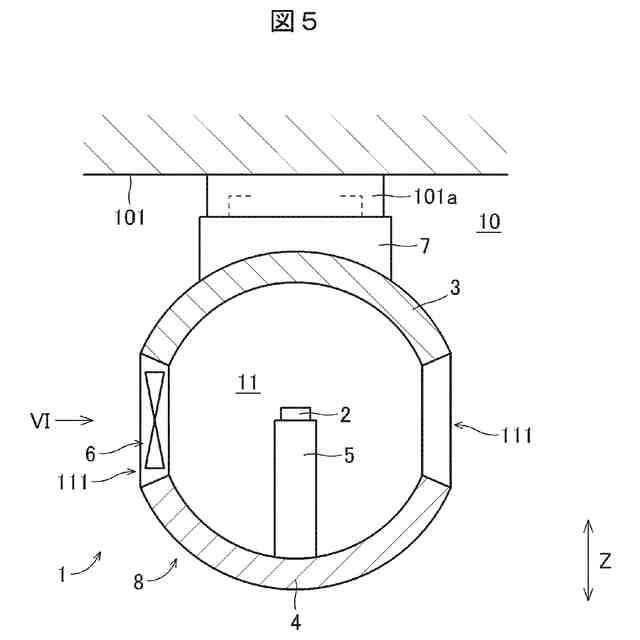

第３の実施の形態における、空気浄化装置の一部断面図である。
図５のＶＩ線矢視図である。
第４の実施の形態における、空気浄化装置の一部断面図である。
【発明を実施するための形態】
【０００９】
［第１の実施の形態］
本発明の第１の実施の形態について、図１及び図２を参照して説明する。なお、以下に説明する実施の形態は、本発明を実施する上での好適な具体例として示すものであり、技術的に好ましい種々の技術的事項を具体的に例示している部分もあるが、本発明の技術的範囲は、この具体的態様に限定されるものではない。
【００１０】
（空気浄化装置１）
図１は、本形態における、空気浄化装置１の一部断面図である。図２は、図１から紫外光源２と第１反射部３の断面と第２反射部４の断面とを抜き出して表したものである。図２においては、紫外光源２から発される紫外光の経路の２例を表している。図２においては、紫外光から発されて第１反射部３にて反射される前の紫外光の経路を実線の矢印で表し、第１反射部３にて１回目に反射された後の紫外光の経路を一点鎖線の矢印で表し、第２反射部４にて反射された後の紫外光の経路を二点鎖線の矢印で表し、第１反射部３に２回目に反射された後の紫外光の経路を破線にて表している。
（【００１１】以降は省略されています）
