公開番号2025137521
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2025110502,2024035266
出願日2025-06-30,2024-03-07
発明の名称医療機器、表示方法およびプログラム
出願人日機装株式会社
代理人個人
主分類A61M 1/14 20060101AFI20250911BHJP(医学または獣医学;衛生学)
要約【課題】医療機器への消耗品の取付手順を分かりやすく表示する。

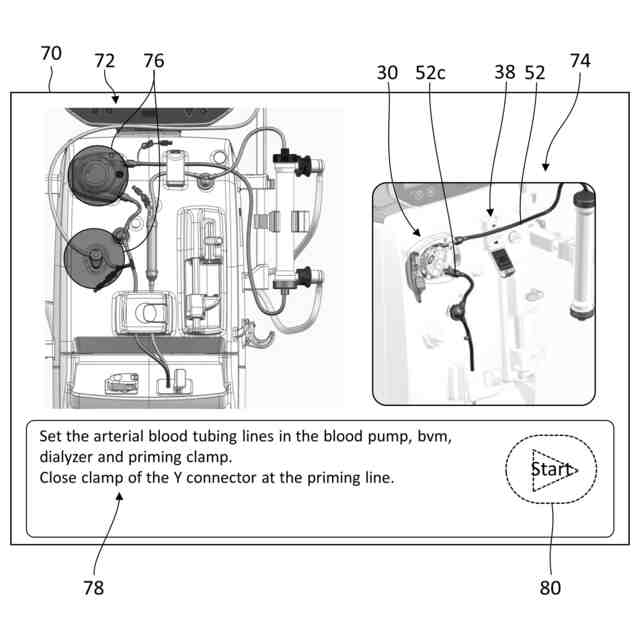

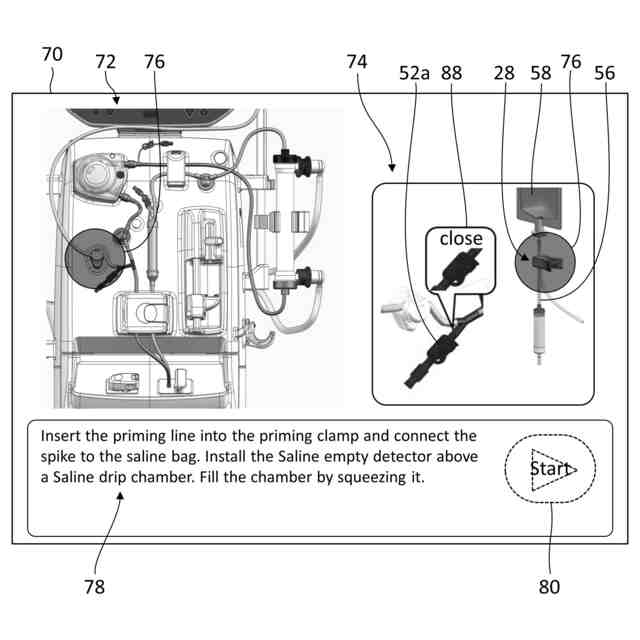

【解決手段】医療機器は、複数の取付部を備える本体部と、複数の取付部が描かれる全体画像72と、複数の取付部に少なくとも一つの消耗品を取り付ける取付手順に含まれる複数の工程のうちの少なくとも一つの工程が描かれる詳細画像74と、全体画像72および詳細画像74の少なくとも一方の部分に重畳される付帯画像76とを表示可能な表示部と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
複数の取付部を備える本体部と、
前記複数の取付部が描かれる全体画像と、前記複数の取付部に少なくとも一つの消耗品を取り付ける取付手順に含まれる複数の工程のうちの少なくとも一つの工程が描かれる詳細画像と、前記全体画像および前記詳細画像の少なくとも一方の部分に重畳される付帯画像とを表示可能な表示部と、を備える、
医療機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、医療機器、表示方法およびプログラムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
医療機器は、治療ごとに使い捨てされる消耗品とともに使用されることがある。例えば、血液透析に用いられる血液浄化装置は、血液浄化器や血液回路などを消耗品として使用する。血液浄化装置に設けられる表示部には、血液浄化器や血液回路などの消耗品を血液浄化装置に取り付けるための取付手順が表示される（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－２５４２５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
医療機器への消耗品の取付手順が複雑であり、複数の工程にわたるような場合に、取付手順をユーザに分かりやすく表示できることが好ましい。
【０００５】
本発明はこうした課題に鑑みてなされたものであり、その例示的な目的のひとつは、医療機器への消耗品の取付手順を分かりやすく表示する技術を提供することにある。
【課題を解決するための手段】
【０００６】
本発明のある態様の医療機器は、複数の工程を備える取付手順にしたがって、少なくとも一つの消耗品が取り付けされる複数の取付部を備える本体部と、複数の取付部が描かれる全体画像と、複数の工程のうちの少なくとも一つの工程が描かれる詳細画像と、全体画像および詳細画像の少なくとも一方の部分に重畳される付帯画像とを表示可能な表示部と、を備える。
【０００７】
本発明の別の態様は、表示方法である。この方法は、複数の工程を備える取付手順にしたがって、少なくとも一つの消耗品が取り付けされる医療機器の複数の取付部が描かれる全体画像と、複数の工程のうちの少なくとも一つの工程が描かれる詳細画像と、全体画像および詳細画像の少なくとも一方の部分に重畳される付帯画像とを医療機器の表示部に表示させる。
【０００８】
本発明のさらに別の態様は、プログラムである。このプログラムは、複数の工程を備える取付手順にしたがって、少なくとも一つの消耗品が取り付けされる医療機器の複数の取付部が描かれる全体画像と、複数の工程のうちの少なくとも一つの工程が描かれる詳細画像と、全体画像および詳細画像の少なくとも一方の部分に重畳される付帯画像とを医療機器の表示部に表示させる機能をコンピュータに実現させる。
【０００９】
なお、以上の構成要素の任意の組み合わせや本発明の構成要素や表現を、方法、装置、システムなどの間で相互に置換したものもまた、本発明の態様として有効である。
【発明の効果】
【００１０】
本発明によれば、医療機器への消耗品の取付手順を分かりやすく表示できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
