公開番号2025119217
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024013972
出願日2024-02-01
発明の名称吊掛装置
出願人株式会社川口技研
代理人
主分類A47G 29/00 20060101AFI20250806BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】吊下具を取り付けている取付ねじが緩んだり壊れた時に落下を防止することができること。
【解決手段】
吊掛装置は、天井Cに取り付けられる一対の支持具1・1に、それぞれ一対の吊下具2・2が取り付けられている。支持具1は、基板部7の表面中央部に筒状部8を立設して成り、筒状部8には、正面板下部に取付孔12を、内側面板中程部に取付孔13を、その横隣部に操作窓14をそれぞれ設けてある。筒状部8の内側面板の内面には、摺動溝24を設けその下端の終端部に係合部25を設けてある。吊下具2は、筒状部8の摺動溝24内で操作窓14の上方に対応する位置には、係合突起17が出没自在にばねで付勢されて取り付けられている。
【選択図】図3
特許請求の範囲【請求項１】
室内の天井等に取り付けられる一対の支持具の下方に、それぞれ吊下具を取り付け、その吊下具の下端部に吊掛棒の両端部を取り付けた吊掛装置において、支持具に設けた下方に開口する筒状部に、吊下具の上端部を挿入して取付ねじで取り付けて成り、吊下具には係合突起を設けると共に、支持具の筒状部の内面には係合部を設けて、取付ねじが緩んだり壊れた時に、係合突起が係合部に係合して落下を防止することを特徴とする吊掛装置。
続きを表示（約 210 文字）【請求項２】
室内の天井等に取り付けられる一対の支持具の下方に、それぞれ吊下具を取り付け、その吊下具の下端部に吊掛棒の両端部を取り付けた吊掛装置において、吊下具に設けた上方に開口する筒状部に、支持具の下端部を挿入して取付ねじで取り付けて成り、支持具には係合突起を設けると共に、吊下具の筒状部の内面には係合部を設けて、取付ねじが緩んだり壊れた時に、係合突起が係合部に係合して落下を防止することを特徴とする吊掛装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、主に室内の天井等に取り付けた一対の支持具にそれぞれ吊下具を取り付け、その先端部に吊掛棒を架け渡すように取り付けた吊掛装置であって、吊掛棒に洗濯物やハンガー等を掛けて使用する吊掛装置に関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来より、上述したような吊掛装置として、特開２０２３－１４１５５７号公報の第１の実施の形態に、シャフト２がソケット１２によって保持されている構造（従来例）が開示されている。
【０００３】
上記従来例では、ソケット１２は、筒状体でその円筒部１２２には、雌ネジ溝が切られた第１の貫通孔１２６と、その下方に、雌ネジ溝が切られた第２の貫通孔１２７が形成されており、シャフト２は、円筒形状の管材でアダプタ部２ａと、そのアダプタ部２ａよりも下方の本体部２ｂとを有し、アダプタ部２ａと本体部２ｂの境界近傍には、くびれ部２ｃが形成されている。
そして、第１の貫通孔１２６には、雄ネジ溝が形成された六角穴付き止めネジ１２８が捻じ込まれ、その先端部がシャフト２のくびれ部２ｃに係合されてシャフト２が抜け落ちることを防止し、さらに、第２の貫通孔１２７には、雌ネジ溝と螺合する雄ネジ溝が形成された六角穴付き止めネジ１２９が捻じ込まれ、シャフト２の外周面を押圧して、ソケット１２の円筒部１２２に挿入されたシャフト２がソケット１２に保持されるようになっている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－１４１５５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記従来例では、取り付けている六角穴付き止めネジ１２８・１２９が緩んだり、壊れたりした場合はシャフト２はすぐに落下し大変危険であるという問題があり、本発明は、この問題を解決するため、取り付けている取付ねじが緩んだり壊れたりしても直ちに落下することがない吊掛装置を提供することを課題としている。
【課題を解決するための手段】
【０００６】
本発明は、上記課題を解決するものであり、請求項１記載の発明は、室内の天井等に取り付けられる一対の支持具の下方に、それぞれ吊下具を取り付け、その吊下具の下端部に吊掛棒の両端部を取り付けた吊掛装置において、支持具に設けた下方に開口する筒状部に、吊下具の上端部を挿入して取付ねじで取り付けて成り、吊下具には係合突起を設けると共に、支持具の筒状部の内面には係合部を設けて、取付ねじが緩んだり壊れた時に、係合突起が係合部に係合して落下を防止することを特徴とする吊掛装置であり、請求項２記載の発明は、室内の天井等に取り付けられる一対の支持具の下方に、それぞれ吊下具を取り付け、その吊下具の下端部に吊掛棒の両端部を取り付けた吊掛装置において、吊下具に設けた上方に開口する筒状部に、支持具の下端部を挿入して取付ねじで取り付けて成り、支持具には係合突起を設けると共に、吊下具の筒状部の内面には係合部を設けて、取付ねじが緩んだり壊れた時に、係合突起が係合部に係合して落下を防止することを特徴とする吊掛装置である。
【発明の効果】
【０００７】
以上のように特許請求の範囲記載の発明によれば、吊下具を取り付けている取付ねじが緩んだり壊れた時に、係合突起が係合部に係合して落下を防止することができ、危険を回避することできるという効果がある。
【図面の簡単な説明】
【０００８】

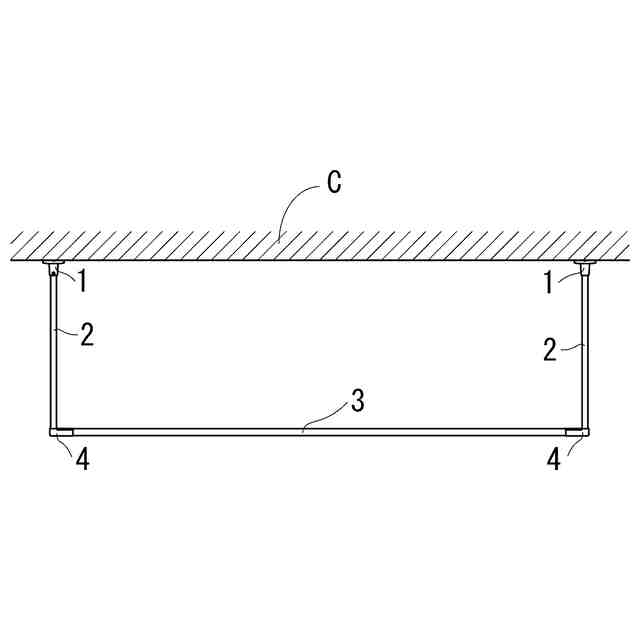

第一実施例の天井面に取り付けた状態を示す全体正面図。

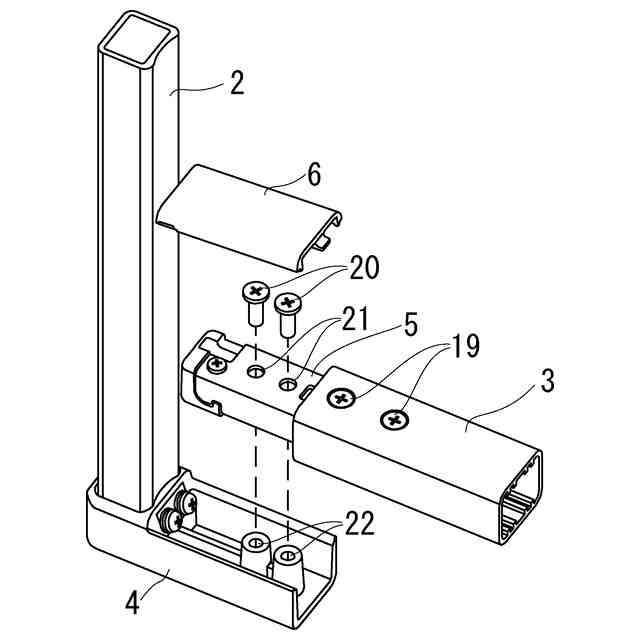

第一実施例の吊下具と吊掛棒の連結部分を示す分解斜視図。

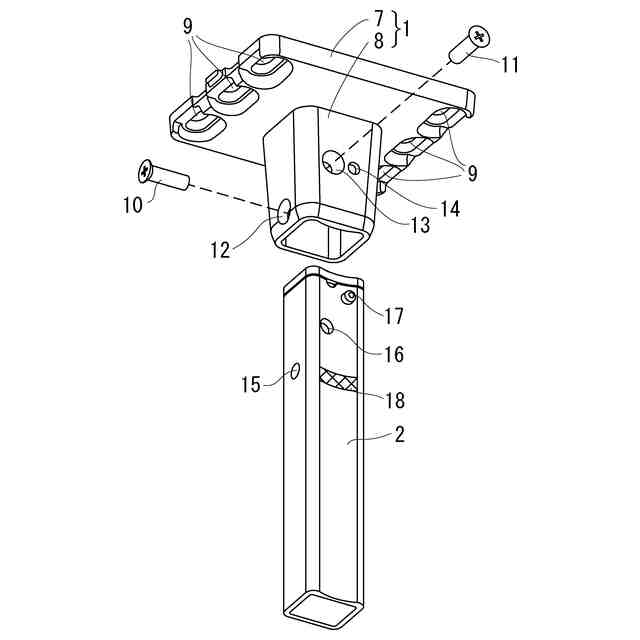

第一実施例の支持具と吊下具の連結部分を示す分解斜視図。

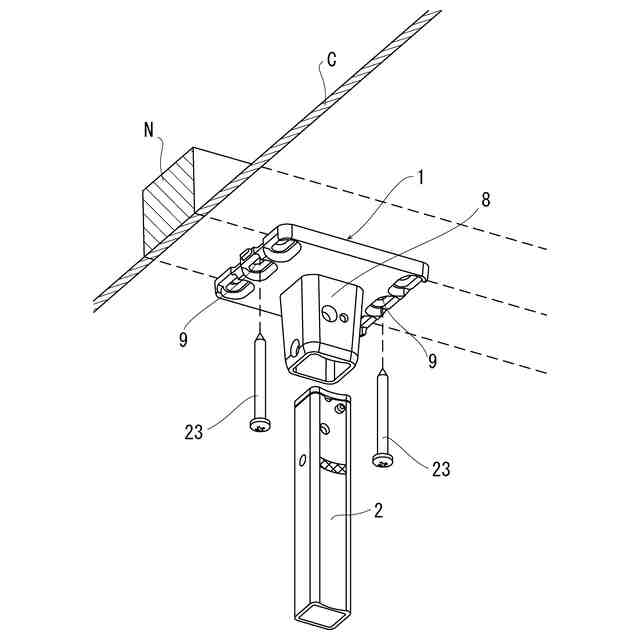

第一実施例の支持具を天井面に取り付ける状態を示す分解斜視図(野縁Ｎに取り付ける場合)。
第一実施例の支持具を天井面に取り付ける状態を示す分解斜視図(合板Ｇに取り付ける場合)。

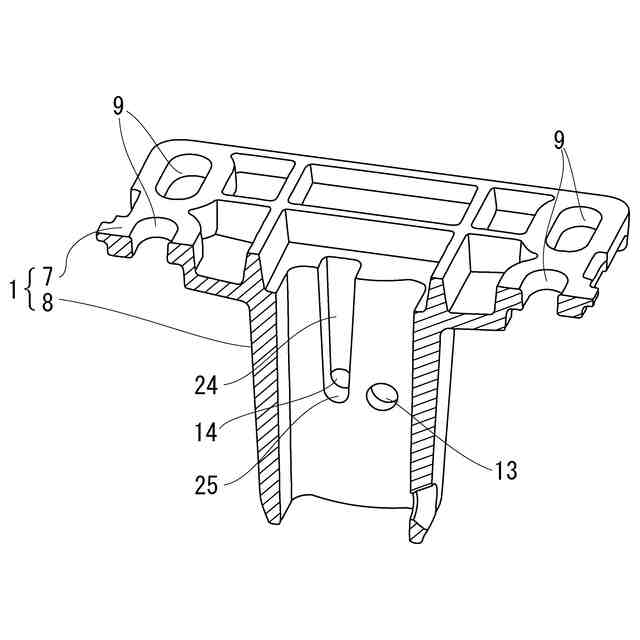

第一実施例の支持具を一部切り欠いた状態を示す斜視図。

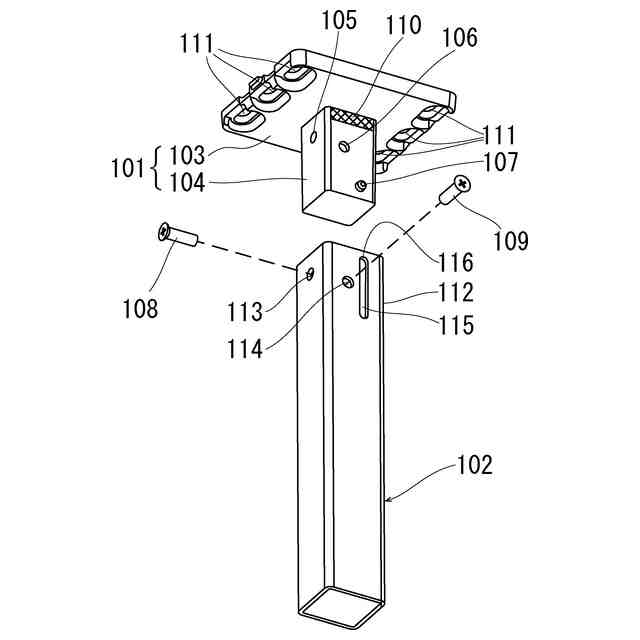

第二実施例の支持具と吊下具の連結部分を示す分解斜視図。
【０００９】
図１～図６に基づいて、本発明の第一実施例を説明する。
吊掛装置は、天井Ｃに取り付けられる一対の支持具１・１に、それぞれ一対の吊下具２・２が取り付けられており、それぞれ先端に連結具４・４を介して吊掛棒３の両端部が取り付けられ、この吊掛棒３に洗濯物を掛けたハンガー等を掛けて使用するものである。
【００１０】
支持具１は、略四角形板状の基板部７の表面中央部に角筒状の筒状部８を立設して成り、基板部７には前後部にそれぞれ３つづつの取付孔９・・・９を設け、筒状部８には、正面板下部に取付孔１２を、内側面板中程部に取付孔１３を、その横隣部に操作窓１４をそれぞれ設けてある。
また図６に示すように、筒状部８の内側面板の内面には、上部から操作窓１４に至る略垂直直線状で、後述する係合突起１７が摺動する摺動溝２４を設けて、その下端の終端部に係合突起１７が当接して係合する係合部２５を設けてある。
（【００１１】以降は省略されています）
