公開番号2025118341
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013611
出願日2024-01-31
発明の名称中綴じ折り装置および中綴じ折り装置の制御方法
出願人株式会社ホリゾン
代理人個人,個人,個人
主分類B42C 1/12 20060101AFI20250805BHJP(製本;アルバム;ファイル;特殊印刷物)
要約【課題】用紙束の幅方向の中心位置を適切に綴じる。

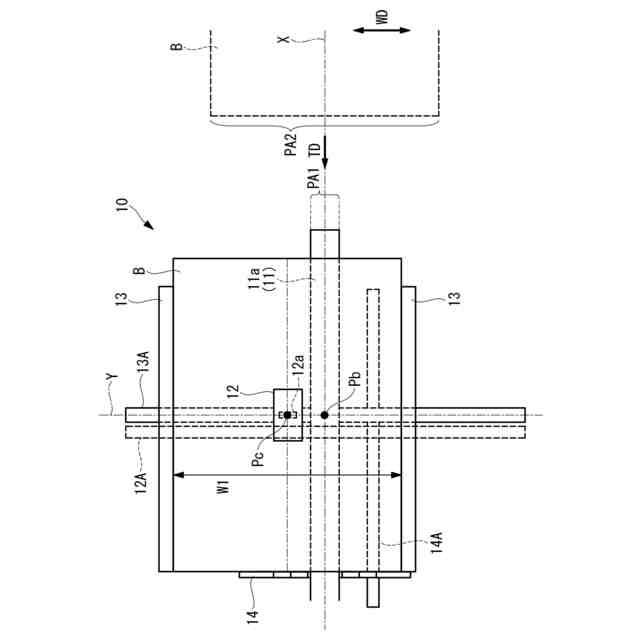

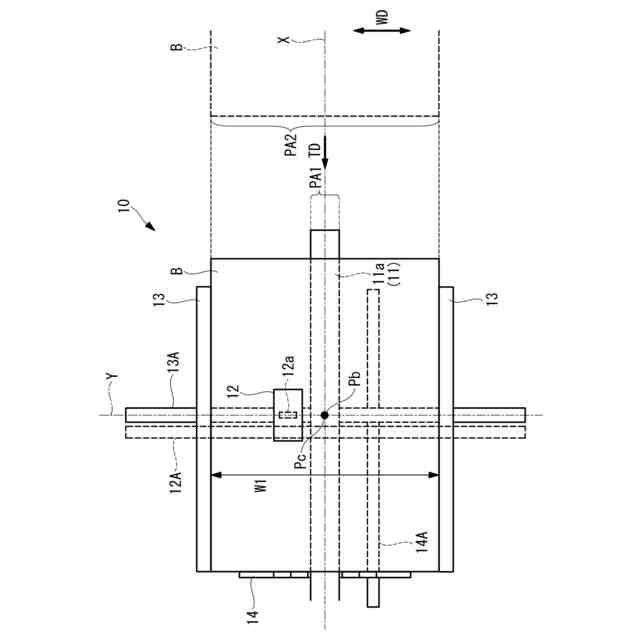

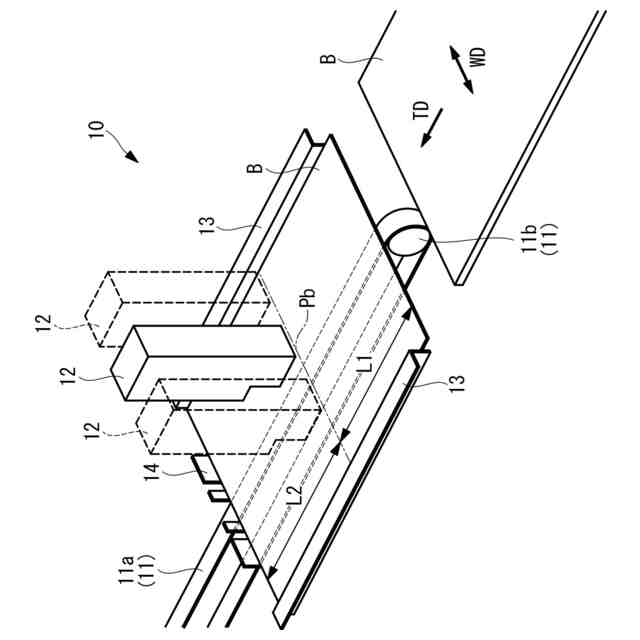

【解決手段】中綴じ機構10は、搬送部11と、用紙束Bを搬送方向TDにおける所定の綴じ位置Pbで綴じるステッチャー12と、用紙束Bの幅方向WDにおける位置を規制する一対のガイド部材13と、一対のガイド部材13を幅方向WDに移動させるガイド移動部13Aと、を有し、丁合機から搬送される用紙束Bが配置される幅方向WDの領域PA2に搬送部11が配置されており、制御部は、一対のガイド部材13の幅方向WDの中間位置にステッチャー12が配置されるようにガイド移動部13Aを制御し、中間位置にステッチャー12が配置され、かつ搬送部11が配置される所定領域PA1とは異なる位置にステッチャー12が配置される状態で、用紙束Bを所定の綴じ位置Pbで綴じるようステッチャー12を制御する中綴じ折り装置を提供する。
【選択図】図9
特許請求の範囲【請求項１】
中綴じ折り装置であって、

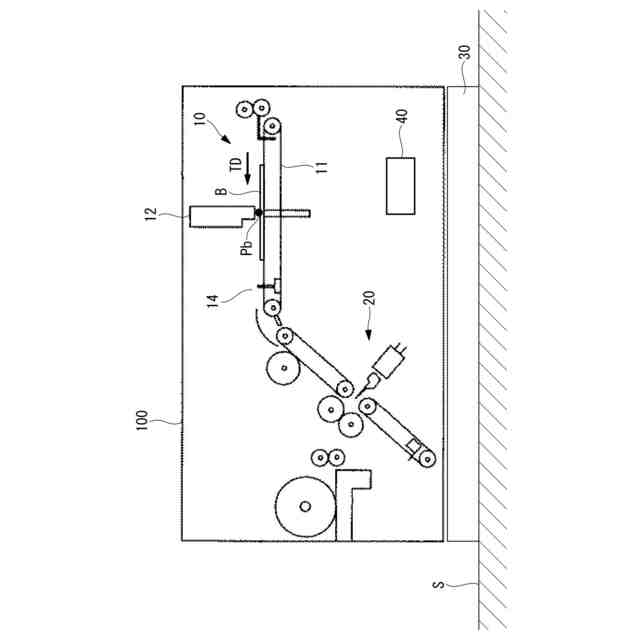

上流側装置から搬送方向に沿って搬送される用紙束を前記搬送方向における所定の綴じ位置で綴じる中綴じ機構と、
前記中綴じ機構により前記所定の綴じ位置が綴じられた前記用紙束を前記所定の綴じ位置で折る折り機構と、

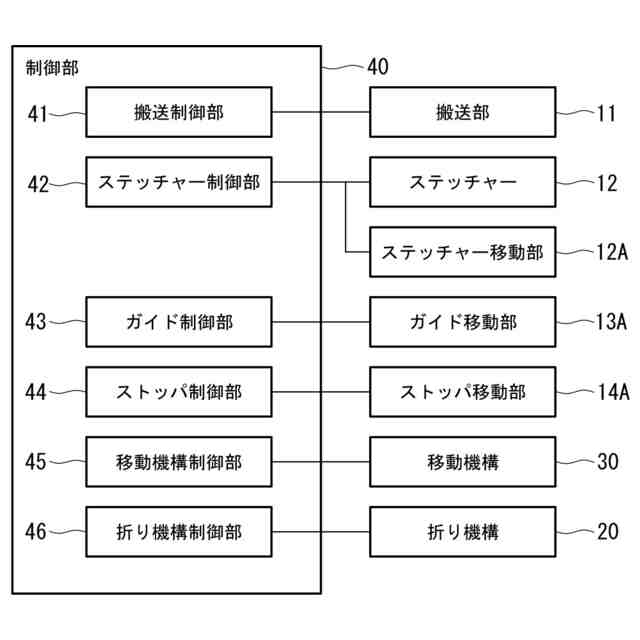

前記中綴じ折り装置を制御する制御部と、を備え、
前記中綴じ機構は、
前記搬送方向に沿って延びるように形成されるとともに前記搬送方向と直交する幅方向の所定領域に配置され、前記搬送方向の上流側から搬送される前記用紙束を前記搬送方向に搬送する搬送部と、
前記用紙束を前記搬送方向における前記所定の綴じ位置で綴じるステッチャーと、
前記搬送部を挟むように前記幅方向に間隔を空けて配置されるとともに前記搬送部に配置される前記用紙束の前記幅方向における位置を規制する一対のガイド部材と、
一対の前記ガイド部材を前記搬送部および前記ステッチャーに対して前記幅方向に移動させるガイド移動部と、を有し、
前記上流側装置から搬送される前記用紙束が配置される前記幅方向の領域に前記搬送部が配置されており、
前記制御部は、
一対の前記ガイド部材の前記幅方向の中間位置に前記ステッチャーが配置されるように前記ガイド移動部を制御し、
前記中間位置に前記ステッチャーが配置され、かつ前記搬送部が配置される前記所定領域とは異なる位置に前記ステッチャーが配置される状態で、前記用紙束を前記所定の綴じ位置で綴じるよう前記ステッチャーを制御する中綴じ折り装置。
続きを表示（約 1,500 文字）【請求項２】
前記制御部は、
一対の前記ガイド部材の間に前記用紙束が配置された状態で、前記中間位置に前記ステッチャーが配置されるように前記ガイド移動部を制御し、
前記中間位置に前記ステッチャーが配置される状態で前記用紙束を前記所定の綴じ位置で綴じるよう前記ステッチャーを制御する請求項１に記載の中綴じ折り装置。
【請求項３】
前記中綴じ機構を前記幅方向に沿って移動させる移動機構を備え、
前記制御部は、前記上流側装置から搬送される前記用紙束の前記幅方向の中心位置が前記所定領域に配置されるように前記移動機構を制御する請求項２に記載の中綴じ折り装置。
【請求項４】
前記中綴じ機構を前記幅方向に沿って移動させる移動機構を備え、
前記制御部は、
前記上流側装置から搬送される前記用紙束の前記幅方向の中心位置に前記ステッチャーが配置されるように前記移動機構を制御し、
前記中間位置に前記ステッチャーが配置される状態で前記用紙束を前記所定の綴じ位置で綴じるよう前記ステッチャーを制御する請求項１に記載の中綴じ折り装置。
【請求項５】
前記制御部は、
前記ステッチャーにより前記所定の綴じ位置で綴じられた前記用紙束の前記幅方向の中心位置が前記所定領域に含まれるよう前記ガイド移動部を制御し、
前記所定領域に含まれるように前記中心位置が配置された前記用紙束を前記折り機構へ向けて搬送するよう前記搬送部を制御する請求項１から請求項４のいずれか一項に記載の中綴じ折り装置。
【請求項６】
前記中綴じ機構は、前記ステッチャーを前記搬送部に対して前記幅方向に移動させるステッチャー移動部を有し、
前記制御部は、前記搬送部が配置される前記所定領域とは異なる位置に前記ステッチャーが配置されるよう前記ステッチャー移動部を制御する請求項１から請求項４のいずれか一項に記載の中綴じ折り装置。
【請求項７】
中綴じ折り装置の制御方法であって、
前記中綴じ折り装置は、
上流側装置から搬送方向に沿って搬送される用紙束を前記搬送方向における所定の綴じ位置で綴じる中綴じ機構と、
前記中綴じ機構により前記所定の綴じ位置が綴じられた前記用紙束を前記所定の綴じ位置で折る折り機構と、を有し、
前記中綴じ機構は、
前記搬送方向に沿って延びるように形成されるとともに前記搬送方向に直交する幅方向の所定領域に配置され、前記搬送方向の上流側から搬送される前記用紙束を前記搬送方向に搬送する搬送部と、
前記用紙束を前記搬送方向における前記所定の綴じ位置で綴じるステッチャーと、
前記搬送部を挟むように前記幅方向に間隔を空けて配置されるとともに前記搬送部に配置される前記用紙束の前記幅方向における位置を規制する一対のガイド部材と、
一対の前記ガイド部材を前記搬送部および前記ステッチャーに対して前記幅方向に移動させるガイド移動部と、を有し、
前記上流側装置から搬送される前記用紙束が配置される前記幅方向の領域に前記搬送部が配置されており、

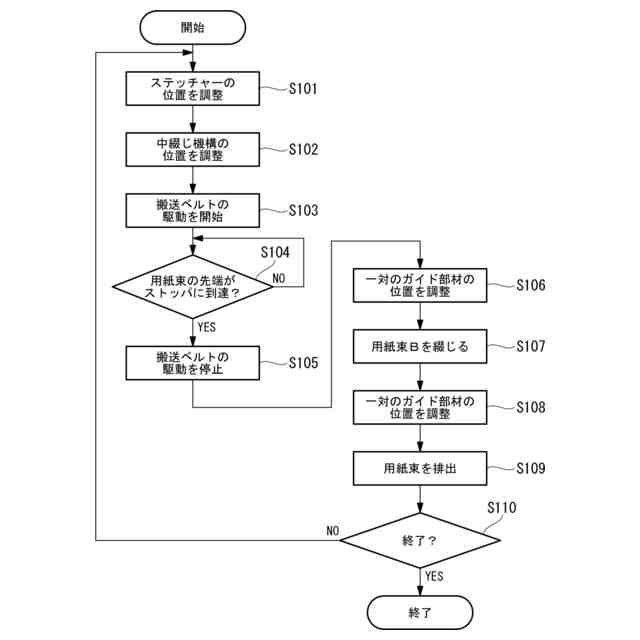

一対の前記ガイド部材の前記幅方向の中間位置に前記ステッチャーが配置されるように前記ガイド移動部を制御する第１制御工程と、
前記中間位置に前記ステッチャーが配置され、かつ前記搬送部が配置される前記所定領域とは異なる位置に前記ステッチャーが配置される状態で、前記用紙束を前記所定の綴じ位置で綴じるよう前記ステッチャーを制御する第２制御工程と、を備える中綴じ折り装置の制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、中綴じ折り装置および中綴じ折り装置の制御方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】

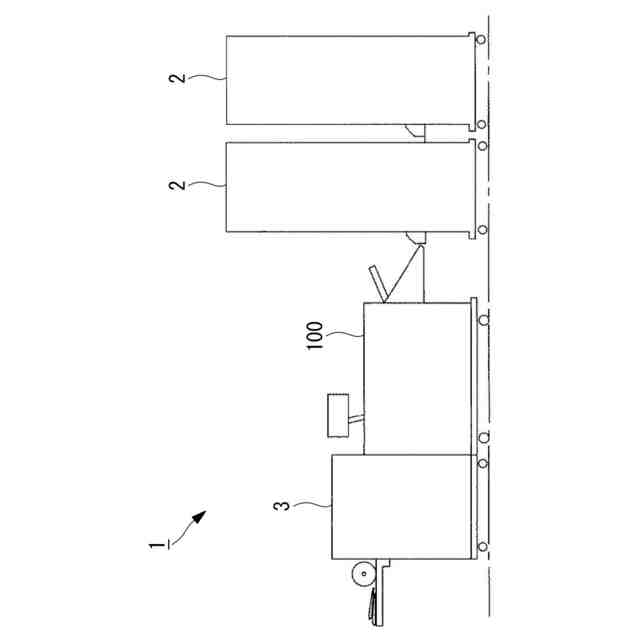

従来、丁合機から搬送される用紙束の搬送方向の中央部をステッチャーにより針金で綴じ、針金で綴じられたステッチャーの中央部を２つ折りにして冊子を作成する中綴じ折り装置が知られている（例えば、特許文献１参照）。特許文献１には、丁合機から搬入される用紙束を搬送ベルトにより搬送し、用紙束を所定の位置に止めてステッチャーにより針金で綴じることが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－２７９７９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
中綴じ折り装置において、丁合機から搬入される様々なサイズの用紙束を適切に搬送して中綴じをするためには、用紙束の搬送方向に直交する幅方向において、受け入れ可能な最も小さなサイズの用紙束を搬送できるように、搬送ベルトを配置するのが好ましい。例えば、種々のサイズの用紙束の中心位置が幅方向の所定位置と一致するように丁合機から搬入される場合、幅方向の所定位置に搬送ベルトを配置するのが好ましい。この場合、搬送ベルトが配置される位置は、用紙束の幅方向の中心位置と一致する。
【０００５】

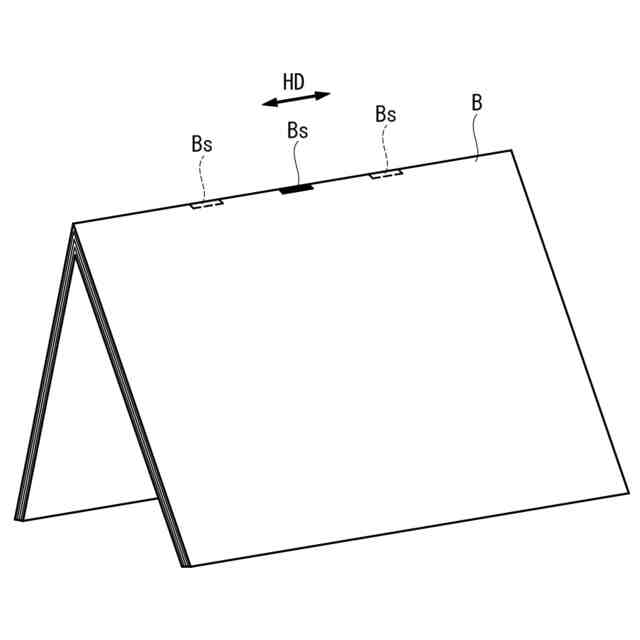

一方、中綴じ折り装置において、用紙束を折って作成される冊子の背の中央の１カ所または中央を含む複数個所（例えば、３カ所）を針金で綴じる処理が望まれる場合がある。この場合、中綴じ折り装置において、用紙束の幅方向の中心位置をステッチャーにより綴じる必要がある。しかしながら、搬送ベルトが配置される位置を用紙束の幅方向の中心位置と一致させる場合、搬送ベルトが存在することにより用紙束の幅方向の中心位置をステッチャーにより綴じることができない。
【０００６】
本発明は以上の問題に鑑みてなされたものであり、種々のサイズの用紙束の搬送を可能にしつつ用紙束の幅方向の中心位置を適切に綴じることが可能な中綴じ折り装置および中綴じ折り装置の制御方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様に係る中綴じ折り装置は、上流側装置から搬送方向に沿って搬送される用紙束を前記搬送方向における所定の綴じ位置で綴じる中綴じ機構と、前記中綴じ機構により前記所定の綴じ位置が綴じられた前記用紙束を前記所定の綴じ位置で折る折り機構と、前記中綴じ折り装置を制御する制御部と、を備え、前記中綴じ機構は、前記搬送方向に沿って延びるように形成されるとともに前記搬送方向と直交する幅方向の所定領域に配置され、前記搬送方向の上流側から搬送される前記用紙束を前記搬送方向に搬送する搬送部と、前記用紙束を前記搬送方向における前記所定の綴じ位置で綴じるステッチャーと、前記搬送部を挟むように前記幅方向に間隔を空けて配置されるとともに前記搬送部に配置される前記用紙束の前記幅方向における位置を規制する一対のガイド部材と、一対の前記ガイド部材を前記搬送部および前記ステッチャーに対して前記幅方向に移動させるガイド移動部と、を有し、前記上流側装置から搬送される前記用紙束が配置される前記幅方向の領域に前記搬送部が配置されており、前記制御部は、一対の前記ガイド部材の前記幅方向の中間位置に前記ステッチャーが配置されるように前記ガイド移動部を制御し、前記中間位置に前記ステッチャーが配置され、かつ前記搬送部が配置される前記所定領域とは異なる位置に前記ステッチャーが配置される状態で、前記用紙束を前記所定の綴じ位置で綴じるよう前記ステッチャーを制御する。
【０００８】
本発明の一態様に係る中綴じ折り装置によれば、上流側装置から搬送方向に沿って搬送される用紙束を中綴じ機構により所定の綴じ位置で綴じ、折り機構により所定の綴じ位置で折ることにより冊子を作成することができる。また、上流側装置から搬送される用紙束が配置される幅方向の領域に搬送部が配置される所定領域が含まれるため、種々のサイズの用紙束の搬送をすることができる。
【０００９】
また、一対のガイド部材の幅方向の中間位置にステッチャーが配置され、かつ用紙束を搬送する搬送部が配置される所定領域とは異なる位置にステッチャーが配置される状態で、用紙束が所定の綴じ位置でステッチャーにより綴じられる。そのため、搬送部が配置される所定領域にステッチャーが配置されることを防止しつつ、用紙束の幅方向の中心位置を適切に綴じることができる。
【００１０】
本発明の一態様に係る中綴じ折り装置において、前記制御部は、一対の前記ガイド部材の間に前記用紙束が配置された状態で、前記中間位置に前記ステッチャーが配置されるように前記ガイド移動部を制御し、前記中間位置に前記ステッチャーが配置される状態で前記用紙束を前記所定の綴じ位置で綴じるよう前記ステッチャーを制御する構成としてもよい。
（【００１１】以降は省略されています）
