公開番号2025118227
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013431
出願日2024-01-31
発明の名称固定具およびそれを備える取付装置
出願人株式会社コロナ
代理人個人,個人,個人,個人
主分類F16M 13/02 20060101AFI20250805BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】取付先の自由度の高い固定具および取付装置を提供する。
【解決手段】窓2を囲い、一対の額縁上下枠4a、4bおよび一対の額縁縦枠を有する額縁4に対して、一対の額縁上下枠4a、4bと平行に配置される一対の上下枠11、12と、一対の額縁縦枠と平行に配置される一対の縦枠13と、を有し、額縁4に機器を取り付ける枠部材10を、第一方向の突っ張り力で取り付けるために、枠部材10上で突っ張り力を発生させる固定具50であって、力を受け付ける入力部74と、入力部74より受け付ける力により額縁4と接触するように第一方向に突出して額縁4との間で突っ張り力を発生させる接触面と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
窓を囲い、一対の額縁上下枠および一対の額縁縦枠を有する額縁に対して、前記一対の額縁上下枠と平行に配置される一対の上下枠と、前記一対の額縁縦枠と平行に配置される一対の縦枠と、を有し、前記額縁に機器を取り付ける枠部材を、第一方向の突っ張り力で取り付けるために、前記枠部材上で前記突っ張り力を発生させる固定具であって、
力を受け付ける入力部と、
前記入力部より受け付ける前記力により前記額縁と接触するように前記第一方向に突出して前記額縁との間で前記突っ張り力を発生させる接触面と、を備える、固定具。
続きを表示（約 1,200 文字）【請求項２】
前記入力部が受け付けた力を前記第一方向の力に変換する変換部をさらに備え、
前記入力部は、前記第一方向に直交する第二方向の力を受け付ける、請求項１記載の固定具。
【請求項３】
前記変換部は、
前記第二方向側が前記第一方向と反対方向に位置するように傾斜する第一スライド面を有し、前記第二方向の力により前記第二方向に移動する第一スライド部材と、
前記第二方向側が前記第一方向と反対方向に位置するように傾斜し、前記第一スライド面に接触する第二スライド面を有し、前記第一スライド部材の前記第二方向への移動により前記第二スライド面が前記第一スライド面を滑ることにより前記第一方向に移動する第二スライド部材と、を有し、
前記接触面は、前記第二スライド部材に配置される、請求項２記載の固定具。
【請求項４】
前記入力部は、前記第二方向に沿う軸周りの回転力をユーザより受け付けることにより前記第二方向に移動するねじであり、ねじ頭とは反対の先端で前記第一スライド部材に前記第二方向の力を伝達する、請求項３記載の固定具。
【請求項５】
前記第一スライド部材および前記第二スライド部材を収容するケースをさらに備え、
前記固定具は、前記一対の上下枠に前記ケースを介して固定され、前記一対の額縁上下枠に対して前記一対の縦枠を前記突っ張り力で取り付ける、請求項３記載の固定具。
【請求項６】
前記固定具は、前記第一方向に立ち上がり前記第二方向において向かい合う前記一対の上下枠の一対の立ち上がり部により挟み込まれて固定される、請求項５記載の固定具。
【請求項７】
前記第一方向は上方向であり、前記第二方向は前記窓に関して室外に向う方向である、請求項２から６のいずれか一項記載の固定具。
【請求項８】
窓を囲い、一対の額縁上下枠および一対の額縁縦枠を有する額縁に機器を取り付けるための取付装置であって、
前記一対の額縁上下枠と平行に配置される一対の上下枠と、前記一対の額縁縦枠と平行に配置される一対の縦枠と、を有する枠部材と、
前記一対の額縁上下枠に対して縦方向に突っ張ることで前記機器を保持する前記枠部材を前記額縁に固定する前記請求項１から６のいずれか一項記載の前記固定具と、を備える取付装置。
【請求項９】
前記一対の上下枠は、
前記額縁に対して前記窓に関して室外側に配置される前記縦方向の立ち上がりと嵌まり合う嵌め合い部と、
前記立ち上がりと前記嵌め合い部の嵌まり合いを、締結力により固定する締結部材と、を有し、
前記枠部材は、前記固定具に代えて、前記嵌め合い部および前記締結部材により前記額縁に取り付け可能である、請求項８記載の取付装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、固定具、およびそれを備える機器などを窓枠に取り付けるための取付装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、特許文献１に、窓の額縁（窓枠）に空気調和機などの機器を取り付けるための取付装置として、窓据付装置が開示されている。この窓据付装置は、窓から垂れ下がった部分または立ち上がった部分に対して、締付力を利用した固定具を用いて固定されている。
【先行技術文献】
【特許文献】
【０００３】
実公平６－０１２４６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された窓据付装置は、窓据付装置を窓に固定するためには窓が垂れ下がった部分または立ち上がった部分を有していることが必要であるため、窓据付装置を取り付け可能な額縁が限定されてしまう。このため、取付先を限定することのない取付装置が求められている。
【０００５】
本発明はこのような事情を考慮してなされたもので、取付先の自由度の高い固定具および取付装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る固定具は、上述した課題を解決するために、窓を囲い、一対の額縁上下枠および一対の額縁縦枠を有する額縁第一部材に対して、一対の額縁上下枠と平行に配置される一対の上下枠と、一対の額縁縦枠と平行に配置される一対の縦枠と、を有し、額縁に機器を取り付ける枠部材第二部材を、第一方向の突っ張り力で取り付けるために、枠部材第二部材上で突っ張り力を発生させる固定具であって、力を受け付ける入力部と、入力部より受け付ける力により額縁第一部材と接触するように第一方向に突出して額縁第一部材との間で突っ張り力を発生させる接触面と、を備える。
【０００７】
また、本発明に係る取付装置は、窓を囲い、一対の額縁上下枠および一対の額縁縦枠を有する額縁に機器を取り付けるための取付装置であって、一対の額縁上下枠と平行に配置される一対の上下枠と、一対の額縁縦枠と平行に配置される一対の縦枠と、を有する枠部材と、一対の額縁上下枠に対して枠部材を縦方向に突っ張ることで機器を保持する枠部材を額縁に固定する前記固定具と、を備える。
【発明の効果】
【０００８】
本発明に係る固定具およびそれを備える取付装置においては、取付先に関して高い自由度を有する。
【図面の簡単な説明】
【０００９】
本発明に係る取付装置の一実施形態である取付装置の外観斜視図。

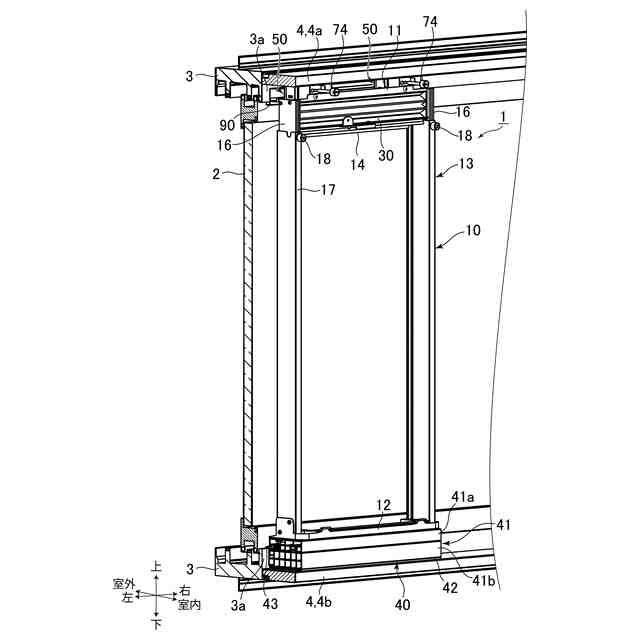

額縁に取り付けられた状態の取付装置の外観斜視図。

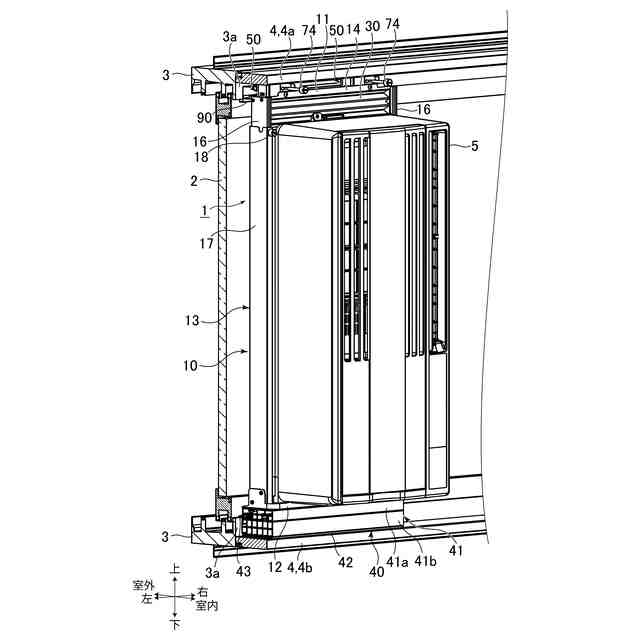

空気調和機が取り付けられた状態の取付装置の外観斜視図。

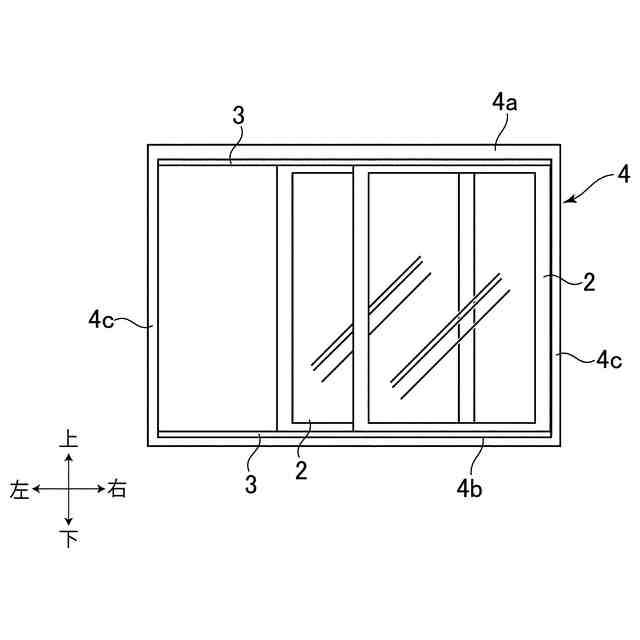

空気調和機が取り付けられる窓および額縁の説明図。

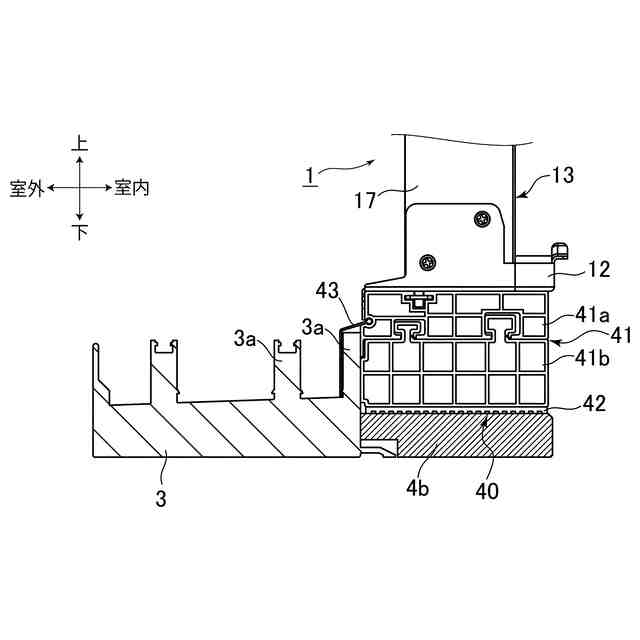

左方から見た下固定具を特に説明する図。

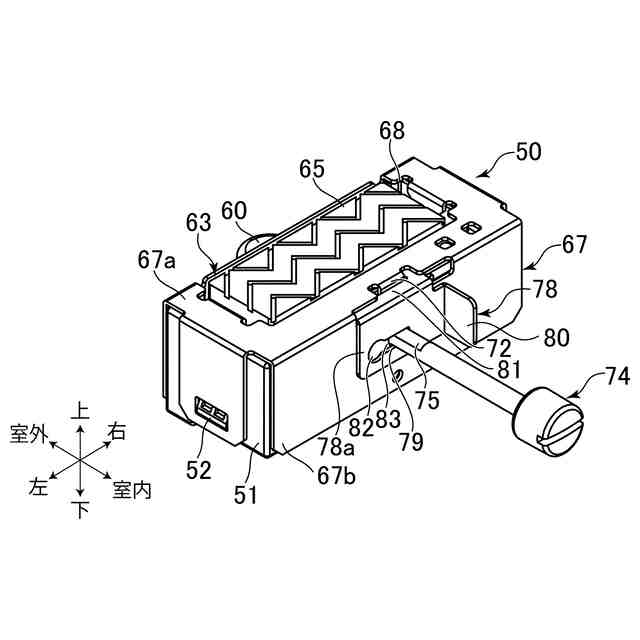

上固定具を室内側から示す斜視図。

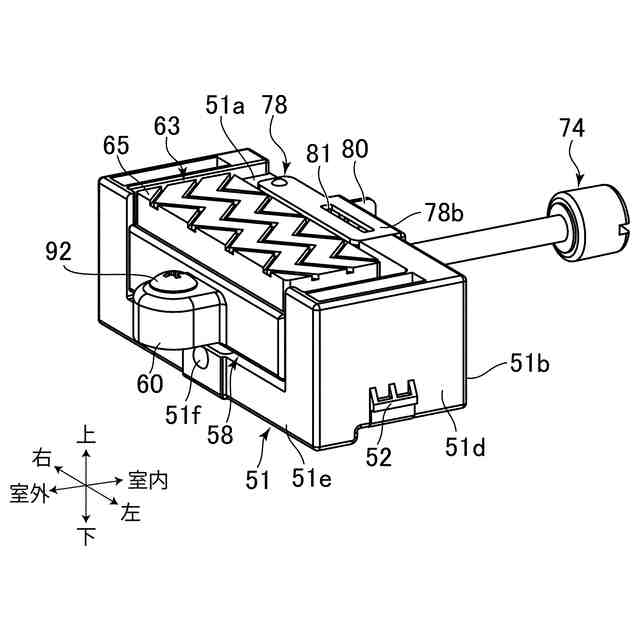

上ケースを取り外した上固定具を室外側から示す斜視図。
入力ねじを含む図１の取付装置の縦断面であり、突っ張り力が作用していない状態を示す図。
入力ねじを含む図１の取付装置の縦断面であり、突っ張り力が作用している状態を示す図。
従来の取付装置の一例であって、上枠近傍を示す図。
額縁に配置された状態の図１０の取付装置を説明する図。
変形例としての固定具を説明する図。
【発明を実施するための形態】
【００１０】
本発明に係る取付装置の実施形態を添付図面に基づいて説明する。
（【００１１】以降は省略されています）
