公開番号2025117416
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024012243
出願日2024-01-30
発明の名称ディスプレイ装置
出願人シャープ株式会社
代理人弁理士法人あーく事務所
主分類H04N 5/64 20060101AFI20250804BHJP(電気通信技術)
要約【課題】ディスプレイ装置の薄型化を図る。
【解決手段】ホック部材(第1係合部材)110が配されたシャーシ(第1部材)100と、係合突起部(第2係合部材)210が配された背面キャビネット(第2部材)200とを有し、ホック部材110と係合突起部210とが係合されることによってシャーシ100と背面キャビネット200とが一体的に組み付けられて成るディスプレイ装置において、ホック部材110は、係合突起部210と係合した状態において当該係合突起部210の少なくとも先端部分の一部が挿入される開口部111Aを有している。
【選択図】図7
特許請求の範囲【請求項１】
表示を行う表示パネルと、
前記表示パネルの背面側に設けられており、回路基板が取り付けられたシャーシと、
前記シャーシを覆う背面キャビネットと、
前記シャーシまたは前記背面キャビネットの一方である第１部材に設けられた第１係合部材と、
前記シャーシまたは前記背面キャビネットの他方である第２部材に設けられ、前記第１係合部材と係合する第２係合部材とを有し、
前記第１係合部材は、前記第２係合部材と係合した状態において当該第２係合部材の少なくとも先端部分の一部が挿入される開口部を有していることを特徴とするディスプレイ装置。
続きを表示（約 970 文字）【請求項２】
請求項１記載のディスプレイ装置において、
前記第１係合部材は、前記第１部材の背面に取り付けられるベース部と、該ベース部の延在方向に所定間隔を存した各位置からそれぞれ突出した一対の係合リブとを有しており、
前記第２係合部材は、前記各係合リブ同士の間に挿通されて当該各係合リブに係合されるようになっており、
前記開口部は、前記ベース部における前記各係合リブ同士の間の領域に設けられていることを特徴とするディスプレイ装置。
【請求項３】
請求項２記載のディスプレイ装置において、
前記ベース部の延在方向に対して直交する方向において、前記係合リブと前記第２係合部材との係合位置から前記係合リブの基端位置までの長さ寸法は、前記係合位置から前記第２係合部材の先端位置までの長さ寸法よりも短くなっていることを特徴とするディスプレイ装置。
【請求項４】
請求項２または３記載のディスプレイ装置において、
前記係合リブは、前記開口部の開口縁から突出していることを特徴とするディスプレイ装置。
【請求項５】
請求項２または３記載のディスプレイ装置において、
前記ベース部において前記係合リブが突出している面における当該係合リブの基端部周辺には凹部が設けられていることを特徴とするディスプレイ装置。
【請求項６】
請求項２または３記載のディスプレイ装置において、
前記係合リブの基端部周辺には開口が設けられていることを特徴とするディスプレイ装置。
【請求項７】
請求項２または３記載のディスプレイ装置において、
前記ベース部において前記係合リブの基端部の両側には、前記開口部に連続し、且つ各係合リブ同士の対向方向に沿って延在する切欠き部が設けられていることを特徴とするディスプレイ装置。
【請求項８】
請求項１、２または３記載のディスプレイ装置において、
前記第１係合部材における前記開口部の内側の領域には、前記第１係合部材と前記第２係合部材とが係合した状態において前記第２係合部材の先端部分に対向するストッパ部が設けられていることを特徴とするディスプレイ装置。

発明の詳細な説明【技術分野】
【０００１】
本開示はディスプレイ装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許文献１には、係合突起部を係合腕部の間に嵌め込む技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－３１３４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、係合腕部の間にビスが設けられており、ビスを避けるための構造がディスプレイ装置の薄型化を阻害している。
【０００５】
本開示は、かかる点に鑑みてなされたものであり、その目的とするところは、ディスプレイ装置の薄型化を図ることにある。
【課題を解決するための手段】
【０００６】
前記の目的を達成するための本開示の解決手段は、表示を行う表示パネルと、前記表示パネルの背面側に設けられており、回路基板が取り付けられたシャーシと、前記シャーシを覆う背面キャビネットと、前記シャーシまたは前記背面キャビネットの一方である第１部材に設けられた第１係合部材と、前記シャーシまたは前記背面キャビネットの他方である第２部材に設けられ、前記第１係合部材と係合する第２係合部材とを有し、前記第１係合部材は、前記第２係合部材と係合した状態において当該第２係合部材の少なくとも先端部分の一部が挿入される開口部を有していることを特徴とする。
【発明の効果】
【０００７】
本開示によれば、ディスプレイ装置の薄型化を図ることができる。
【図面の簡単な説明】
【０００８】

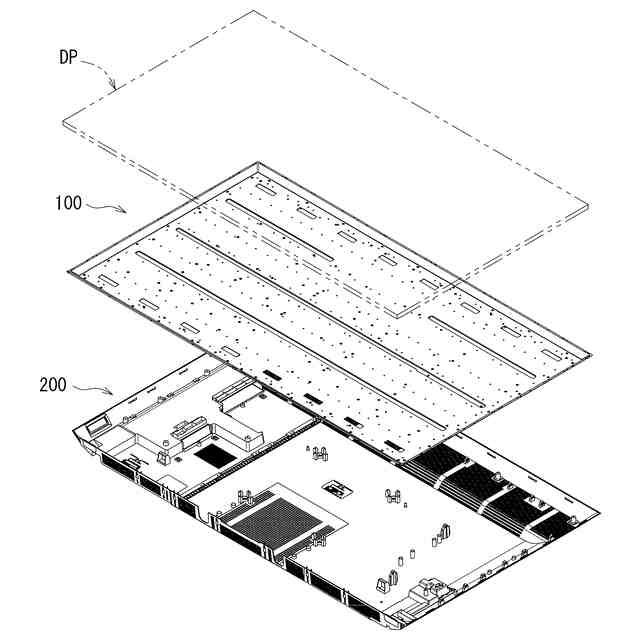

実施の形態１に係るディスプレイ装置における表示パネル、シャーシおよび背面キャビネットを抜き出して示した図であって、シャーシ側から見た状態の分解斜視図である。

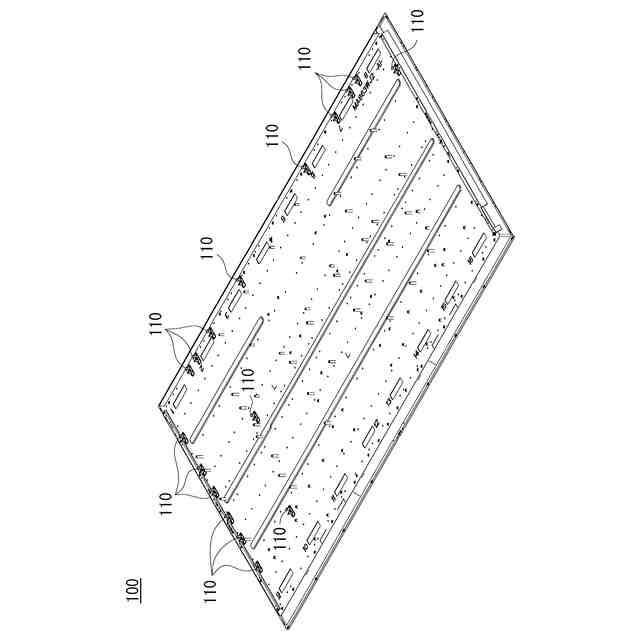

図１のシャーシを背面側から見た斜視図である。

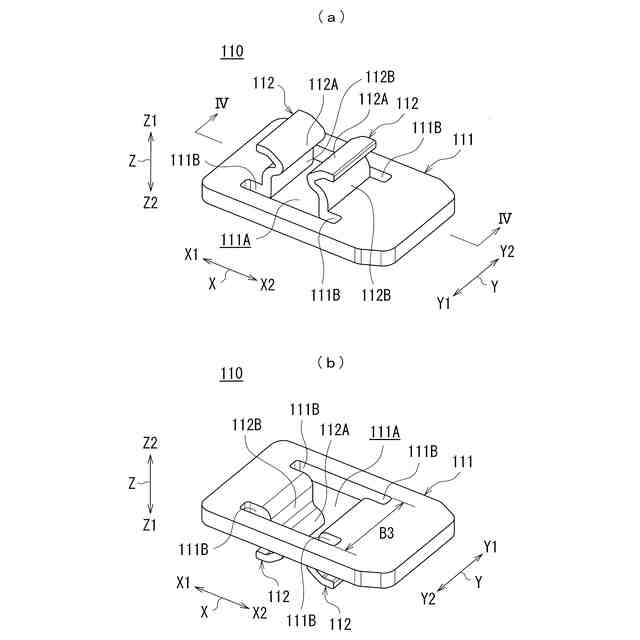

実施の形態１に係るホック部材を示す図であって、（ａ）はホック部材を上面側から見た斜視図であり、（ｂ）はホック部材を下面側から見た斜視図である。
ホック部材をシャーシに取り付けた状態を示す断面図である。

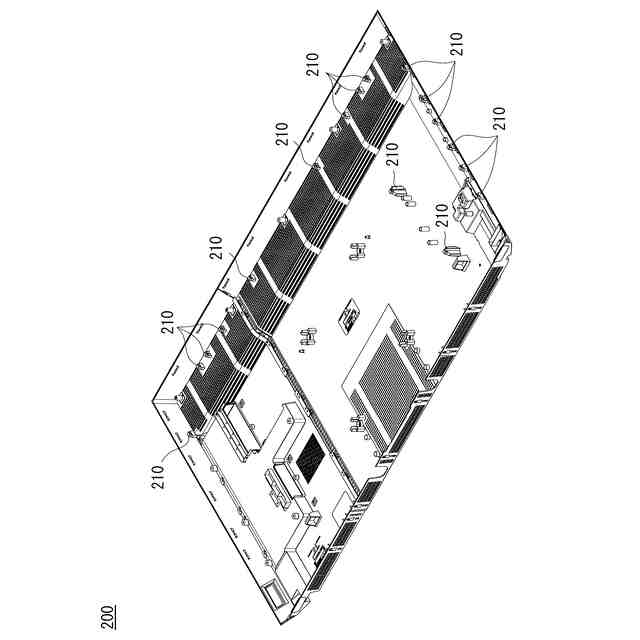

図１の背面キャビネットを前面側から見た斜視図である。
背面キャビネットの前面に設けられた係合突起部を示す斜視図である。
実施の形態１に係るディスプレイ装置において、係合突起部をホック部材の係合腕部同士の間に嵌め込んで係合させる際の動作を説明するための断面図であって、（ａ）は係合作業開始時の状態を、（ｂ）は係合完了時の状態をそれぞれ示す図である。
実施の形態２に係るホック部材を示す図であって、（ａ）はホック部材を上面側から見た斜視図であり、（ｂ）はホック部材を下面側から見た斜視図である。

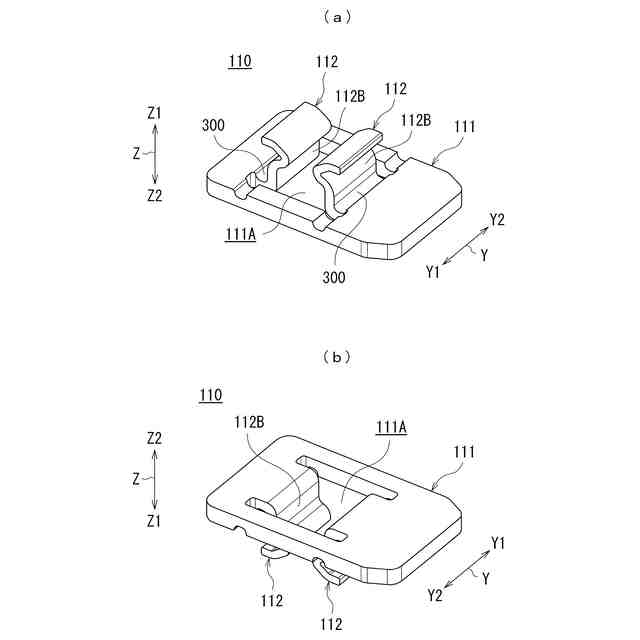

実施の形態３に係るホック部材を示す図であって、（ａ）はホック部材を上面側から見た斜視図であり、（ｂ）はホック部材を下面側から見た斜視図である。

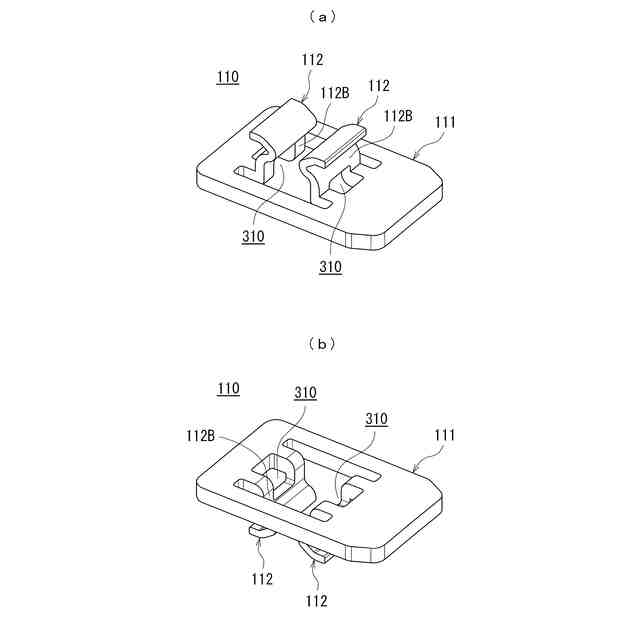

実施の形態４に係るホック部材を示す図であって、（ａ）はホック部材を上面側から見た斜視図であり、（ｂ）はホック部材を下面側から見た斜視図である。
実施の形態５に係る図であって、（ａ）はホック部材を上面側から見た斜視図であり、（ｂ）はホック部材を下面側から見た斜視図であり、（ｃ）はホック部材をシャーシに取り付けた状態を示す断面図である。
実施の形態６に係る図であって、（ａ）はホック部材を上面側から見た斜視図であり、（ｂ）はホック部材を下面側から見た斜視図であり、（ｃ）はホック部材をシャーシに取り付けた状態を示す断面図である。
実施の形態７に係るホック部材を示す図であって、（ａ）はホック部材を上面側から見た斜視図であり、（ｂ）はホック部材を下面側から見た斜視図である。
【発明を実施するための形態】
【０００９】
以下、本開示の複数の実施の形態を図面を参照して詳細に説明する。
【００１０】
［実施の形態１］
先ず、実施の形態１について説明する。本実施の形態に係るディスプレイ装置は、図１に示す表示パネル（画像等の表示を行う表示パネル）ＤＰ（図１では仮想線で示している）とシャーシ１００と背面キャビネット２００とを含む構成であり、背面キャビネット２００をシャーシ１００に対して固定する構造を前提とする。尚、図１は、ディスプレイ装置における表示パネルＤＰ、シャーシ１００および背面キャビネット２００を抜き出して示した分解斜視図であって、シャーシ１００側から見た状態（ディスプレイ装置の前面側から見た状態）を示している。
（【００１１】以降は省略されています）
