公開番号2025117165
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024011883
出願日2024-01-30
発明の名称車体下部構造
出願人スズキ株式会社
代理人個人,個人,個人,個人,個人,個人
主分類B62D 25/20 20060101AFI20250804BHJP(鉄道以外の路面車両)
要約【課題】シートベルトアンカ固定部とシート後側固定部とが互いに近接して配置された場合に、固定部の接合状態の入力荷重による影響を低減する。
【解決手段】車体下部構造1においてシートベルトアンカ固定部1Cがシートブラケット20により補強されるシート後側固定部1Aの周辺に配置され、車体下部構造1はシート後側固定部1Aの前方で前後方向に延びると共にシートベルトアンカ固定部1Cを有しフロアパネル10の上面に接合されるアンカリンフォース30を含み、アンカリンフォース30は、シートベルトアンカ固定部1Cを有するアンカリンフォース本体30Aと、アンカリンフォース本体30Aの後端の一部から後方に延びる後延出部30Bであって、車両前後方向についてシートベルトアンカ固定部1Cとシート後側固定部1Aとの間に位置しフロアパネル10及びシートブラケット20に接合される後延出部30Bと、を有する。
【選択図】図3
特許請求の範囲【請求項１】
車体下部に配置されシート後側固定部を有するフロアパネルと、前記シート後側固定部を補強するシートブラケットと、を含み、前記車体下部においてシートベルトアンカ固定部が前記シート後側固定部に対して車両前方で且つ前記シート後側固定部の周辺に配置されている、車体下部構造であって、
前記シート後側固定部に対して車両前方において車両前後方向に延びると共に前記シートベルトアンカ固定部を有し、前記フロアパネルの上面に接合されるアンカリンフォースを含み、
前記シートベルトアンカ固定部は、前記アンカリンフォースの後部に設けられており、
前記アンカリンフォースは、
前記シートベルトアンカ固定部を有するアンカリンフォース本体と、
前記アンカリンフォース本体の後端の一部から後方に延びる薄板状の後延出部であって、車両前後方向について前記シートベルトアンカ固定部と前記シート後側固定部との間に位置し、前記フロアパネル及び前記シートブラケットに接合されている後延出部と、
を有する、ことを特徴とする車体下部構造。
続きを表示（約 730 文字）【請求項２】
前記アンカリンフォース本体の後部のうち前記後延出部に対して車幅方向内側に位置する部分には、車両前方に切り欠かれた切欠き部が形成されており、
前記アンカリンフォース本体のうち、前記切欠き部を構成する車幅方向に延びる第１縁部に隣接する内側後角部は、前記フロアパネルに接合されいる、請求項１に記載の車体下部構造。
【請求項３】
前記フロアパネルに対して下方にあり且つ車両前後方向について前記シートベルトアンカ固定部に対応する位置で車幅方向に延びるクロスメンバであって、前記フロアパネルに接合されるクロスメンバを含み、
前記アンカリンフォース本体の前記内側後角部と前記フロアパネルと前記クロスメンバとが接合されている、請求項２に記載の車体下部構造。
【請求項４】
前記シートベルトアンカ固定部は、前記アンカリンフォース本体の前記後部において、前記切欠き部を構成する車両前後方向に延びる第２縁部に対して車幅方向外側に設けられ、且つ、前記後延出部に隣接している、請求項２に記載の車体下部構造。
【請求項５】
前記シート後側固定部は、前記第２縁部に対して車両後方で且つ前記シートベルトアンカ固定部に対して車幅方向内側に配置されている、請求項４に記載の車体下部構造。
【請求項６】
前記アンカリンフォース本体は、車両上方に膨出し且つ当該アンカリンフォース本体の後端から車両前方向に延びる膨出部を有し、
前記膨出部の膨出高さは、前記膨出部の後部において、前記アンカリンフォース本体の後端に向かうほど低くなっている、請求項１から５のいずれか一つに記載の車体下部構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車体下部構造に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
車体下部におけるシートの近傍には、シートベルトを支持するシートベルトアンカが固定されるシートベルトアンカ固定部と、スライドレール後部などのシート後部が固定されるシート後側固定部とが、設けられている。シートベルトアンカ固定部やシート後側固定部のそれぞれには、各固定部を前方且つ斜め上方に引っ張る荷重が作用し得る。そのため、各固定部を補強すべく、リンフォース（リテーナとも呼ばれ得る）などの補強部材が各固定部にスポット溶接によって接合されることが多い。
【０００３】
シートベルトアンカ固定部及びシート後側固定部が補強された構造を有する車体下部構造の一例として、特許文献１に開示された構造が知られている。特許文献１に開示された構造では、シートベルトアンカ固定部に相当する箇所では、シートベルトアンカ用のリテーナがフロアパネルの下面に溶接され、シートベルトアンカはリテーナの長手方向中央部にフロアパネルと一緒にボルトによって共締めされており、シート後側固定部に相当する箇所では、断面ハット形のクロスメンバがフロアパネルの下面に溶接され、スライドレールの後端部はクロスメンバとフロアパネルとで形成された閉断面部にボルトにより締結固定され得る。そして、特許文献１に開示された構造では、リテーナには、前後方向に延出された一対の剛性強化部がフロアパネルに対する前記ボルトによる締結固定点を挟むように設けられており、リテーナの後端部はフロアパネルの下面に溶接されたクロスメンバのフランジの下面に溶接され、さらに、リテーナはクロスメンバのフランジに対する溶接固定点と剛性強化部の後端との間の領域においてフロアパネルの下面に溶接されている。
【０００４】
特許文献１に開示された構造では、上記の構成を有することで、フロアパネルに車体上方への負荷が加わり、リテーナのフロアパネルとの締結固定点（換言するとシートベルトアンカ固定部）が上方へ移動変形して、剛性強化部の後端部がフロアパネルを上方へ持ち上げたとき、リテーナの後端部とクロスメンバのフランジとのスポット溶接打点の剥離を防止しようとするものである。そして、特許文献１に開示された構造では、シートベルトアンカ固定部（フロアパネルに対するリテーナの締結固定点）はリテーナの長手方向中央部に設けられており、シートベルトアンカ固定部と、シート後側固定部（前記閉断面部に対するスライドレールの後端部の締結固定点）とが、互いに十分に離隔している。
【先行技術文献】
【特許文献】
【０００５】
特開２０１２－２１８５１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、車体下部において、シートベルトアンカ固定部がシート後側固定部に対して車両前方で且つシート後側固定部の周辺に配置され、荷重の入力点である、シートベルトアンカ固定部とシート後側固定部とが互いに近接して配置される場合がある。この場合において、入力される荷重に伴うフロアパネルなどの変形を抑制すべく、シートベルトアンカ固定部やシート後側固定部に、特許文献１のようにリテーナやクロスメンバなどの補強部材が溶接されることで、高剛性化を図ることが考えられる。しかし、シートベルトアンカ固定部とシート後側固定部とが互いに近接して配置されたレイアウトにおいて、各固定部の剛性が補強部材により高められることで各固定部（シートベルトアンカ固定部、シート後側固定部）の周辺に応力が集中し、フロアパネルなどが想定以上に変形してしまい、固定部の接合状態に影響が生じるおそれがある。
【０００７】
そこで、本発明は、シートベルトアンカ固定部とシート後側固定部とが互いに近接して配置されたとしても、固定部の接合状態の入力荷重による影響を低減することのできる構造を有した車体下部構造を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記目的を達成するため本発明の一態様によると、車体下部に配置されシート後側固定部を有するフロアパネルと、前記シート後側固定部を補強するシートブラケットと、を含み、前記車体下部においてシートベルトアンカ固定部が前記シート後側固定部に対して車両前方で且つ前記シート後側固定部の周辺に配置されている、車体下部構造が提供される。当該車体下部構造は、前記シート後側固定部に対して車両前方において車両前後方向に延びると共に前記シートベルトアンカ固定部を有し、前記フロアパネルの上面に接合されるアンカリンフォースを含み、前記シートベルトアンカ固定部は、前記アンカリンフォースの後部に設けられており、前記アンカリンフォースは、前記シートベルトアンカ固定部を有するアンカリンフォース本体と、前記アンカリンフォース本体の後端の一部から後方に延びる薄板状の後延出部であって、車両前後方向について前記シートベルトアンカ固定部と前記シート後側固定部との間に位置し、前記フロアパネル及び前記シートブラケットに接合される後延出部と、を有する。
【発明の効果】
【０００９】
本発明の一態様によれば、シートベルトアンカ固定部とシート後側固定部とが互いに近接して配置されたとしても、固定部の接合状態の入力荷重による影響を低減することのできる構造を有した車体下部構造を提供することができる。
【図面の簡単な説明】
【００１０】

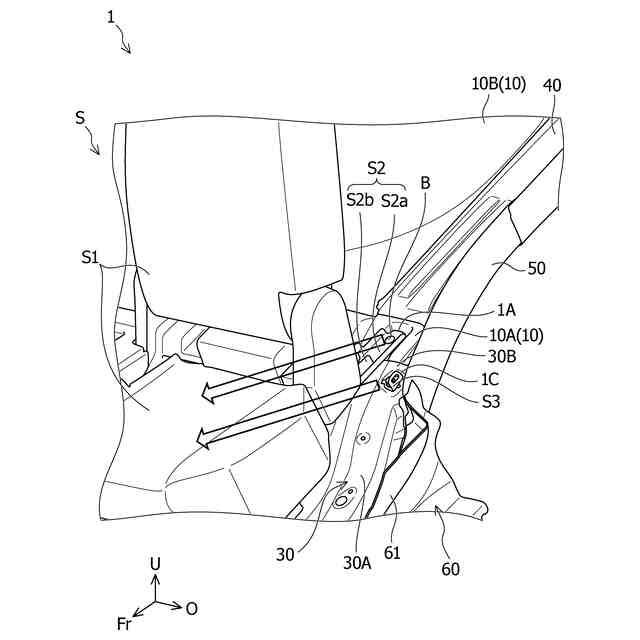

本発明の実施形態に係る車体下部構造の斜視図である。

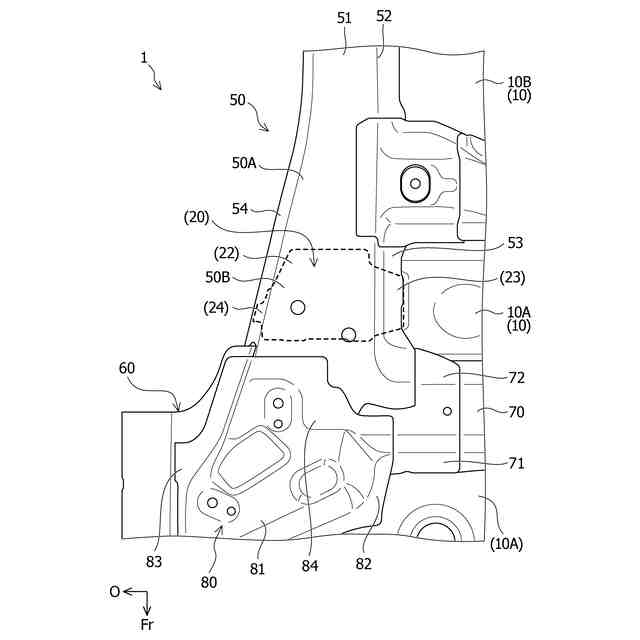

車体下部構造の部分下面図である。

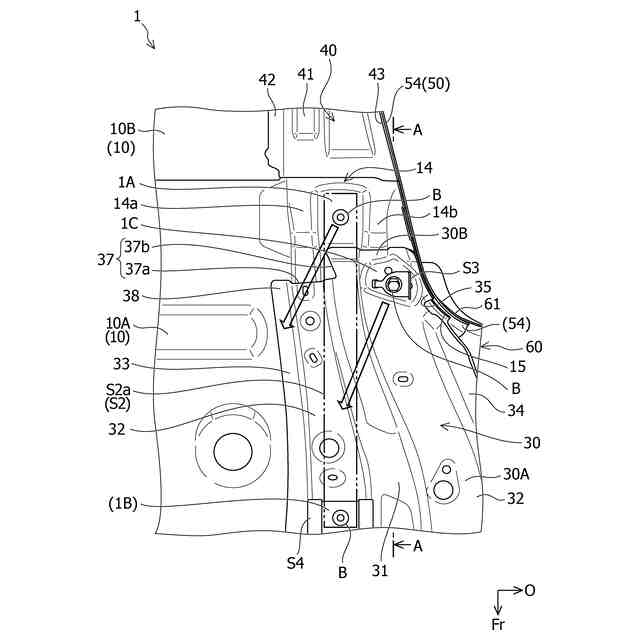

車体下部構造の要部の拡大上面図である。

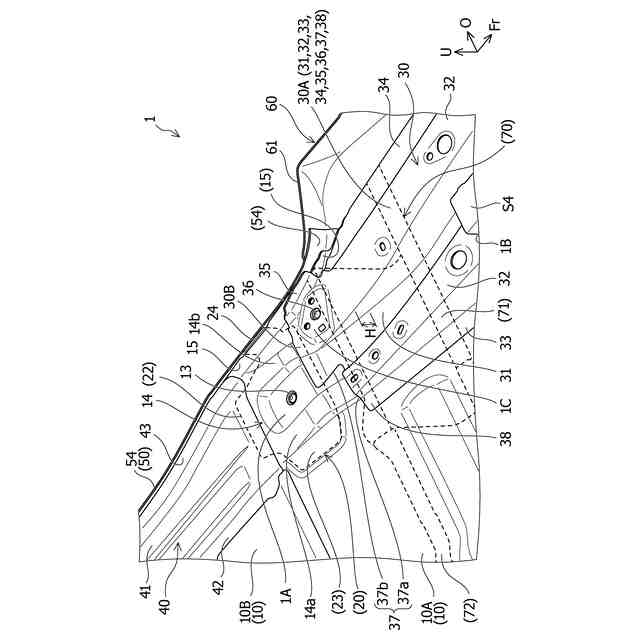

車体下部構造の要部の斜視図である。

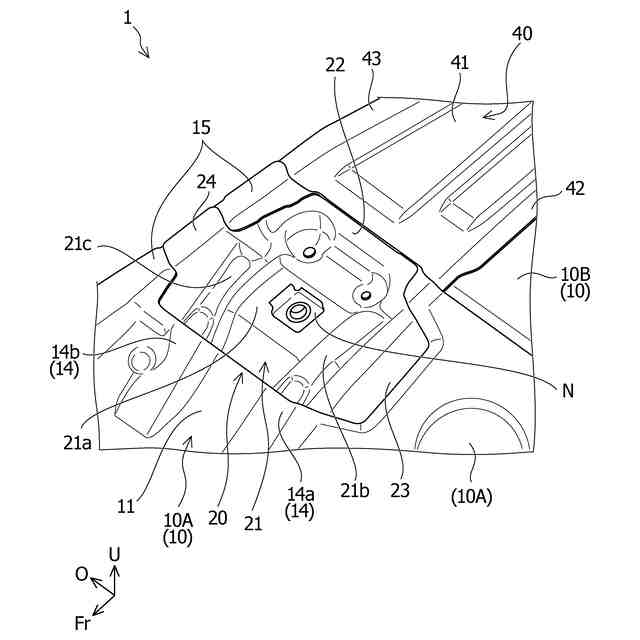

車体下部構造のシートブラケットを含む部分の下方から視た斜視図である。

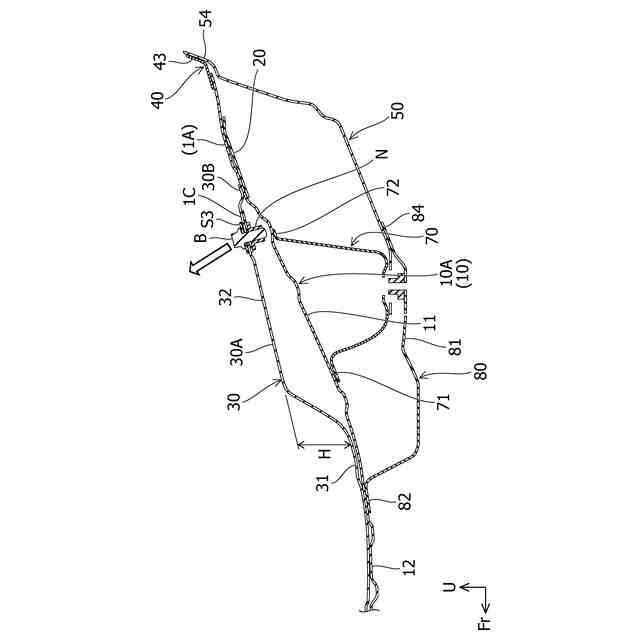

図３に示されたＡ－Ａ線における断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
