公開番号2025116649
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024011181
出願日2024-01-29
発明の名称電子キー収容ケースおよび電子キー操作装置
出願人株式会社ヨコオ
代理人弁理士法人プロウィン
主分類E05B 19/00 20060101AFI20250801BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】押下動作の信頼性を確保しながらも、多様な電子キーの形態に対応する電子キー収容ケースおよび電子キー操作装置を提供する。
【解決手段】押圧ボタンが設けられた電子キーを異なる姿勢で収容可能な電子キー収容ケースであって、前記電子キーを収容する収容部と、前記収容部に収容された前記電子キーの前記押圧ボタンが押圧される方向への移動を規制する第1のガイドと、を備え、前記第1のガイドは、前記異なる姿勢に対応して複数有する、電子キー収容ケース。

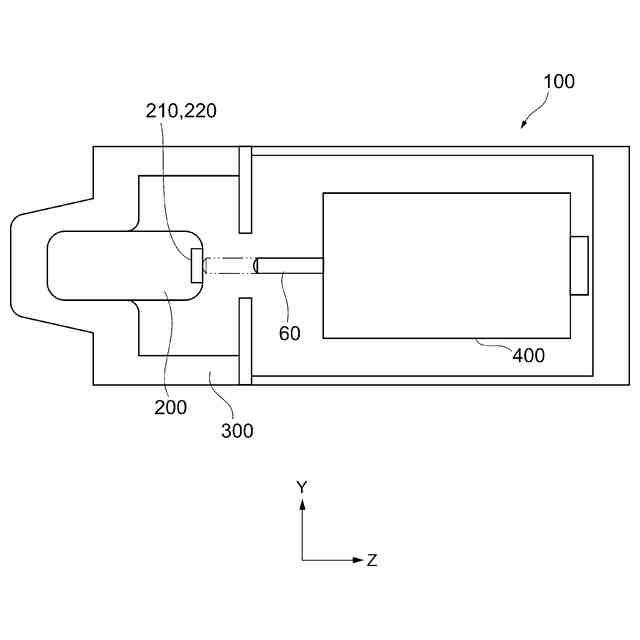

【選択図】図3a
特許請求の範囲【請求項１】
押圧ボタンが設けられた電子キーを異なる姿勢で収容可能な電子キー収容ケースであって、
前記電子キーを収容する収容部と、
前記収容部に収容された前記電子キーの前記押圧ボタンが押圧される方向への移動を規制する第１のガイドと、を備え、
前記第１のガイドは、前記異なる姿勢に対応して複数有する、
電子キー収容ケース。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載の電子キー収容ケースであって、
前記第１のガイドは、前記電子キーの前記押圧ボタンを有する操作面と反対側の面に接することで、前記電子キーの前記押圧ボタンが押圧される方向への移動を規制する、電子キー収容ケース。
【請求項３】
請求項１に記載の電子キー収容ケースであって、
前記電子キーの前記操作面及び前記操作面と反対側の面とは異なる周面に接することで、前記電子キーの前記押圧ボタンが押圧される方向と交差する方向への移動を規制する第２のガイドを更に備える、電子キー収容ケース。
【請求項４】
請求項１に記載の電子キー収容ケースであって、
前記異なる姿勢は、第１の姿勢と、第２の姿勢と、を含み、
前記第１の姿勢は、前記電子キーの厚み方向と略平行となる面を前記押圧される方向に向けた姿勢であり、
前記第２の姿勢は、前記電子キーの厚み方向と交差する面を前記押圧される方向に向けた姿勢である、
電子キー収容ケース。
【請求項５】
請求項４に記載の電子キー収容ケースであって、
前記第１のガイドは、前記第１の姿勢に対応する第１位置規制部を有し、
前記第１位置規制部は、前記電子キーの前記操作面と反対側の面に対応する形状とされている、電子キー収容ケース。
【請求項６】
請求項５に記載の電子キー収容ケースであって、
前記第１位置規制部は、前記第２のガイドと同じ材料で構成されている電子キー収容ケース。
【請求項７】
請求項５に記載の電子キー収容ケースであって、
前記第１位置規制部は、前記電子キーの長手方向の所定位置において幅方向にも延伸して配置される電子キー収容ケース。
【請求項８】
請求項４に記載の電子キー収容ケースであって、
前記第１のガイドは、前記第２の姿勢に対応する第２位置規制部を有し、
前記第２位置規制部は、前記電子キーと当接する位置を変更可能とされている、電子キー収容ケース。
【請求項９】
請求項８に記載の電子キー収容ケースであって、
前記第２位置規制部は、前記電子キーの長手方向における端部に位置する周面に接触し、前記電子キーの前記押圧ボタンが押圧される方向と交差する方向への移動を規制する、電子キー収容ケース。
【請求項１０】
収容された電子キーの押圧ボタンを押圧操作する電子キー操作装置であって、
前記電子キーを異なる姿勢で収容可能な電子キー収容ケースと、
前記電子キー収容ケースに収容された前記電子キーの前記押圧ボタンを押下する押圧部材と、
を備え、
前記電子キー収容ケースは、前記電子キーを収容する収容部と、前記収容部に収容された前記電子キーの前記押圧ボタンが押圧される方向への移動を規制する第１のガイドと、を有し、
前記第１のガイドは、前記異なる姿勢に対応して複数有する、
電子キー操作装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電子キー収容ケースおよび電子キー操作装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
例えば自動車の利用形態として、複数人で１台又は複数台の車両をシェアする形態がある。カーシェアリング及びレンタカーがそれに該当する。以降こうした利用形態を総括して「シェアリング」と呼ぶ。
【０００３】

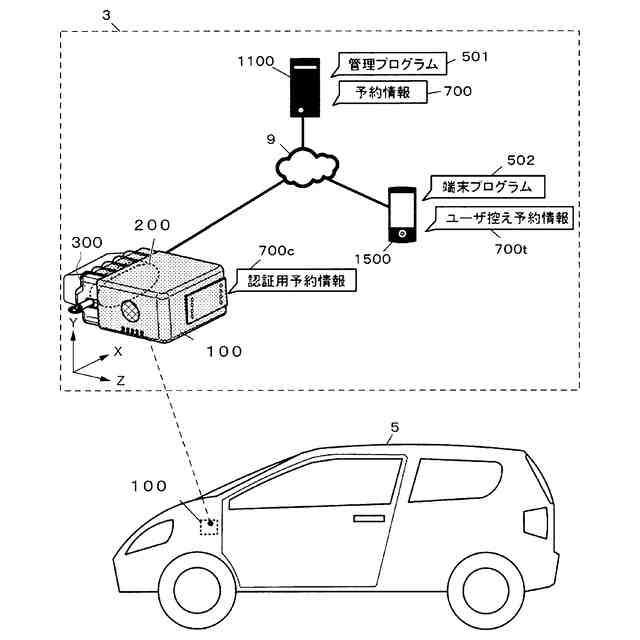

シェアリングにおいては、シェアリング対象の車両を使用するための鍵の扱いが重要となる。例えば、特許文献１は、シェアリングにおいて無人で電子キーを受け渡すための電子キーの収納ケースが開示されている。特許文献１の発明では、車外からスマートフォン等で、電子キーが収納された車内の収納ケースと通信を行う。そして、車内にある電子キーのボタンを車外から操作することによって、自動車のドアロックを解錠し、車内にある電子キーを受け取ることができる。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０２１／０５４４０４号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の電子キーの収納ケースは、電子キーのボタン及び外形に応じて、ボタンを押す押圧部の配置または電子キーの収納空間の形状を変更する必要がある。そのため、世の中に存在する多様な電子キーの形態に応じて、収納ケースをそれぞれ設計して製造する必要がある。しかし、収納ケースを車種毎に設計するためには、射出成形用の金型を車種毎に製造することや、３Ｄプリンタで個別に成形する必要があり、製造コストや製造時間が増大するという問題があった。
【０００６】
それに対して、電子キーの外形に応じて厚みが変化するように、柔軟性を有する材質でサポート部を形成して電子キーを埋設させて、多様な電子キーの形態に対応させることも考えられる。しかし、この場合には、例えば、ボタンの押圧時に力が強く掛かることによってサポート部が変形し、又は高温の場合にはサポート部の柔軟性が高くなりすぎることによってサポート部が変形し、電子キーの変動や位置ずれが生じ、長期間にわたる押下動作の信頼性確保が困難になる可能性がある。
【０００７】
特に、電子キーのボタンが厚み方向と平行な側面に配置されている場合には、電子キーに対応させて収納ケースの深さを大きくして外形まで変更する必要がある。また、電子キーは外周が丸みを帯びて形成されている場合が多く、収納ケース内での深さも大きいため、柔軟性を有するサポート部ではボタンの押圧動作時に電子キーが揺動しやすいという問題があった。
【０００８】
そこで、本発明の目的の一例は、押下動作の信頼性を確保しながらも、多様な電子キーの形態に対応することにある。本発明の他の目的は、本明細書の記載から明らかになるであろう。
【課題を解決するための手段】
【０００９】
本発明の一態様は、押圧ボタンが設けられた電子キーを異なる姿勢で収容可能な電子キー収容ケースであって、前記電子キーを収容する収容部と、前記収容部に収容された前記電子キーの前記押圧ボタンが押圧される方向への移動を規制する第１のガイドと、を備え、前記第１のガイドは、前記異なる姿勢に対応して複数有する、電子キー収容ケースである。
【００１０】
本発明の上記態様によれば、電子キーに対する押下動作の信頼性を確保しながらも、多様な電子キーの形態に対応することが可能となる。
（【００１１】以降は省略されています）
