公開番号2025116546
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024011032
出願日2024-01-29
発明の名称横送り搬送装置
出願人精研工業株式会社
代理人個人,個人
主分類B65G 19/14 20060101AFI20250801BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】従来の横送り搬送装置では搬送物が米粒の場合、表面が黒く変色するという課題がある。
【解決手段】搬送方向に長く形成したケース1内に供給された搬送物を搬送する搬送コンベア7を設け、搬送コンベア7は、所定間隔をおいて搬送体12を取付けた無端チェン13を従動歯車8と駆動歯車10とに掛け回して構成し、搬送体12は、側面視において、合成樹脂製の縦状の板部材により形成し、正面視において、搬送体12の下部は角形状の下側搬送部25を形成し、下側搬送部25の上方は下辺が短く上辺が長い中間搬送部26に形成し、中間搬送部26の上方に角形状の上側搬送部27を形成し、搬送体12の上側搬送部27と中間搬送部26と下側搬送部25の左右中央部分に無端チェン13の両側リンク30を位置させ、各搬送体12の左右側縁部はケース1の内面に対して隙間Sを有して支持機構Xにより支持された状態で移動するように構成した横送り搬送装置。
【選択図】図9
特許請求の範囲【請求項１】
搬送方向の後側の供給部２から供給部２の前側に少なくとも一つ設けた排出部６への搬送方向に長く形成したケース１内に、供給部２から供給された搬送物を搬送する搬送コンベア７を設け、搬送コンベア７は、所定間隔をおいて搬送体１２を取付けた無端チェン１３を従動歯車８と駆動歯車１０とに掛け回して構成し、ケース１は、ケース１の底板１５の左右両側に起立する下側起立板１６を設け、各下側起立板１６の上端に上方に至るに従い外側に位置する傾斜板部１７をそれぞれ設け、各傾斜板部１７の上端に略垂直の上側起立板１８の下端を接続し、これらによって、ケース１を構成し、搬送体１２は、側面視において、合成樹脂製の縦状の板部材により形成し、正面視において、搬送体１２の下部は角形状の下側搬送部２５を形成し、下側搬送部２５の上方は下辺が短く上辺が長い中間搬送部２６に形成し、中間搬送部２６の上方に角形状の上側搬送部２７を形成し、搬送体１２の上側搬送部２７と中間搬送部２６と下側搬送部２５の左右中央部分に無端チェン１３の両側リンク３０を位置させ、各搬送体１２の左右側縁部はケース１の内面に対して隙間Ｓを有して支持機構Ｘにより支持された状態で移動するように構成した横送り搬送装置。
続きを表示（約 1,000 文字）【請求項２】
請求項１において、支持機構Ｘは、ケース１側に下側起立板１６に対して外側に傾斜する傾斜板部１７を形成し、搬送体１２側に傾斜板部１７の一部に接触移動する接触支持部４０を設け、搬送体１２の接触支持部４０のみをケース１の内面に当接させ、搬送体１２の下側搬送部２５の下端および左右側面と中間搬送部２６の両側面と上側搬送部２７の両側面と、ケース１の底板１５および左右の側板２０との間に隙間Ｓを有して移動する構成とした横送り搬送装置。
【請求項３】
請求項１において、搬送体１２は接触支持部４０のみによってその荷重が支持され、搬送体１２の外周縁とケース１の内面との間に隙間Ｓを形成した横送り搬送装置。
【請求項４】
請求項１または請求項２において、搬送体１２の中間搬送部２６の斜辺部４１は切欠いて切欠部４２を形成し、切欠部４２により斜辺部４１とケース１の傾斜板部１７の間に隙間Ｓを形成し、斜辺部４１には傾斜板部１７側に突出する接触支持部４０を形成した横送り搬送装置。
【請求項５】
請求項４において、左右の接触支持部４０は、正面視において、同じ高さ位置に形成した横送り搬送装置。
【請求項６】
請求項４において、接触支持部４０と切欠部４２との関係は、切欠部４２の長さを接触支持部４０の長さよりも長く形成した横送り搬送装置。
【請求項７】
請求項４において、上側搬送部２７の側縁の下端に連続形成された斜辺部４１の部分を残して接触支持部４０とし、接触支持部４０の下方の斜辺部４１を切欠いて切欠部４２とした横送り搬送装置。
【請求項８】
請求項４において、搬送体１２の下端および上端ならびに左右側端と、無端チェン１３の両側リンク３０の上面の夫々は、断面を三角形状の頂点を挟んで次第に低くなるように傾斜させた断面三角形状にしてエッジ部４５に形成した横送り搬送装置。
【請求項９】
請求項４において、ケース１内には、無端チェン１３が搬送抵抗によって浮き上がるのを防止する浮上防止体５０を設け、浮上防止体５０はステンレス鋼の縦板部材により形成し、左右方向の軸棒体で形成した取付部材５２を前後に固定状態に設け、浮上防止体５０は無端チェン１３のローラー３１の上方に所定間隔を置いて配置し、浮上防止体５０の下端縁には円弧状の円弧面５３に形成した横送り搬送装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、横送り搬送装置に係るものである。
続きを表示（約 5,800 文字）【背景技術】
【０００２】
従来、ケースに設けた供給部から排出部へ搬送物を搬送する搬送コンベアを設け、該搬送コンベアは、所定間隔をおいて搬送体を取付けた無端チェンを掛け回して構成し、ケースの底板の左右側に起立する下側起立板の上端に上方に至るに従い外側に位置する傾斜支持板部を設け、傾斜支持板部に搬送体の斜辺部を支持させ、搬送体の下端とケースの底板との間に隙間を設けてケース内の搬送物を搬送する構成は、公知である（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－８５１１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
公知の横送り搬送装置では搬送物が米粒の場合、表面が黒く変色するという課題がある。
米粒の黒変色について調査したところ、野菜のレンコンを鉄鍋で調理すると、レンコンが黒く変色することは周知であり、このレンコンの変色の原因はポリフェノール（タンニン）等の野菜成分と鉄鍋の鉄分との間で起こる化学反応であることが判明している。
しかし、単に、鉄分を含有しているステンレス鋼の形成された貯留タンクに米粒を貯留しても、変色する事態は発生していない。
そうしてみると、米粒は単にステンレス鋼との接触では通常は変色しないところから、横送り搬送装置における米粒の変色の明確な理由は不明のままではあるが、横送り搬送装置と貯留タンクとの相違点としては、横送り搬送装置では貯留タンクよりも搬送抵抗が大きいという点であると判断し、搬送体とケースの内面との接触抵抗を減少させてみたところ、米粒の変色現象の発生が抑制されることが判明した。
本願は、搬送体とケースの内面との接触抵抗を抑制し、搬送物の変色発生を抑制すると共に、異音および騒音ならびに振動の小さい横送り搬送装置を提供するものである。
【課題を解決するための手段】
【０００５】
請求項１の発明は、搬送方向の後側の供給部２から供給部２の前側に少なくとも一つ設けた排出部６への搬送方向に長く形成したケース１内に、供給部２から供給された搬送物を搬送する搬送コンベア７を設け、搬送コンベア７は、所定間隔をおいて搬送体１２を取付けた無端チェン１３を従動歯車８と駆動歯車１０とに掛け回して構成し、ケース１は、ケース１の底板１５の左右両側に起立する下側起立板１６を設け、各下側起立板１６の上端に上方に至るに従い外側に位置する傾斜板部１７をそれぞれ設け、各傾斜板部１７の上端に略垂直の上側起立板１８の下端を接続し、これらによって、ケース１を構成し、搬送体１２は、側面視において、合成樹脂製の縦状の板部材により形成し、正面視において、搬送体１２の下部は角形状の下側搬送部２５を形成し、下側搬送部２５の上方は下辺が短く上辺が長い中間搬送部２６に形成し、中間搬送部２６の上方に角形状の上側搬送部２７を形成し、搬送体１２の上側搬送部２７と中間搬送部２６と下側搬送部２５の左右中央部分を無端チェン１３の両側リンク３０側に取付け、各搬送体１２の左右側縁部はケース１の内面に対して隙間Ｓを有して支持機構Ｘにより支持された状態で移動するように構成した横送り搬送装置としたものである。
請求項２の発明は、支持機構Ｘは、ケース１側に下側起立板１６に対して外側に傾斜する傾斜板部１７を形成し、搬送体１２側に傾斜板部１７の一部に接触移動する接触支持部４０を設け、搬送体１２の接触支持部４０のみをケース１の内面に当接させ、搬送体１２の下側搬送部２５の下端および左右側面と中間搬送部２６の両側面と上側搬送部２７の両側面と、ケース１の底板１５および左右の側板２０との間に隙間Ｓを有して移動する構成とした横送り搬送装置としたものである。
請求項３の発明は、搬送体１２は接触支持部４０のみによってその荷重が支持され、搬送体１２の外周縁とケース１の内面との間に隙間Ｓを形成した横送り搬送装置としたものである。
請求項４の発明は、搬送体１２の中間搬送部２６の斜辺部４１は切欠いて切欠部４２を形成し、切欠部４２により斜辺部４１とケース１の傾斜板部１７の間に隙間Ｓを形成し、斜辺部４１には傾斜板部１７側に突出する接触支持部４０を形成した横送り搬送装置としたものである。
請求項５の発明は、左右の接触支持部４０は、正面視において、同じ高さ位置に形成した横送り搬送装置としたものである。
請求項６の発明は、接触支持部４０と切欠部４２との関係は、切欠部４２の長さを接触支持部４０の長さよりも長く形成した横送り搬送装置としたものである。
請求項７の発明は、上側搬送部２７の側縁の下端に連続形成された斜辺部４１の部分を残して接触支持部４０とし、接触支持部４０の下方の斜辺部４１を切欠いて切欠部４２とした横送り搬送装置としたものである。
請求項８の発明は、搬送体１２の下端および上端ならびに左右側端と、無端チェン１３の両側リンク３０の上面の夫々は、断面を三角形状の頂点を挟んで次第に低くなるように傾斜させた断面三角形状にしてエッジ部４５に形成した横送り搬送装置としたものである。
請求項９の発明は、ケース１内には、無端チェン１３が搬送抵抗によって浮き上がるのを防止する浮上防止体５０を設け、浮上防止体５０はステンレス鋼の縦板部材により形成し、左右方向の軸棒体で形成した取付部材５２を前後に固定状態に設け、浮上防止体５０は無端チェン１３のローラー３１の上方に所定間隔を置いて配置し、浮上防止体５０の下端縁には円弧状の円弧面５３に形成した横送り搬送装置としたものである。
【発明の効果】
【０００６】
請求項１の発明では、各搬送体１２の左右側縁部はケース１の内面に対して隙間Ｓを有して支持機構Ｘにより支持された状態で移動するように構成しているので、搬送体１２の移動の際の接触抵抗を減少させ、搬送物の変色および振動発生を抑制する。
請求項２の発明では、支持機構Ｘは、ケース１側に下側起立板１６に対して外側に傾斜する傾斜板部１７を形成し、搬送体１２側に傾斜板部１７の一部に接触移動する接触支持部４０を設け、搬送体１２の接触支持部４０のみをケース１の内面に当接させ、搬送体１２の下側搬送部２５の下端および左右側面と中間搬送部２６の両側面と上側搬送部２７の両側面と、ケース１の底板１５および左右の傾斜板部１７との間に隙間Ｓを有して移動する構成としているので、搬送体１２は接触支持部４０のみがケース１の傾斜板部１７の内面に摺接し、搬送体１２の下側搬送部２５の下端部および左右両側面と中間搬送部２６の両側面と上側搬送部２７の両側面と、ケース１の底板１５および左右の側板２０との間に隙間Ｓを有して移動することになり、搬送体１２の移動の際のケース１の内面との接触抵抗を減少させ、搬送物の変色および振動発生を抑制する。
特に、搬送体１２の中間搬送部２６の両側面とケース１の傾斜板部１７とは、接触支持部４０のみが接触し、隙間Ｓがあるので、搬送体１２の移動の際の接触抵抗を減少させ、搬送物の変色および振動発生を抑制する。
請求項３の発明では、搬送体１２は接触支持部４０のみによってその荷重が支持され、搬送体１２の外周縁とケース１の内面との間に隙間Ｓを形成しているので、搬送体１２の移動の際のケース１の内面との接触抵抗を減少させ、搬送物の変色および振動発生を抑制する。
請求項４の発明では、搬送体１２の中間搬送部２６の斜辺部４１は切欠いて切欠部４２を形成し、切欠部４２により斜辺部４１とケース１の傾斜板部１７の間に隙間Ｓを形成し、斜辺部４１には傾斜板部１７側に突出する接触支持部４０を形成しているので、左右の接触支持部４０は、ケース１の傾斜板部１７に当接して搬送体１２の荷重を支持した状態で搬送体１２を移動させる。
請求項５の発明では、左右の接触支持部４０は、正面視において、同じ高さ位置に形成しているので、搬送体１２の左右方向の重心位置を左右中央位置とし、搬送体１２の直進安定性を向上させ、ケース１の側板２０の内面との接触を抑制して、米粒の変色および振動ならびに騒音の発生を抑制する。
請求項６の発明では、接触支持部４０と切欠部４２との関係は、切欠部４２の長さを接触支持部４０の長さよりも長く形成しているので、搬送体１２の移動の際の接触抵抗を減少させ、変色および振動発生を抑制する。
請求項７の発明では、上側搬送部２７の側縁の下端に連続形成された斜辺部４１の部分を残して接触支持部４０とし、接触支持部４０の下方の斜辺部４１を切欠いて接触支持部４０としているので、接触支持部４０の取付強度（支持強度）を向上させ、一層、変色および異音発生を防止する。
請求項８の発明では、搬送体１２の下端および上端ならびに左右側端と、無端チェン１３の両側リンク３０の上面の夫々は、断面を三角形状の頂点を挟んで次第に低くなるように傾斜させた断面三角形状にしてエッジ部４５に形成しているので、搬送体１２の上側搬送部２７の上面と無端チェン１３の両側リンク３０の上面に穀粒が載って残留物となるのを防止できる。
請求項９の発明では、ケース１内には、無端チェン１３が搬送抵抗によって浮き上がるのを防止する浮上防止体５０を設け、浮上防止体５０はステンレス鋼の縦板部材により形成し、左右方向の軸棒体で形成した取付部材５２を前後に固定状態に設け、浮上防止体５０は無端チェン１３のローラー３１の上方に所定間隔を置いて配置し、浮上防止体５０の下端縁には円弧状の円弧面５３に形成しているので、無端チェン１３のローラー３１が浮き上がると、浮上防止体５０の下端に当接して、無端チェン１３の浮き上がりが防止される。
この場合、浮上防止体５０の下端縁には円弧状の円弧面５３に形成しているので、浮上防止体５０と無端チェン１３のローラー３１との接触抵抗および接触の際の衝撃を緩和させ、無端チェン１３の破損を防止する。
浮上防止体５０の上方を搬送方向の戻り方向に移動する戻り無端チェン１３を支持するチェン支持ローラー５４を設けているので、浮上防止体５０の上方で搬送体１２と共に無端チェン１３が垂れ下がって浮上防止体５０に接触するのを防止する。
【図面の簡単な説明】
【０００７】

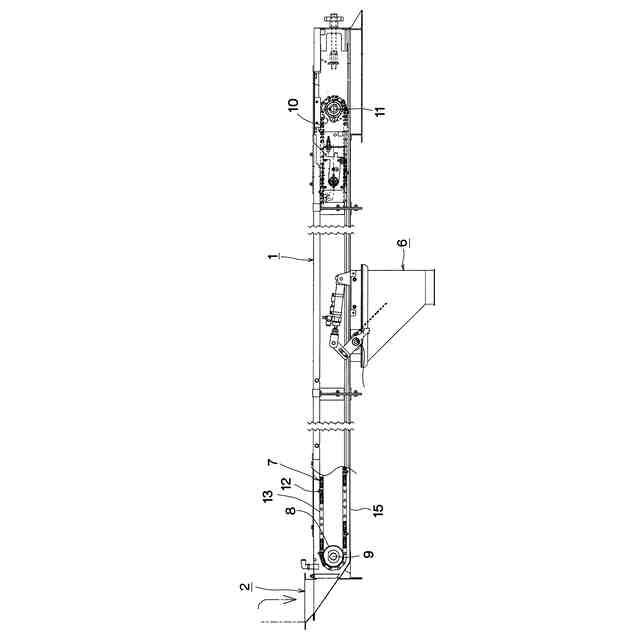

横送り搬送装置の一部縦断側面図。

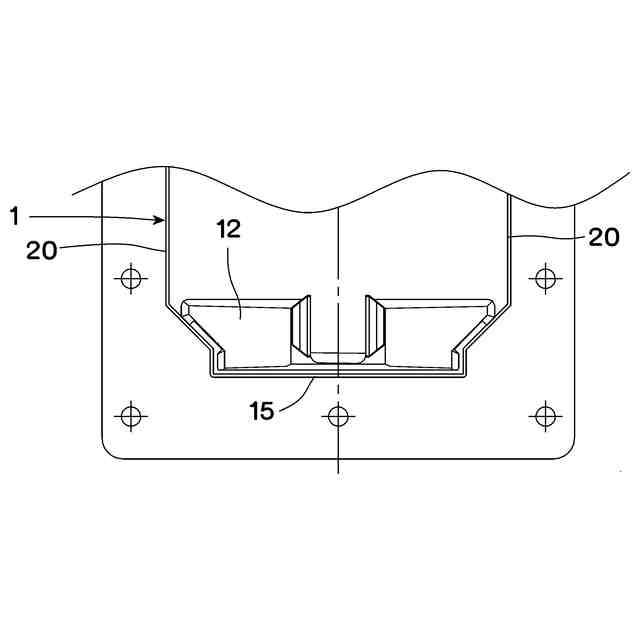

支持機構の断面図。

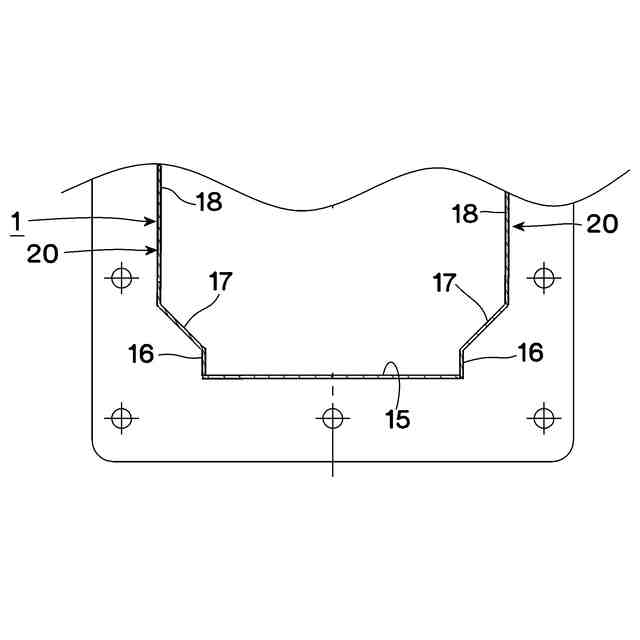

ケースの縦断正面図。

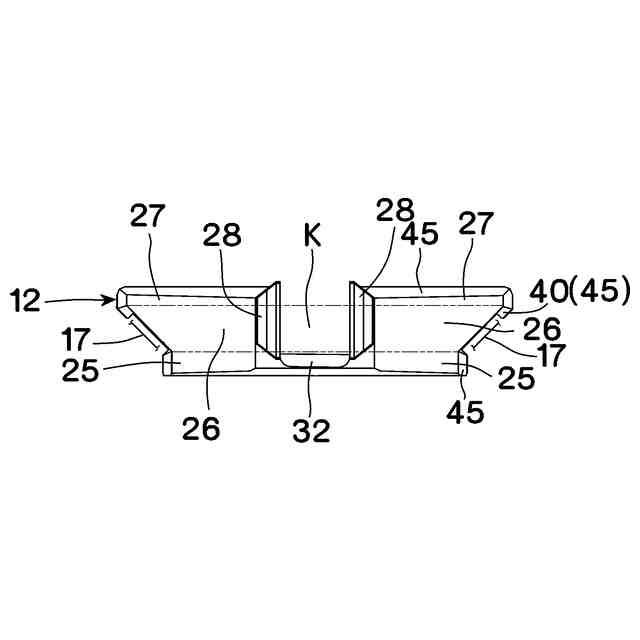

搬送体の正面図。

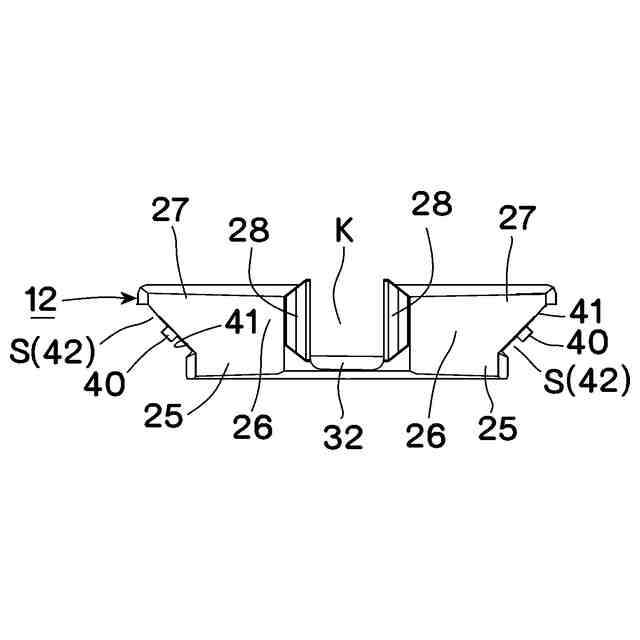

搬送体の他の実施形態の正面図。
同説明図。

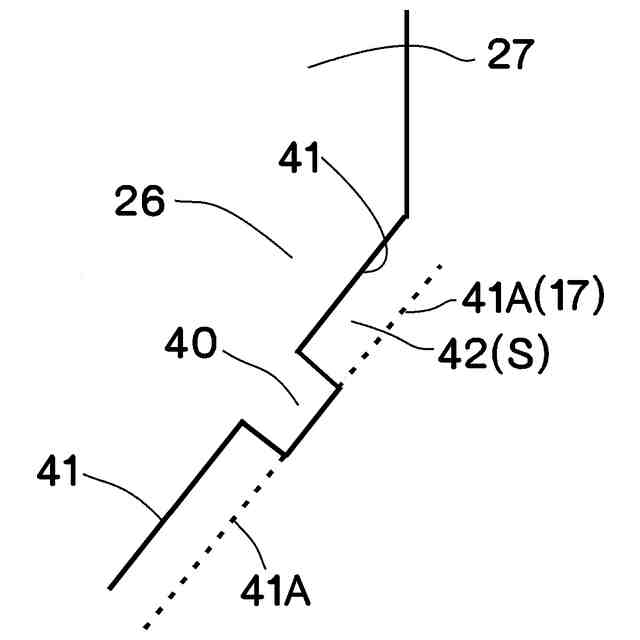

接触支持部の拡大状態正面図。

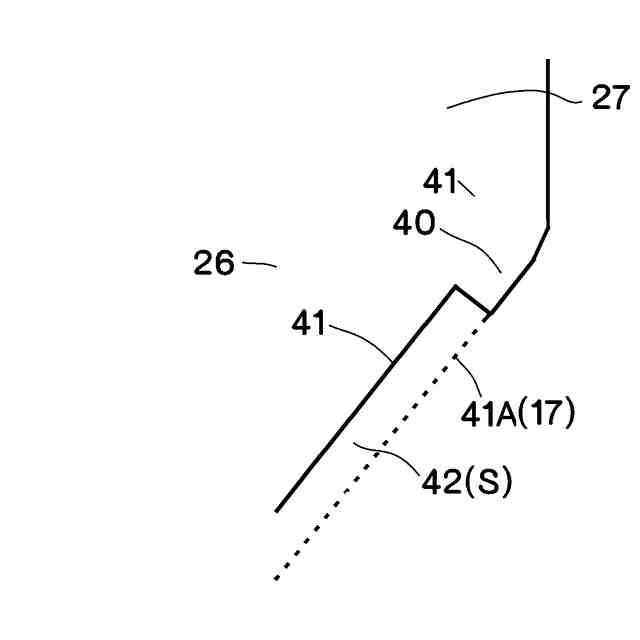

接触支持部の他の実施形態の拡大状態正面図。
搬送チェンおよび搬送体の側面図。

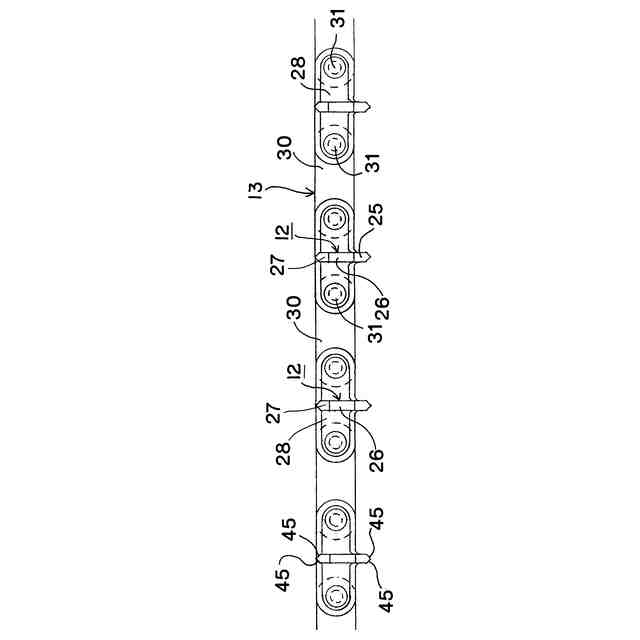

同平面図。
同組立状態平面図。
浮上防止体の平面図。
同側面図。
公知例の課題を示す説明図。
【発明を実施するための形態】
【０００８】
本発明の一実施形態を図により説明すると、１は横送り搬送装置のケースであり、搬送方向に長く形成する。該ケース１の一端側に供給部２を設け、他端側には落口５を有する排出部６を設ける。
この場合、供給部２は１個または複数を中間部に設けてもよく、同様に他端側の排出部６以外にも中間部に１個または複数の排出部６を設けてもよく、中間の排出部６には落口５を開閉させるシャッター（図示省略）を設ける。
前記供給部２の供給口（図示省略）と他端の排出部６の間のケース１内には、搬送コンベア７を設ける。
本発明の理解を容易にするため、搬送コンベア７による搬送方向を前後方向とし、この搬送方向を基準に前後左右上下等の方向を示して構成を説明するが、これにより、本発明の構成は限定されない。
【０００９】
始端側のケース１内には従動歯車８を従動軸９により軸装し、終端側のケース１内には駆動歯車１０を駆動軸１１により軸装し、この従動歯車８と駆動歯車１０の間に複数の搬送体１２を所定間隔を置いて設けた無端チェン１３を掛け回す。
ケース１には、底板１５と、底板１５の左右側の略垂直に起立する下側起立板１６を設け、下側起立板１６の上端に上方に至るに従い外側に位置する傾斜板部１７を設け、傾斜板部１７の上端に略垂直の上側起立板１８の下端を接続し、これらによって、ケース１の側板２０を形成する。
この場合、傾斜板部１７は、所謂安息角以上の急傾斜に形成し、搬送物の滞留を防止する。
一方、搬送体１２は、側面視において、合成樹脂製の縦状の板部材により形成し、搬送体１２の下部は四角形状の下側搬送部２５を形成し、下側搬送部２５の上方は下辺が短く上辺が長い逆さ台形形状の中間搬送部２６に形成し、中間搬送部２６の上方に四角形状の上側搬送部２７を形成して構成する。
【００１０】
また、搬送体１２は、上側搬送部２７と中間搬送部２６と下側搬送部２５の左右中央部分には、後述する無端チェン１３の両側リンク３０に取付けられる連結部２８が位置する空間部Ｋを形成し、空間部Ｋ内に前後方向に突出する連結部２８を左右一対設け、連結部２８と無端チェン１３の両側リンク３０とを後述する係止軸部材３１により連結する（図１０、１１）。
なお、理解を容易にするため、搬送体１２と無端チェン１３とを別々に説明しているが、搬送体１２の上側搬送部２７と中間搬送部２６と下側搬送部２５および連結部２８は無端チェン１３の両側リンク３０の左右両側面に一体状に形成されている。
搬送体１２を取付ける無端チェン１３は、合成樹脂により形成した前後方向の両側リンク３０を係止軸部材３１により着脱自在に連結して無端状に形成し、両側リンク３０のうち所定のものの左右両側には進行方向に対して交差方向に突出するように搬送体１２を、一体的に形成する。
