公開番号2025116295
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2025095659,2022571759
出願日2025-06-09,2021-05-26
発明の名称モジュール式静脈アセンブリ
出願人ケアフュージョン 303、インコーポレイテッド
代理人弁理士法人浅村特許事務所
主分類A61M 5/14 20060101AFI20250731BHJP(医学または獣医学;衛生学)
要約【課題】多くのIV構成要素コア機能を1つの装置に組み込み、したがって、製造の複雑さ及びコストを低減するとともにユーザによるユーザビリティを向上させる、モジュール式IVアセンブリを提供すること
【解決手段】モジュール式静脈(IV)アセンブリが提供される。モジュール式IVアセンブリは、本体及び入口コネクタを有するドリップ・チャンバと、ドリップ・チャンバのベース部分に直接連結されるベース・ハウジングであって、ドリップ・チャンバと流体接続する入口ポート、及び入口ポートと流体接続する流路キャビティ、を有するベース・ハウジングと、ベース・ハウジングの第1の部分に直接連結される流量制御組立体と、を含む。フィルタ組立体、ラン・ドライ防止部材、逆止弁及びエア・ベント組立体のいずれも、モジュール式IVアセンブリに含まれ得る。IVセット及び使用方法も提供される。
【選択図】図3
特許請求の範囲【請求項１】
本体及び入口コネクタを有するドリップ・チャンバと、
前記ドリップ・チャンバのベース部分に直接連結されるベース・ハウジングであって、前記ドリップ・チャンバと流体接続する入口ポート、及び前記入口ポートと流体接続する流路キャビティ、を有するベース・ハウジングと、
前記ベース・ハウジングの第１の部分に直接連結される流量制御組立体であって、
ローラ・ハウジング、
ローラ、及び
前記ローラと前記ベース・ハウジングにおける前記流路キャビティとの間に配置される流量制御膜、を含む流量制御組立体と、
を含む、モジュール式静脈（ＩＶ）アセンブリ。
続きを表示（約 1,000 文字）【請求項２】
前記流路キャビティは、一定の幅及び変化する深さを有する第１の流れ面積と、変化する幅及び一定の深さを有する第２の流れ面積と、を含む、請求項１に記載のモジュール式ＩＶアセンブリ。
【請求項３】
前記流量制御組立体は、前記ローラが、前記第１の流れ面積の開始位置に隣接して前記流量制御膜と係合状態にある場合、前記ベース・ハウジングを通る流体流を防止するように構成される、請求項２に記載のモジュール式ＩＶアセンブリ。
【請求項４】
前記流量制御組立体は、前記ローラが、前記第２の流れ面積の端部分に隣接して前記流量制御膜と係合状態にある場合、前記ベース・ハウジングを通る十分な流体流を供給するように構成される、請求項２に記載のモジュール式ＩＶアセンブリ。
【請求項５】
前記流量制御組立体は、前記流量制御膜と係合した前記ローラが前記第２の流れ面積の端部分から移動するにつれ、前記ベース・ハウジングを通る増加する流体流を供給するように構成される、請求項２に記載のモジュール式ＩＶアセンブリ。
【請求項６】
前記ベース・ハウジングの第２の部分に直接連結されるフィルタ組立体をさらに含む、請求項１に記載のモジュール式ＩＶアセンブリ。
【請求項７】
前記第１の部分及び前記第２の部分は、前記ベース・ハウジングの対向する面にある、請求項６に記載のモジュール式ＩＶアセンブリ。
【請求項８】
前記フィルタ組立体は、
前記ベース・ハウジングの前記第２の部分に直接連結されるフィルタ・ハウジングと、
前記フィルタ・ハウジングと前記ベース・ハウジングの前記第２の部分との間に配置されるフィルタ膜と、を含む、請求項６に記載のモジュール式ＩＶアセンブリ。
【請求項９】
前記フィルタ膜は、前記フィルタ膜が湿潤されるとガスが前記フィルタ膜を通ることを防止する親水性材料を含む、請求項８に記載のモジュール式ＩＶアセンブリ。
【請求項１０】
前記フィルタ膜の第１の面は、前記ベース・ハウジングの前記第２の部分の内面からある距離を置いて隣接して配置され、前記第２の部分の前記内面と前記フィルタ膜の前記第１の面との間のスペースは、前記流量制御組立体から前記ベース・ハウジングの前記第２の部分に入る流体のための流路を提供するように構成される、請求項８に記載のモジュール式ＩＶアセンブリ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
該当なし
続きを表示（約 3,100 文字）【背景技術】
【０００２】

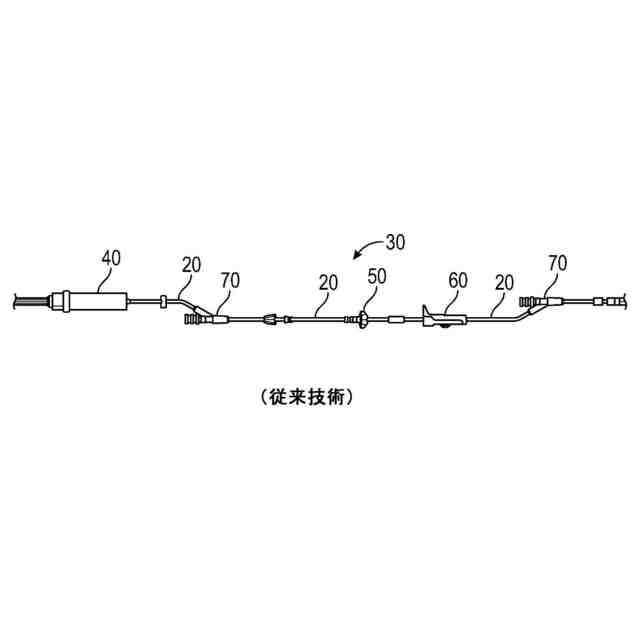

静脈（ＩＶ）輸液セットは典型的に、ドリップ・チャンバ、ローラ・クランプ、ピンチ・クランプ、フィルタ及び逆止弁等、それぞれがコア機能を有するいくつかの構成要素を含む。これら構成要素は典型的に、ＩＶチュービングの長さによって互いに連結されて、使い捨てＩＶセットの使用準備が整ったものとしてパッケージングされる完備したＩＶ輸液セットを提供する。かかるＩＶ輸液セットは、かなりの数のＩＶチュービング接続部を有し、これにより、ＩＶチュービング接続部の数がより多くなるにつれ、それに応じて接続部の漏れのリスクが増すことになる。各別個の構成要素もまた、ユーザに別の相互接続点をもたらす。これらの要因により、製造の複雑さ及びコストがより高くなる。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
多くのＩＶ構成要素コア機能を１つの装置に組み込み、したがって、製造の複雑さ及びコストを低減するとともにユーザによるユーザビリティを向上させる、モジュール式ＩＶアセンブリを提供することが望ましい。
【課題を解決するための手段】
【０００４】
本開示は、いくつかのＩＶ輸液セット構成要素のコア機能を組み合わせるモジュール式ＩＶアセンブリを提供する。
【０００５】

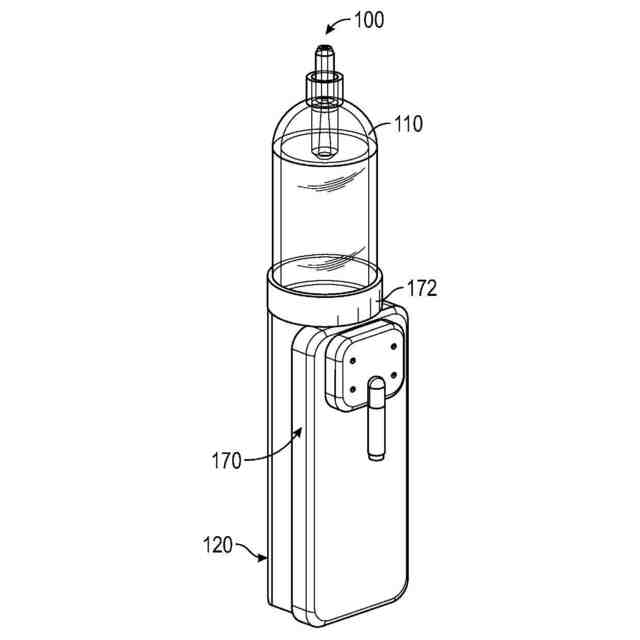

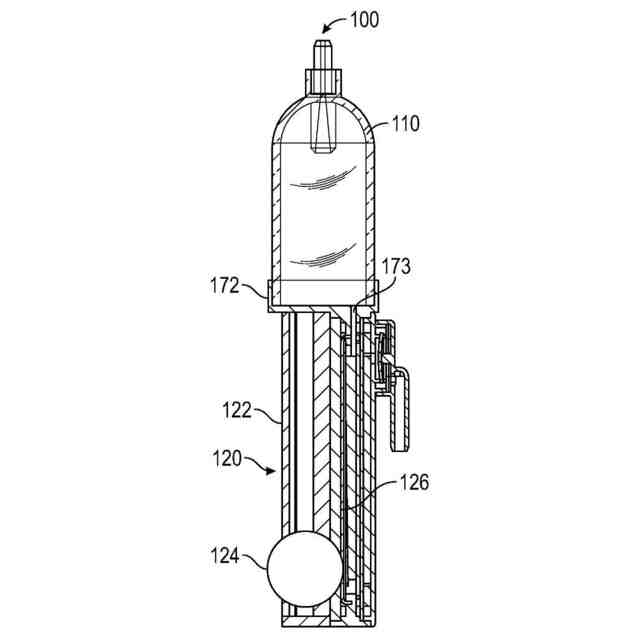

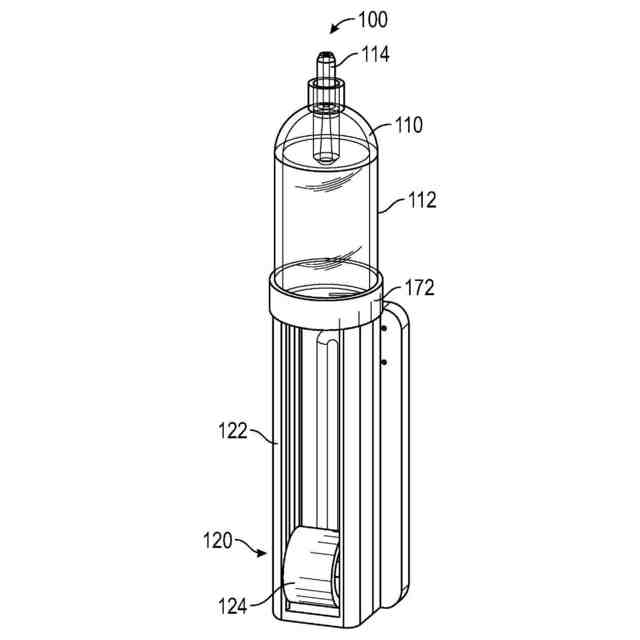

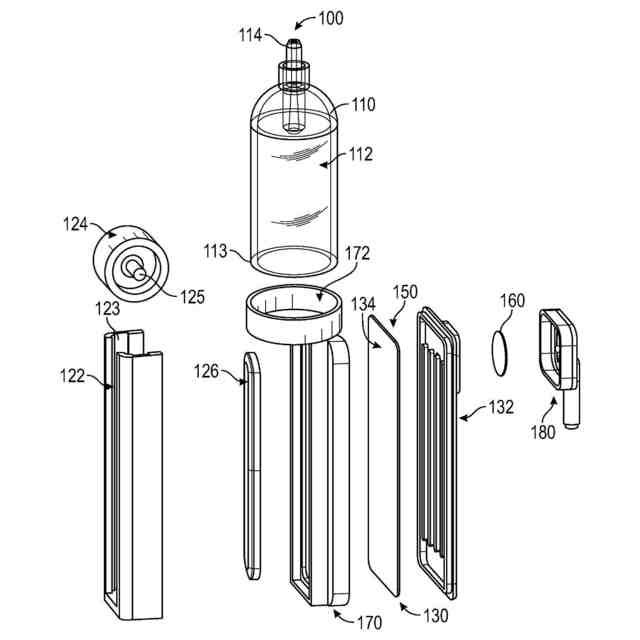

１つ又は複数の実施例では、モジュール式静脈（ＩＶ）アセンブリが提供される。モジュール式ＩＶアセンブリは、本体及び入口コネクタを有するドリップ・チャンバを含む。モジュール式ＩＶアセンブリはまた、ドリップ・チャンバのベース部分に直接連結されるベース・ハウジングであって、ドリップ・チャンバと流体接続する入口ポートと、入口ポートと流体接続する流路キャビティと、を有するベース・ハウジングを含む。モジュール式ＩＶアセンブリは、ベース・ハウジングの第１の部分に直接連結される流量制御組立体をさらに含む。流量制御組立体は、ローラ・ハウジングと、ローラと、ローラとベース・ハウジングにおける流路キャビティとの間に配置される流量制御膜と、を含む。
【０００６】
１つ又は複数の態様では、流路キャビティは、一定の幅及び変化する深さを有する第１の流れ面積と、変化する幅及び一定の深さを有する第２の流れ面積と、を含む。１つ又は複数の態様では、流量制御組立体は、ローラが、第１の流れ面積の開始位置に隣接して流量制御膜と係合状態にある場合、ベース・ハウジングを通る流体流を防止するように構成される。１つ又は複数の態様では、流量制御組立体は、ローラが、第２の流れ面積の端部分に隣接して流量制御膜と係合状態にある場合、ベース・ハウジングを通る十分な流体流を供給するように構成される。１つ又は複数の態様では、流量制御組立体は、流量制御膜と係合したローラが第２の流れ面積の端部分から移動するにつれ、ベース・ハウジングを通る増加する流体流を供給するように構成される。
【０００７】

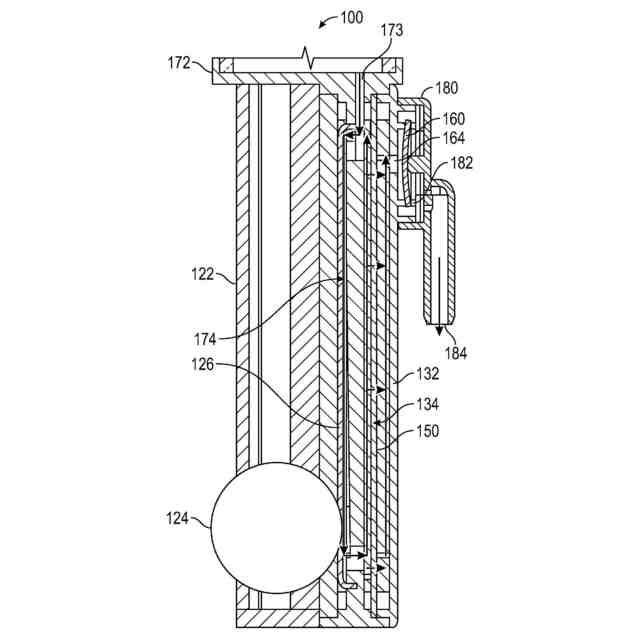

１つ又は複数の態様では、フィルタ組立体がベース・ハウジングの第２の部分に直接連結される。１つ又は複数の態様では、第１の部分及び第２の部分は、ベース・ハウジングの対向する面にある。１つ又は複数の態様では、フィルタ組立体は、ベース・ハウジングの第２の部分に直接連結されるフィルタ・ハウジングと、フィルタ・ハウジングとベース・ハウジングの第２の部分との間に配置されるフィルタ膜と、を含む。１つ又は複数の態様では、フィルタ膜は、フィルタ膜が湿潤されるとガスがフィルタ膜を通ることを防止する親水性材料を含む。１つ又は複数の態様では、フィルタ膜の第１の面は、ベース・ハウジングの第２の部分の内面からある距離を置いて隣接して配置され、第２の部分の内面とフィルタ膜の第１の面との間のスペースは、流量制御組立体からベース・ハウジングの第２の部分に入る流体のための流路を提供するように構成される。１つ又は複数の態様では、フィルタ膜の第２の面は、フィルタ・ハウジングの内面からある距離を置いて隣接して配置され、フィルタ・ハウジングの内面とフィルタ膜の第２の面との間のスペースは、フィルタ膜を通る流体のための流路を提供するように構成される。
【０００８】

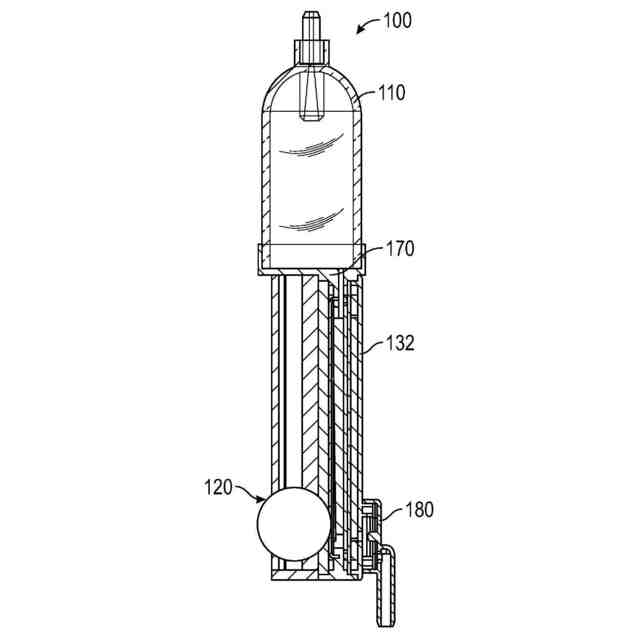

１つ又は複数の態様では、フィルタ膜に配置された個別の層及びフィルタ膜を含む一体形成された材料のうちの一方を含むラン・ドライ防止部材が含まれる。１つ又は複数の態様では、ベース・ハウジングの第２の部分に直接連結されるフィルタ・ハウジングと、フィルタ・ハウジングに直接連結される流体出口ハウジングと、フィルタ・ハウジングの外面における出口キャビティと流体出口ハウジングとの間に配置される一方向逆止弁であって、流体が反対方向に流れて出口キャビティに入り込むことを防止しつつ、流体が流体出口ハウジングにおける退出ポートを通って出口キャビティから流れ出ることを可能にするように構成される、一方向逆止弁と、が含まれる。１つ又は複数の態様では、流体出口ハウジング、逆止弁及び出口キャビティは、ドリップ・チャンバに隣接してベース・ハウジングの上部分に配置される。１つ又は複数の態様では、流体出口ハウジング、逆止弁及び出口キャビティは、ベース・ハウジングの下部分に配置される。
【０００９】
１つ又は複数の態様では、エア・ベント組立体がベース・ハウジングの第２の部分に直接連結され、第１の部分及び第２の部分は、ベース・ハウジングの対向する面にあり、エア・ベント組立体は、ベース・ハウジングの第２の部分に配置されるベント・キャビティと、ベント・キャビティに配置されるベント・ポートであって、ベース・ハウジングにおける空気流路に連結される、ベント・ポートと、ベント・キャビティに配置されるエア・ベント膜と、を含む。１つ又は複数の態様では、エア・ベント膜は、ガスがエア・ベント膜を通るとともにベント・ポートを介して出ることを可能にしつつ、液体がエア・ベント膜を通ってベント・ポートに入り込むことを防止する小孔疎水性材料を含む。１つ又は複数の態様では、ドリップ・チャンバは、ドリップ・チャンバのベース部分においてベース・ハウジングに隣接して配置された下部ハウジング部分と、ベース・ハウジングにおける入口ポートと位置合わせされるレベリング出口ポートと、レベリング出口ポートの対向する側に隣接して配置される、第１のレベリング入口ポート及び第２のレベリング入口ポートと、第１のレベリング入口ポート内に配置される障壁と、を有する自己レベリング組立体を含む。
【００１０】
１つ又は複数の実施例では、静脈（ＩＶ）セットが提供される。ＩＶセットは、本体及び入口コネクタを有するドリップ・チャンバと、ドリップ・チャンバのベース部分に直接連結されるベース・ハウジングであって、ドリップ・チャンバと流体接続する入口ポート、及び入口ポートと流体接続する流路キャビティ、を有するベース・ハウジングと、ベース・ハウジングの第１の部分に直接連結される流量制御組立体であって、ローラ・ハウジング、ローラ、及びローラとベース・ハウジングにおける流路キャビティとの間に配置される流量制御膜、を含む流量制御組立体と、を有するモジュール式ＩＶアセンブリを含む。ＩＶセットはまた、第１のＩＶチューブによってドリップ・チャンバの入口コネクタに連結される流体容器を含む。ＩＶセットは、第２のＩＶチューブによってモジュール式ＩＶアセンブリに連結される流体送達部材をさらに含む。
（【００１１】以降は省略されています）
