公開番号2025113620
公報種別公開特許公報(A)
公開日2025-08-04
出願番号2024007872
出願日2024-01-23
発明の名称医療機器支持具および医療機器セット
出願人朝日インテック株式会社
代理人弁理士法人ウィルフォート国際特許事務所
主分類A61B 50/30 20160101AFI20250728BHJP(医学または獣医学;衛生学)
要約【課題】医療機器を簡便かつ確実に固定することが可能な医療機器支持具、およびそれを用いた医療機器セットの提供を目的とする。

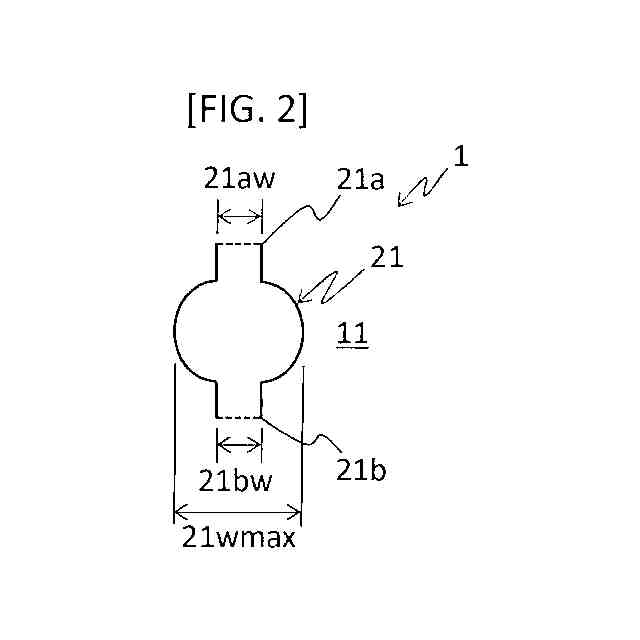

【解決手段】医療機器支持具1は、帯状の支持部21と、支持部21における長手方向の両端部を支持するシート状の基部11と、を備え、両端部は、第1の端部21a、および第1の端部21aの反対側に位置する第2の端部21bであり、第1の端部の幅21awおよび第2の端部の幅21bwの少なくともいずれかは、支持部21の幅のうちの最大の幅(最大幅21wmax)よりも小さい。

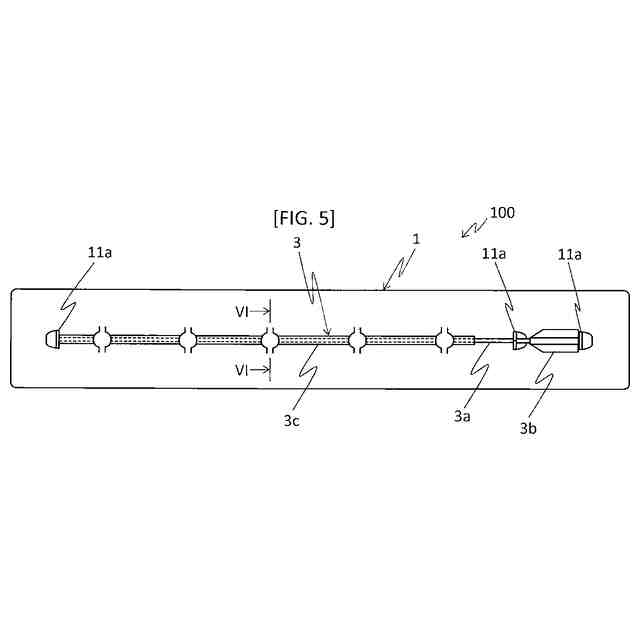

【選択図】図5
特許請求の範囲【請求項１】
帯状の支持部（２１，２２）と、
前記支持部（２１，２２）における長手方向の両端部（２１ａ，２１ｂ，２２ａ，２２ｂ）を支持するシート状の基部（１１，１２）と、を備え、
前記両端部は、第１の端部（２１ａ，２２ａ）、および前記第１の端部（２１ａ，２２ａ）の反対側に位置する第２の端部（２１ｂ，２２ｂ）であり、
前記第１の端部の幅（２１ａｗ，２２ａｗ）および前記第２の端部の幅（２１ｂｗ，２２ｂｗ）の少なくともいずれかは、前記支持部（２１，２２）の幅のうちの最大の幅（２１ｗｍａｘ，２２ｗｍａｘ）よりも小さい医療機器支持具（１，２）。
続きを表示（約 320 文字）【請求項２】
前記第１の端部の幅（２１ａｗ）および前記第２の端部の幅（２１ｂｗ）のいずれもが、前記支持部の幅（２１）のうちの最大の幅（２１ｗｍａｘ）よりも小さい請求項１に記載の医療機器支持具（１）。
【請求項３】
前記基部（１１，１２）および前記支持部（２１，２２）は、１枚のシートから形成されている請求項１または請求項２に記載の医療機器支持具（１，２）。
【請求項４】
請求項１から請求項３のいずれかに記載の医療機器支持具（１，２）と、
医療機器（３）と、を備え、
前記医療機器（３）は、前記基部（１１，１２）と前記支持部（２１，２２）とにより挟持されている医療機器セット（１００）。

発明の詳細な説明【技術分野】
【０００１】
本開示は、医療機器支持具および医療機器セットに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
カテーテルなどの長手形状の医療機器を固定する支持具として、例えば、カテーテルを台紙に固定するための固定帯を有する支持具が知られている（例えば、特許文献１参照）。
【０００３】
このような支持具によれば、保管の際にはカテーテルの折れ曲がりや支持具からのカテーテルの脱落を防止し、使用の際にはカテーテルを傷つけることなく取り出すことができることが期待される。
【先行技術文献】
【特許文献】
【０００４】
特開２０００－２５５６２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上述したような従来の支持具を用いた場合、例えば、搬送中の振動などにより、固定帯に緩みが生じてカテーテルが長さ方向に移動してしまい、カテーテルの先端部等が支持具にぶつかって破損や変形を生じる虞がある。
【０００６】
本開示の目的は、医療機器を簡便かつ確実に固定することが可能な医療機器支持具、およびそれを用いた医療機器セットを提供することにある。
【課題を解決するための手段】
【０００７】
本開示のいくつかの構成を以下に例示する。
【０００８】
本開示の医療機器支持具は、
（１）帯状の支持部と、
前記支持部における長手方向の両端部を支持するシート状の基部と、を備え、
前記両端部は、第１の端部、および前記第１の端部の反対側に位置する第２の端部であり、
前記第１の端部の幅および前記第２の端部の幅の少なくともいずれかは、前記支持部の幅のうちの最大の幅よりも小さい。
この構成によれば、医療機器を簡便かつ確実に固定することができる。
【０００９】
（２）前記第１の端部の幅および前記第２の端部の幅のいずれもが、前記支持部の幅のうちの最大の幅よりも小さい前記（１）に記載の医療機器支持具であってもよい。
この構成によれば、幅が小さい第１の端部および第２の端部を支軸として、基部と支持部とを容易に引き離すことができ、医療機器をより簡便かつ確実に固定することができる。
【００１０】
（３）前記基部および前記支持部は、１枚のシートから形成されている前記（１）または（２）に記載の医療機器支持具であってもよい。
この構成によれば、基部と支持部とが連結した医療機器支持具を容易に形成することができる。
（【００１１】以降は省略されています）
