特許ウォッチ

公開番号2025112733
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024007156
出願日2024-01-22
発明の名称キャリアテープ及びテープ包装体
出願人信越ポリマー株式会社
代理人個人,個人,個人,個人
主分類B65D 73/02 20060101AFI20250725BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】収納される部品の安定性を確保して、バンプ電極と収納凹部の底面との接触を防止することが可能なキャリアテープ及びテープ包装体を提供する。

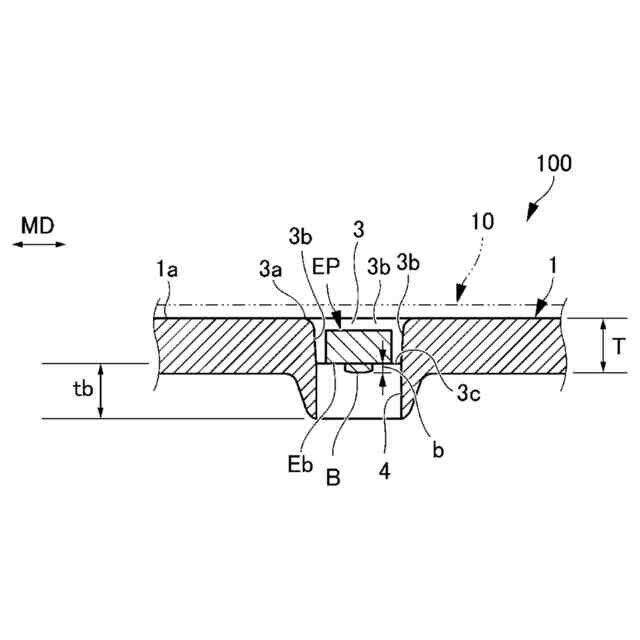

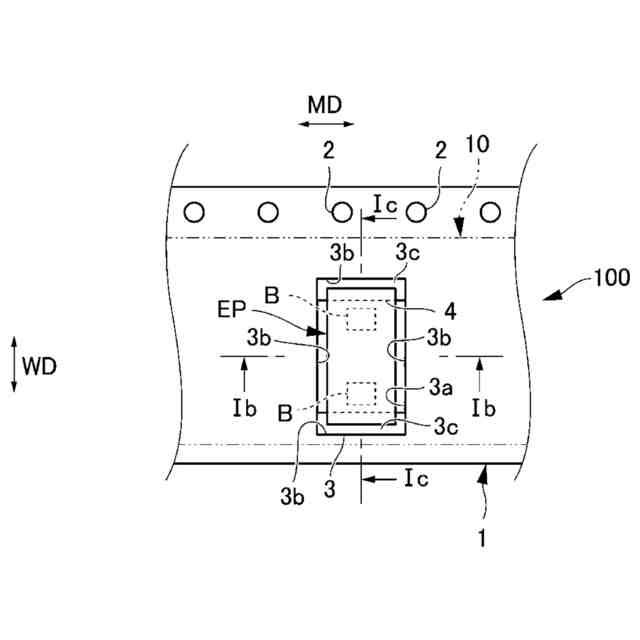

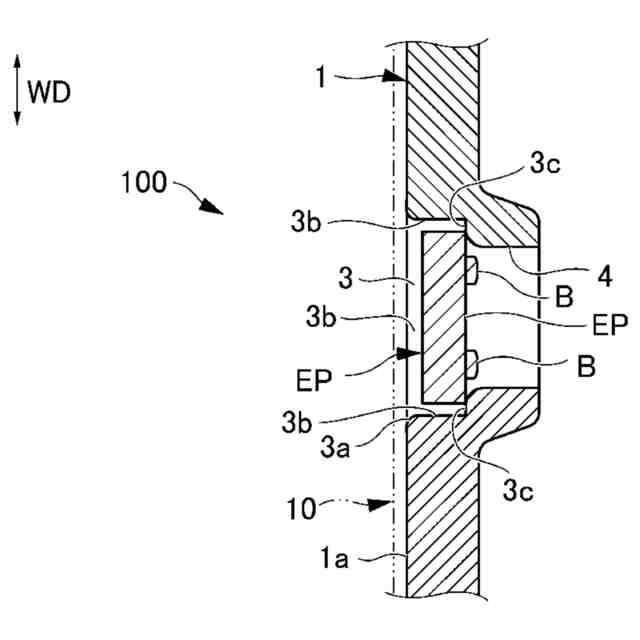

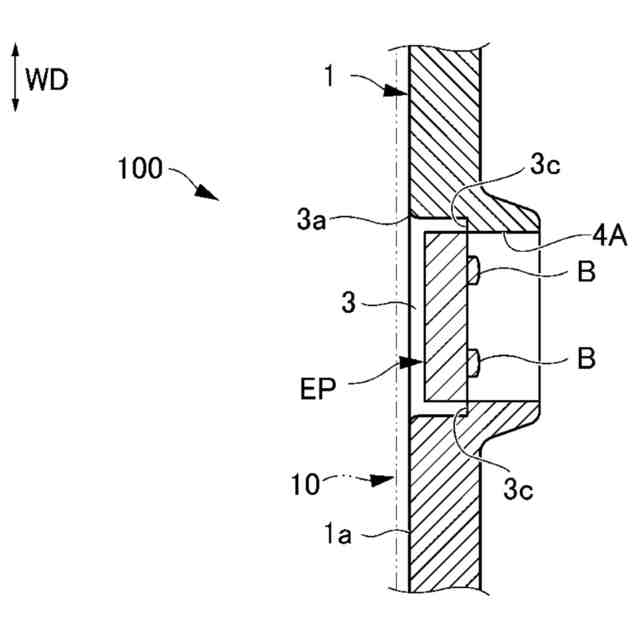

【解決手段】本発明に係る一つの態様は、バンプ電極Bを備える部品EPを収納可能な収納凹部3を有するキャリアテープ1であって、収納凹部3の底面3cの一部は、部品EPのバンプ電極Bが接触しないように、部品EPのバンプ電極Bに対応する領域が貫通孔4として欠落しているものである。
【選択図】図1A
特許請求の範囲【請求項１】
バンプ電極を備える部品を収納可能な収納凹部を有するキャリアテープであって、
前記収納凹部の底面の一部は、前記部品の前記バンプ電極が接触しないように、前記部品の前記バンプ電極に対応する領域が貫通孔として欠落している、
ことを特徴とするキャリアテープ。
続きを表示（約 490 文字）【請求項２】
前記貫通孔は、１又は複数個形成されている、
ことを特徴とする請求項１に記載のキャリアテープ。
【請求項３】
前記貫通孔の貫通方向の長さは、収納する前記部品の前記バンプ電極の高さと等しいか、大きい、
ことを特徴とする請求項１又は２に記載のキャリアテープ。
【請求項４】
前記収納凹部の前記底面は、平面状に形成される、
ことを特徴とする請求項１又は２に記載のキャリアテープ。
【請求項５】
請求項１又は２に記載のキャリアテープと、
前記収納凹部に収納された前記部品と、
前記収納凹部の前記底面と対向する側に設けられた開口を塞ぐカバーテープと、を備える、
ことを特徴とするテープ包装体。
【請求項６】
前記収納凹部の前記底面は、前記部品の下面に接触している
ことを特徴とする請求項５に記載のテープ包装体。
【請求項７】
前記バンプ電極は、前記貫通孔を介して外部から視認可能である、
ことを特徴とする請求項５に記載のテープ包装体。

発明の詳細な説明【技術分野】
【０００１】
本開示は、部品を収納可能な収納凹部を有するキャリアテープ及びテープ包装体に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
バンプ電極が形成された部品をキャリアテープの収納凹部に収納することがある。図５Ａ～図５Ｃに示すように、バンプ電極Ｂは、部品ＥＰの本体から突出しており、バンプ電極Ｂが収納凹部の底面Ａに接触すると、バンプ電極Ｂの傷つきや破損が発生したり、バンプ電極Ｂが収納凹部内で傾いた際に（図５Ｄ参照）、バンプ電極Ｂとの接触によって収納凹部の底面Ａが削れて収納凹部内に異物（底面Ａから削れた破片）が発生したりする可能性がある。このような、バンプ電極Ｂと収納凹部の底面Ａとの接触を防止するために、バンプ電極Ｂを収納凹部の底面Ａから浮かして収納することが考えられる（図６Ａ参照）。しかし、バンプ電極Ｂを収納凹部の底面Ａから浮かして収納しても、収納凹部の底面Ａの変形等により、バンプ電極Ｂと収納凹部の底面Ａとが接触し（図６Ｂ参照）、バンプ電極Ｂの傷つきや破損が発生したり、収納凹部内に異物が発生したりすることがあった。
【０００３】
特許文献１に記載のキャリアテープは、収納凹部の底面に窪みを形成し、窪みにバンプ電極を収めている。
【０００４】
また、特許文献２に記載のキャリアテープは、収納凹部の底面を除去し、テーパ状（四角錐状）の側壁で部品の周囲を支持している。
【先行技術文献】
【特許文献】
【０００５】
特開平０９－３０１４２８号公報
特開２０２１－０１７２６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に記載のキャリアテープでは、収納する部品（以下、「被収納部品」という場合がある。）を、キャリアテープの収納凹部に挿入する際や、収納凹部からピックアップする際に、被収納部品の安定性を確保することが難しく、位置ずれが発生してしまう可能性がある。被収納部品に位置ずれが発生すると、被収納部品のバンプ電極が収納凹部の底面等に接触し、バンプ電極の傷つきや破損が発生したり、バンプ電極との接触によって収納凹部の底面が削れて収納凹部内に異物が発生したりする可能性がある。
【０００７】
特許文献２に記載のキャリアテープでは、テーパ状の側壁で部品の周囲を支持しているので、収納凹部内での被収納部品の傾きが発生し易く、被収納部品の安定性を確保することが難しい。
【０００８】
そこで、本開示は以上の課題に鑑みてなされたものであり、収納される部品の安定性を確保して、バンプ電極と収納凹部の底面との接触を防止することが可能なキャリアテープ及びテープ包装体を提供することを目的とする。
【課題を解決するための手段】
【０００９】
（１）本発明に係る一つの態様は、バンプ電極を備える部品を収納可能な収納凹部を有するキャリアテープであって、前記収納凹部の底面の一部は、前記部品の前記バンプ電極が接触しないように、前記部品の前記バンプ電極に対応する領域が貫通孔として欠落しているものである。
【００１０】

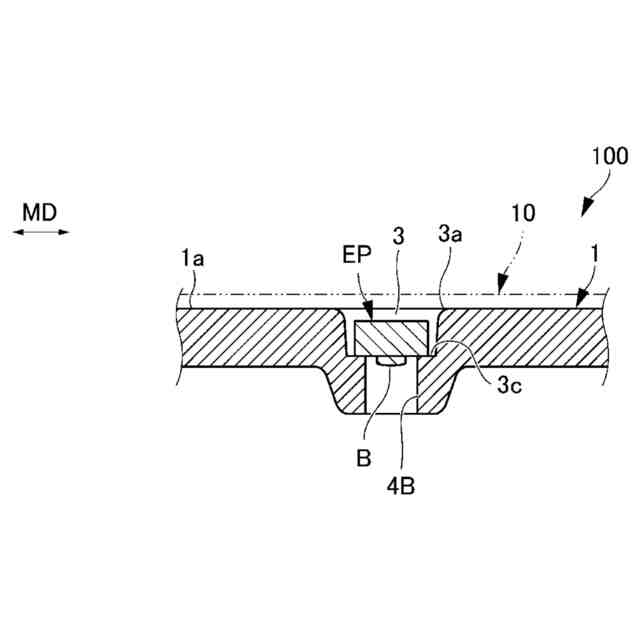

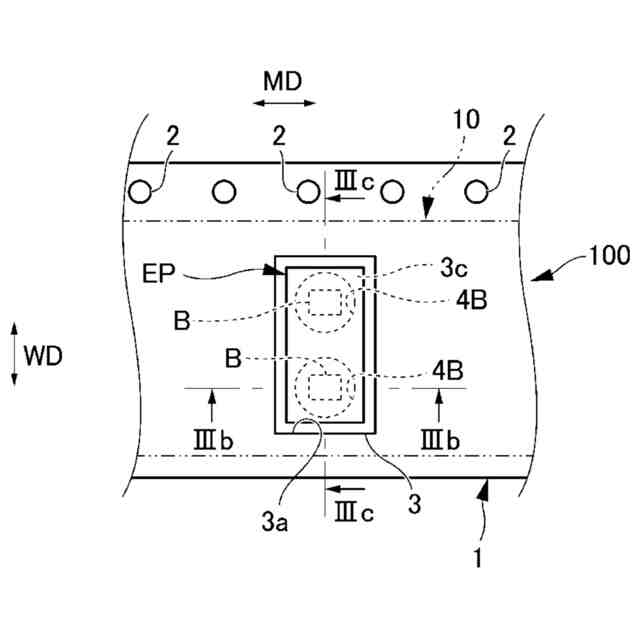

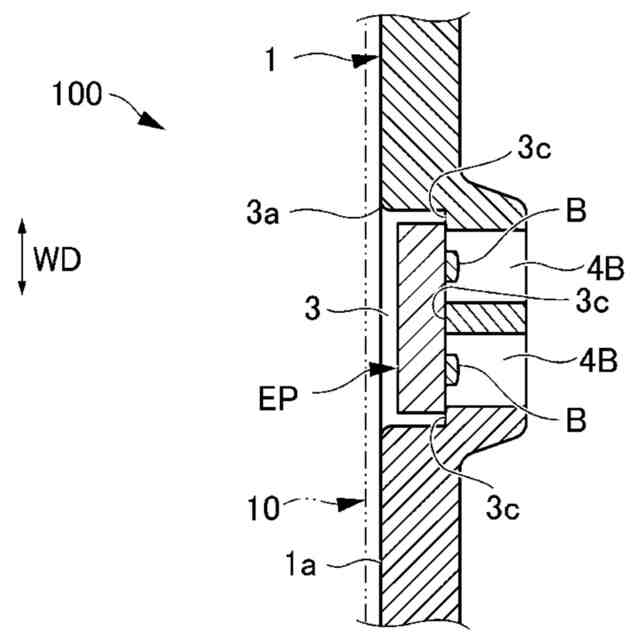

（２）上記（１）の態様において、前記底面には、１又は複数の前記貫通孔が形成されていてもよい。
（【００１１】以降は省略されています）
