公開番号2025107725
公報種別公開特許公報(A)
公開日2025-07-22
出願番号2024001094
出願日2024-01-09
発明の名称ラリンジアルマスク及びラリンジアルマスクの装着方法
出願人個人
代理人弁理士法人パテントボックス
主分類A61M 16/04 20060101AFI20250714BHJP(医学または獣医学;衛生学)
要約【課題】経鼻のラリンジアルマスク及びラリンジアルマスクの装着方法を提供する。
【解決手段】第1の端部を有する第1のチューブと、第2の端部を有する第2のチューブと、第3の端部を有し、前記第3の端部に連通し、対象者の気管の開口部の周囲組織に密着可能に構成された環状カフと、前記第1の端部に接続可能に構成される第1の接続口、前記第2の端部に接続可能に構成される第2の接続口、及び、前記第3の端部に接続可能に構成される第3の接続口を有する分岐接続部と、を有するラリンジアルマスク。
【選択図】図1
特許請求の範囲【請求項１】
第１の端部を有する第１のチューブと、
第２の端部を有する第２のチューブと、
第３の端部を有し、前記第３の端部に連通し、対象者の気管の開口部の周囲組織に密着可能に構成された環状カフと、
前記第１の端部に接続可能に構成される第１の接続口、前記第２の端部に接続可能に構成される第２の接続口、及び、前記第３の端部に接続可能に構成される第３の接続口を有する分岐接続部と、
を有するラリンジアルマスク。
続きを表示（約 2,600 文字）【請求項２】
前記環状カフは、口腔から予め設定された挿入位置に挿入された状態で膨張することにより、前記気管の開口部の周囲組織に密着可能に構成されている、
請求項１に記載のラリンジアルマスク。
【請求項３】
前記第１のチューブ及び前記第２のチューブのチューブ内径は４ｍｍ～４．５ｍｍの範囲内である、
請求項１に記載のラリンジアルマスク。
【請求項４】
第１の端部を有する第１のチューブと、
第２の端部を有する第２のチューブと、
前記第１の端部に接続可能に構成される第１の接続口、及び、前記第２の端部に接続可能に構成される第２の接続口を有し、前記第１の接続口及び前記第２の接続口に連通し、対象者の気管の開口部の周囲組織に密着可能に構成された環状カフと、
を有するラリンジアルマスク。
【請求項５】
前記環状カフは、口腔から予め設定された挿入位置に挿入された状態で膨張することにより、前記気管の開口部の周囲組織に密着可能に構成されている、
請求項４に記載のラリンジアルマスク。
【請求項６】
前記第１のチューブ及び前記第２のチューブのチューブ内径は４ｍｍ～４．５ｍｍの範囲内である、
請求項４に記載のラリンジアルマスク。
【請求項７】
第１の端部を有する第１のチューブと、第２の端部を有する第２のチューブと、第３の端部を有し、前記第３の端部に連通し、対象者の気管の開口部の周囲組織に密着可能に構成された環状カフと、前記第１の端部に接続可能に構成される第１の接続口、前記第２の端部に接続可能に構成される第２の接続口、及び、前記第３の端部に接続可能に構成される第３の接続口を有する分岐接続部と、を有するラリンジアルマスクを対象者へと装着する、ラリンジアルマスクの装着方法であって、
前記対象者の第１の鼻孔から前記第１のチューブを挿入して、前記第１のチューブの前記第１の端部を前記対象者の口腔外へと出す第１の工程と、
前記対象者の第２の鼻孔から前記第２のチューブを挿入して、前記第１のチューブの前記第２の端部を前記対象者の口腔外へと出す第２の工程と、
前記第１の端部を前記第１の接続口に接続し、前記第２の端部を前記第２の接続口に接続し、前記第３の端部を前記第３の接続口に接続する第３の工程と、
前記環状カフを前記対象者の気管の開口部の周囲組織上に配置する第４の工程と、
前記第１のチューブ及び前記第２のチューブを、各々、前記第１の鼻孔側及び前記第２の鼻腔側から引張ることで、前記第１のチューブ及び前記第２のチューブの撓みを取る第５の工程と、
を有するラリンジアルマスクの装着方法。
【請求項８】
第１の端部を有する第１のチューブと、第２の端部を有する第２のチューブと、第３の端部を有し、前記第３の端部に連通し、対象者の気管の開口部の周囲組織に密着可能に構成された環状カフと、前記第１の端部に接続可能に構成される第１の接続口、前記第２の端部に接続可能に構成される第２の接続口、及び、前記第３の端部に接続可能に構成される第３の接続口を有する分岐接続部と、を有するラリンジアルマスクを対象者へと装着する、ラリンジアルマスクの装着方法であって、
前記対象者の第１の鼻孔から前記第１のチューブを挿入して、前記第１のチューブの前記第１の端部を前記対象者の口腔外へと出す第６の工程と、
前記第１の端部を前記第１の接続口に接続し、前記第２の端部を前記第２の接続口に接続し、前記第３の端部を前記第３の接続口に接続する第７の工程と、
前記環状カフを前記対象者の気管の開口部の周囲組織上に配置する第８の工程と、
前記第１のチューブを、前記第１の鼻孔側から引張ることで、前記第１のチューブの撓みを取る第９の工程と、
を有するラリンジアルマスクの装着方法。
【請求項９】
第１の端部を有する第１のチューブと、第２の端部を有する第２のチューブと、前記第１の端部に接続可能に構成される第１の接続口、及び、前記第２の端部に接続可能に構成される第２の接続口を有し、前記第１の接続口及び前記第２の接続口に連通し、対象者の気管の開口部の周囲組織に密着可能に構成された環状カフと、を有するラリンジアルマスクの装着方法であって、
前記対象者の第１の鼻孔から前記第１のチューブを挿入して、前記第１のチューブの前記第１の端部を前記対象者の口腔外へと出す第１０の工程と、
前記対象者の第２の鼻孔から前記第２のチューブを挿入して、前記第１のチューブの前記第２の端部を前記対象者の口腔外へと出す第１１の工程と、
前記第１の端部を前記第１の接続口に接続し、前記第２の端部を前記第２の接続口に接続する第１２の工程と、
前記環状カフを前記対象者の気管の開口部の周囲組織上に配置する第１３の工程と、
前記第１のチューブ及び前記第２のチューブを、各々、前記第１の鼻孔側及び前記第２の鼻腔側から引張ることで、前記第１のチューブ及び前記第２のチューブの撓みを取る第１４の工程と、
を有するラリンジアルマスクの装着方法。
【請求項１０】
第１の端部を有する第１のチューブと、第２の端部を有する第２のチューブと、前記第１の端部に接続可能に構成される第１の接続口、及び、前記第２の端部に接続可能に構成される第２の接続口を有し、前記第１の接続口及び前記第２の接続口に連通し、対象者の気管の開口部の周囲組織に密着可能に構成された環状カフと、を有するラリンジアルマスクの装着方法であって、
前記対象者の第１の鼻孔から前記第１のチューブを挿入して、前記第１のチューブの前記第１の端部を前記対象者の口腔外へと出す第１５の工程と、
前記第１の端部を前記第１の接続口に接続し、前記第２の端部を前記第２の接続口に接続する第１６の工程と、
前記環状カフを前記対象者の気管の開口部の周囲組織上に配置する第１７の工程と、
前記第１のチューブを、前記第１の鼻孔側から引張ることで、前記第１のチューブの撓みを取る第１８の工程と、
を有するラリンジアルマスクの装着方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、全身麻酔中や救命救急時の気道確保のための医療器具であるラリンジアルマスク及びラリンジアルマスクの装着方法に関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
対象者の食道と気管との連通を遮断し、かつ、気道を確保するための医療器具として、ラリンジアルマスクが知られている。ラリンジアルマスクは、一般的に、口腔を介して対象者に挿入し、気管に連通するように配置されるチューブ部材と、このチューブ部材の先端部に設けられ、口腔から予め設定された挿入位置に挿入された状態で膨張させることで、気管の開口部の周囲組織に密着して配置される環状カフと、を有する（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１４２６３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来のラリンジアルマスクは、チューブ部材が口腔内から出るため、口腔内及び歯牙の操作が困難であるという問題点を有していた。また、麻酔中や麻酔覚醒時にチューブ部材を強く噛んだりすることで、チューブが閉塞したり、歯牙が欠けたりする等の問題点を有していた。
【０００５】
そこで、本発明は、経鼻のラリンジアルマスク及びラリンジアルマスクの装着方法を提供することを目的としている。
【課題を解決するための手段】
【０００６】
前記目的を達成するために、本発明のラリンジアルマスクは、
第１の端部を有する第１のチューブと、
第２の端部を有する第２のチューブと、
第３の端部を有し、前記第３の端部に連通し、対象者の気管の開口部の周囲組織に密着可能に構成された環状カフと、
前記第１の端部に接続可能に構成される第１の接続口、前記第２の端部に接続可能に構成される第２の接続口、及び、前記第３の端部に接続可能に構成される第３の接続口を有する分岐接続部と、
を有する。
【発明の効果】
【０００７】
本発明の一実施形態によると、経鼻のラリンジアルマスク及びラリンジアルマスクの装着方法を提供することができる。
【図面の簡単な説明】
【０００８】

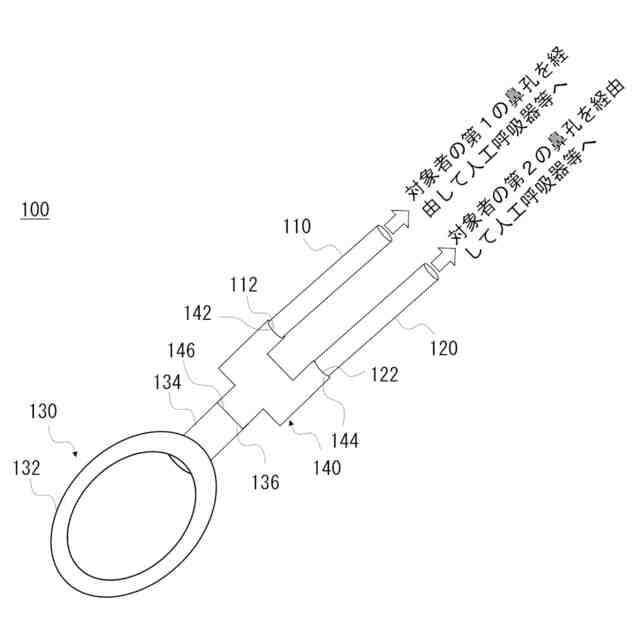

本発明の一実施形態に係るラリンジアルマスクの一例の概略図である。

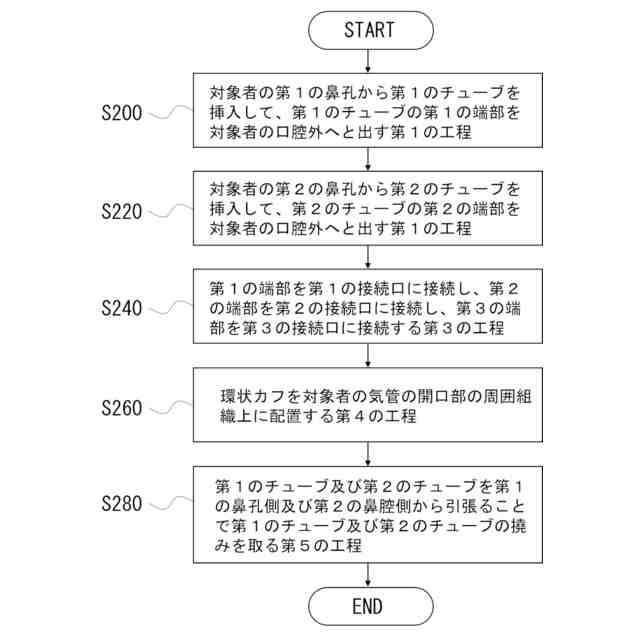

本発明の一実施形態に係るラリンジアルマスクの装着方法の一例のフロー図である。
本発明の他の実施形態に係るラリンジアルマスクの装着方法の一例のフロー図である。

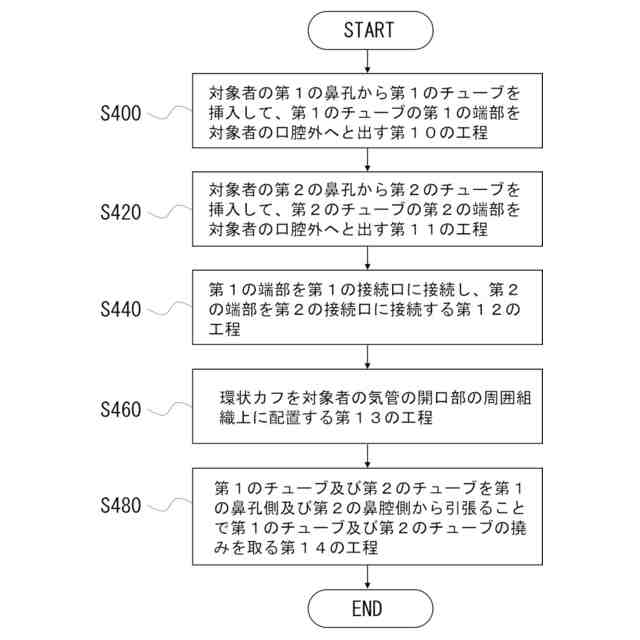

本発明の他の実施形態に係るラリンジアルマスクの装着方法の一例のフロー図である。
本発明の他の実施形態に係るラリンジアルマスクの装着方法の一例のフロー図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一実施形態に係るラリンジアルマスクについて、図面を参照して説明する。
【００１０】
（全体構成）
図１に、本実施形態に係るラリンジアルマスクの概略斜視図を示す。
（【００１１】以降は省略されています）
