公開番号2025106414
公報種別公開特許公報(A)
公開日2025-07-15
出願番号2025062884,2023200573
出願日2025-04-07,2019-07-10
発明の名称受信回路
出願人株式会社半導体エネルギー研究所
代理人
主分類H03K 19/0175 20060101AFI20250708BHJP(基本電子回路)
要約【課題】ディファレンシャル方式の受信回路のばらつきを低減する受信回路、表示装置、及び電子機器を提供する。

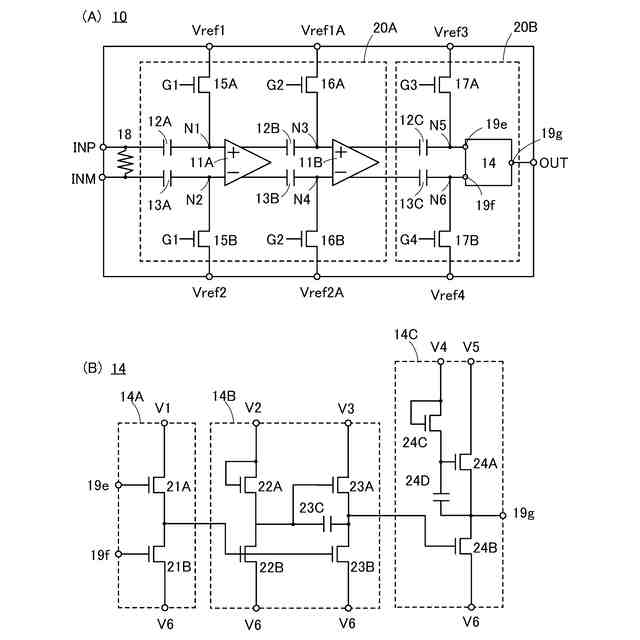

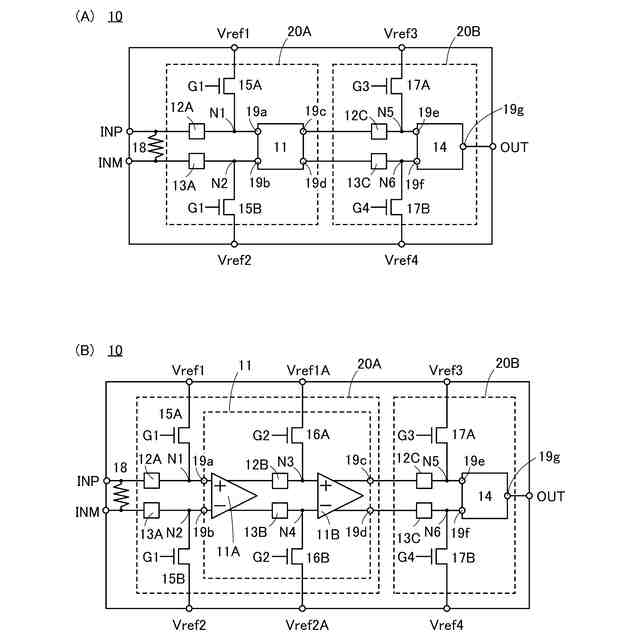

【解決手段】ディファレンシャル方式で与えられる第1の信号及び第2の信号をシングルエンド方式の第3の信号に変換して出力する受信回路10であって、オペアンプ11、素子12C、13C、トランジスタ17A、17B及び回路14を有する。素子12C、13Cは、トランジスタが接続されるノードN5、N6を介して回路14と、接続される。オペアンプには、第1の信号と第1の信号が反転した第2の信号が与えられる。オペアンプは、出力信号を素子に与え、ノードには、トランジスタ1を介してプリセット電位が与えられる。素子には、プリセット電位によってオペアンプのばらつきを含む信号が記憶される。回路14は、プリセット電位が与えられることでオペアンプのばらつきを含む信号に影響されずに第3の信号の初期値を決定する。
【選択図】図2
特許請求の範囲【請求項１】
ディファレンシャル方式で与えられる第１の信号及び第２の信号をシングルエンド方式の第３の信号に変換して出力する受信回路であって、
オペアンプと、第１の素子と、第１のトランジスタと、第１の回路とを有し、
前記オペアンプは、第１の入力端子と、第２の入力端子と、第１の出力端子とを有し、
前記オペアンプは、前記第１の素子と電気的に接続され、
前記第１の素子は、第１のノードを介して前記第１の回路と電気的に接続され、
前記第１のノードには、前記第１のトランジスタのソース又はドレインの一方が電気的に接続され、
前記第１の入力端子には、前記第１の信号が与えられ、
前記第２の入力端子には、前記第１の信号が反転した前記第２の信号が与えられ、
前記オペアンプは、前記第１の出力端子が出力する信号を前記第１の素子に与え、
前記第１のノードには、前記第１のトランジスタを介して第１のプリセット電位が与えられ、
前記第１の素子には、前記第１のプリセット電位によって前記オペアンプのばらつきを含む信号が記憶され、
前記第１の回路は、前記第１のプリセット電位が与えられることで前記オペアンプのばらつきを含む信号に影響されずに前記第３の信号の初期値を決定することを特徴とする受信回路。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、受信回路、表示装置、又は電子機器に関する。
続きを表示（約 1,800 文字）【０００２】
なお、本発明の一態様は、上記の技術分野に限定されない。本明細書等で開示する発明
の一態様の技術分野は、物、方法、又は、製造方法に関する。又は、本発明は、プロセス
、マシン、マニュファクチャ、又は、組成物（コンポジション・オブ・マター）に関する
。特に、本発明の一態様は、半導体装置、表示装置、発光装置、蓄電装置、記憶装置、そ
れらの駆動方法、又はそれらの製造方法に関する。
【０００３】
なお、本明細書等において、半導体装置は、半導体特性を利用することで機能しうる素
子、回路、又は装置等を指す。一例としては、トランジスタ、ダイオード等の半導体素子
は半導体装置である。また別の一例としては、半導体素子を有する回路は、半導体装置で
ある。また別の一例としては、半導体素子を有する回路を備えた装置は、半導体装置であ
る。
【背景技術】
【０００４】
近年表示装置の高精細化が進んでいる。表示装置の高精細化は、表示装置へ画像信号を
伝達するための配線数の増加、さらに消費電力の増加などを生じやすい。また、画像信号
を高速に伝送する場合、電磁気妨害（ＥＭＩ：ＥｌｅｃｔｒｏＭａｇｎｅｔｉｃＩｎ
ｔｅｒｆｅｒｅｎｃｅ）が発生し、他の周辺回路、又は他の電子機器にノイズの影響を与
える場合がある。さらに、表示装置内の信号、もしくは周囲にある他の電子機器が発する
ノイズの影響を受けずに正しく伝送する電磁気妨害感受性（ＥＭＳ：ＥｌｅｃｔｒｏＭ
ａｇｎｅｔｉｃＳｕｓｃｅｐｔｉｂｉｌｉｔｙ）を備えることが求められている。
【０００５】

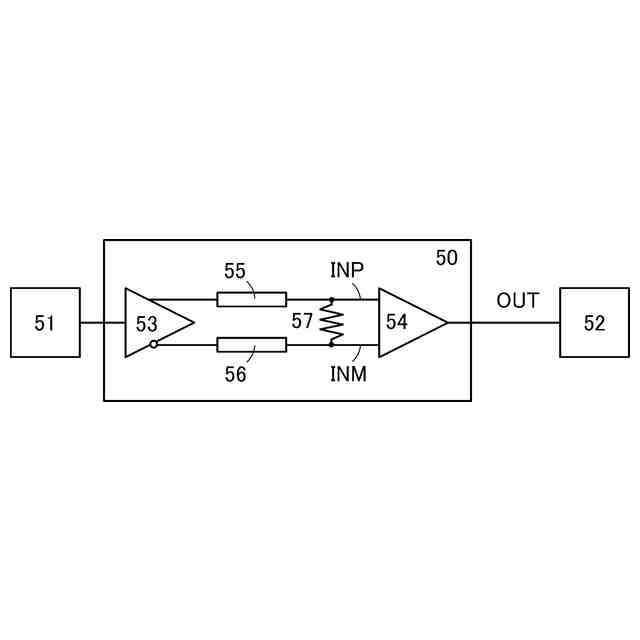

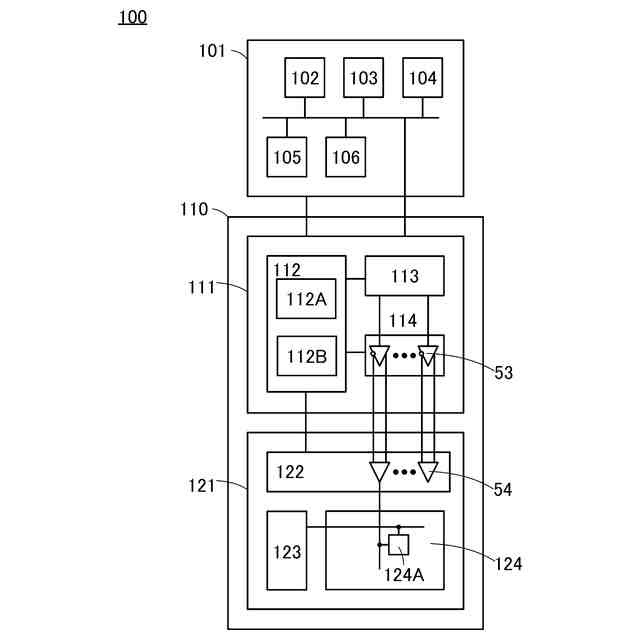

表示装置への信号伝達手段は、表示装置の高精細化が進むに従い、２本の信号線を利用
し、どちらの信号の電位が高いかによって信号の“Ｈ”又は“Ｌ”を表現するディファレ
ンシャル方式が主流になっている。ディファレンシャル方式の一つとしてＴＩＡ／ＥＩＡ
６４４規格（ＴＩＡ：米国電気通信工業会、ＥＩＡ：米国電子工業会）に標準化されてい
るＬＶＤＳ（Ｌｏｗｖｏｌｔａｇｅｄｉｆｆｅｒｅｎｔｉａｌｓｉｇｎａｌｉｎｇ
）が用いられることが多い。ＬＶＤＳは、ディファレンシャル方式で動作する差動回路を
有し、小振幅な差動信号を用いることで低消費電力化とノイズの影響を軽減することが可
能な通信技術の一つである。
【０００６】
例えば特許文献１では、ＬＶＤＳに用いられるドライバ回路が開示されている。
【先行技術文献】
【特許文献】
【０００７】
特開平０９－２１４３１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
表示装置が高精細になることで画素数が増大し、画素数が増大するに従い伝達する画像
信号の量が増大している。したがって画像信号を高速に伝達することが求められている。
ＬＶＤＳは、オペアンプを用いた差動入力信号によってノイズを除去し、伝達する画像信
号の劣化を抑え、表示品位の低下を抑えることができる。
【０００９】
ただし、差動入力信号の差動振幅がＬＶＤＳのレシーバ回路を構成するトランジスタの
ばらつきにより、画像信号が正しく受信されない問題があった。また、差動入力信号が与
えられるオペアンプでは、差動入力信号の差動振幅が一定の電位差以下になると、伝達す
る画像信号が劣化し、誤った画像信号に変換されてしまうといった問題があった。
【００１０】
上記問題に鑑み、本発明の一態様は、新規な構成の受信回路を提供することを課題の一
とする。又は、本発明の一態様は、受信回路の電気特性のばらつきを抑えることで伝達す
る信号の劣化を抑制することを課題の一とする。又は、本発明の一態様は、新規な構成の
表示装置を提供することを課題の一とする。又は、本発明の一態様は、表示装置の電気特
性のばらつきを抑えることで伝達する画像信号の劣化を抑制することを課題の一とする。
（【００１１】以降は省略されています）
