公開番号2025104935
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223132
出願日2023-12-28
発明の名称陰唇間パッド
出願人ユニ・チャーム株式会社
代理人弁理士法人一色国際特許事務所
主分類A61F 13/472 20060101AFI20250703BHJP(医学または獣医学;衛生学)
要約【課題】良好なフィット性を有しつつ、着用者に不快感を生じさせ難い陰唇間パッドを提供する。
【解決手段】吸収性コア(132)と、非肌側シート(133)と、を有する陰唇間パッド(1)であって、非肌側シート(133)は、幅方向において陰唇間パッド(1)を3等分したときの両側に位置する端部領域(SR)において、複数のスリット(18)を有し、複数のスリット(18)は、第1方向に沿った第1スリット(18a)と、第1方向とは異なる方向に沿った第2スリット(18b)とを有しており、複数のスリット(18a,18b)のうちの何れのスリットも、他のスリットと交差していない。
【選択図】図5
特許請求の範囲【請求項１】
互いに交差する前後方向と幅方向と厚さ方向とを有し、
吸収性コアと、前記吸収性コアよりも前記厚さ方向の非肌側に設けられた非肌側シートと、を有する陰唇間パッドであって、
前記非肌側シートは、前記幅方向において前記陰唇間パッドを３等分したときの両側に位置する端部領域において、複数のスリットを有し、
前記複数のスリットは、第１方向に沿った第１スリットと、前記第１方向とは異なる方向に沿った第２スリットとを有しており、
前記複数のスリットのうちの何れのスリットも、他のスリットと交差していない、ことを特徴とする陰唇間パッド。
続きを表示（約 1,400 文字）【請求項２】
請求項１に記載の陰唇間パッドであって、
前記第１スリットは、前記幅方向に沿ったスリットであり、
前記第２スリットは、前記前後方向に沿ったスリットである、ことを特徴とする陰唇間パッド。
【請求項３】
請求項１または２に記載の陰唇間パッドであって、
前記幅方向において前記陰唇間パッドを３等分したときの中央に位置する中央領域に、前記第１スリットと、前記第１方向とは異なる方向に沿った前記第２スリットとをそれぞれ複数有し、
前記中央領域において、前記第１スリットと前記第２スリットとが交差する部分を有している、ことを特徴とする陰唇間パッド。
【請求項４】
請求項２に記載の陰唇間パッドであって、
前記第１スリットは、前記幅方向において、前記第２スリットの一方側に隣り合う一方側第１スリットと、前記第２スリットの他方側に隣り合う他方側第１スリットとを有し、
前記厚さ方向に見たときに、前記一方側第１スリットの延長線と、前記他方側第１スリットとの延長線とが重複しており、
前記一方側第１スリットと前記他方側第１スリットとの間隔は、前記一方側第１スリット及び前記他方側第１スリットの少なくとも何れかの長さよりも短い、ことを特徴とする陰唇間パッド。
【請求項５】
請求項４に記載の陰唇間パッドであって、
前記一方側第１スリットと前記他方側第１スリットとの間隔は、前記一方側第１スリットの長さよりも短く、且つ、前記他方側第１スリットの長さよりも短い、ことを特徴とする陰唇間パッド。
【請求項６】
請求項４に記載の陰唇間パッドであって、
前記一方側第１スリットと前記他方側第１スリットとの間隔は、前記吸収性コアに含まれる繊維の平均繊維長よりも長い、ことを特徴とする陰唇間パッド。
【請求項７】
請求項４に記載の陰唇間パッドであって、
前記吸収性コアは、前記幅方向において、前記一方側第１スリットの前記他方側の端と、前記他方側第１スリットの前記一方側の端との間に、前記厚さ方向における肌側に凸となる部分を有する、ことを特徴とする陰唇間パッド。
【請求項８】
請求項２に記載の陰唇間パッドであって、
前記第２スリットは、前記前後方向において非連続な部分を有する、ことを特徴とする陰唇間パッド。
【請求項９】
請求項８に記載の陰唇間パッドであって、
前記第２スリットは、前記吸収性コアの前記前後方向における中央位置よりも前側に配置された前側第２スリットと、前記中央位置よりも後側に配置された後側第２スリットとを有し、
前記前側第２スリットの前記前後方向における長さは、前記後側第２スリットの前記前後方向における長さよりも短い、ことを特徴とする陰唇間パッド。
【請求項１０】
請求項９に記載の陰唇間パッドであって、
前記前側第２スリットの前記幅方向の両側に隣り合って配置された前記第１スリットの数よりも、
前記後側第２スリットの前記幅方向の両側に隣り合って配置された前記第１スリットの数の方が多い、ことを特徴とする陰唇間パッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、陰唇間パッドに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、陰唇に密着させて装着する陰唇間パッド等の吸収性物品が知られている。このような陰唇間パッド（吸収性物品）では、吸収体等の剛性が高い部材に複数のスリットを設けて、着用者の身体の凹凸に沿って３次元的に変形しやすくすることにより、着用時におけるフィット性を高めることができる。例えば、特許文献１には，製品の長手方向や短手方向に沿って複数のスリットが設けられた陰唇間パッドが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－９７６９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような複数のスリットを有する陰唇間パッドにおいて、異なる二つのスリットが互いに交差していた場合、当該交差部分で吸収性コアや吸収性コアと積層されたシート部材が肌側に捲れ上がってしまい、着用者に違和感を生じさせるおそれがある。特に陰唇間パッドでは、捲れ上がった部分が敏感な肌（陰唇）に刺激を与え、不快感を生じさせやすくなるおそれがある。
【０００５】
本発明は、上記のような問題に鑑みてなされたものであって、その目的とするところは、良好なフィット性を有しつつ、着用者に不快感を生じさせ難い陰唇間パッドを提供することにある。
【課題を解決するための手段】
【０００６】
上記目的を達成するための主たる発明は、互いに交差する前後方向と幅方向と厚さ方向とを有し、吸収性コアと、前記吸収性コアよりも前記厚さ方向の非肌側に設けられた非肌側シートと、を有する陰唇間パッドであって、前記非肌側シートは、前記幅方向において前記陰唇間パッドを３等分したときの両側に位置する端部領域において、複数のスリットを有し、前記複数のスリットは、第１方向に沿った第１スリットと、前記第１方向とは異なる方向に沿った第２スリットとを有しており、前記複数のスリットのうちの何れのスリットも、他のスリットと交差していない、ことを特徴とする陰唇間パッドである。
【０００７】
本発明の他の特徴については、本明細書及び添付図面の記載により明らかにする。
【発明の効果】
【０００８】
本発明によれば、良好なフィット性を有しつつ、着用者に不快感を生じさせ難い陰唇間パッドを提供することができる。
【図面の簡単な説明】
【０００９】

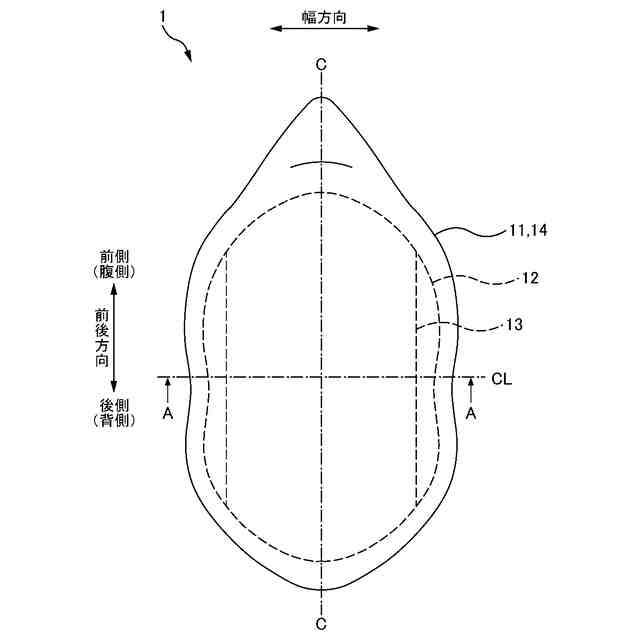

展開状態のパッド１の平面図である。

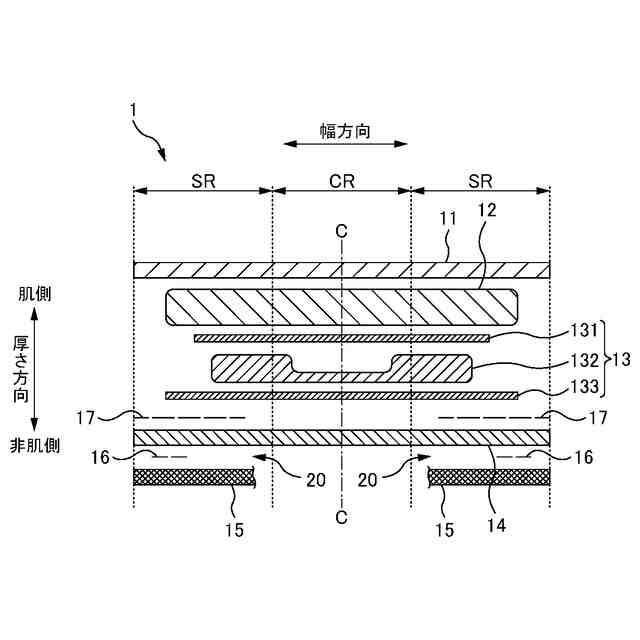

図１のＡ－Ａ矢視概略断面図である。

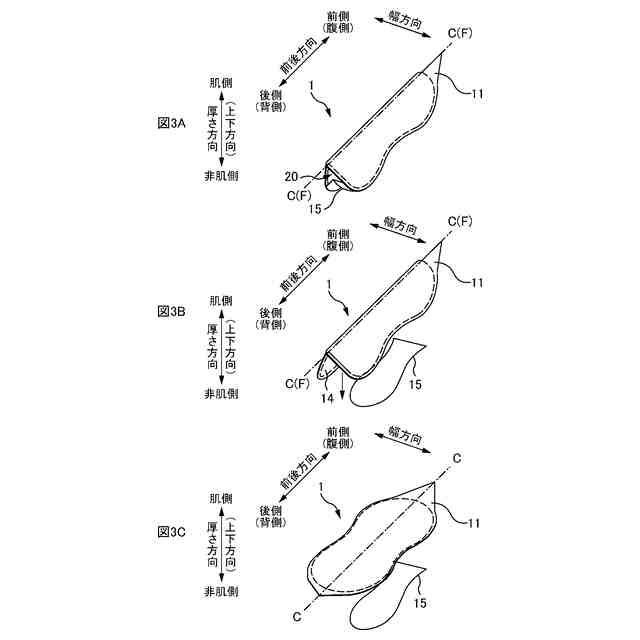

パッド１の構成を説明する図である。

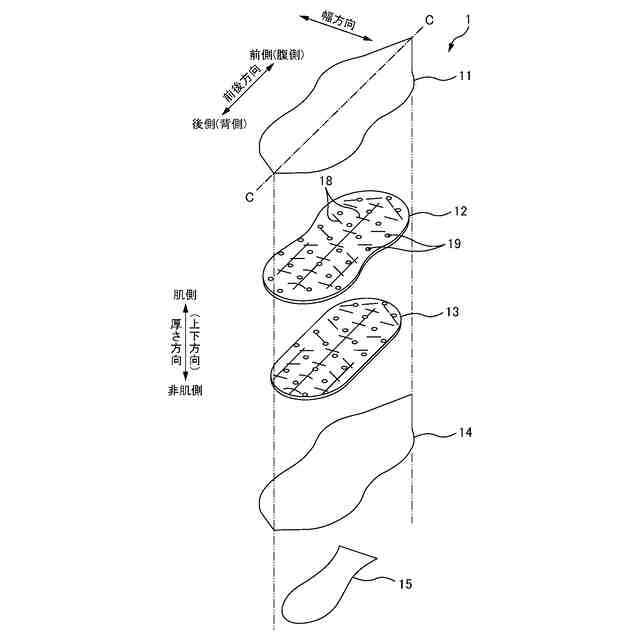

パッド１の構成を説明する図である。

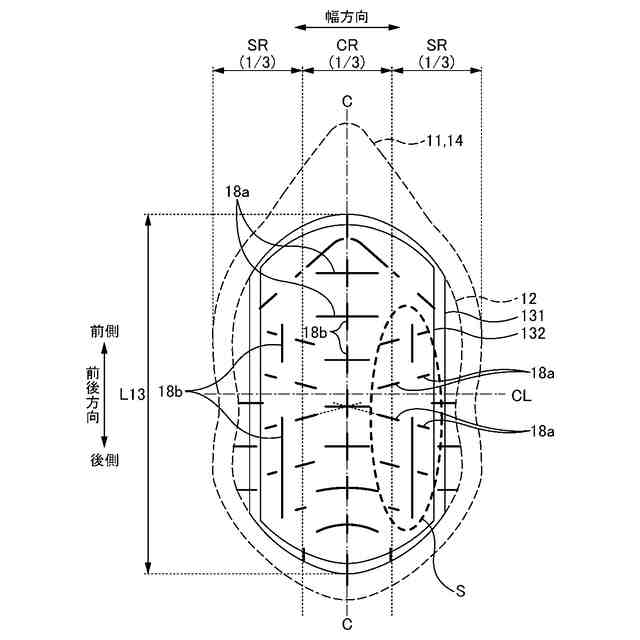

吸収層１３の構成について説明する平面図である。

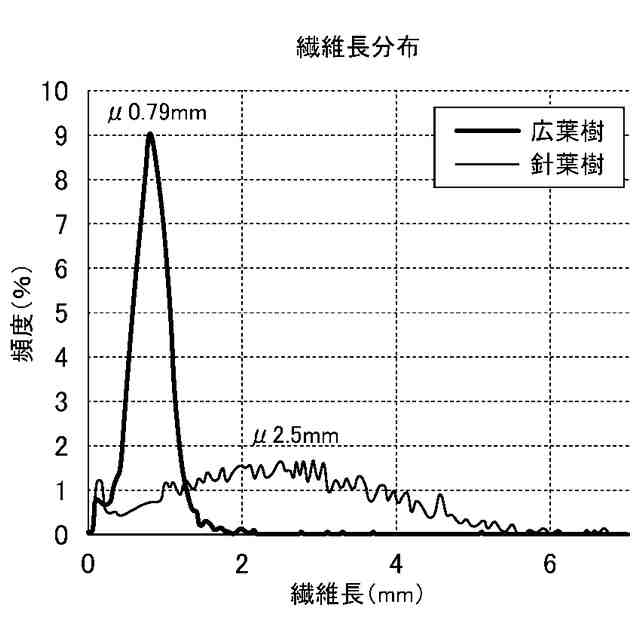

広葉樹吸水性繊維（広葉樹パルプ）と針葉樹吸水性繊維（針葉樹パルプ）の繊維長の分布を示す図である。

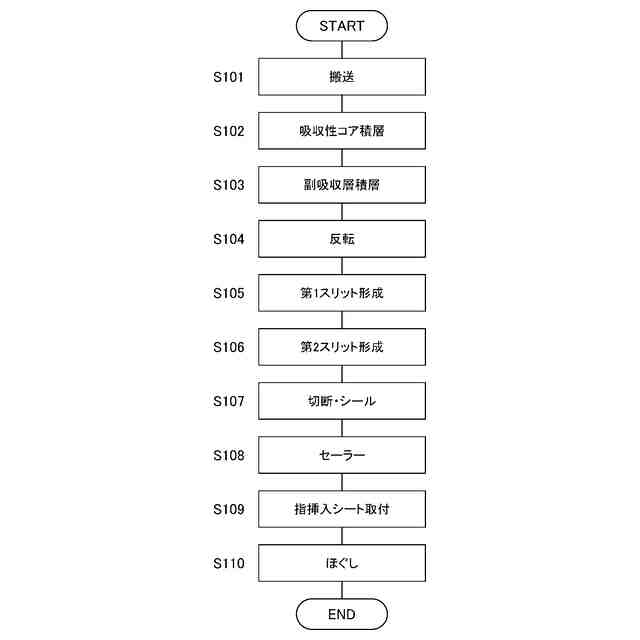

パッド１の製造工程を表すフロー図である。

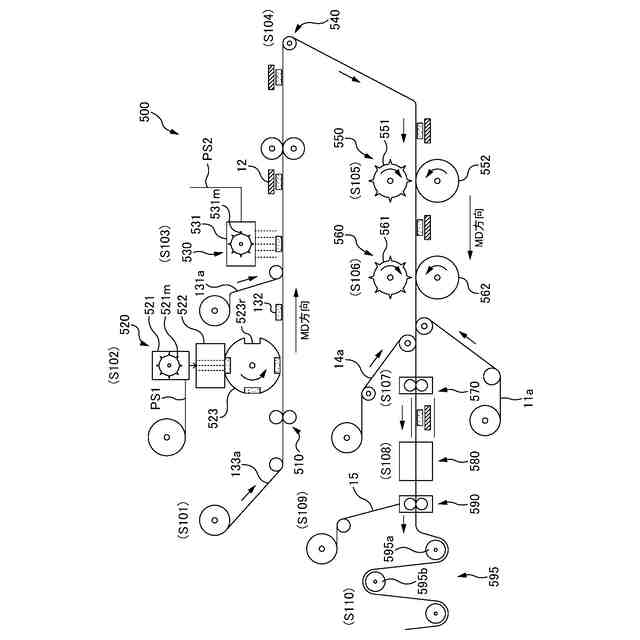

パッド１等の吸収性物品を製造する製造装置５００について説明する概略図である。

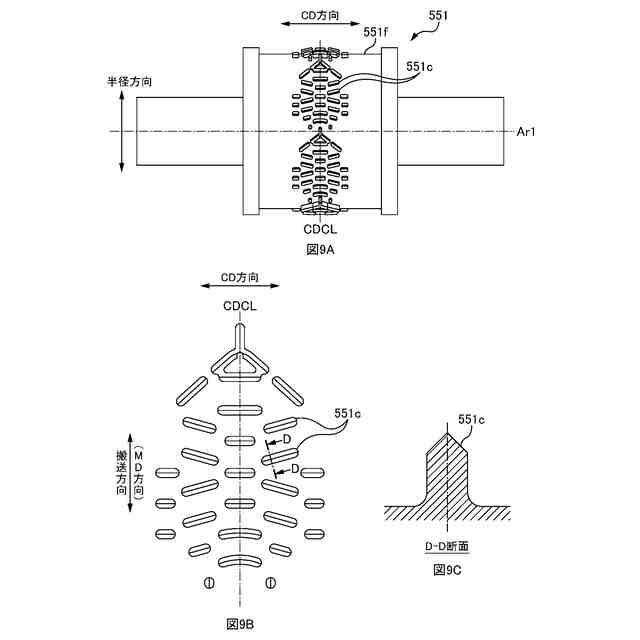

図９Ａ～図９Ｃは、第１スリット１８ａを形成する際に用いられるカッターロール５５１の構成について説明する図である。
図１０Ａ～図１０Ｂは、第１スリット１８ａを形成する際に用いられるアンビルロール５５２の構成について説明する図である。
カッターロール５５１とアンビルロール５５２によって第１スリット１８ａを形成する動作について説明する図である。
図１２Ａ～図１２Ｃは、第２スリット１８ｂを形成する際に用いられるカッターロール５６１の構成について説明する図である。
図５の領域Ｓに形成されている複数の第１スリット１８ａ及び複数の第２スリット１８ｂの配置について説明する図である。
第１スリット１８ａと第２スリット１８ｂとが交点を有していた場合について説明する図である。
図１５Ａ及び図１５Ｂは、第１スリット１８ａを形成する際に繊維長の長さが及ぼす影響について説明する図である。
【発明を実施するための形態】
【００１０】
本明細書及び添付図面の記載により、少なくとも以下の事項が明らかとなる。
（態様１）
互いに交差する前後方向と幅方向と厚さ方向とを有し、吸収性コアと、前記吸収性コアよりも前記厚さ方向の非肌側に設けられた非肌側シートと、を有する陰唇間パッドであって、前記非肌側シートは、前記幅方向において前記陰唇間パッドを３等分したときの両側に位置する端部領域において、複数のスリットを有し、前記複数のスリットは、第１方向に沿った第１スリットと、前記第１方向とは異なる方向に沿った第２スリットとを有しており、前記複数のスリットのうちの何れのスリットも、他のスリットと交差していない、ことを特徴とする陰唇間パッド。
（【００１１】以降は省略されています）
