公開番号
2025104876
公報種別
公開特許公報(A)
公開日
2025-07-10
出願番号
2023223031
出願日
2023-12-28
発明の名称
吸収性物品及び吸収性物品の製造方法
出願人
王子ホールディングス株式会社
代理人
弁理士法人秀和特許事務所
主分類
A61F
13/475 20060101AFI20250703BHJP(医学または獣医学;衛生学)
要約
【課題】本発明は、着用者が排出した排出液の漏れを抑制する吸収性物品を提供することを目的とする。
【解決手段】吸収性物品は、着用者の前後方向に対応する長手方向に沿った長さと、長手方向に直交する幅方向に沿った長さと、着用者の股下に対応する領域に少なくとも配置され、液体を吸収する吸収体と、吸収体の前記着用者の肌面側に配置された透水性シートと、透水性シートの肌面側に且つ幅方向の両側に配置され、幅方向の内側が前記長手方向に延在する折り返し線に沿って肌面側に折り返され、液体の漏れを防ぐ防漏壁を形成する一対の防漏壁形成シートと、長手方向前側に伸長状態で長手方向に延在するように防漏壁形成シートに接着された弾性部材と、折り返し線よりも幅方向外側に位置する複数のシートが積層された積層体と、積層体の前側端部を長手方向内側に折り曲げる折り曲げ線と、を備える。
【選択図】図5
特許請求の範囲
【請求項1】
着用者の前後方向に対応する長手方向に沿った長さと、
前記長手方向に直交する幅方向に沿った長さと、
前記着用者の股下に対応する領域に少なくとも配置され、液体を吸収する吸収体と、
前記吸収体の前記着用者の肌面側に配置された透水性シートと、
前記透水性シートの肌面側に且つ前記幅方向の両側に配置され、前記幅方向の内側が前記長手方向に延在する折り返し線に沿って前記肌面側に折り返され、液体の漏れを防ぐ防漏壁を形成する一対の防漏壁形成シートと、
前記長手方向前側に伸長状態で前記長手方向に延在するように前記防漏壁形成シートに接着された弾性部材と、
前記折り返し線よりも前記幅方向外側に位置する複数のシートが積層された積層体と、
前記積層体の前側端部を前記長手方向内側に折り曲げる折り曲げ線と、を備える、
吸収性物品。
続きを表示(約 1,000 文字)
【請求項2】
前記折り曲げ線に沿って折り曲げられた前記積層体の前記長手方向前側端部は、前記長手方向中央側の前記積層体と離間している、
請求項1に記載の吸収性物品。
【請求項3】
前記長手方向に延在し、前記吸収性物品を折り畳む第一折り畳み線を備える、
請求項1又は2に記載の吸収性物品。
【請求項4】
前記第一折り畳み線は、前記幅方向両側に一対設けられる、
請求項3に記載の吸収性物品。
【請求項5】
前記弾性部材は、前記吸収体の前記幅方向外側に設けられる、
請求項1又は2に記載の吸収性物品。
【請求項6】
前記弾性部材は、前記吸収体における前記幅方向が狭い領域に設けられる、
請求項1又は2に記載の吸収性物品。
【請求項7】
前記幅方向に延在し、前記長手方向に一対設けられ、前記吸収性物品を折り畳む第二折り畳み線を備え、
前記長手方向前側の前記第二折り畳み線から前記吸収性物品の端部までの長さは、前記一対の第二折り畳み線間の長さよりも長い、
請求項1又は2に記載の吸収性物品。
【請求項8】
着用者の前後方向に対応する長手方向に沿った長さと、
前記長手方向に直交する幅方向に沿った長さと、
前記長手方向に延在する折り返し線よりも前記幅方向外側に位置する複数のシートが積層された積層体と、
前記積層体の前側端部を前記長手方向内側に折り曲げる折り曲げ線と、を備える、吸収性物品の製造方法であって、
前記幅方向に一対の前記長手方向に延在する第一折り畳み線に沿って、前記吸収性物品の肌面側同士が重なるように前記吸収性物品を折り畳む第一折り畳み工程と、
前記長手方向に一対の前記幅方向に延在する第二折り畳み線のうち前側に延在する該第二折り畳み線に沿って、前記吸収性物品の前側端部を前記吸収性物品の前記長手方向中央側に折り畳むとともに、前記折り曲げ線に沿って前記積層体の前側端部を前記長手方向内側に折り曲げる折り曲げ工程と、
前記長手方向に一対の第二折り畳み線のうち後側に延在する該第二折り畳み線に沿って
、前記吸収性物品の後側端部を前記吸収性物品の前記長手方向中央側に折り畳む第二折り畳み工程と、を含む、
吸収性物品の製造方法。
発明の詳細な説明
【技術分野】
【0001】
本発明は、吸収性物品及び吸収性物品の製造方法に関する。
続きを表示(約 1,800 文字)
【背景技術】
【0002】
使い捨ておむつや、吸収性パッド、生理用品等の吸収性物品が開発されている(例えば、特許文献1)。
【先行技術文献】
【特許文献】
【0003】
特開2021-137455号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
吸収性物品は、吸収体によって着用者が排出した排出液を吸収し、保持する。しかしながら、吸収性物品の端部付近に流れてきた排出液は、吸収性物品の幅方向外側に漏出する虞がある。
【0005】
本発明は、着用者が排出した排出液の漏れを抑制する吸収性物品を提供することを目的とする。
【課題を解決するための手段】
【0006】
本発明の一側面に係る吸収性物品は、
着用者の前後方向に対応する長手方向に沿った長さと、
前記長手方向に直交する幅方向に沿った長さと、
前記着用者の股下に対応する領域に少なくとも配置され、液体を吸収する吸収体と、
前記吸収体の前記着用者の肌面側に配置された透水性シートと、
前記透水性シートの肌面側に且つ前記幅方向の両側に配置され、前記幅方向の内側が前記長手方向に延在する折り返し線に沿って前記肌面側に折り返され、液体の漏れを防ぐ防漏壁を形成する一対の防漏壁形成シートと、
前記長手方向前側に伸長状態で前記長手方向に延在するように前記防漏壁形成シートに接着された弾性部材と、
前記折り返し線よりも前記幅方向外側に位置する複数のシートが積層された積層体と、
前記積層体の前側端部を前記長手方向内側に折り曲げる折り曲げ線と、を備える。
【発明の効果】
【0007】
本発明によれば、着用者が排出した排出液の漏れを抑制することが可能である。
【図面の簡単な説明】
【0008】

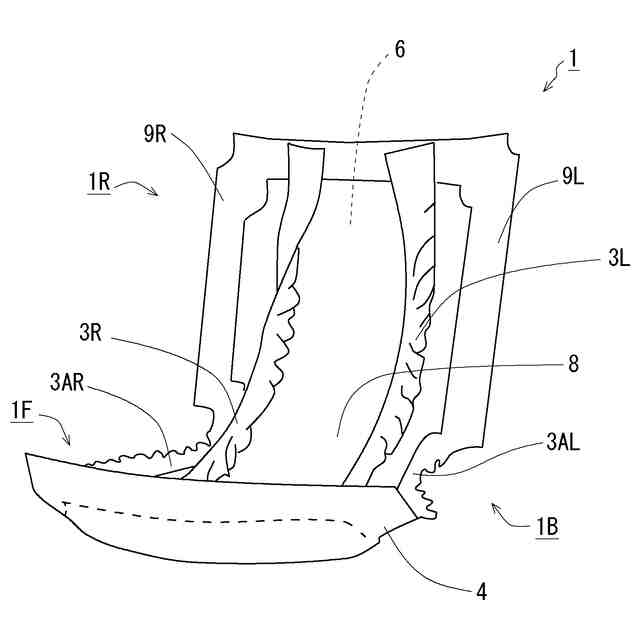

図1は、実施形態に係る吸収性パッドの外観斜視図である。
図2は、実施形態に係る吸収性パッドの分解斜視図である。
図3は、実施形態に係る吸収性パッドの平面図(その1)である。

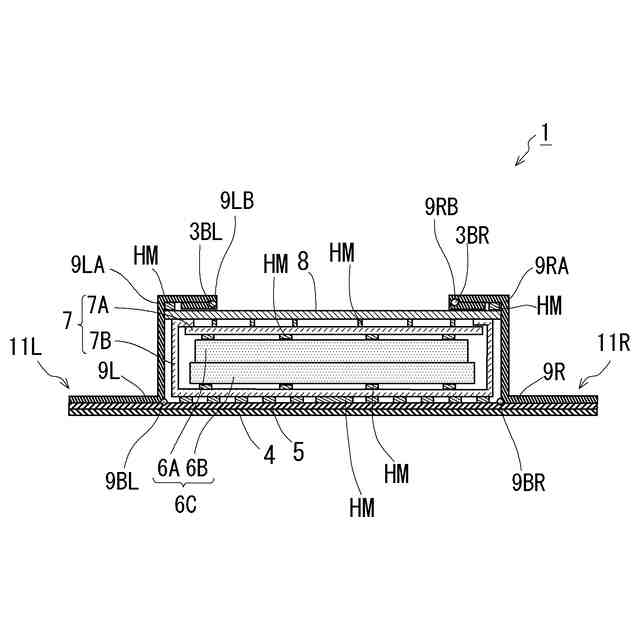

図4は、実施形態に係る吸収性パッドの断面図である。

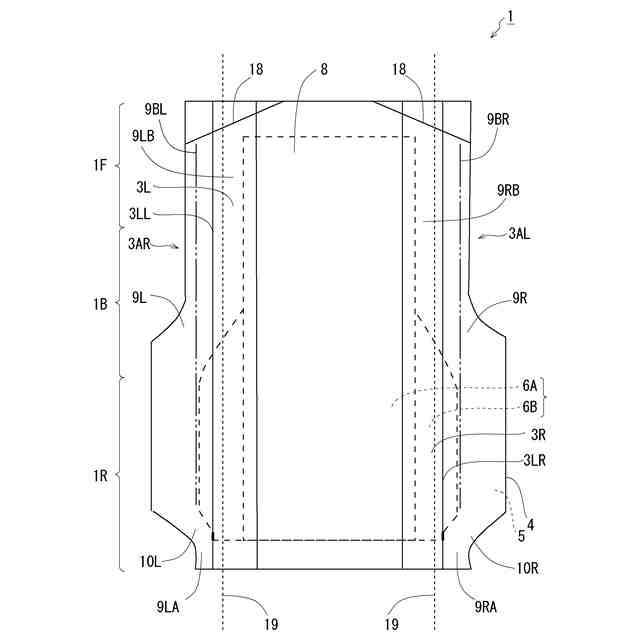

図5は、実施形態に係る吸収性パッドの平面図(その2)である。
図6は、実施形態に係る吸収性パッドの製造方法に関するフローチャートである。

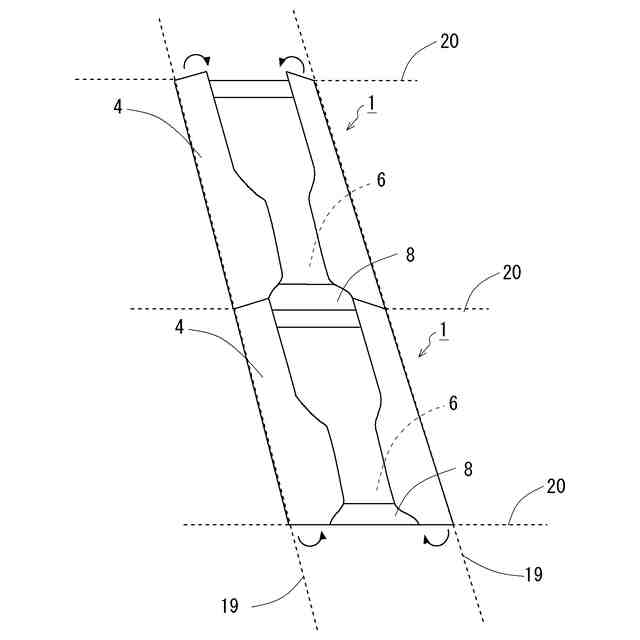

図7は、実施形態に係る吸収性パッドの製造工程の一部を抜き出して示した図(その1)である。

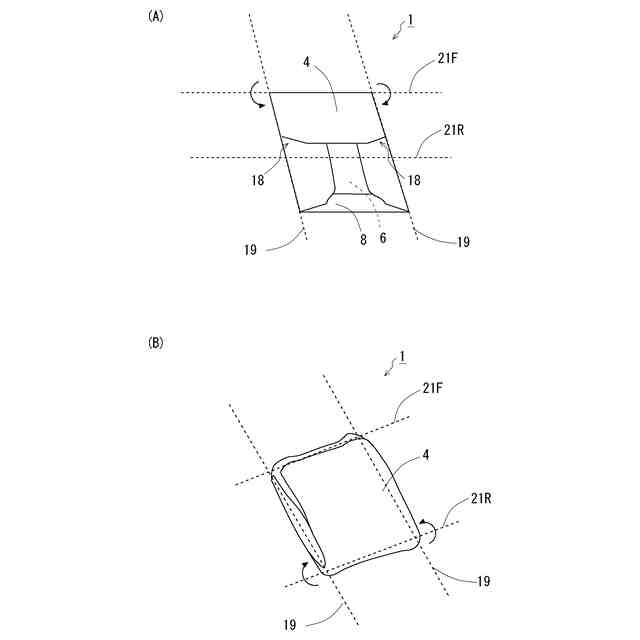

図8は、実施形態に係る吸収性パッドの製造工程の一部を抜き出して示した図(その2)である。

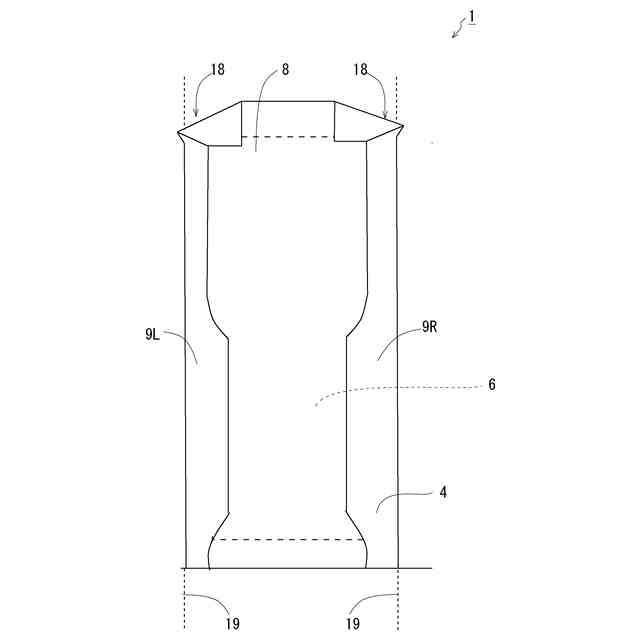

図9は、製造工程によって折り畳まれた吸収性パッドを展開した図である。
【発明を実施するための形態】
【0009】
以下、本願発明の実施形態について説明する。以下に示す実施形態は、本願発明の一態様であり、本願発明の技術的範囲を限定するものではない。
【0010】
<実施形態>
本実施形態では、使い捨ての吸収性パッド(本願でいう「吸収性物品」の一例である)について、着用者の腹部に対向して配置される前身頃と背部に対向して配置される後身頃とを結ぶ方向を長手方向とする。これらの前身頃(長手方向の一側)と後身頃(長手方向の他側)との間(長手方向の中央)には、着用者の股下に配置(股間に対向して配置)される股下部が連接して位置している。また、吸収性パッドが着用者に装着された状態(以下、「装着状態」と略称する)において、着用者の肌に向かう側(装着状態で内側)を肌面側とし、肌面側の反対側(装着状態で外側)を非肌面側とする。更に、肌面側と非肌面側とを結ぶ方向を厚み方向とし、長手方向と厚み方向の何れにも直交する方向を幅方向とする。そのほか、厚み方向から視ることを平面視とする。吸収性パッドは、長手方向に沿った長さと、長手方向に直交する幅方向に沿った長さとを有する。また、本願で用いる方向に関する用語は、吸収性パッドが着用者に装着された状態において該着用者の前後左右に一致する方向を意味するものとする。例えば、本願で左右方向という場合、吸収性パッドが着用者に装着された状態において該着用者の左右に一致する方向を意味する。
(【0011】以降は省略されています)
