公開番号2025102535
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023220044
出願日2023-12-26
発明の名称フロントエンドモジュール
出願人三安ジャパンテクノロジー株式会社
代理人個人
主分類H04B 1/40 20150101AFI20250701BHJP(電気通信技術)
要約【課題】シンプルな構成でバンドパスフィルタの設計がし易いキャリアアグリゲーションに対応する高周波フロントエンドモジュールを提供する。
【解決手段】フロントエンドモジュール1は、第1周波数帯域を通過させる第1弾性波デバイスと、第2周波数帯域を通過させる第2弾性波デバイスと、第3周波数帯域を通過させる第3弾性波デバイスと、共振器と、アンテナ端子と第1弾性波デバイスとのオン/オフ切替を行う第1スイッチと、アンテナ端子と第2弾性波デバイスとのオン/オフ切替を行う第2スイッチと、アンテナ端子と第3弾性波デバイスとのオン/オフ切替を行う第3スイッチと、アンテナ端子と共振器とのオン/オフ切替を行う第4スイッチと、を備え、第2周波数帯域及び第3周波数帯域は第1周波数帯域よりも高周波の帯域であり、共振器の共振周波数は第1周波数帯域よりも高周波であり、かつ、第2周波数帯域及び第3周波数帯域よりも低周波である。

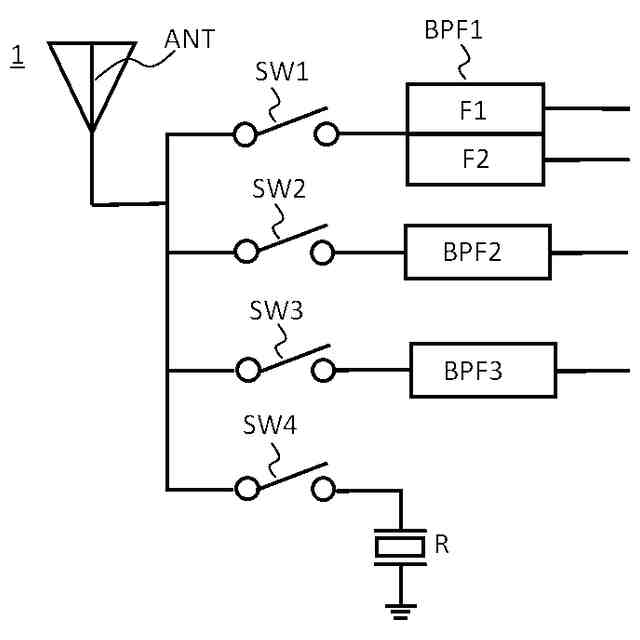

【選択図】図1
特許請求の範囲【請求項１】
アンテナ端子に接続され第１周波数帯域を通過させる第１弾性波デバイスと、
前記アンテナ端子に接続され第２周波数帯域を通過させる第２弾性波デバイスと、
前記アンテナ端子に接続され第３周波数帯域を通過させる第３弾性波デバイスと、
前記アンテナ端子に接続された共振器と、
前記アンテナ端子と前記第１弾性波デバイスとのオン／オフ切替を行う第１スイッチと、
前記アンテナ端子と前記第２弾性波デバイスとのオン／オフ切替を行う第２スイッチと、
前記アンテナ端子と前記第３弾性波デバイスとのオン／オフ切替を行う第３スイッチと、
前記アンテナ端子と前記共振器とのオン／オフ切替を行う第４スイッチと、
を備え、
前記第２周波数帯域および前記第３周波数帯域は、前記第１周波数帯域よりも高周波の帯域であり、
前記共振器の共振周波数は、前記第１周波数帯域よりも高周波であり、かつ、前記第２周波数帯域および前記第３周波数帯域よりも低周波であるフロントエンドモジュール。
続きを表示（約 1,100 文字）【請求項２】

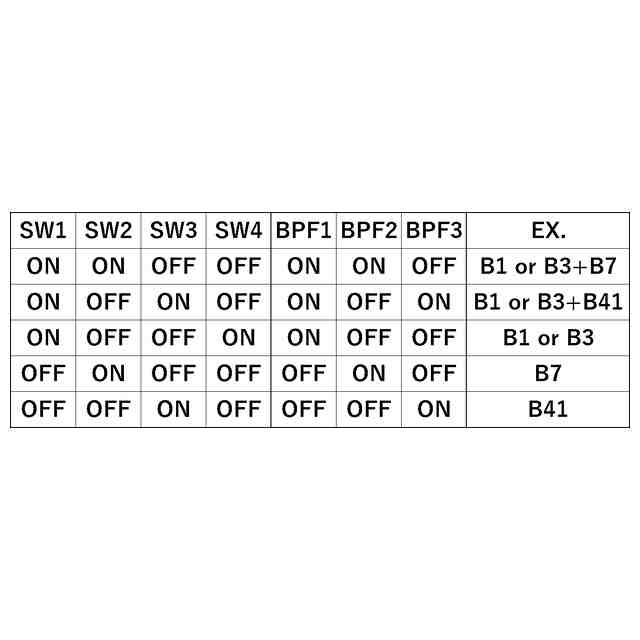

前記第１スイッチから前記第３スイッチまでの少なくとも一つはオンになり、かつ、前記第２周波数帯域と前記第３波数帯域は、少なくとも一部の帯域が重なるか、または、互いに近接する帯域であり、前記第２スイッチと前記第３スイッチは同時にオンにはならない請求項１に記載のフロントエンドモジュール。
【請求項３】
前記第１スイッチがオンとなるとき、かつ、前記第２スイッチおよび前記第３スイッチがオフときに、前記第４スイッチはオンとなる請求項１に記載のフロントエンドモジュール。
【請求項４】
前記共振器は、第１分割共振器と第２分割共振器に並列に分割されており、前記第１分割共振器の共振周波数と前記第２分割共振器の共振周波数は、異なる周波数である請求項１に記載のフロントエンドモジュール。
【請求項５】
前記共振器は、ＳＡＷ共振器であり、
前記第２弾性波デバイスおよび前記第３弾性波デバイスの少なくとも一方は、圧電基板を備えるＳＡＷフィルタを含む弾性波デバイスであり、
前記共振器は、前記圧電基板上に形成されている請求項１に記載のフロントエンドモジュール。
【請求項６】
前記アンテナ端子に接続され第４周波数帯域を通過させる第４弾性波デバイスと、
前記アンテナ端子と前記第４弾性波デバイスとのオン／オフ切替を行う第５スイッチを備え、
前記第４周波数帯域は、前記第２周波数帯域よりも低周波の帯域であり、
前記第１スイッチまたは前記第５スイッチがオンとなるとき、かつ、前記第２スイッチおよび前記第３スイッチがオフとなるときに、前記第４スイッチはオンとなる請求項１に記載のフロントエンドモジュール。
【請求項７】
前記第５スイッチのみがオンとなるときに、前記第４スイッチがオンとなる請求項６に記載のフロントエンドモジュール。
【請求項８】
前記第３スイッチおよび前記第５スイッチがオンとなるときに、前記第４スイッチがオフとなる請求項６に記載のフロントエンドモジュール。
【請求項９】
前記第１スイッチと前記第１弾性波デバイスとの間に並列に接続された第１インダクタ素子を備える請求項１に記載のフロントエンドモジュール。
【請求項１０】
前記第２スイッチと前記第２弾性波デバイスとの間に直列に接続された第２インダクタ素子と、
前記第３スイッチと前記第３弾性波デバイスとの間に直列に接続された第３インダクタ素子と
を備える請求項１に記載のフロントエンドモジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、複数の通信バンドの通信信号を送受信する高周波フロントエンドモジュールに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
スマートフォンに代表される移動通信端末は、電話、ビデオ、データ、メッセージング、ブロードキャストなどの、様々な電気通信機能を提供する。これらの電気通信機能の実現には、それぞれに異なる周波数帯域を用いた複数の通信バンドを利用できる高周波フロントエンドモジュールが必須となっている。
【０００３】
複数の通信バンドを利用できる高周波フロントエンドモジュールとして、キャリアアグリゲーションを用いる電子システム回路が知られている（例えば、特許文献１参照）。
【０００４】
特許文献１の図２Ｃには、１つのアンテナと、１つのダイプレクサと、２つの電力増幅器（第１パワーアンプ及び第２パワーアンプ）と、を含む電子システムが記載されている。
【０００５】
上記の電子システムでは、ダイプレクサがアンテナと接続されている。また、上記の電子システムでは、２つの電力増幅器の各々が、送信／受信スイッチ及びフィルタを介してダイプレクサと接続されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１７－１７６９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
キャリアアグリゲーションに対応するフロントエンドモジュールは、多くの場合、３つ以上のバンドパスフィルタを含むが、各バンドパスフィルタの設計が難しい。本開示によれば、よりシンプルな構成で、各バンドパスフィルタの設計がし易いキャリアアグリゲーションに対応するフロントエンドモジュールを構成することができる。
【課題を解決するための手段】
【０００８】
本開示にかかるフロントエンドモジュールは、
アンテナ端子に接続され第１周波数帯域を通過させる第１弾性波デバイスと、
前記アンテナ端子に接続され第２周波数帯域を通過させる第２弾性波デバイスと、
前記アンテナ端子に接続され第３周波数帯域を通過させる第３弾性波デバイスと、
前記アンテナ端子に接続された共振器と、
前記アンテナ端子と前記第１弾性波デバイスとのオン／オフ切替を行う第１スイッチと、
前記アンテナ端子と前記第２弾性波デバイスとのオン／オフ切替を行う第２スイッチと、
前記アンテナ端子と前記第３弾性波デバイスとのオン／オフ切替を行う第３スイッチと、
前記アンテナ端子と前記共振器とのオン／オフ切替を行う第４スイッチと、
を備え、

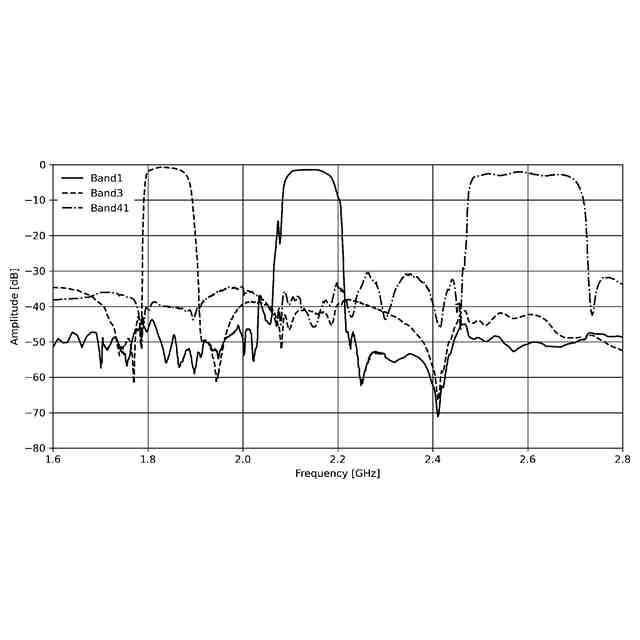

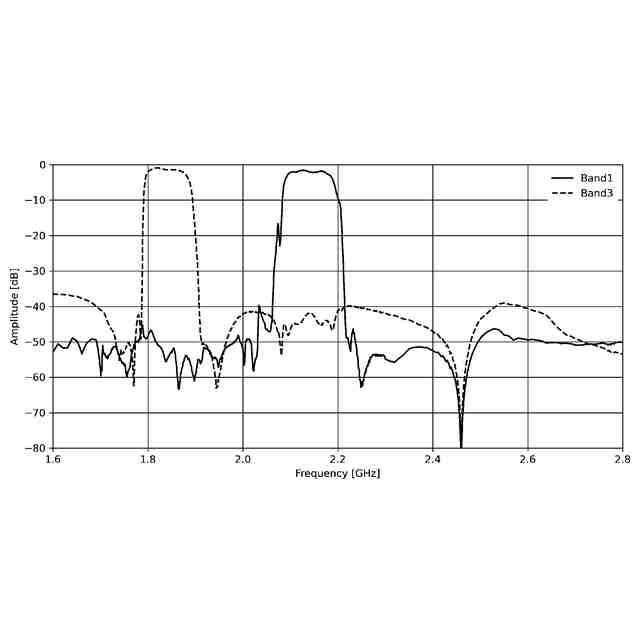

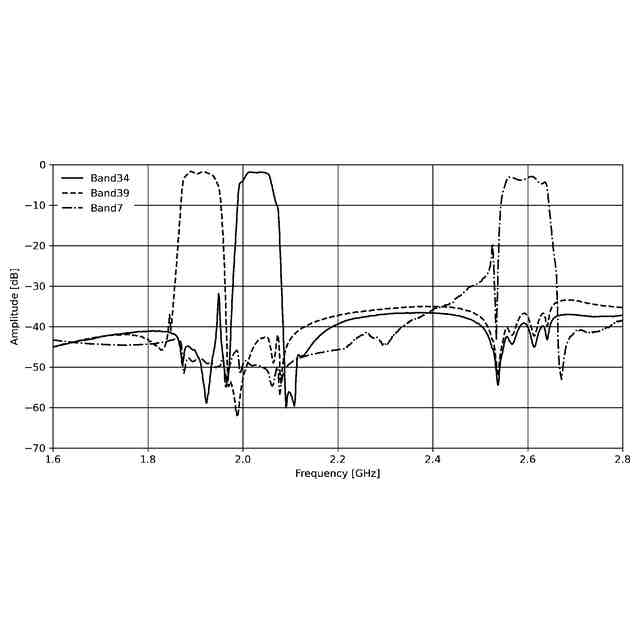

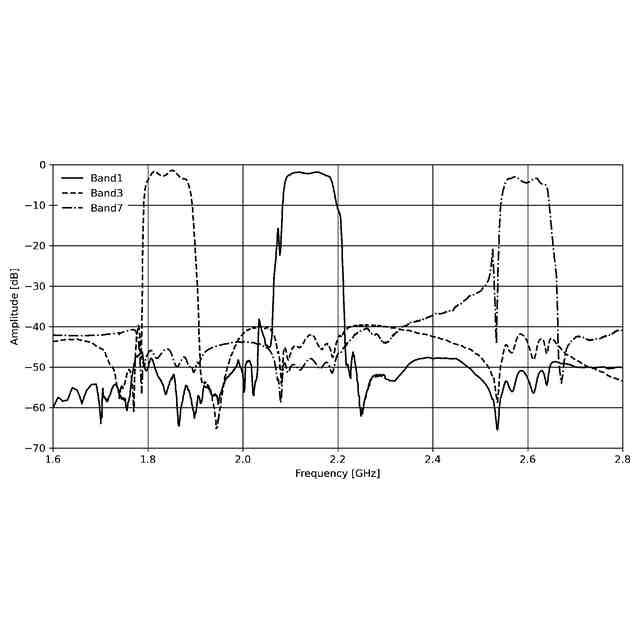

前記第２周波数帯域および前記第３周波数帯域は、前記第１周波数帯域よりも高周波の帯域であり、
前記共振器の共振周波数は、前記第１周波数帯域よりも高周波であり、かつ、前記第２周波数帯域および前記第３周波数帯域よりも低周波であるフロントエンドモジュール。
【０００９】
前記第２周波数帯域と前記第３波数帯域は、少なくとも一部の帯域が重なるか、または、互いに近接する帯域であり、前記第１スイッチから前記第３スイッチまでの少なくとも一つはオンになり、かつ、前記第２スイッチと前記第３スイッチは同時にオンにはならないことが、本開示の一形態とされる。
【００１０】
前記第１スイッチがオンとなるとき、かつ、前記第２スイッチおよび前記第３スイッチがオフときに、前記第４スイッチはオンとなることが、本開示の一形態とされる。
（【００１１】以降は省略されています）
