公開番号2025101789
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023218801
出願日2023-12-26
発明の名称ウェザーカバー付き換気扇取付枠
出願人ホーコス株式会社
代理人
主分類F24F 7/013 20060101AFI20250701BHJP(加熱;レンジ;換気)
要約【課題】保守点検作業時の安全性を確保できるウェザーカバー付き換気扇取付枠を提供する。
【解決手段】ウェザーカバー付き換気扇取付枠の屋内側には、ヒンジを介して換気扇を固定した開閉扉を開閉可能に設け、屋外側には、ウェザーカバーが給排気口を覆うように換気扇取付枠に固定させ、ウェザーカバーには、開閉扉を開けた時に、屋内側から網を着脱可能に設置されていることを特徴とする。

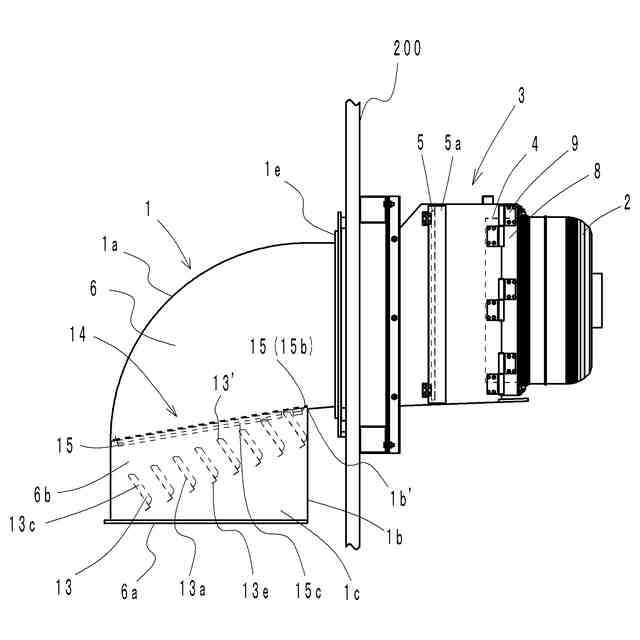

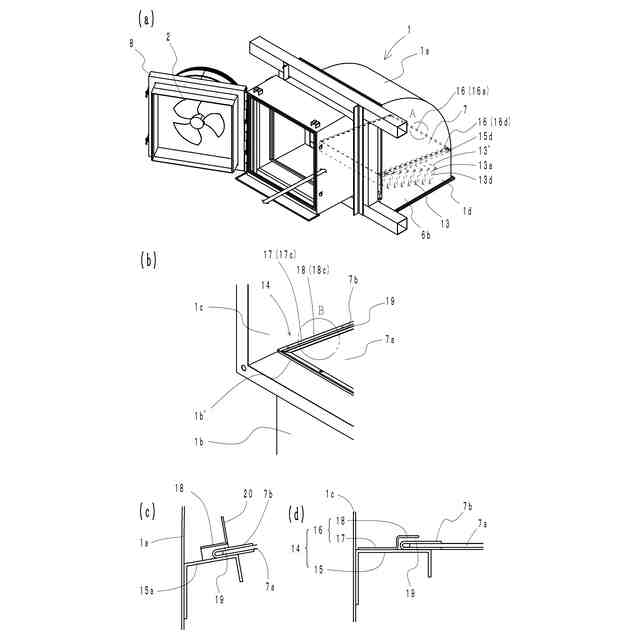

【選択図】図1
特許請求の範囲【請求項１】
外壁の給排気口にはめ込まれる換気扇取付枠は、
屋内側にはヒンジを介して開閉可能に設けられた開閉扉を有し、前記開閉扉には換気扇が固定され、
屋外側にはウェザーカバーが前記給排気口を覆うように前記換気扇取付枠に固定されており、
前記ウェザーカバーには、前記開閉扉を開けた時に、屋内側から網を着脱可能に設置されていることを特徴とするウェザーカバー付き換気扇取付枠。
続きを表示（約 340 文字）【請求項２】
前記網は、前記ウェザーカバーの垂直部上部に、背面側板の折り曲げ部から表面側板側に向かって下るように傾斜を有して設けられたガイド部に支持されることを特徴とする請求項１に記載のウェザーカバー付き換気扇取付枠。
【請求項３】
前記ガイド部は、背面側板側に設けられた周縁の上面が、背面側板の折り曲げ部の高さ位置と同じかそれよりも高い位置になるように設置されることを特徴とする請求項２に記載のウェザーカバー付き換気扇取付枠。
【請求項４】
前記ガイド部は、溝部を有し、前記網のフレーム部を前記溝部へ挿入してスライドさせて、前記網を前記ウェザーカバーに着脱させることを特徴とする請求項２または３に記載のウェザーカバー付き換気扇取付枠。

発明の詳細な説明【技術分野】
【０００１】
本発明は、外壁面に設けられる給排気口を覆う換気扇取付枠とそれに接続されるウェザーカバーに関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

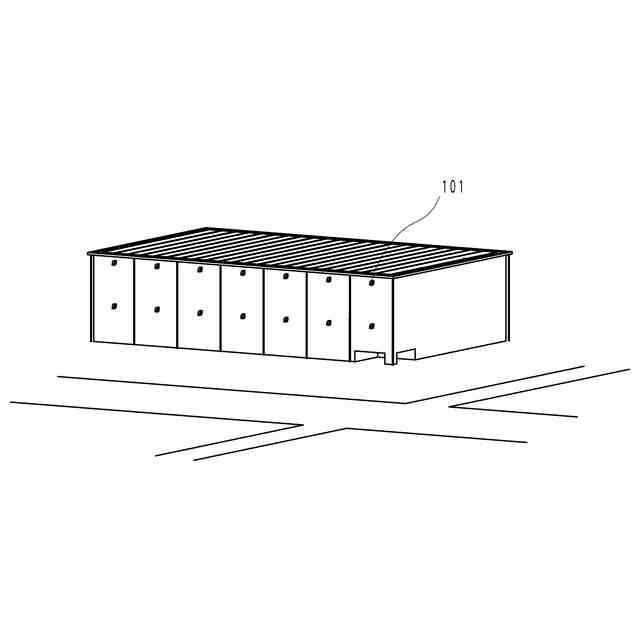

屋内の換気を行うため、建物の外壁面に給排気口を設けて有圧換気扇（以下、「換気扇」という）を設置するのであるが、その給排気口から風雨が侵入するのを防ぐ目的でウェザーカバー１０１が設置されている。とりわけ、図６に示すように、工場や大型の物流倉庫のような巨大な建築物に設けられたウェザーカバー１０１や換気扇は、サイズも非常に大きいものとなる。
【０００３】

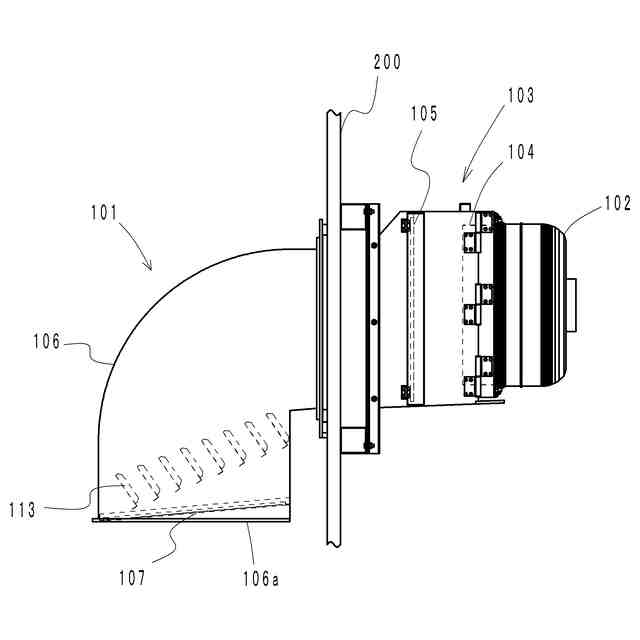

図３に示すように、換気扇取付枠１０３には、換気扇１０２、シャッタ１０４、フィルタ１０５などが設けられ、これらをメンテナンスするには、換気扇取付枠１０３に固定された大きな換気扇１０２を取り外して行う必要があり（フィルタ１０５の場合は、フィルタ用の交換扉がない場合に限る）、広い作業台などがない高所においては、非常な負担と危険を伴う作業となっている。
【０００４】
また、ウェザーカバー１０１にはその空気通路１０６内に、たとえば、鳥や蜂などが侵入して巣をつくったりしないよう、空気通路入口１０６ａに防虫網・防鳥網１０７（以下、「網」という）が設けられる。この網１０７は、屋外に吹きさらしとなるため、環境によっては、頻繁なメンテナンスが必要となることもあり、この場合は、屋外からウェザーカバー１０１内にアクセスする必要がある。
【０００５】

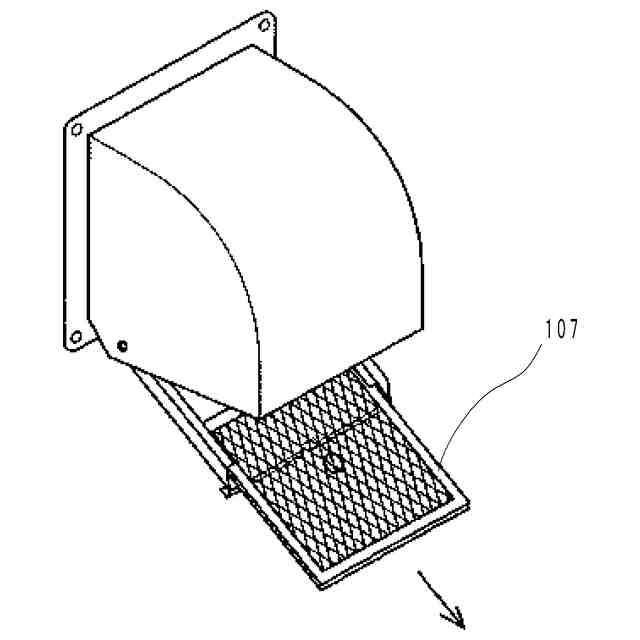

特許文献１では、図４に示すように、網１０７（特許文献１ではフィルターユニットと言っている）の交換が行いやすいように、ワンタッチ式に着脱できる構造が開示されている。
【０００６】
しかしながら、図６に示すような高所に設置されるウェザーカバー１０１の網１０７の交換には、巨大な足場を組んで作業スペースを創り出すか、あるいはロープ吊りでの作業となり、作業者に過度の負担がかかる危険な作業となる。そうした事情から、メンテナンスに要する費用は多大なものとなる。また天候次第で作業が延期あるいは中止になることもある。
【０００７】

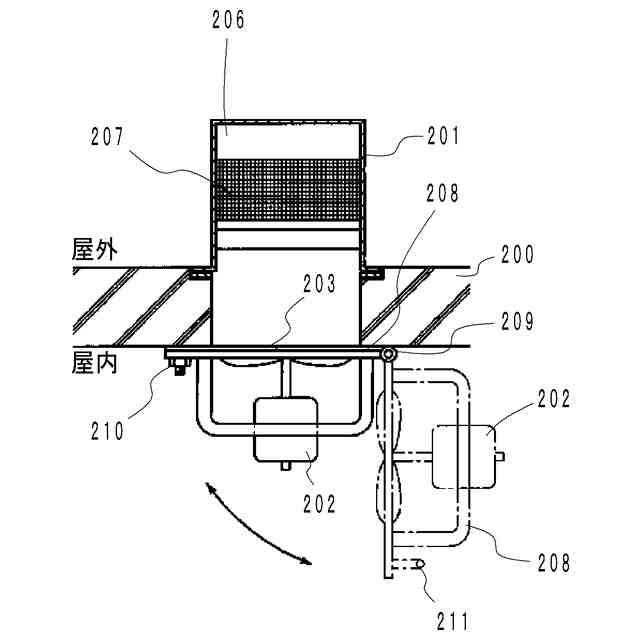

そこで、図５に示す特許文献２のような、換気扇２０２が取り付けられたフレーム２０８の一側端部が、外壁２００の室内側に設置された取付枠２０３の一側端部に、ヒンジ２０９によって取り付けられるとともに、フレーム（開閉扉）２０８の他方の側端部が締着具２１０によって、開閉可能に取り付けられ、フレーム（開閉扉）２０８には取っ手２１１が設けられたものが開示されている。
【０００８】
換気扇２０２が取り付けられたフレーム（開閉扉）２０８は、締着具２１０を外せば、開閉可能な扉となって、屋内側から換気扇２０２や図示されないシャッタ、フィルタ、さらにウェザーカバー２０１の空気通路２０６内の網２０７などの付属部品へアクセスできることが記載されている。屋内には、高所に点検用通路などが設けられていることも多く、また屋内は、屋外のような予測できない突風や強風などにさらされることがないため、屋外よりは安全な作業環境といえる。また、天候に左右されないため、作業のスケジュール調整に頭を悩ませる必要がなくなる。
【０００９】
しかしながら、図３に示すように、サイズの大きなウェザーカバーの場合、換気扇１０２、シャッタ１０４、フィルタ１０５等の付属設備が設けられた奥行きのある換気扇取付枠１０３を経て、ウェザーカバー１０１の空気通路入口１０６ａに設けられた網１０７へアクセスして交換等するには、身を乗り出し、さらにウェザーカバー１０１を上から下へのぞきこむ体勢で行わなくてはならない。ウェザーカバー１０１の空気通路１０６は、人が通れるほどの大きさのものもあり、不安定な体制で行う保守作業中、誤って屋外へ転落する危険性が否定できない。
【００１０】
また、図３示すように空気通路入口１０６ａに設けられた網１０７の奥（屋内側から言えば手前）に豪雨などの雨の侵入を防ぐための防雨板１１３が設けられていた場合には、屋内側から網１０７を交換することは出来ない。
（【００１１】以降は省略されています）
