公開番号2025099919
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216913
出願日2023-12-22
発明の名称空調制御システム
出願人戸田建設株式会社
代理人弁理士法人東京アルパ特許事務所
主分類F24F 11/58 20180101AFI20250626BHJP(加熱;レンジ;換気)
要約【課題】すべての座席に個別空調を設置することができない場合でも、利用者が着席している座席に応じた空調を提供する。
【解決手段】空調装置12aは、複数の座席を含む第一の領域における空調を行う。空調装置12bは、単一の座席を含む第二の領域における空調を行う。制御装置14は、空調装置12a及び12bを制御する。制御装置14は、前記座席のうち、どの座席に利用者が着席しているかを判定し、利用者が第一の前記領域に含まれる座席に着席していると判定した場合に、前記利用者が携帯する携帯端末装置90に入力される操作に基づいて、空調装置12aを制御し、利用者が第二の前記領域に含まれる座席に着席していると判定した場合に、前記利用者が携帯する携帯端末装置90に入力される操作に基づいて、空調装置12bを制御する。
【選択図】図2
特許請求の範囲【請求項１】
第一の領域における空調を行う第一の空調装置と、
第二の領域における空調を行う第二の空調装置と、
第一及び第二の前記空調装置を制御する制御装置と
を備え、
前記制御装置は、
前記領域のうち、どの領域のなかに利用者がいるかを判定し、
前記利用者が第一の前記領域のなかにいると判定した場合に、前記利用者が携帯する携帯端末装置に入力される操作に基づいて、第一の前記空調装置を制御し、
前記利用者が第二の前記領域のなかにいると判定した場合に、前記利用者が携帯する携帯端末装置に入力される操作に基づいて、第二の前記空調装置を制御する、
空調制御システム。
続きを表示（約 1,100 文字）【請求項２】
第一の前記領域は、複数の座席を含み、
第二の前記領域は、単一の座席を含み、
前記制御装置は、
前記利用者が第一の前記領域に含まれる座席に着席していると判定した場合に、前記利用者が第一の前記領域のなかにいると判定し、
前記利用者が第二の前記領域に含まれる座席に着席していると判定した場合に、前記利用者が第二の前記領域のなかにいると判定する、
請求項１の空調制御システム。
【請求項３】
前記制御装置は、
第一の前記領域のなかにいると判定した複数の利用者が携帯する携帯端末装置に入力された操作に基づいて、複数の前記利用者の意見を集計し、集計した意見に基づいて、第一の前記空調装置を制御する、
請求項１又は２の空調制御システム。
【請求項４】
前記制御装置は、
第一の前記領域のなかにいると判定した利用者が携帯する携帯端末装置に、前記利用者の意見を入力可能な多数決投票画面を表示させ、前記利用者が前記多数決投票画面で入力した操作に基づいて、前記利用者の意見を取得する、
請求項３の空調制御システム。
【請求項５】
前記制御装置は、
第一の前記領域のなかにいると判定した利用者が、第一の前記領域に含まれる座席から離席したと判定した場合に、前記利用者の意見を集計結果から除外し、前記利用者の意見を除外した集計結果に基づいて、第一の前記空調装置を制御する、
請求項３の空調制御システム。
【請求項６】
前記制御装置は、
第二の前記領域のなかにいると判定した利用者が携帯する携帯端末装置に、第二の前記空調装置を直接操作する直接操作画面を表示させ、前記利用者が前記直接操作画面で入力した操作に基づいて、第二の前記空調装置を制御する、
請求項１又は２の空調制御システム。
【請求項７】
前記制御装置は、
第二の前記領域のなかにいると判定した利用者が、第二の前記領域に含まれる座席から離席したと判定した場合に、第二の前記空調装置を停止させる、
請求項１又は２の空調制御システム。
【請求項８】
前記制御装置は、
第二の前記領域に含まれる座席から離席したと判定した利用者が、前記座席に再び着席したと判定した場合に、前記利用者が前記座席に前回着席していたときに前記携帯端末装置に入力された操作に基づいて、第二の前記空調装置を制御する、
請求項７の空調制御システム。

発明の詳細な説明【技術分野】
【０００１】
この発明は、空調装置を制御する空調制御システムに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１は、床吹出空調システムを開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０６２８６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のシステムによれば、それぞれの座席ごとに個別に空調を制御できるので、利用者の快適性を向上できる。
しかし、設置空間の制約などにより、すべての座席に個別に空調を設置することができない場合がある。
この発明は、例えばこのような課題を解決して、利用者の利便性を損なうことなく、利用者の快適性を向上させることを目的とする。
【課題を解決するための手段】
【０００５】
空調制御システムは、第一の領域における空調を行う第一の空調装置と、第二の領域における空調を行う第二の空調装置と、第一及び第二の前記空調装置を制御する制御装置とを有する。前記制御装置は、前記領域のうち、どの領域に利用者がいるかを判定し、前記利用者が第一の前記領域のなかにいると判定した場合に、前記利用者が携帯する携帯端末装置に入力される操作に基づいて、第一の前記空調装置を制御し、前記利用者が第二の前記領域のなかにいると判定した場合に、前記利用者が携帯する携帯端末装置に入力される操作に基づいて、第二の前記空調装置を制御する。
【発明の効果】
【０００６】
第二の領域に利用者が着席している場合は、第二の空調装置を制御し、第一の領域に利用者が着席している場合は、第一の空調装置を制御するので、利用者の利便性を損なうことなく、利用者の快適性を向上させることができる。
【図面の簡単な説明】
【０００７】
オフィスの一例を示す平面図。
空調制御システムの一例を示すブロック図。
【発明を実施するための形態】
【０００８】

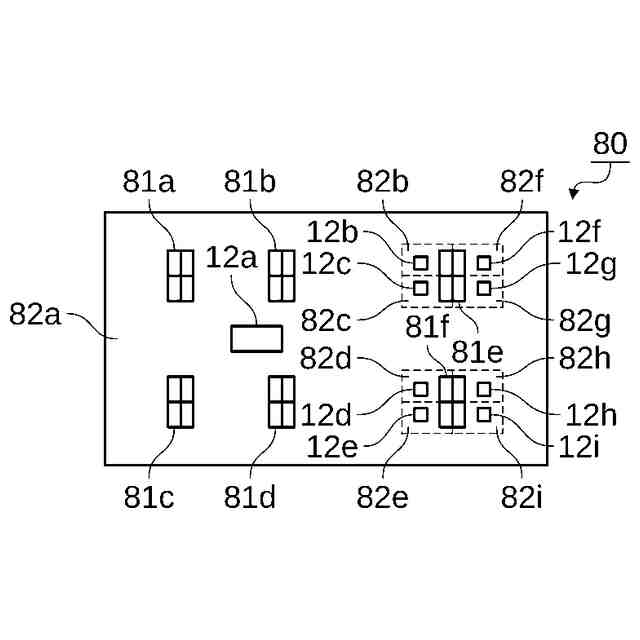

図１を参照して、オフィス８０について説明する。
オフィス８０は、社員などの利用者が働く空間であり、多数のデスク８１ａ～８１ｆと、複数の空調装置１２ａ～１２ｉとが設けられている。
デスク８１ａ～８１ｆには、一つ以上の座席が設けられている。オフィス８０は、フリーアドレス制であり、利用者は、原則として好きな座席に着席して仕事をする。なお、ここでいう「着席」とは、その座席に実際に座っている状態に限らず、その座席を利用している状態を指し、座席の近くにいる状態などを含む。
空調装置１２ａは、オフィス８０のなかの領域８２ａにおける空調をする。領域８２ａには、例えばすべてのデスク８１ａ～８１ｉ及びそこに設けられたすべての座席が含まれている。
空調装置１２ｂは、オフィス８０のなかの領域８２ｂにおける空調をする。領域８２ｂには、例えばデスク８１ｅに設けられた座席のうちの一つが含まれている。
空調装置１２ｃは、オフィス８０のなかの領域８２ｃにおける空調をする。領域８２ｃには、例えばデスク８１ｅに設けられた座席のうち、空調装置１２ｂとは異なる一つの座席が含まれている。
空調装置１２ｄは、オフィス８０のなかの領域８２ｄにおける空調をする。領域８２ｄには、例えばデスク８１ｆに設けられた座席のうちの一つが含まれている。
空調装置１２ｅは、オフィス８０のなかの領域８２ｅにおける空調をする。領域８２ｅには、例えばデスク８１ｆに設けられた座席のうち、空調装置１２ｄとは異なる一つの座席が含まれている。
空調装置１２ｆは、オフィス８０のなかの領域８２ｆにおける空調をする。領域８２ｆには、例えばデスク８１ｅに設けられた座席のうち、空調装置１２ｂ及び１２ｃとは異なる一つの座席が含まれている。
空調装置１２ｇは、オフィス８０のなかの領域８２ｇにおける空調をする。領域８２ｇには、例えばデスク８１ｅに設けられた座席のうち、空調装置１２ｂ，１２ｃ，１２ｆとは異なる一つの座席が含まれている。
空調装置１２ｈは、オフィス８０のなかの領域８２ｈにおける空調をする。領域８２ｈには、例えばデスク８１ｆに設けられた座席のうち、空調装置１２ｄ及び１２ｅとは異なる一つの座席が含まれている。
空調装置１２ｉは、オフィス８０のなかの領域８２ｉにおける空調をする。領域８２ｉには、例えばデスク８１ｆに設けられた座席のうち、空調装置１２ｄ，１２ｅ，１２ｈとは異なる一つの座席が含まれている。
なお、空調装置１２ｂ～１２ｉは、独立した空調装置ではなく、特許文献１に記載されているように、別の空調装置によって空調された空気を吹き出す吹出装置であってもよい。すなわち、空調を個別に制御できる限りにおいて、独立した空調装置でなくても、個別の空調装置として取り扱う。
【０００９】

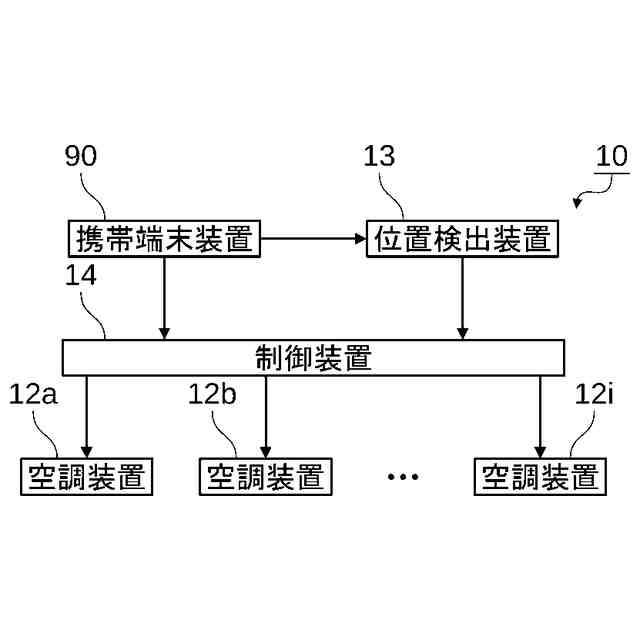

図２を参照して、空調制御システム１０について説明する。
空調制御システム１０は、オフィス８０のなかの空調を制御する。
オフィス８０のなかの空調の制御方式は、領域によって異なる。
複数の座席を含む領域８２ａについては、その座席に着席している利用者の意見を総合して、空調を制御する。例えば、利用者から集めた意見の多数決に基づいて、設定温度を上げるか下げるかを決定する。
これに対して、単一の座席しか含まない領域８２ｂ～８２ｉについては、もっと直接的に、その座席に着席している利用者の指示にしたがって、空調を制御する。
【００１０】
空調制御システム１０は、例えば、上述した空調装置１２ａ～１２ｉと、位置検出装置１３と、制御装置１４とを有する。
（【００１１】以降は省略されています）
