特許ウォッチ

公開番号2025094538
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2023210155
出願日2023-12-13
発明の名称給湯装置
出願人株式会社ノーリツ
代理人個人
主分類F24H 9/16 20220101AFI20250618BHJP(加熱;レンジ;換気)
要約【課題】給水側排水栓を取り外し状態で、この給水側排水栓を工具として用いて出湯側排水栓を開栓可能にした給湯装置を提供すること。
【解決手段】水抜きを行うための排水栓5であって、少なくとも給水通路に設けられた給水側排水栓5と、出湯通路に設けられた出湯側排水栓とを備えた給湯装置において、給水側排水栓の外方端部および出湯側排水栓の外方端部には、互いに係合可能な第1,第2係合部8が夫々設けられており、給水側排水栓を給湯装置から取り外した状態で、給水側排水栓の第1係合部を出湯側排水栓の第2係合部に係合させて回動することによって、出湯側排水栓の開栓作業を行う。
【選択図】図2
特許請求の範囲【請求項１】
水抜きを行うための排水栓であって、少なくとも給水通路に設けられた給水側排水栓と、出湯通路に設けられた出湯側排水栓とを備えた給湯装置において、

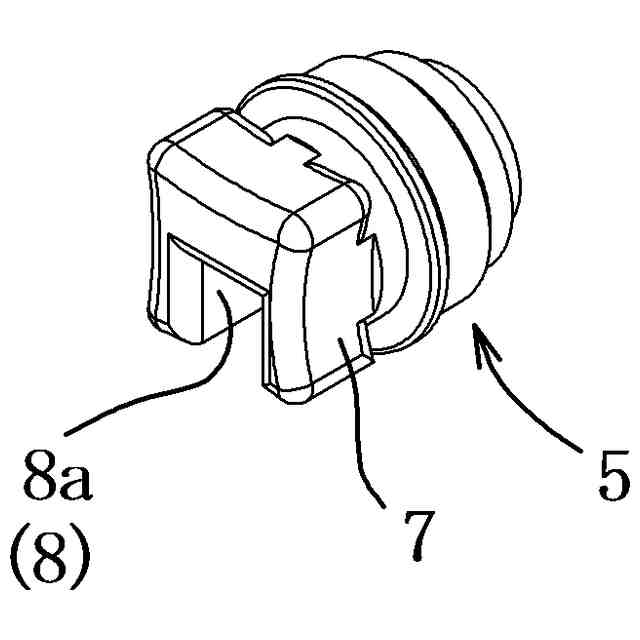

前記給水側排水栓の外方端部および前記出湯側排水栓の外方端部には、互いに係合可能な第１，第２係合部が夫々設けられており、
前記給水側排水栓を前記給湯装置から取り外した状態で、前記給水側排水栓の第１係合部を前記出湯側排水栓の第２係合部に係合させて回動することによって、前記出湯側排水栓の開栓作業を行うことを特徴とする給湯装置。
続きを表示（約 180 文字）【請求項２】

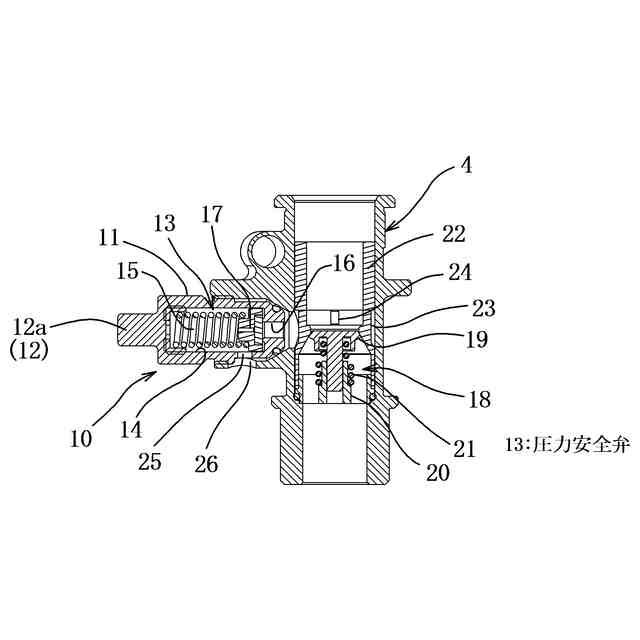

前記出湯側排水栓は給湯装置内の水圧が所定値を超えた場合に内部の水圧を外部に逃す圧力安全弁としての機能を兼ね備えていることを特徴とする請求項１に記載の給湯装置。
【請求項３】
前記給水側排水栓と前記出湯側排水栓の互いの軸線を直交させた状態で前記第１，第２係合部が係合することを特徴とする請求項１又は２に記載の給湯装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、給湯装置の給水側排水栓と出湯側排水栓の構造を改良したものに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

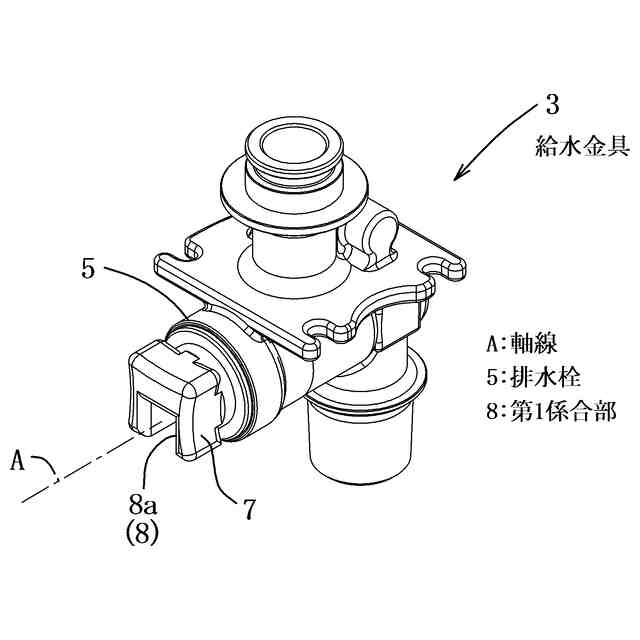

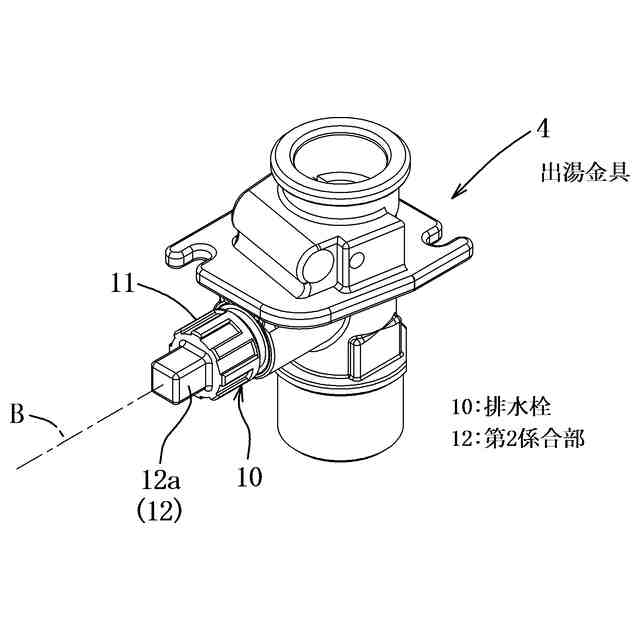

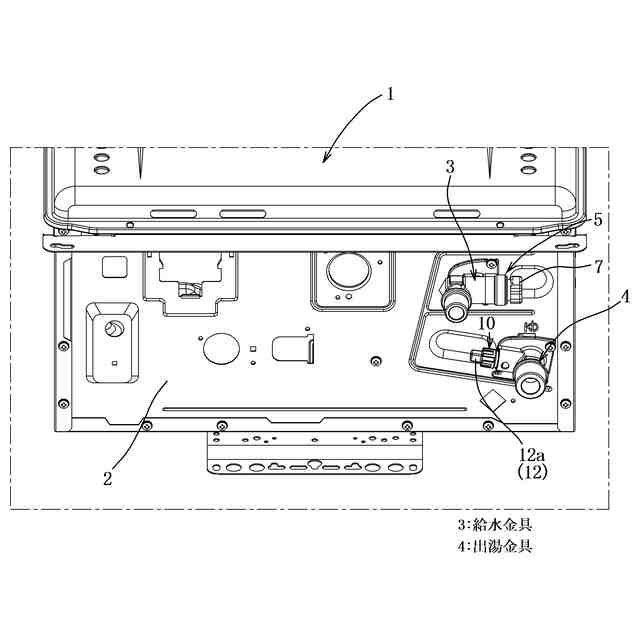

給湯器に設けられた給水通路の上流端の給水金具と、出湯通路の下流端の出湯金具には、夫々水抜きのための排水栓が設けられている。冬季に給湯器の凍結が予測される場合には給水側排水栓と出湯側排水栓を開栓して給水通路と出湯通路から水抜きを行って凍結を防止するように構成されている。前記の給水金具と出湯金具は、給湯器の外装ケースの底板の下面側に突出する状態に装備されている。
【０００３】

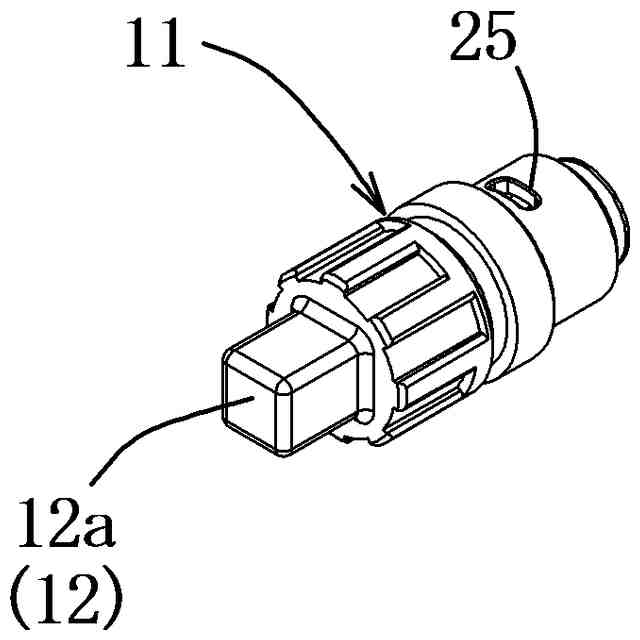

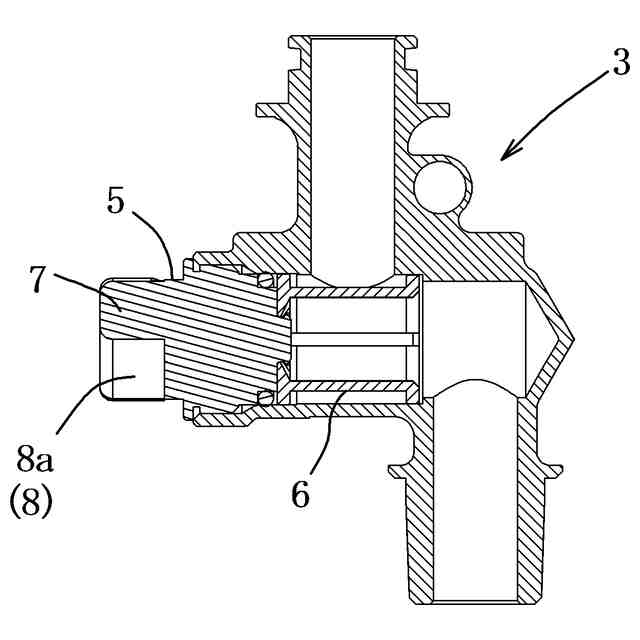

給水側排水栓は合成樹脂製のものであり、短円筒状の操作部を手で操作する構造である。出湯側排水栓は金属製のものであり、この出湯側排水栓はローレット付円筒状の操作部の内部に圧力逃し弁が組み込まれ、この圧力逃し弁の噴出口が操作部の先端に開口する構造である。
【０００４】
尚、特許文献１に記載の機関冷却系の水抜き装置においては、機関の冷却系の水抜き管の途中部に排水コックが装着され、この排水コックは潤滑油の油圧が低下しないときは自動的に閉弁位置を保持し、油圧が低下したときには自動的に開弁位置になる。
【０００５】
特許文献２に記載の温水器用排水コックは、温水器の排水管の途中に介装されたもので、
排水口を開閉するパッキンとピストンをバネで閉弁側へ付勢し、温水器のタンクの内圧が上昇するとバネの付勢力に抗して開弁して内圧を開放する構造であり、操作つまみを手動操作した場合にも開弁可能になっている。
【先行技術文献】
【特許文献】
【０００６】
実開昭５２－１３２９４５号公報
特開平４－２５４０７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
出湯側排水栓は金属製のものであるため、長期間回動操作しない場合には固着状態になっていて、開栓する際にローレット付円筒状の操作部を手動で回動操作しても開栓するのが容易でないケースが少なくない。
【０００８】
本発明の目的は、給水側排水栓を取り外した状態で、この給水側排水栓を工具として用いて出湯側排水栓を開栓可能にした給湯装置を提供することである。
【課題を解決するための手段】
【０００９】
請求項１の給湯装置は、水抜きを行うための排水栓であって、少なくとも給水通路に設けられた給水側排水栓と、出湯通路に設けられた出湯側排水栓とを備えた給湯装置において、前記給水側排水栓の外方端部および前記出湯側排水栓の外方端部には、互いに係合可能な第１，第２係合部が夫々設けられており、前記給水側排水栓を前記給湯装置から取り外した状態で、前記給水側排水栓の第１係合部を前記出湯側排水栓の第２係合部に係合させて回動することによって、前記出湯側排水栓の開栓作業を行うことを特徴としている。
【００１０】
上記の構成によれば、前記給水側排水栓を前記給湯装置から取り外した状態で、前記給水側排水栓の外方端部に設けた第１係合部を前記出湯側排水栓の外方端部に設けた第２係合部に係合させて回動することによって、前記出湯側排水栓の開栓作業を行うように構成してあるため、給水側排水栓を工具として活用して出湯側排水栓の開栓作業を行うことができる。
（【００１１】以降は省略されています）
