発明の名称超音波診断装置、超音波診断装置の制御方法、及びプログラム
出願人キヤノンメディカルシステムズ株式会社
代理人個人,個人,個人,個人
主分類A61B 8/14 20060101AFI20250626BHJP(医学または獣医学;衛生学)
要約【課題】超音波走査を効率的かつ適切に行うこと。
【解決手段】実施形態に係る超音波診断装置は、取得部と、決定部と、走査制御部とを備える。取得部は、超音波プローブの生体接触面に加わった圧力の状態を表す圧力状態情報を取得する。決定部は、取得部により取得された圧力状態情報に基づいて、超音波の走査範囲における走査条件を決定する。走査制御部は、決定部により決定された走査条件に基づいて、超音波プローブに超音波走査を実行させる。
【選択図】図1
特許請求の範囲【請求項１】
超音波プローブの生体接触面に加わった圧力の状態を表す圧力状態情報を取得する取得部と、
前記取得部により取得された前記圧力状態情報に基づいて、超音波の走査範囲における走査条件を決定する決定部と、
前記決定部により決定された前記走査条件に基づいて、前記超音波プローブに超音波走査を実行させる走査制御部と、を備える、
超音波診断装置。
続きを表示（約 690 文字）【請求項２】
前記走査条件は、走査線密度を含む、請求項１に記載の超音波診断装置。
【請求項３】
前記走査条件は、駆動電圧を含む、請求項１に記載の超音波診断装置。
【請求項４】
前記走査条件は、送受信開口を含む、請求項１に記載の超音波診断装置。
【請求項５】
前記決定部は、前記取得部により取得された前記圧力状態情報に基づいて前記走査範囲を決定し、決定された前記走査範囲内において、前記取得部により取得された前記圧力状態情報に基づいて前記走査条件を決定する、請求項１に記載の超音波診断装置。
【請求項６】
前記決定部は、設定された圧力範囲に更に基づいて、前記走査範囲及び前記走査条件を決定する、請求項５に記載の超音波診断装置。
【請求項７】
前記設定された圧力範囲は、前記圧力が閾値以上の範囲である、請求項６に記載の超音波診断装置。
【請求項８】
前記閾値は、前記圧力の最大値の半分の値である、請求項７に記載の超音波診断装置。
【請求項９】
前記設定された圧力範囲は、前記圧力が第１閾値以上かつ第２閾値以下の範囲である、請求項６に記載の超音波診断装置。
【請求項１０】
前記決定部は、前記走査範囲内において、前記圧力が高い前記生体接触面上の第１位置に対応する第１走査線密度が、前記圧力が低い前記生体接触面上の第２位置に対応する第２走査線密度と異なるように前記走査線密度を決定する、請求項２に記載の超音波診断装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書及び図面に開示の実施形態は、超音波診断装置、超音波診断装置の制御方法、及びプログラムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来より、被検体の超音波検査に用いられる超音波プローブとして、コンベックスプローブ及びリニアプローブ等の形状が異なる複数種類の超音波プローブが知られている。操作者は、被検体に合った形状の超音波プローブを用いて被検体をスキャンする。
【０００３】
被検体をスキャンするときに、操作者は、超音波プローブの接触部（すなわち、プローブヘッド）を被検体に押し当てる。しかしながら、接触部を押し当てても被検体の形状は接触部の形状通りにはならないため、超音波プローブに被検体との非接触部が形成されてしまう。非接触部が形成されることで、非接触部を含めてスキャンが行われてしまう。非接触部を含めてスキャンが行われることで、フレームレート及び感度が低下してしまう。なお、従来から、操作者が超音波プローブの走査範囲を任意に変更することは可能であった。しかるに、走査範囲を任意に変更したとしても、非接触部を含めてスキャンが行われることを抑制することは困難である。従って、従来は、超音波走査を効率的かつ適切に行うことが困難であった。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－１２３６０５号公報
特開２０１０－１７５８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本明細書及び図面に開示の実施形態が解決しようとする課題の一つは、超音波走査を効率的かつ適切に行うことである。ただし、本明細書及び図面に開示の実施形態により解決しようとする課題は上記課題に限られない。後述する実施形態に示す各構成による各効果に対応する課題を他の課題として位置づけることもできる。
【課題を解決するための手段】
【０００６】
実施形態に係る超音波診断装置は、取得部と、決定部と、走査制御部とを備える。取得部は、超音波プローブの生体接触面に加わった圧力の状態を表す圧力状態情報を取得する。決定部は、取得部により取得された圧力状態情報に基づいて、超音波の走査範囲における走査条件を決定する。走査制御部は、決定部により決定された走査条件に基づいて、超音波プローブに超音波走査を実行させる。
【図面の簡単な説明】
【０００７】

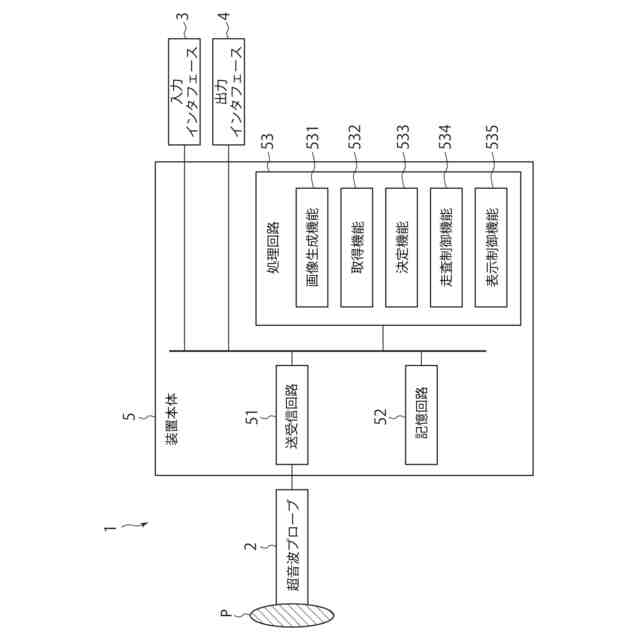

図１は、第１の実施形態に係る超音波診断装置の構成例を示すブロック図。
図２は、第１の実施形態に係る超音波診断装置における超音波プローブの構成例を示す図。

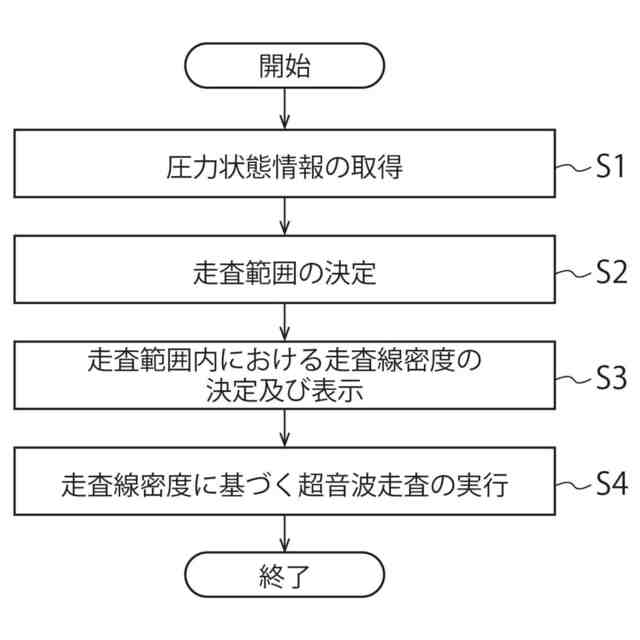

図３は、第１の実施形態に係る超音波診断装置の動作例を示すフローチャート。

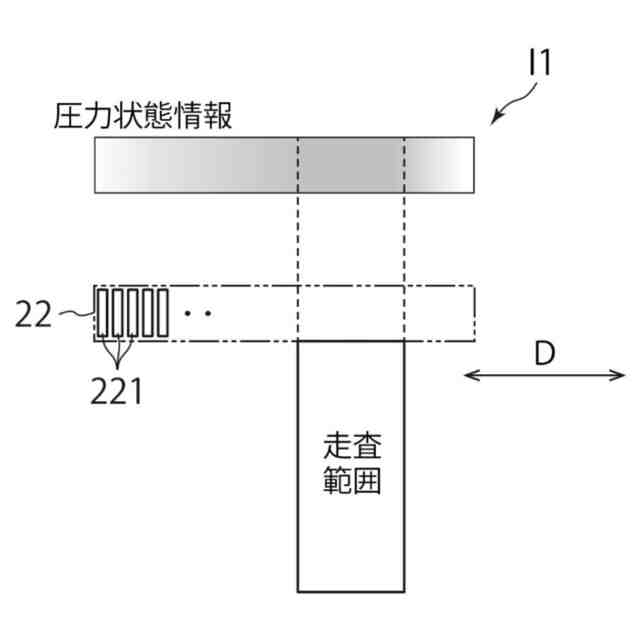

図４は、第１の実施形態に係る超音波診断装置の動作例における圧力状態情報の取得工程を示す図。

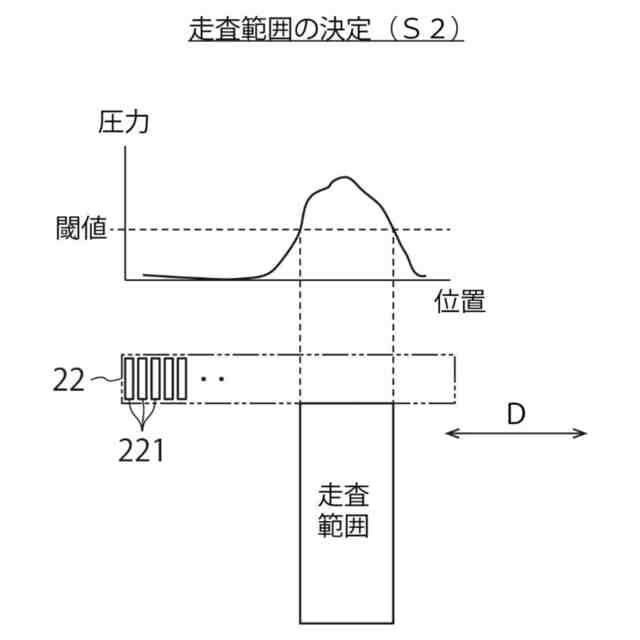

図５は、第１の実施形態に係る超音波診断装置の動作例における走査範囲の決定工程を示す図。

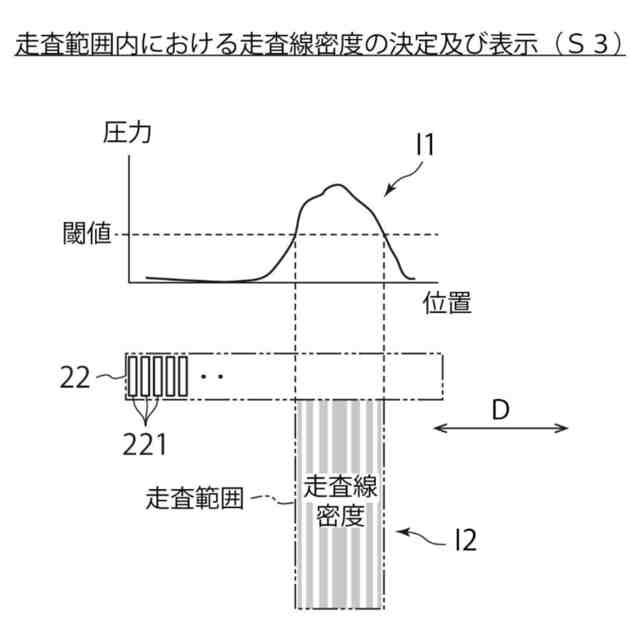

図６は、第１の実施形態に係る超音波診断装置の動作例における走査線密度の決定及び表示工程を示す図。
図７は、第１の実施形態の第１の変形例に係る超音波診断装置の動作例における走査範囲の決定工程を示す図。

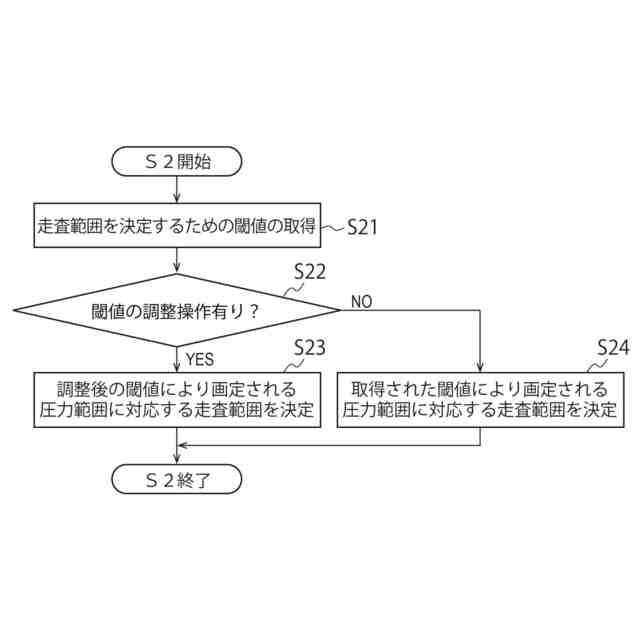

図８は、第１の実施形態の第２の変形例に係る超音波診断装置の動作例を示す図。

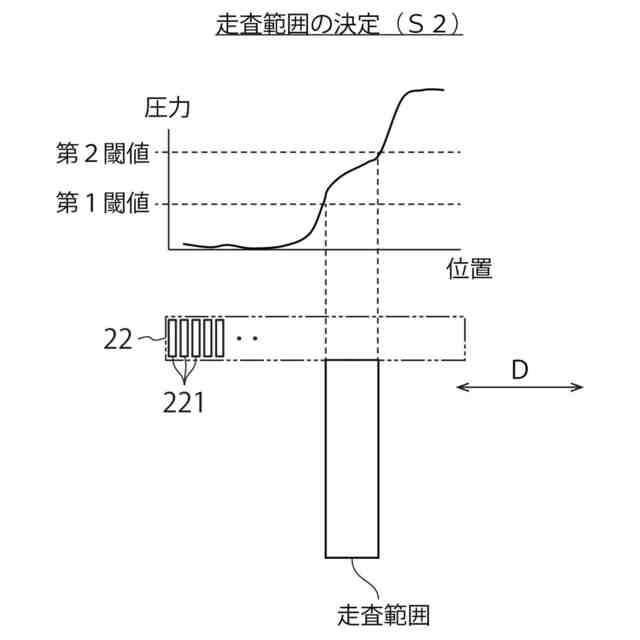

図９は、第１の実施形態の第３の変形例に係る超音波診断装置の動作例における走査範囲の決定工程を示す図。
図１０は、第１の実施形態の第４の変形例に係る超音波診断装置の動作例における走査線密度の決定及び表示工程を示す図。
図１１は、第２の実施形態に係る超音波診断装置の動作例を示すフローチャート。
図１２は、第２の実施形態に係る超音波診断装置の動作例における駆動電圧の決定及び表示工程を示す図。
図１３は、第３の実施形態に係る超音波診断装置の動作例を示すフローチャート。
図１４は、第３の実施形態に係る超音波診断装置の動作例における送受信開口の決定及び表示工程を示す図。
【発明を実施するための形態】
【０００８】
以下、図面を参照しながら、超音波診断装置の実施形態について説明する。なお、以下の説明において、実質的に同一の機能及び構成を有する構成要素については、同一符号を付し、重複説明は必要な場合にのみ行うこととする。
【０００９】
（第１の実施形態）
図１は、第１の実施形態に係る超音波診断装置１の構成の一例を示すブロック図である。図１に示すように、第１の実施形態に係る超音波診断装置１は、超音波プローブ２と、入力インタフェース３と、出力インタフェース４と、装置本体５とを備える。超音波プローブ２、入力インタフェース３、及び出力インタフェース４は、装置本体５と通信可能に接続される。
【００１０】
超音波プローブ２は、被検体Ｐの超音波画像を取得するために、被検体Ｐに超音波を送信し、被検体Ｐから超音波の反射波（エコー）を受信する装置である。
（【００１１】以降は省略されています）
