公開番号2025098840
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023215233
出願日2023-12-20
発明の名称情報処理システム、情報処理方法およびプログラム
出願人ソフトバンク株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類H04W 72/0457 20230101AFI20250625BHJP(電気通信技術)
要約【課題】コアネットワークの構成が複雑化しても、通信状況の把握に必要なデータを適時に、大量に取得することができるようにする。
【解決手段】コアネットワークから、C-PlaneのパケットとU-Planeのパケットとを取得する取得部と、取得部が取得したU-Planeのパケットから、送信元アドレス、宛先アドレス、および、TEIDを抽出し、取得部が取得したC-Planeのパケットのペイロードに格納された情報から、U-Planeのパケットの送信元アドレス、宛先アドレス、および、TEIDを抽出する抽出部と、抽出部が抽出した送信元アドレス、宛先アドレス、および、TEIDに基づいてC-PlaneのパケットとU-Planeのパケットとを紐づける紐づけ部とを備える。
【選択図】図11
特許請求の範囲【請求項１】
コアネットワークから、Ｃ－ＰｌａｎｅのパケットとＵ－Ｐｌａｎｅのパケットとを取得する取得部と、

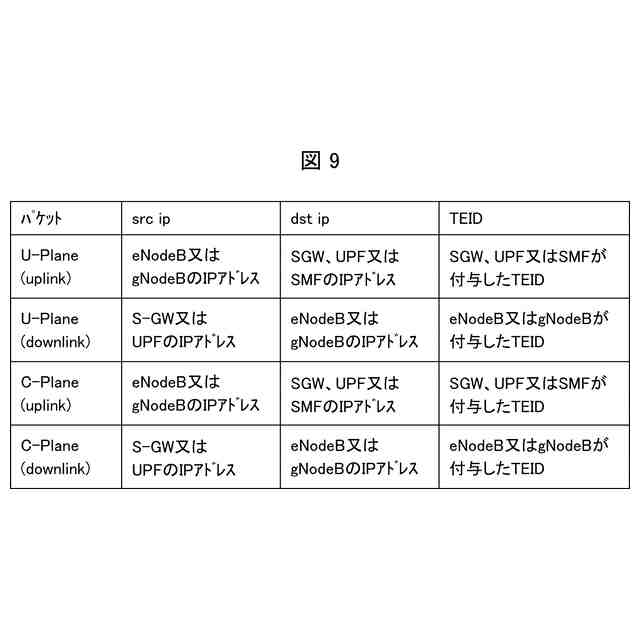

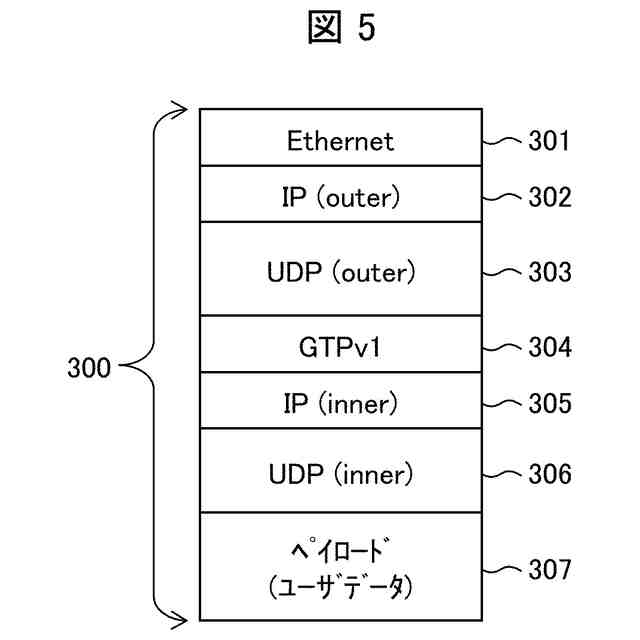

前記取得部が取得した前記Ｕ－Ｐｌａｎｅのパケットから、送信元アドレス、宛先アドレス、および、ＴＥＩＤ（ＴｕｎｎｅｌＥｎｄｐｏｉｎｔＩｄｅｎｔｉｆｉｅｒ）を抽出し、前記取得部が取得した前記Ｃ－Ｐｌａｎｅのパケットのペイロードに格納された情報から、前記Ｕ－Ｐｌａｎｅのパケットの送信元アドレス、宛先アドレス、および、ＴＥＩＤを抽出する抽出部と、
前記抽出部が抽出した送信元アドレス、宛先アドレス、および、ＴＥＩＤに基づいて前記Ｃ－ＰｌａｎｅのパケットとＵ－Ｐｌａｎｅのパケットとを紐づける紐づけ部と
を備える情報処理システム。
続きを表示（約 1,200 文字）【請求項２】
前記コアネットワークは、５Ｇ通信ネットワークにおけるコアネットワークであり、

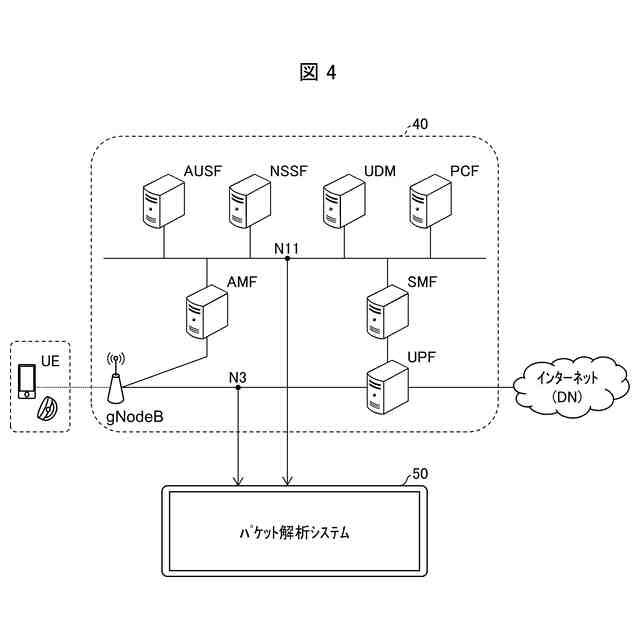

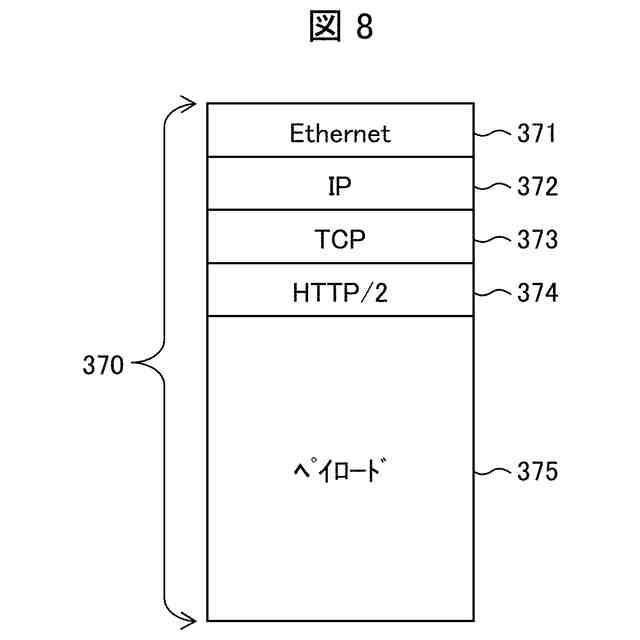

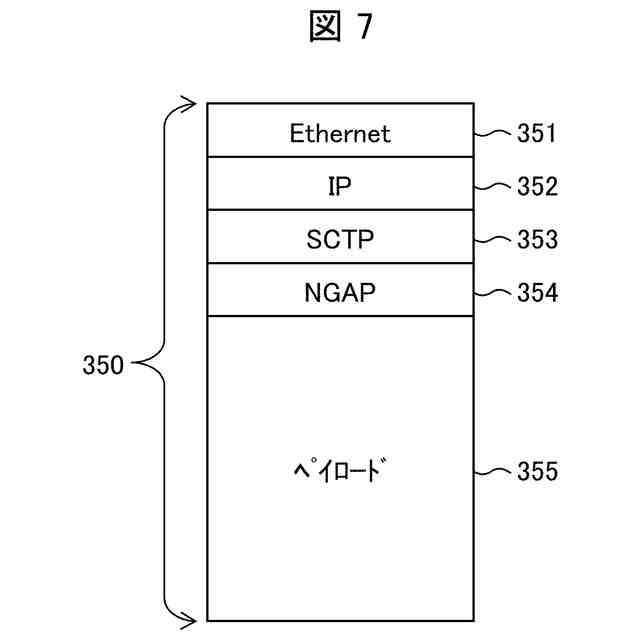

前記取得部は、参照点Ｎ２、参照点Ｎ１２からＣ－Ｐｌａｎｅのパケットを取得し、参照点Ｎ３からＵ－Ｐｌａｎｅのパケットを取得する
請求項１に記載の情報処理システム。
【請求項３】
前記取得部は、さらに、参照点Ｎ２６からＣ－Ｐｌａｎｅのパケットを取得する
請求項２に記載の情報処理システム。
【請求項４】
前記取得部は、参照点Ｎ２から取得したＣ－Ｐｌａｎｅのパケットを、前記パケットのＰｒｏｃｅｄｕｒｅＣｏｄｅを参照して第１の種類のパケットと、第２の種類のパケットに分類し、前記第１の種類に分類されたパケットのみを、前記抽出部に供給する
請求項２に記載の情報処理システム。
【請求項５】
前記コアネットワークは、ＬＴＥ通信ネットワークにおけるコアネットワークであり、

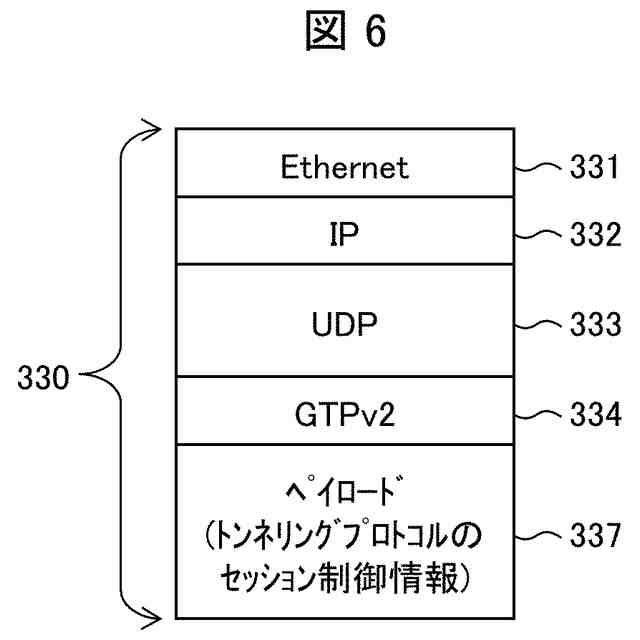

前記取得部は、参照点Ｓ１１からＣ－Ｐｌａｎｅのパケットを取得し、参照点Ｓ１－ＵからＵ－Ｐｌａｎｅのパケットを取得する
請求項１に記載の情報処理システム。
【請求項６】
前記取得部は、参照点Ｓ１１から取得したＣ－Ｐｌａｎｅのパケットを、前記パケットのメッセージタイプを参照して第１の種類のパケットと、第２の種類のパケットに分類し、前記第１の種類に分類されたパケットのみを、前記抽出部に供給する
請求項５に記載の情報処理システム。
【請求項７】
前記取得部は、前記第１の種類に分類されたパケットを、前記パケットに格納された所定のＩＥ（ＩｎｆｏｒｍａｔｉｏｎＥｌｅｍｅｎｔ）の値を参照して、第３の種類のパケットと、第４の種類のパケットにさらに分類し、前記第３の種類に分類されたパケットのみを、前記抽出部に供給する
請求項６に記載の情報処理システム。
【請求項８】
前記抽出部は、前記抽出した送信元アドレス、宛先アドレス、および、ＴＥＩＤに基づいて、複数のユーザのそれぞれによる通信に係るパケットを識別する識別情報を生成し、
前記紐づけ部は、前記識別情報に基づいて、前記Ｃ－ＰｌａｎｅのパケットとＵ－Ｐｌａｎｅのパケットとを紐づける
請求項１に記載の情報処理システム。
【請求項９】
前記識別情報は、前記送信元アドレス、前記宛先アドレス、および、前記ＴＥＩＤのハッシュ値を含む
請求項８に記載の情報処理システム。
【請求項１０】
前記Ｃ－Ｐｌａｎｅのパケットに係る第１の取得部および第１の抽出部と、
前記Ｕ－Ｐｌａｎｅのパケットに係る第２の取得部および第２の抽出部とを有し、
１の前記第１の取得部および前記第１の抽出部の組み合わせに対し、前記第２の取得部および前記第２の抽出部の組み合わせが複数設けられる
請求項７に記載の情報処理システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理システム、情報処理方法およびプログラムに関し、コアネットワークの構成が複雑化しても、通信状況の把握に必要なデータを適時に、大量に取得することができる情報処理システム、情報処理方法およびプログラムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ネットワークを流れるパケットを解析して、ＫＰＩを算出することなどにより、通信の品質評価が行われている。また、ＲＴＢなどを活用したマーケティング活動においても、ネットワークを流れるパケットの解析が行われている。
【０００３】

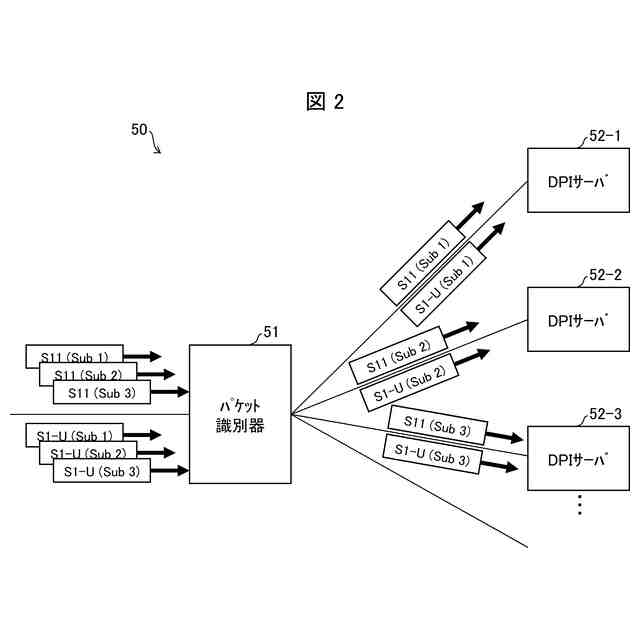

例えば、ＬＴＥでは、ＭＭＥとＳ－ＧＷとの接続に係る参照点Ｓ１１、基地局であるｅＮｏｄｅＢとＳ－ＧＷとの接続に係る参照点Ｓ１－Ｕとから、それぞれＣ－ＰｌａｎｅのパケットとＵ－Ｐｌａｎｅのパケットを取り出していた。取り出されたＣ－ＰｌａｎｅのパケットとＵ－Ｐｌａｎｅのパケットとを紐づけることで同一のユーザの通信に係るデータを特定し、通信状況の解析に必要な情報等が取得される。
【０００４】
また、受信したパケットを分析するパケット分析部が、フロー情報を参照して受信したパケットをフロー分別し、パケットに対応するフローの識別子であるフローＩＤを付与することで、トラフィック制御単位、トラフィック制御方法の向上を図る技術も提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－０９０４７６
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ＬＴＥの初期リリースにおいては、Ｃ－Ｐｌａｎｅのパケットの取り出し位置とＵ－Ｐｌａｎｅのパケットを取り出し位置とは、１つのデータセンタ内に集約されていた。
【０００７】
一方、ＬＴＥの後期リリースで定義されたＣＵＰＳ（Ｃ・Ｕ－ＰｌａｎｅＳｅｐａｒａｔｅ）アーキテクチャや５Ｇ（以下、「５Ｇ対応以後」と記載する場合がある。）においては、Ｕ－Ｐｌａｎｅの処理に係るＵＰＦに代表されるネットワーク機能部を担うサーバが分散して配置されるようになった。例えば、コアネットワークのパフォーマンスの向上を図るため、基地局の近傍のデータセンタに、ＵＰＦとして機能するサーバが配置されることが多くなった。
【０００８】
このため、５Ｇ対応以後、Ｃ－Ｐｌａｎｅのパケットを取り出すデータセンタと、Ｕ－Ｐｌａｎｅのパケットを取り出すデータセンタとが異なることが多くなり、同一のユーザの通信に係るデータを紐づけることが難しくなった。一方で、例えば、引用文献１では、Ｃ－Ｐｌａｎｅのパケットの取り出し位置とＵ－Ｐｌａｎｅのパケットの取り出し位置とがそれぞれ異なるデータセンタに配置されることは考慮されていない。
【０００９】
また、従来の同一のユーザの通信に係るデータの紐づけは、各ユーザのトラフィックに対して暫定的に付与されたＩＤを、一意に定まるＩＤに対応付けるためのテーブルなどを用いて行われていた。このため、従来の紐づけ処理は、処理負荷が高く、データの紐づけが可能となるユーザの数が限られており、例えば、ＫｅｙＰｅｒｆｏｒｍａｎｃｅＩｎｄｉｃａｔｏｒ（ＫＰＩ）などについての十分な分析ができなかった。
【００１０】
本発明の一態様は、コアネットワークの構成が複雑化しても、通信状況の把握に必要なデータを適時に、大量に取得することができる技術を実現することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
