発明の名称検出装置
出願人株式会社ジャパンディスプレイ
代理人弁理士法人酒井国際特許事務所
主分類C12M 1/34 20060101AFI20250623BHJP(生化学;ビール;酒精;ぶどう酒;酢;微生物学;酵素学;突然変異または遺伝子工学)
要約【課題】センシングの精度の低下を抑制できる検出装置を提供する。
【解決手段】検出装置は、複数の光センサが二次元的に配置された検出領域を有するセンサパネルと、光を発する光源と、検出領域と光源との間に被検出体を介在させるよう被検出体を設置可能に設けられた部材と、複数の光センサの出力に基づいた処理を行う制御回路と、を備え、部材は、被検出体が設置される透光領域と、透光領域の外周側に設けられた遮光領域と、を有し、検出領域は、透光領域及び遮光領域の両方と重なるよう配置され、制御回路は、透光領域と重なる光センサの出力と遮光領域と重なる光センサの出力との差分を得る。
【選択図】図8
特許請求の範囲【請求項１】
複数の光センサが二次元的に配置された検出領域を有するセンサパネルと、
光を発する光源と、
前記検出領域と前記光源との間に被検出体を介在させるよう前記被検出体を設置可能に設けられた部材と、
複数の前記光センサの出力に基づいた処理を行う制御回路と、を備え、
前記部材は、前記被検出体が設置される透光領域と、前記透光領域の外周側に設けられた遮光領域と、を有し、
前記検出領域は、前記透光領域及び前記遮光領域の両方と重なるよう配置され、
前記制御回路は、前記透光領域と重なる前記光センサの出力と前記遮光領域と重なる前記光センサの出力との差分を得る、
検出装置。
続きを表示（約 420 文字）【請求項２】
前記光センサはフォトダイオードを有する、
請求項１に記載の検出装置。
【請求項３】
前記検出領域は、
複数の前記光センサが行列状に配置され、
複数の部分領域を有し、
前記制御回路は、前記透光領域と重なる前記光センサの出力と前記遮光領域と重なる前記光センサの出力との差分を前記部分領域毎に得る、
請求項１又は２に記載の検出装置。
【請求項４】
前記検出領域は、複数の前記光センサが行列状に配置され、
前記制御回路は、前記透光領域と重なる前記光センサの出力と前記遮光領域と重なる前記光センサの出力との差分を前記光センサの行毎に得る、
請求項１又は２に記載の検出装置。
【請求項５】
前記透光領域と前記遮光領域との間の境界領域と重なる前記光センサの出力は前記差分を得るのに用いられない、
請求項１又は２に記載の検出装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、検出装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
生物組織や微生物を培養対象とした培養環境の状態を光学センサで検出可能にした検出装置が知られている（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－８７００５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のような検出装置による培養環境のセンシングは、培養対象の培養進行に伴って光学センサで検出される光の明るさが減少する傾向が現れることに基づいている。このため、外部のノイズ等によって光学センサの出力に誤差が生じると、センシングの精度が低下する。このようなセンシングの精度の低下を抑制できる検出装置が求められていた。
【０００５】
本開示は、上記の課題に鑑みてなされたもので、センシングの精度の低下を抑制できる検出装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様による検出装置は、複数の光センサが二次元的に配置された検出領域を有するセンサパネルと、光を発する光源と、前記検出領域と前記光源との間に被検出体を介在させるよう前記被検出体を設置可能に設けられた部材と、複数の前記光センサの出力に基づいた処理を行う制御回路と、を備え、前記部材は、前記被検出体が設置される透光領域と、前記透光領域の外周側に設けられた遮光領域と、を有し、前記検出領域は、前記透光領域及び前記遮光領域の両方と重なるよう配置され、前記制御回路は、前記透光領域と重なる前記光センサの出力と前記遮光領域と重なる前記光センサの出力との差分を得る。
【図面の簡単な説明】
【０００７】

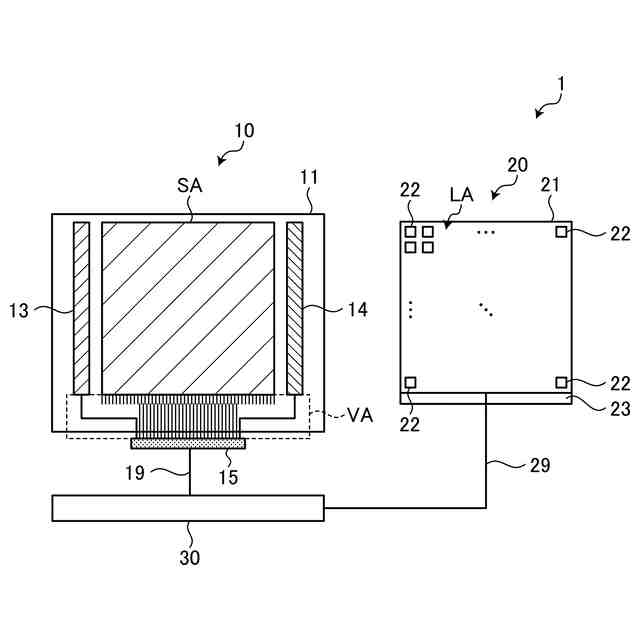

図１は、検出装置の主要構成を示す図である。

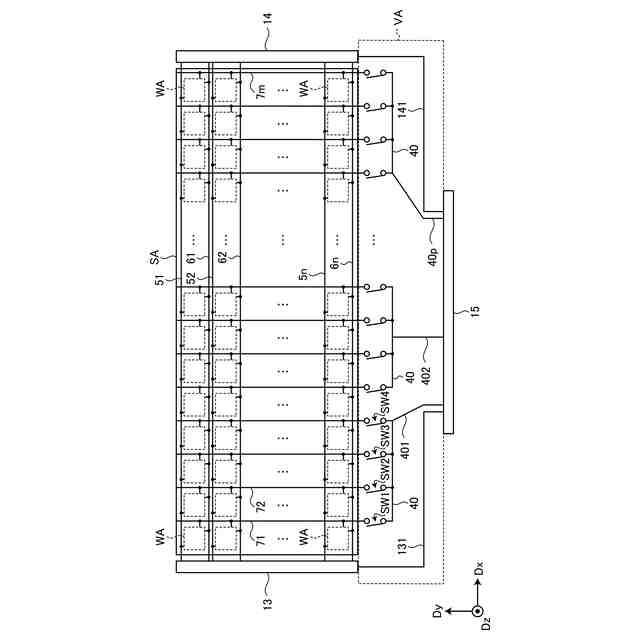

図２は、検出領域及び配線領域の構成例を示す図である。
図３は、光センサの回路構成を示す回路図である。

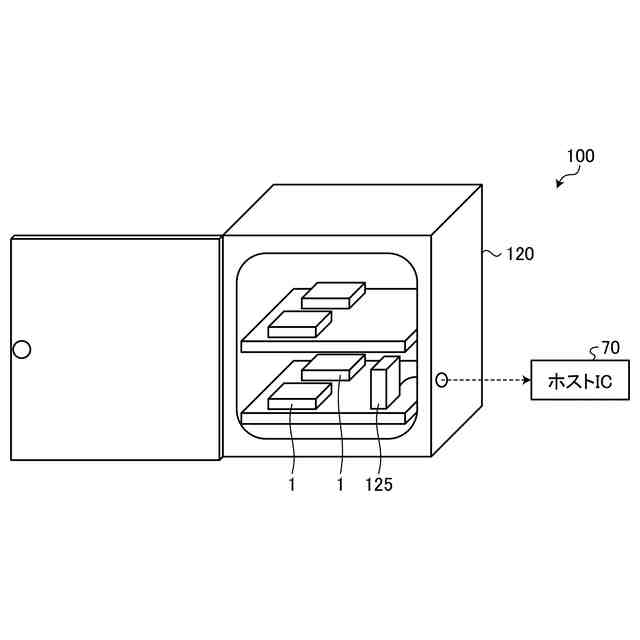

図４は、検出システムの構成例を模式的に示す模式図である。

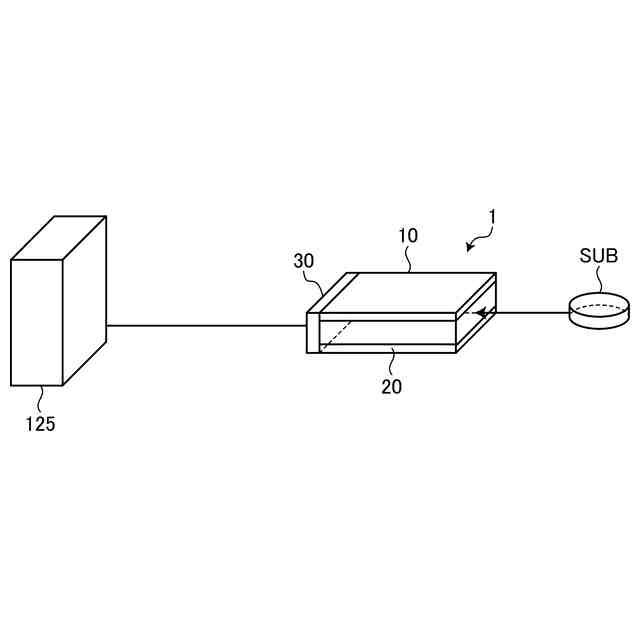

図５は、１つの検出装置と外部の構成との関係を示す概略図である。
図６は、検出装置の主要構成と被検出体との位置関係を示す概略図である。

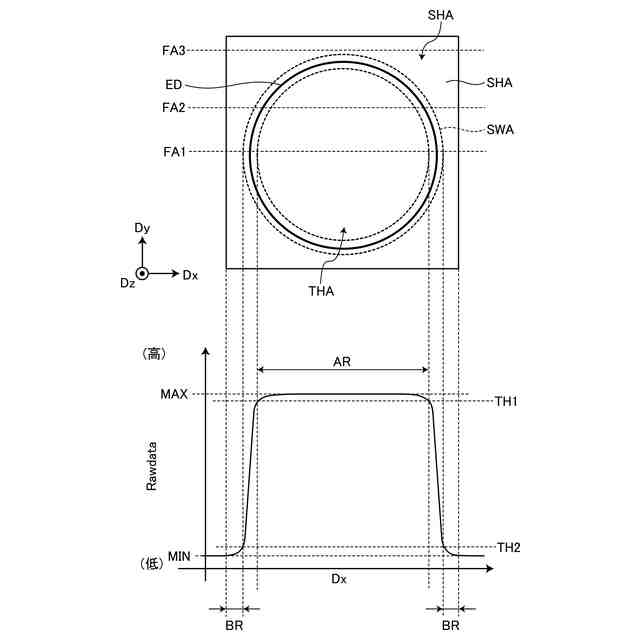

図７は、センサパネルからの光が照射される対象を平面視点で示す概略図である。

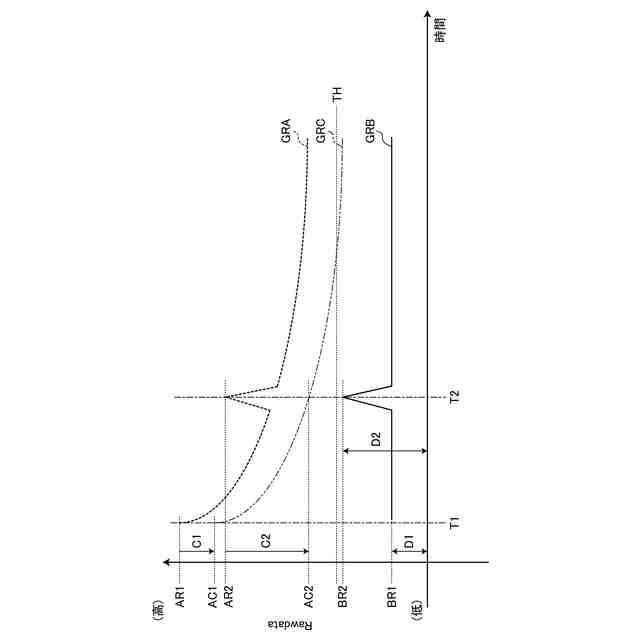

図８は、検出領域の出力と、被検出体上に形成された培地におけるコロニーの成長を伴う時間経過と、の関係の一例を示す概略的なグラフである。
図９は、透光領域と遮光領域との区別に係る仕組みを示す概略図である。
図１０は、検出装置で行われる処理の流れを示すフローチャートである。
図１１は、検出領域のブロック数及びマルチプレクサの入力数について、一例を示す概略図である。
図１２は、ブロックとマルチプレクサの入力との組み合わせによる個別検出フローの一例を示す図である。
図１３は、図１２に示すフローの実行過程でノイズＮＳが生じた場合を示す図である。
図１４は、変形例１の検出装置で行われる処理の流れを示すフローチャートである。
図１５は、変形例２の検出装置で行われる処理の流れを示すフローチャートである。
図１６は、光源２２の構成例を示す概略図である。
図１７は、図３とは一部構成が異なる光センサを示す回路図である。
【発明を実施するための形態】
【０００８】
以下に、本開示の各実施の形態について、図面を参照しつつ説明する。なお、開示はあくまで一例にすぎず、当業者において、発明の主旨を保っての適宜変更について容易に想到し得るものについては、当然に本開示の範囲に含有されるものである。また、図面は説明をより明確にするため、実際の態様に比べ、各部の幅、厚さ、形状等について模式的に表される場合があるが、あくまで一例であって、本開示の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同様の要素には、同一の符号を付して、詳細な説明を適宜省略することがある。
【０００９】

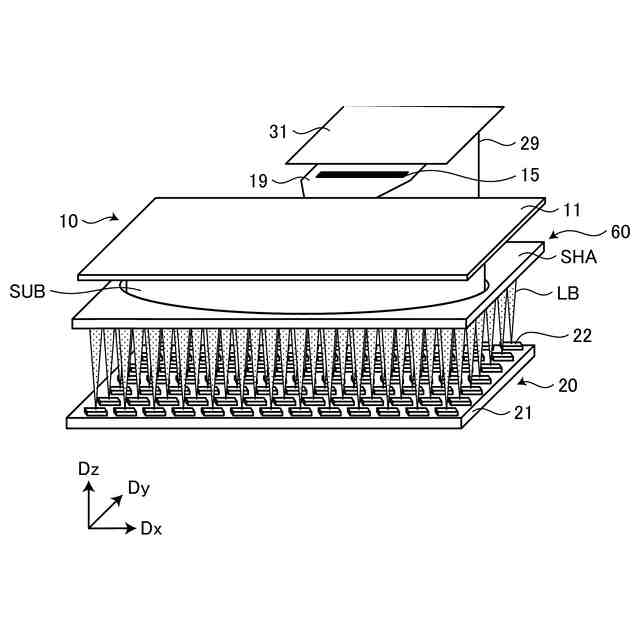

図１は、検出装置１の主要構成を示す図である。検出装置１は、センサパネル１０と、光源パネル２０と、制御回路３０と、を備える。検出装置１のセンサパネル１０と光源パネル２０とは制御回路３０に接続される。
【００１０】
センサパネル１０は、基板１１上に検出領域ＳＡ（図２参照）が設けられている。また、基板１１上には、リセット回路１３、走査回路１４及び配線領域ＶＡが実装されている。検出領域ＳＡ上の構成、リセット回路１３及び走査回路１４は、配線領域ＶＡを介して検出回路１５と接続されている。
（【００１１】以降は省略されています）
