公開番号2025096975
公報種別公開特許公報(A)
公開日2025-06-30
出願番号2023213009
出願日2023-12-18
発明の名称画像処理装置および画像処理方法
出願人株式会社島津製作所
代理人個人,個人,個人,個人,個人
主分類A61B 6/46 20240101AFI20250623BHJP(医学または獣医学;衛生学)
要約【課題】画像処理の操作性をより向上できる画像処理装置および画像処理方法を提供する。
【解決手段】

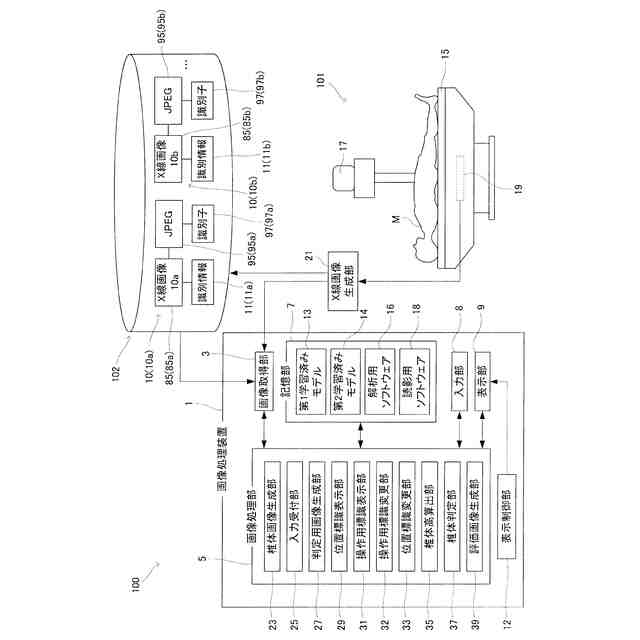

被検体Mの器官を映すX線画像10を取得する画像取得部3と、画像取得部3によって取得されたX線画像10を処理する画像処理部5と、を備え、画像処理部3は、被検体Mの器官における所定の位置を示す位置標識49をX線画像10に表示させる位置標識表示部29と、位置標識49に対応する操作用標識51を、X線画像10において位置標識49および器官のいずれとも重ならない領域に表示させる操作用標識表示部31と、X線画像10における操作用標識51の位置を移動させる、操作者の標識移動操作を受け付ける入力受付部25と、入力受付部25によって受け付けられた標識移動操作を反映するように、操作用標識51に対応する位置標識49がX線画像10に表示される位置を変更させる位置標識変更部33と、を備える。
【選択図】図1
特許請求の範囲【請求項１】

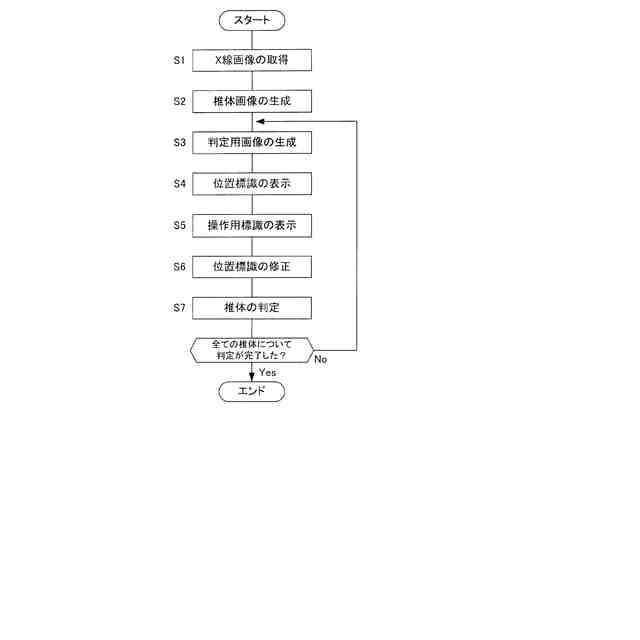

対象の器官を映す放射線画像を取得する画像取得部と、
前記画像取得部によって取得された前記放射線画像を処理する画像処理部と、
を備え、
前記画像処理部は、

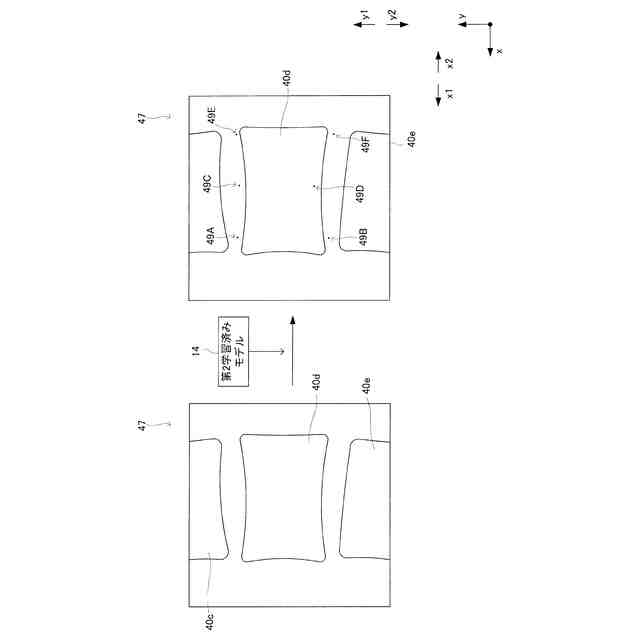

前記器官における所定の位置を示す位置標識を前記放射線画像に表示させる位置標識表示部と、

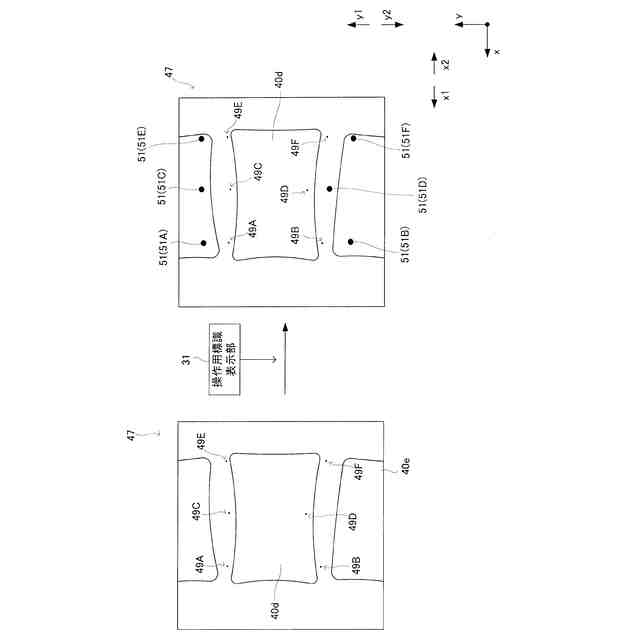

前記位置標識に対応する操作用標識を、前記放射線画像において前記位置標識および前記器官のいずれとも重ならない領域に表示させる操作用標識表示部と、
前記放射線画像における前記操作用標識の位置を移動させる、操作者の標識移動操作を受け付ける入力受付部と、
前記入力受付部によって受け付けられた前記標識移動操作を反映するように、前記操作用標識に対応する前記位置標識が前記放射線画像に表示される位置を変更させる位置標識変更部と、
を備える画像処理装置。
続きを表示（約 2,000 文字）【請求項２】
請求項１に記載の画像処理装置において、
位置標識表示部は複数の前記位置標識を対応する複数の前記所定の位置にそれぞれ表示させ、
前記操作用標識表示部は、複数の前記位置標識の各々に対応する複数の前記操作用標識を、前記放射線画像に表示される複数の前記位置標識の位置関係に応じた位置に表示させる画像処理装置。
【請求項３】
請求項２に記載の画像処理装置において、
前記画像処理部は、

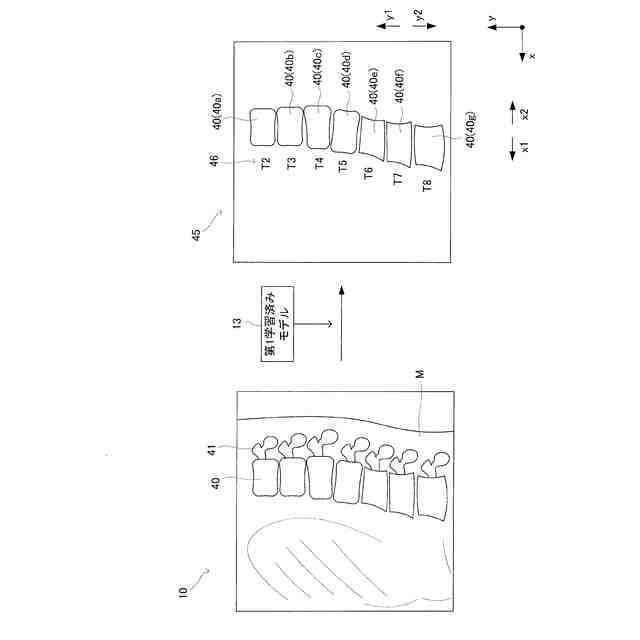

前記器官を前記放射線画像の中央部に表示させる中央表示処理部を備え、
前記操作用標識表示部は、

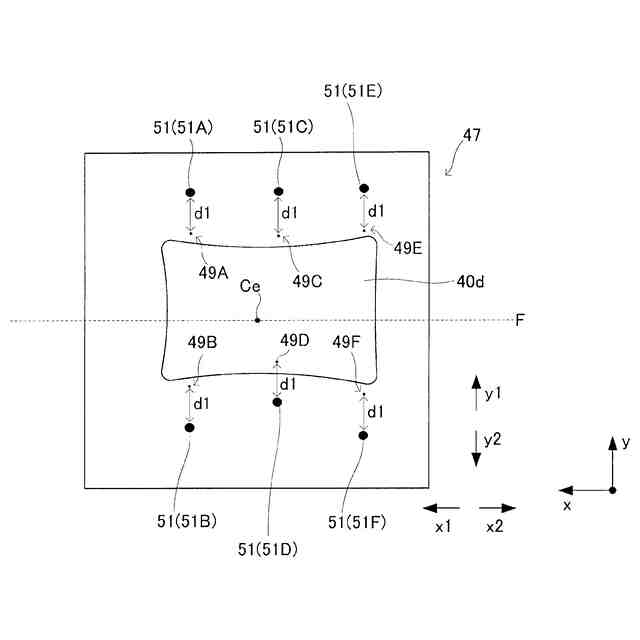

前記放射線画像の中心から前記位置標識までの距離および方向に応じて、前記位置標識に対応する前記操作用標識の各々が前記放射線画像に表示される位置を設定するように構成される画像処理装置。
【請求項４】
請求項１に記載の画像処理装置において、
前記器官は椎体であり、

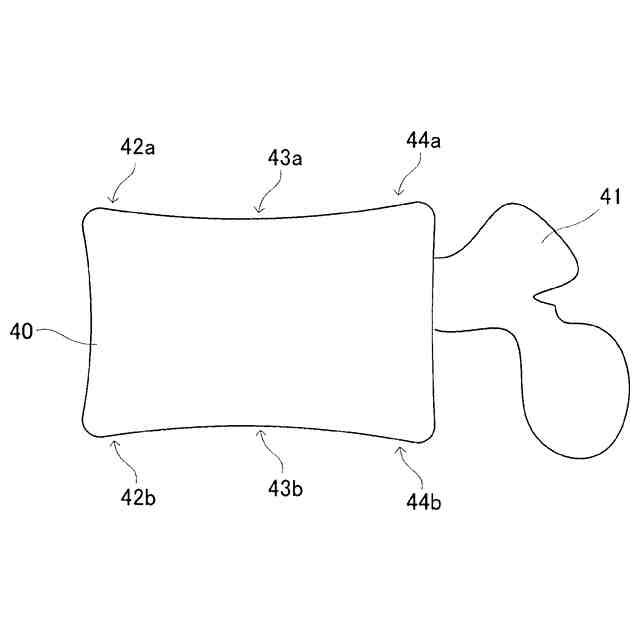

前記位置標識は、前記椎体における前端の上縁部を示す第１標識、前記椎体における前端の下縁部を示す第２標識、前記椎体における中央の上縁部を示す第３標識、前記椎体における中央の下縁部を示す第４標識、前記椎体における後端の上縁部を示す第５標識、および前記椎体における後端の下縁部を示す第６標識を含み、
前記第１標識と前記第２標識との距離に基づいて前記椎体における前端部の高さを算出し、前記第３標識と前記第４標識との距離に基づいて前記椎体における中央部の高さを算出し、前記第５標識と前記第６標識との距離に基づいて前記椎体における後端部の高さを算出する椎体高算出部と、
前記中央部の高さと前記前端部の高さとの比、前記中央部の高さと前記後端部の高さとの比、および前記後端部の高さと前記前端部の高さとの比のうち少なくとも１つのパラメータに基づいて前記椎体における骨折の有無を判定する椎体判定部と、
を備える画像処理装置。
【請求項５】
請求項１に記載の画像処理装置において、
前記器官は心臓および胸郭であり、
前記位置標識は、前記心臓の左端を示す第７標識と前記心臓の右端を示す第８標識と前記胸郭の左端を示す第９標識と前記胸郭の右端を示す第１０標識とを含み、
前記第７標識と前記第８標識との距離、および前記第９標識と前記第１０標識との距離に基づいて心胸郭比を算出する心胸郭比算出部を備える画像処理装置。
【請求項６】
請求項１ないし請求項５のいずれかに記載の画像処理装置と、放射線画像の第１画像ファイル、第１画像ファイルに基づいて生成されており前記第１画像ファイルより容量が小さいファイル形式である前記放射線画像の第２画像ファイル、および前記第２画像ファイルを識別可能な識別子を紐付けて記憶する画像サーバと、を用いた画像処理方法であって、
前記放射線画像のサムネイル画像を表示可能な第１ソフトウェアを前記画像処理装置の端末で起動させる第１起動ステップと、
前記画像サーバから前記第２画像ファイルおよび前記識別子を複数取得する第１取得ステップと、
前記第２画像ファイルに基づいて前記放射線画像のサムネイル画像を生成し、生成された前記サムネイル画像と前記識別子とを紐付けるサムネイル画像生成ステップと、
複数の前記第２画像ファイルの各々について生成された複数の前記放射線画像のサムネイル画像を前記第１ソフトウェアに表示させるサムネイル表示ステップと、
前記位置標識変更部を用いて前記位置標識の位置を変更させる画像処理を前記第１画像ファイルに対して実行可能な第２ソフトウェアを、前記画像処理装置の端末で起動させる第２起動ステップと、

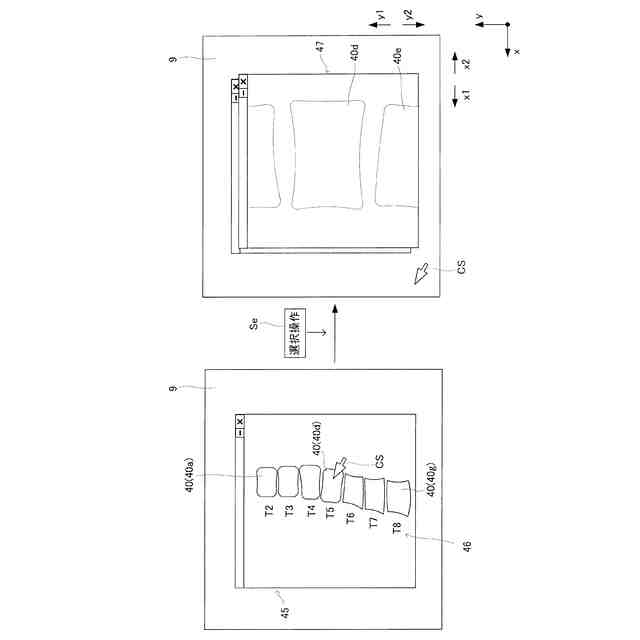

前記第１ソフトウェアに表示されている複数の前記サムネイル画像から、一の前記サムネイル画像を選択する選択ステップと、
前記選択ステップで選択された、前記サムネイル画像に紐付けられている前記識別子を前記画像サーバに送信する送信ステップと、
前記画像サーバに記憶されている複数の前記第１画像ファイルから、送信ステップにおいて前記画像サーバに送信された前記識別子と紐付けられている前記第１画像ファイルを特定する特定ステップと、
前記特定ステップで特定された前記第１画像ファイルを前記画像サーバから前記画像処理装置の端末へ送信して前記第１画像ファイルを取得する第２取得ステップと、
前記第２取得ステップで取得された前記放射線画像の前記第１画像ファイルに対して前記位置標識表示部、前記操作用標識表示部、前記入力受付部、および前記位置標識変更部を用いた画像処理を行う画像処理ステップと、
を備える画像処理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像処理装置および画像処理方法に関する。
続きを表示（約 1,900 文字）【０００２】
医療現場では被検体の椎体における骨折の有無を判定する場合、被検体の胸椎および腰椎を撮影したＸ線画像を用いる。Ｘ線画像を用いた椎体の判定方法としては定量的評価法または半定量的評価法が用いられる。定量的評価法の例として、ＱＭ法（ＱＭ：ＱｕａｎｔｉｔａｔｉｖｅＭｅａｓｕｒｅｍｅｎｔ）が挙げられる。
【０００３】

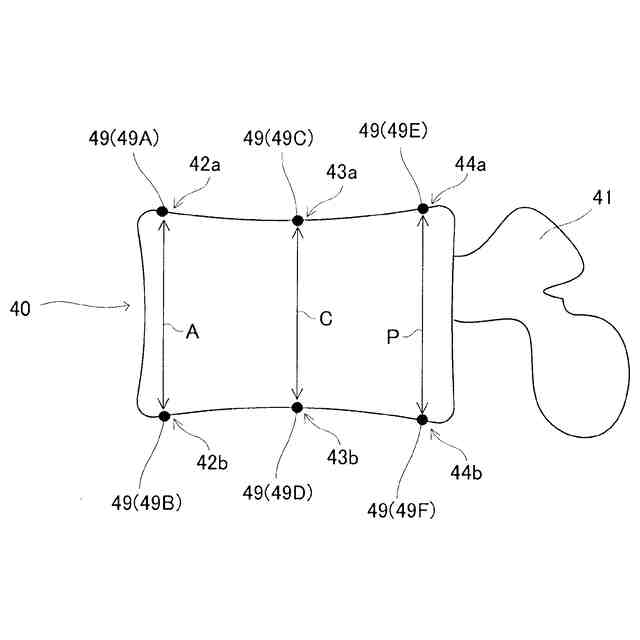

ＱＭ法による椎体の判定を行う場合、Ｘ線撮影装置を用いて被検体の胸椎および腰椎を側面から撮影する。そして画像処理装置を用いて、当該撮影によって得られたＸ線画像に映る椎体の前端部、中央部、および後端部の各々の高さを計測する。最後に、椎体前端部の高さ（Ａ）、椎体中央部の高さ（Ｃ）、および椎体後端部の高さ（Ｐ）の比を基準として、椎体における骨折の有無を判定する。一例として、椎体中央部の高さＣと椎体前端部の高さＡとの比（Ｃ／Ａ）または椎体中央部の高さＣと椎体後端部の高さＰとの比（Ｃ／Ｐ）が０．８未満である場合、被検体の椎体が骨折していると判定される。
【０００４】
画像処理装置を用いて椎体前端部の高さを計測する場合、椎体における所定の位置を表示する計測標識をＸ線画像内に表示させる。すなわち椎体前端部の上縁部分の位置を示す第１の計測標識をＸ線画像内に表示させるとともに、椎体前端部の下縁部分の位置を示す第２の計測標識をＸ線画像内に表示させる。Ｘ線画像内における第１の計測標識と第２の計測標識との距離に基づいて、椎体前端部の高さＡを計測できる。
【０００５】
同様に、椎体中央部の上縁部分の位置を示す第３の計測標識、椎体中央部の下縁部分の位置を示す第４の計測標識、椎体後端部の上縁部分の位置を示す第５の計測標識、および椎体後端部の下縁部分の位置を示す第６の計測標識をＸ線画像内に表示させる。第３の計測標識と第４の計測標識との距離に基づいて、椎体中央部の高さＣを計測できる。第５の計測標識と第６の計測標識との距離に基づいて、椎体後端部の高さＰを計測できる（例えば、特許文献１）。これら６つの計測標識は、所定の大きさ、色および形状を有する点（ポイント）としてＸ線画像内に表示される。一例として各々の計測標識は、白塗りされた円形状の点としてＸ線画像内に表示される。
【０００６】
当該画像処理装置は、Ｘ線画像内における各々の計測標識の位置を修正できるように構成されている。一例として計測標識の位置を修正する場合、操作者はＸ線画像を表示するディスプレイ上に表示されているカーソルを計測標識に合わせ、ドラッグアンドドロップ操作を行うことでＸ線画像内における計測標識の位置を修正できる。計測標識の位置を修正する操作を行うことにより、Ｘ線画像内における椎体の所定位置に対して計測標識の位置を精度良く一致させることができる。そして位置が修正された計測標識に基づいて画像処理操作を実行させることにより、各部位における椎体の高さをより正確に計測することができる。
【先行技術文献】
【特許文献】
【０００７】
国際公開第２０２３／１９５２４２号
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、このような構成を有する従来例の場合には、次のような問題がある。
【０００９】
従来の画像処理装置においてＸ線画像上における計測標識の位置を修正する場合、操作者はＸ線画像に映る椎体の像を確認しつつ計測標識にカーソルを合わせてドラッグアンドドロップ操作を行う必要がある。計測標識は所定の大きさおよび色を有する点としてＸ線画像上に表示されるので、Ｘ線画像において計測標識が椎体の像の少なくとも一部を覆い隠すことがある。すなわちドラッグアンドドロップ操作を行う際において、計測標識またはカーソルが、椎体の像を確認する作業の妨げとなる。その結果、計測標識またはカーソルに起因して、計測標識の位置を修正する画像処理の操作に要する時間が長期化するとともに、操作者の疲労が増大する。
【００１０】
計測標識などが椎体の確認作業の妨げとなる事態を回避する手段の例として、Ｘ線画像上に表示される計測標識の大きさを縮小させることが挙げられる。しかしながら、計測標識の表示範囲を小さくすると、カーソルを計測標識へ正確に合わせる操作がより困難となる。すなわち、計測標識にカーソルを合わせてドラッグアンドドロップ操作を行うことが困難となるので、計測標識の位置を修正する画像処理の操作に要する時間が長期化するとともに、操作者の疲労が増大する。
（【００１１】以降は省略されています）
