発明の名称取付具
出願人株式会社アイリス,株式会社ミムロ
代理人個人
主分類A61F 5/449 20060101AFI20250623BHJP(医学または獣医学;衛生学)
要約【課題】本発明は、取付具に関する。
【解決手段】
ストーマの周囲に貼り付ける貼着部、排泄物を収容する収容袋及び前記貼着部と前記収容袋の間に配置されベルトを取り付ける被挟持部とから構成されるストーマ装具に取り付ける取付具(1)であって、前記被挟持部の一の面側に配置され、前記被挟持部に形成された貫通孔に対応する位置に位置決め部を有する本体部(10)と、前記本体部に揺動自在に取り付けられ、前記被挟持部の他の面側に配置され、前記貫通孔及び位置決め部を挿通する凸部を有し、前記本体部と共に前記被挟持部を挟み込む挟持部(20)と、前記本体部に形成され、弾性変形により前記挟持部を前記本体部側に付勢する付勢部(30)と、前記本体部に形成され、ベルトを取り付けるベルト連結部(40)とを備える。取付具1は、ストーマ装具への着脱が容易で、外れにくい。
【選択図】図1
特許請求の範囲【請求項１】
ストーマの周囲に貼り付ける貼着部、排泄物を収容する収容袋及び前記貼着部と前記収容袋の間に配置されベルトを取り付ける被挟持部とから構成されるストーマ装具に取り付ける取付具（１）であって、
前記被挟持部の一の面側に配置される本体部（１０）と、
前記被挟持部の他の面側に配置され、前記本体部に揺動自在に取り付けられ、前記本体部と共に前記被挟持部を挟み込む挟持部（２０）と、
前記本体部に形成され、前記挟持部を前記本体部側に付勢する付勢部（３０）と、
前記本体部に形成され、前記ベルトを取り付けるベルト連結部（４０）と、
前記挟持部又は前記本体部に配置され、前記被挟持部を貫通するように形成された貫通孔に挿通する凸部（２２、２１２）と
を備えることを特徴とする取付具。
続きを表示（約 480 文字）【請求項２】
請求項１に記載された取付具であって、
前記本体部又は前記挟持部に配置され、前記凸部に対応する位置に形成された貫通孔又は凹みであり、前記凸部を通す位置決め部（１２、２２２）と
を備えることを特徴とする取付具。
【請求項３】
請求項２に記載された取付具であって、
前記位置決め部は、前記ベルトの長手方向に対して垂直の方向に沿って配置された前記貫通孔の位置に合わせて前記本体部又は前記挟持部に一対形成され、
前記凸部は、前記貫通孔及び前記位置決め部の位置に合わせて前記挟持部又は前記本体部に一対形成されている
ことを特徴とする取付具。
【請求項４】
請求項３に記載された取付具であって、
前記挟持部は、全部又は一部が光を透過する透明又は半透明な部材で形成されている
ことを特徴とする取付具。
【請求項５】
請求項４に記載された取付具であって、
前記本体部及び前記付勢部は、ポリアセタールで形成されている
ことを特徴とする取付具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、取付具に関する。さらに詳しく説明すると、本発明は、ストーマ装具への着脱が容易で、ストーマ装具から外れにくい取付具に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
人体の腹壁に人工排泄口（ストーマ）を形成し、便の排泄を可能とする治療が行われている。ストーマを造設された造設者は、排泄のタイミングを自らの意志により制御できないため、ストーマ装具を腹部に貼着して排泄物を収容する。ストーマ装具は、排泄物を収容するための収容袋と、収容袋を取り付ける土台となり腹部に展着する貼着部と、ベルトを取り付ける被挟持部等から構成されている。ストーマ装具を日常生活に支障がないように使用するためには、ストーマ装具にベルトを取り付けて腹部に安定して装着する必要がある。造設者がストーマ装具を腹部に安定して装着するため、様々な取付具やベルトが提案されているが、特許文献を基に従来の技術を説明する。
【０００３】
特許文献１のストーマ装具用ベルトマウントは、取り付け開口部にストラップ４１が取り付けられたベースプレート４３に形成されたフック要素４４が係合する技術が記載されている。しかし、ベルトマウントは、フック要素４４が係合されているだけなので、造設者の動きによっては、容易に外れてしまうという問題点がある。特許文献２のオストミーパウチ固定用ベルトは、タブ４２１にクリップ３０１、３０２を挟み込み、オストミーパウチを固定し、不規則に動くのを防止する技術が記載されている。しかし、タブ４２１は、クリップ３０１、３０２が係合されているだけなので、造設者の動きによっては、容易に外れてしまうという問題点がある。
【先行技術文献】
【特許文献】
【０００４】
特表２０２３－５１１４９８号公報
実用新案登録第３１４６８３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、このような社会的、技術的背景に基づいたものであり、次のような目的を達成する。本発明の取付具１は、ストーマ装具への着脱が容易で、ストーマ装具から外れにくい。
【課題を解決するための手段】
【０００６】
本発明は、前記目的を達成するために次の手段をとる。
（１）請求項１に記載された取付具であって、ストーマの周囲に貼り付ける貼着部、排泄物を収容する収容袋及び前記貼着部と前記収容袋の間に配置されベルトを取り付ける被挟持部とから構成されるストーマ装具に取り付ける取付具（１）であって、前記被挟持部の一の面側に配置される本体部（１０）と、前記被挟持部の他の面側に配置され、前記本体部に揺動自在に取り付けられ、前記本体部と共に前記被挟持部を挟み込む挟持部（２０）と、前記本体部に形成され、前記挟持部を前記本体部側に付勢する付勢部（３０）と、前記本体部に形成され、前記ベルトを取り付けるベルト連結部（４０）と、前記挟持部又は前記本体部に配置され、前記被挟持部を貫通するように形成された貫通孔に挿通する凸部（２２、２１２）とを備えることを特徴とする取付具。
（２）請求項２に記載された取付具であって、前記本体部又は前記挟持部に配置され、前記凸部に対応する位置に形成された貫通孔又は凹みであり、前記凸部を通す位置決め部（１２、２２２）とを備えることを特徴とする取付具。
（３）請求項３に記載された取付具であって、前記位置決め部は、前記ベルトの長手方向に対して垂直の方向に沿って配置された前記貫通孔の位置に合わせて前記本体部又は前記挟持部に一対形成され、前記凸部は、前記貫通孔及び前記位置決め部の位置に合わせて前記挟持部又は前記本体部に一対形成されていることを特徴とする取付具。
（４）請求項４に記載された取付具であって、前記挟持部は、全部又は一部が光を透過する透明又は半透明な部材で形成されていることを特徴とする取付具。
（５）請求項５に記載された取付具であって、前記本体部及び前記付勢部は、ポリアセタールで形成されていることを特徴とする取付具。
【発明の効果】
【０００７】
以上説明したように、本発明の取付具は、ストーマ装具への着脱が容易で、外れにくい。
【図面の簡単な説明】
【０００８】
図１は、第一実施形態の取付具１及びストーマ装具を示す図である。

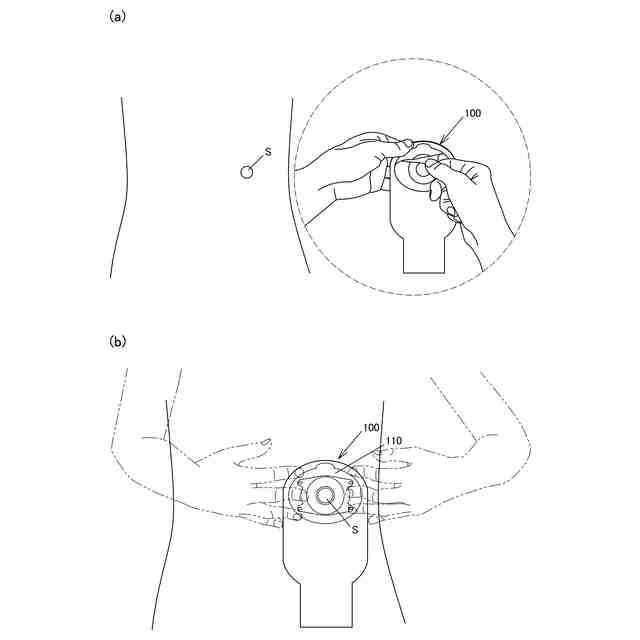

図２は、ストーマ装具１００を示す図である。
図３は、取付具１の外観を示す図である。
図４は、分解された取付具１を示す図である。
図５は、取付具１の断面を示す図である。
図６は、取付具１を身体に取り付ける状態を示す図である。
図７は、取付具１を身体に取り付ける状態を示す図である。
図８は、取付具１を身体に取り付ける状態を示す図である。

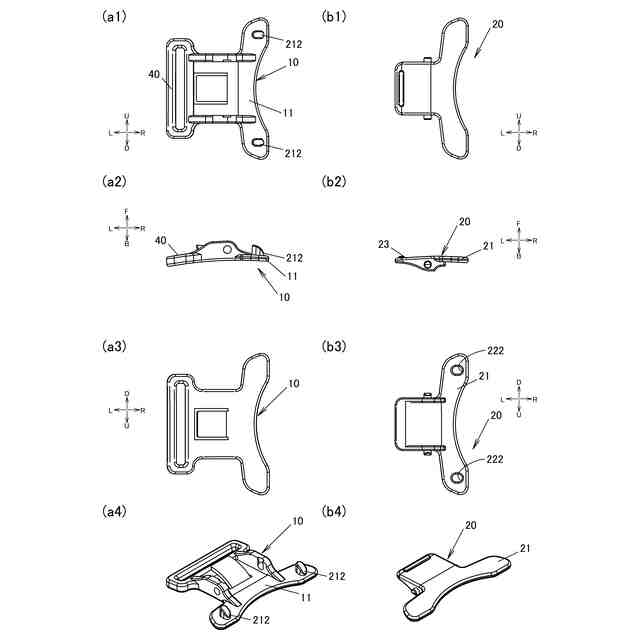

図９は、第二実施形態の取付具２０１を示す図である。
【発明を実施するための形態】
【０００９】
（１）実施形態の概要
ストーマの周囲に貼り付ける貼着部、排泄物を収容する収容袋及び前記貼着部と前記収容袋の間に配置されベルトを取り付ける被挟持部とから構成されるストーマ装具に取り付ける取付具１であって、前記被挟持部の一の面側に配置される本体部１０と、前記被挟持部の他の面側に配置され、前記本体部に揺動自在に取り付けられ、前記本体部と共に前記被挟持部を挟み込む挟持部２０と、前記本体部に形成され、前記挟持部を前記本体部側に付勢する付勢部３０と、前記本体部に形成され、前記ベルトを取り付けるベルト連結部４０と、前記挟持部又は前記本体部に配置され、前記被挟持部を貫通するように形成された貫通孔に挿通する凸部２２、２１２とを備える。取付具１は、ストーマ装具への着脱が容易で、外れにくい。
【００１０】
（２）実施形態の詳細
〔第一実施形態〕
第一実施形態を図面に基づいて詳細に説明する。

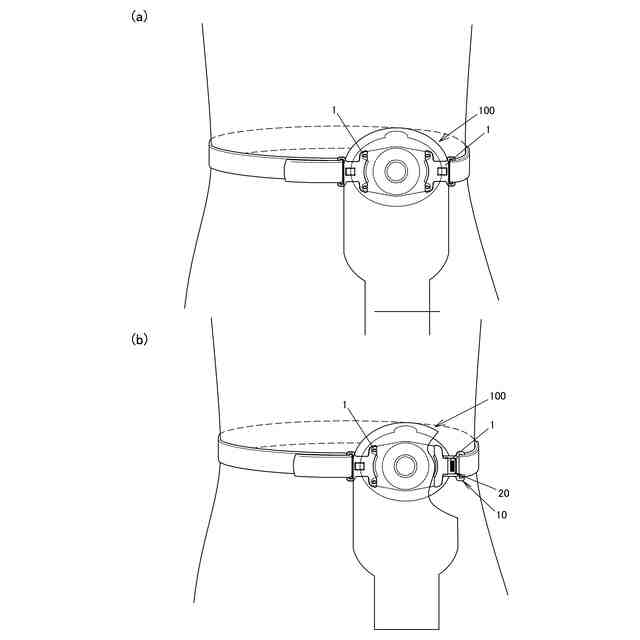

図１は、第一実施形態の取付具１及びストーマ装具１００を示す図である。
図２は、ストーマ装具１００を示す図であり、（ａ）は正面図、（ｂ）は側面図、（ｃ）は一部破断図、（ｄ）は平面図、（ｅ）は一部拡大図である。
なお、図２（ｂ）や図２（ｄ）に示すストーマ装具１００は、説明の都合上で貼着部１１０、収容袋１２０及び被挟持部１３０の間に所定の隙間あるように記載されているが、実際には、これらはほぼ密着した状態である。

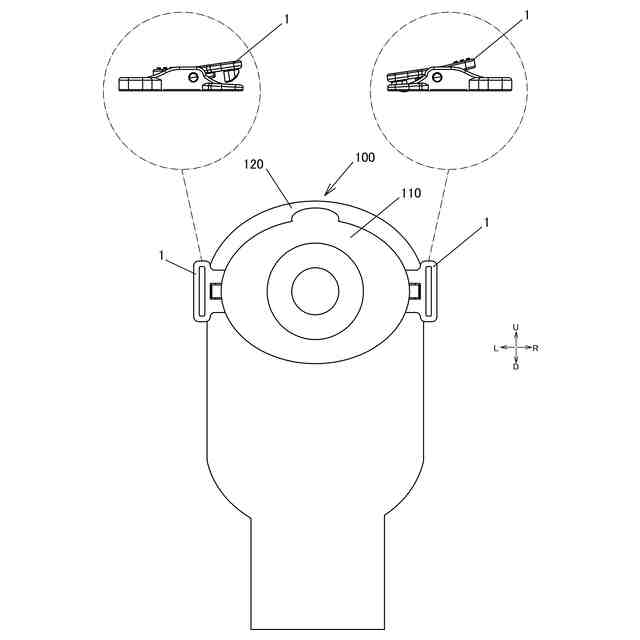

図３は、取付具１の外観を示す図であり、（ａ）は挟持部２０が閉状態、（ｂ）は、挟持部２０が開状態を示す図である。
図４は、分解された取付具１を示す図である。

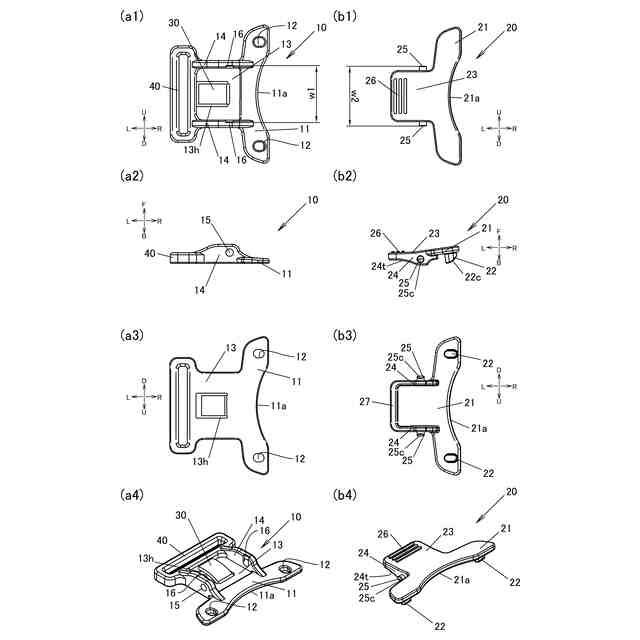

図４（ａ１）から（ａ４）は本体部１０の正面、底面、背面、外観を示す図である。
図４（ｂ１）から（ｂ４）は挟持部２０の正面、底面、背面、外観を示す図である。
図５は、取付具１の断面を示す図であり、（ａ１）及び（ｂ１）は挟持部２０が閉状態の断面、（ａ２）及び（ｂ２）は、挟持部２０が開状態を示す図である。
