公開番号2025094237
公報種別公開特許公報(A)
公開日2025-06-24
出願番号2025051616,2023160703
出願日2025-03-26,2023-09-25
発明の名称金属化合物の微粒子の製造装置、金属化合物の微粒子の製造システム
出願人月島機械株式会社
代理人個人,個人,個人,個人,個人
主分類B01D 9/02 20060101AFI20250617BHJP(物理的または化学的方法または装置一般)
要約【課題】球形度が高く、ニッケル含有量が物質量比で90%以上と高く、かつ平均粒子径d50が3μm以下の金属化合物の微小粒子の製造装置を提供する。
【解決手段】径方向に貫通する複数の孔を備えるとともに中心軸回りに回転可能な撹拌翼と、前記撹拌翼を同心状に内部に収容可能な有底円筒状の反応槽と、前記反応槽に設けられるとともに前記反応槽の内部に第1の反応液を供給可能な第1給液部と、前記撹拌翼に設けられるとともに前記反応槽の内部に第2の反応液を供給可能な第2給液部と、前記撹拌翼の周速を制御する制御部と、を備えることを特徴とする金属化合物の微粒子の製造装置。
【選択図】図1
特許請求の範囲【請求項１】
径方向に貫通する複数の孔を備えるとともに中心軸の回りに回転可能な撹拌翼と、
前記撹拌翼を同心状に内部に収容可能な有底円筒状の反応槽と、
前記反応槽に設けられるとともに前記反応槽の内部に第１の反応液を供給可能な第１給液部と、
前記撹拌翼に設けられるとともに前記反応槽の内部に第２の反応液を供給可能な第２給液部と、
前記撹拌翼の周速を制御する制御部と、
を備えることを特徴とする金属化合物の微粒子の製造装置。
続きを表示（約 1,400 文字）【請求項２】
前記撹拌翼は、
前記径方向に貫通する前記複数の孔を備える円筒状の円筒部と、
前記円筒部の内周面に外縁部が固定される円盤状の円盤部と、
前記円盤部の平面視の中心から前記中心軸に沿って上方に延びる回転軸と、を備え、
前記円盤部と前記回転軸との内部を前記第２の反応液が流通可能であり、前記円盤部の前記外縁部に前記第２給液部が設けられていることを特徴とする請求項１に記載の金属化合物の微粒子の製造装置。
【請求項３】
前記第２給液部は下方に向けて開口していることを特徴とする請求項２に記載の金属化合物の微粒子の製造装置。
【請求項４】
前記円盤部より上側の前記円筒部において、前記径方向に貫通する前記複数の孔が閉塞されているとともに、前記円筒部の内周面に外縁部が固定される円盤状の第２円盤部が前記円筒部の上端部に設けられていることを特徴とする請求項３に記載の金属化合物の微粒子の製造装置。
【請求項５】
前記円盤部が前記円筒部の上端部に設けられることを特徴とする請求項３に記載の金属化合物の微粒子の製造装置。
【請求項６】

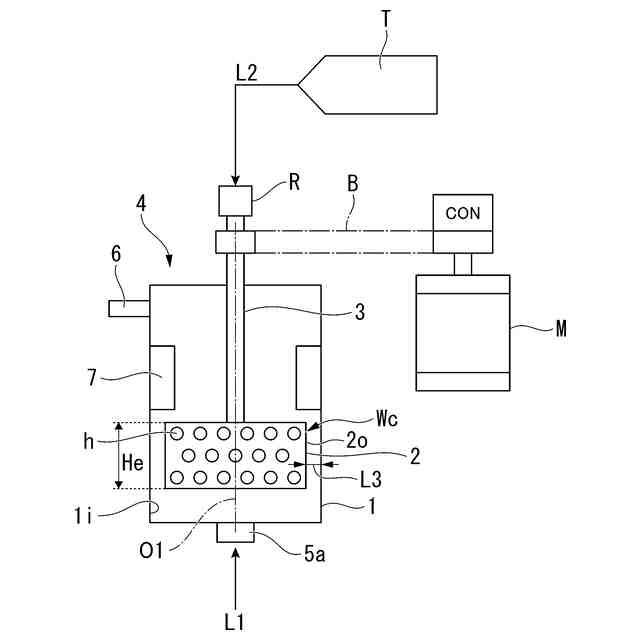

前記円筒部の外周面と前記反応槽の内周面との間のクリアランスをＬ３とし、前記円筒部の高さをＨｅとした場合に、Ｈｅ／Ｌ３が１０以上であることを特徴とする請求項２から請求項５のいずれか一項に記載の金属化合物の微粒子の製造装置。
【請求項７】
前記第２給液部は複数設けられていることを特徴とする請求項１から請求項５のいずれか一項に記載の金属化合物の微粒子の製造装置。
【請求項８】

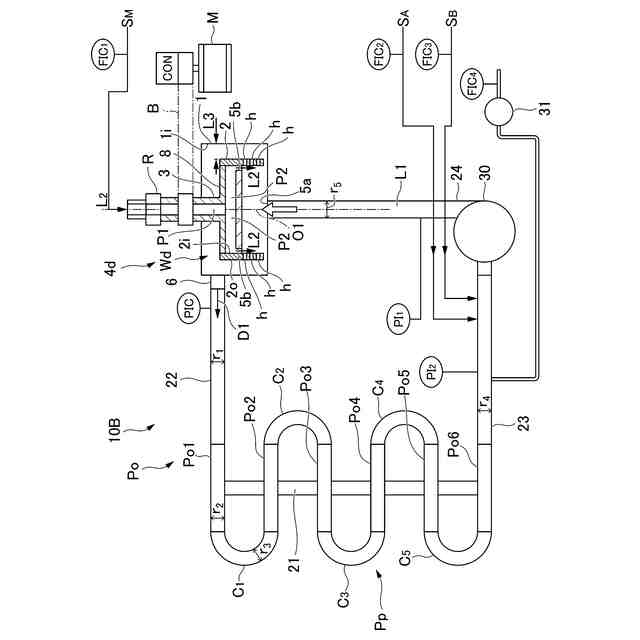

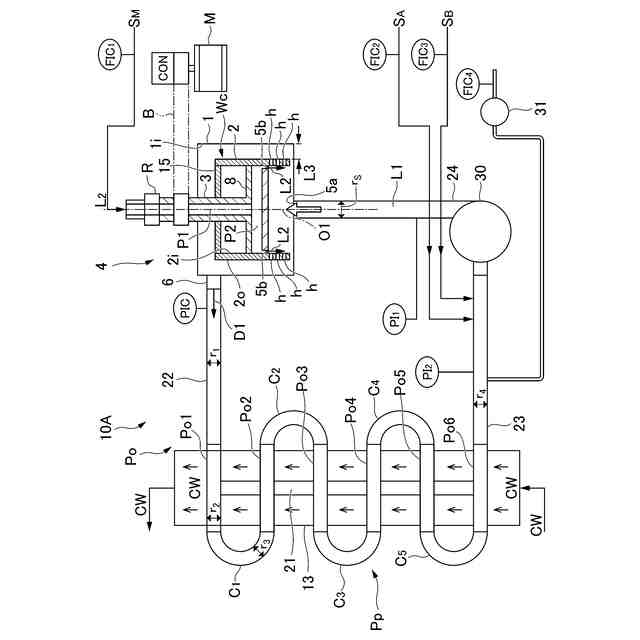

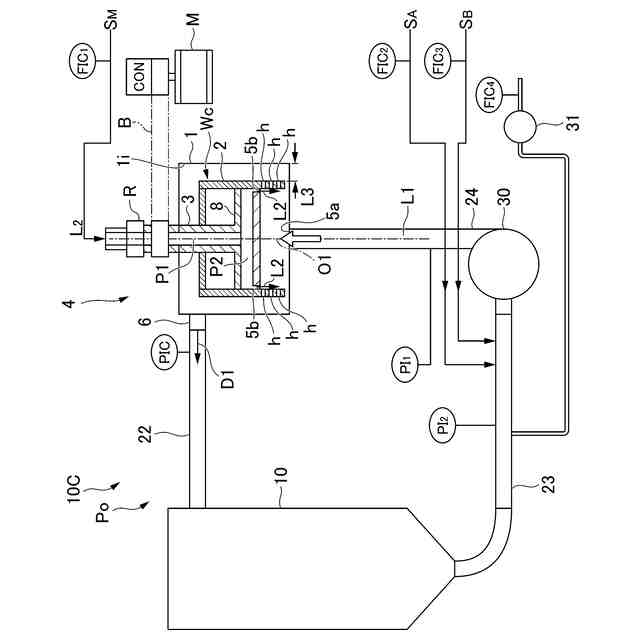

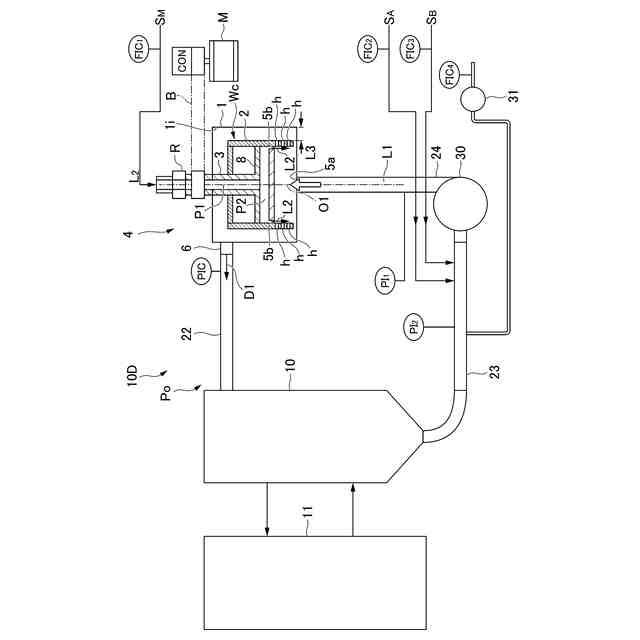

請求項１から請求項５の何れか一項に記載の前記製造装置と、
前記製造装置の排出口から排出される前記微粒子を含むスラリを流動させ前記製造装置の前記第１給液部から前記製造装置内に前記スラリを循環させる循環管路と、
前記スラリを前記製造装置と前記循環管路との間で循環させる循環ポンプと、を備え、
前記循環管路は、蛇行形状をなす屈曲部を有することを特徴とする金属化合物の微粒子の製造システム。
【請求項９】
前記撹拌翼は、
前記径方向に貫通する前記複数の孔を備える円筒状の円筒部と、
前記円筒部の内周面に外縁部が固定される円盤状の円盤部と、
前記円盤部の平面視の中心から前記中心軸に沿って上方に延びる回転軸と、を備え、
前記円盤部の径方向外側に前記円盤部を前記回転軸の延びる方向に貫通する貫通孔が設けられ、
前記第２給液部が、前記回転軸の延びる方向において異なる２箇所に設けられており、
上側に設けられる上側第２給液部は、前記円盤部の前記外縁部に設けられ、
下側に設けられる下側第２給液部は、前記回転軸の下部から径方向外側に延びる延出部に設けられ、
前記回転軸と前記円盤部及び前記延出部の内部を前記第２の反応液が流通可能であることを特徴とする請求項１に記載の金属化合物の微粒子の製造装置。
【請求項１０】
前記反応槽の排出口が、前記反応槽において前記回転軸が延びる方向に開口していることを特徴とする請求項９に記載の金属化合物の微粒子の製造装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、金属化合物の微粒子の製造装置、金属化合物の微粒子の製造システムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
二次電池の高機能化や全固体電池などの次世代電池向けの正極材において、高容量、高出力化が求められている。
【０００３】
高容量、高出力の達成のために、正極材料中のニッケル含有量の増加と粒子径（二次粒子径）の微粒子化の研究が進められている。
【０００４】
正極材の原料である金属水酸化物の製造方法として共沈法が一般的に用いられている。正極材の高容量化のために金属水酸化物中のニッケル含有量を増加させるほど、共沈法で得られる金属水酸化物の粒子径は増大し易くなり、高出力を得るための微粒子化と相反する。高容量と高出力の両立のために、ニッケル含有量が高く、且つ微粒子化する技術の検討が進められている。
【０００５】
ニッケル含有量が高く、且つ微粒子化する方法として、反応槽内における結晶の滞留時間を短くしたり、ｐＨを高くしたりするなどの方法がある。これにより、二次粒子径を小さくすることは可能であるが、過度の滞留時間の短縮や高いｐＨは、一次粒子の微細化や二次粒子の形状悪化（球形度の低下）など結晶品質の低下につながるため、結晶品質の維持の限界が上記のような方法での調整の限界となる。ここで、球形度は、（粒子投影像の面積円相当径）／（粒子投影像の外接最小円の直径）により定義される。
【０００６】
反応装置における撹拌力や剪断力を上昇させることで粒子径の成長を抑制することが研究されているが、非常に反応時間が短い金属水酸化物の微小反応場へ高効率にて高い撹拌力や剪断力を伝達することが求められる。特にニッケル含有量が高い金属水酸化物で、平均粒子径ｄ５０＝３μｍ以下の超微粒子を製造する場合、球形度を高くするには、高い撹拌力と剪断力とを高効率に微小反応場へ伝達することが課題である。
【０００７】
特許文献１には、平均粒子径が１．００μｍ～３．０μｍであり、ニッケルの含有率が最大で８０％となる非水系電解質二次電池用正極活物質を製造する、ポンプと、プロペラ型の回転翼型の撹拌機と、を備える製造装置が開示されている。
特許文献２には、平均粒子径ｄ５０が１．０～５．０μｍである全固体リチウムイオン電池用酸化物系正極活物質を製造する、撹拌翼としてのタービン翼を備える製造装置が開示されている。
特許文献３には、１次粒子径の平均粒子径が０．５～１００ｎｍであり二次粒子径の平均粒子径が２～１００ｎｍである、セリウム、ジルコニウム、イットリウムから構成される３元系酸化物微粒子の製造装置が開示されている。
【先行技術文献】
【特許文献】
【０００８】
再公表ＷＯ２０１９／１１７０２７号公報
国際公開第２０２０／２０２６０２号パンフレット
特許第４７８４６２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】

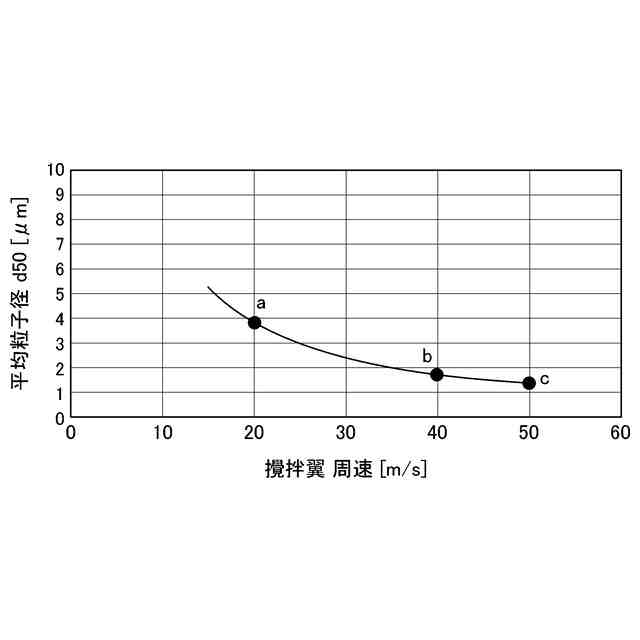

本発明は、このような背景の下になされ、次世代電池向けの正極材に使用可能な程度に高容量及び高出力化を実現可能な、ニッケル含有量が高い金属化合物の微粒子の平均粒子径ｄ５０を主として撹拌翼の周速の調節で制御可能な、金属化合物の微粒子の製造装置を提供することを目的とする。
【課題を解決するための手段】
【００１０】
上記課題を解決して、このような目的を達成するために、本発明は以下の手段を提案している。
本発明の第１の態様は、径方向に貫通する複数の孔を備えるとともに中心軸の回りに回転可能な撹拌翼と、前記撹拌翼を同心状に内部に収容可能な有底円筒状の反応槽と、前記反応槽に設けられるとともに前記反応槽の内部に第１の反応液を供給可能な第１給液部と、前記撹拌翼に設けられるとともに前記反応槽の内部に第２の反応液を供給可能な第２給液部と、前記撹拌翼の周速を制御する制御部と、を備えることを特徴とする金属化合物の微粒子の製造装置。
（【００１１】以降は省略されています）
