公開番号
2025086703
公報種別
公開特許公報(A)
公開日
2025-06-09
出願番号
2023200905
出願日
2023-11-28
発明の名称
混練機
出願人
株式会社神戸製鋼所
代理人
弁理士法人ATEN
主分類
B01F
35/30 20220101AFI20250602BHJP(物理的または化学的方法または装置一般)
要約
【課題】混練物の物性低下を抑制し、ロータの軸部のシール性能を向上させることが可能であり、シンプルな構成の混練機を提供する。
【解決手段】材料の混練が行われるチャンバ2と、チャンバ2内に設けられたロータ3と、ロータ3の軸方向一端部であるとともにモータに接続される第1ロータ軸12を回転可能に支持する第1軸受(第1潤滑軸受4)と、ロータ3の軸方向他端部である第2ロータ軸13を回転可能に支持する第2軸受(第2無潤滑軸受5)と、チャンバ2よりもモータ側に設けられ、チャンバ2からモータ側への作動流体の漏れを妨げるように構成されているシール材6と、を有する。第1軸受および第2軸受の一方または両方は、潤滑油で潤滑されない無潤滑軸受を有する。
【選択図】図2
特許請求の範囲
【請求項1】
超臨界状態または亜臨界状態の作動流体の存在下で、材料の混練を行う混練機であって、
前記材料の混練が行われるチャンバと、
前記チャンバ内に設けられたロータと、
前記ロータの軸方向一端部であるとともにモータに接続される第1ロータ軸を回転可能に支持する第1軸受と、
前記ロータの軸方向他端部である第2ロータ軸を回転可能に支持する第2軸受と、
前記チャンバよりも前記モータ側に設けられ、前記チャンバから前記モータ側への前記作動流体の漏れを妨げるように構成されているシール材と、
を有し、
前記第1軸受および前記第2軸受の一方または両方は、潤滑油で潤滑されない無潤滑軸受を有することを特徴とする混練機。
続きを表示(約 380 文字)
【請求項2】
前記第1軸受および前記第2軸受のそれぞれは、前記無潤滑軸受を有することを特徴とする請求項1に記載の混練機。
【請求項3】
前記チャンバ、前記第2ロータ軸、および前記第2軸受を覆い、前記チャンバを塞ぐ蓋部材を備え、
前記第2軸受は、前記無潤滑軸受を有することを特徴とする請求項1に記載の混練機。
【請求項4】
前記第1軸受は、前記潤滑油で潤滑される潤滑軸受を有し、
前記シール材は、前記潤滑軸受と前記チャンバとの間に設けられ、前記モータ側から前記チャンバへの流体の漏れを妨げるように構成されていることを特徴とする請求項1に記載の混練機。
【請求項5】
前記第1軸受は、前記シール材と前記チャンバとの間に設けられた前記無潤滑軸受を有することを特徴とする請求項1に記載の混練機。
発明の詳細な説明
【技術分野】
【0001】
本発明は、超臨界状態または亜臨界状態の作動流体の存在下で、材料の混練を行う混練機に関する。
続きを表示(約 1,100 文字)
【背景技術】
【0002】
特許文献1には、混練ローターの軸方向両端部を回転自在に支持する軸受部に、石油外資源からなる潤滑油を用いた混練機が開示されている。
【先行技術文献】
【特許文献】
【0003】
特開2009-234077号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
ところで、超臨界状態または亜臨界状態の作動流体の存在下で、材料の混練を行う混練機では、従来よりもチャンバ内の気密性を高く保つ必要がある。よって、ロータの軸部のシール性能を従来よりも高くする必要がある。
【0005】
特許文献1の混練機では、石油外資源からなる潤滑油が材料に混ざり込むことで、混練物の物性が低下する恐れがある。
【0006】
本発明の目的は、混練物の物性低下を抑制し、ロータの軸部のシール性能を向上させることが可能であり、シンプルな構成の混練機を提供することである。
【課題を解決するための手段】
【0007】
本発明は、超臨界状態または亜臨界状態の作動流体の存在下で、材料の混練を行う混練機であって、前記材料の混練が行われるチャンバと、前記チャンバ内に設けられたロータと、前記ロータの軸方向一端部であるとともにモータに接続される第1ロータ軸を回転可能に支持する第1軸受と、前記ロータの軸方向他端部である第2ロータ軸を回転可能に支持する第2軸受と、前記チャンバよりも前記モータ側に設けられ、前記チャンバから前記モータ側への前記作動流体の漏れを妨げるように構成されているシール材と、を有し、前記第1軸受および前記第2軸受の一方または両方は、潤滑油で潤滑されない無潤滑軸受を有することを特徴とする。
【発明の効果】
【0008】
本発明によると、混練物の物性低下を抑制し、ロータの軸部のシール性能を向上させることが可能であり、シンプルな構成の混練機を提供することができる。
【図面の簡単な説明】
【0009】

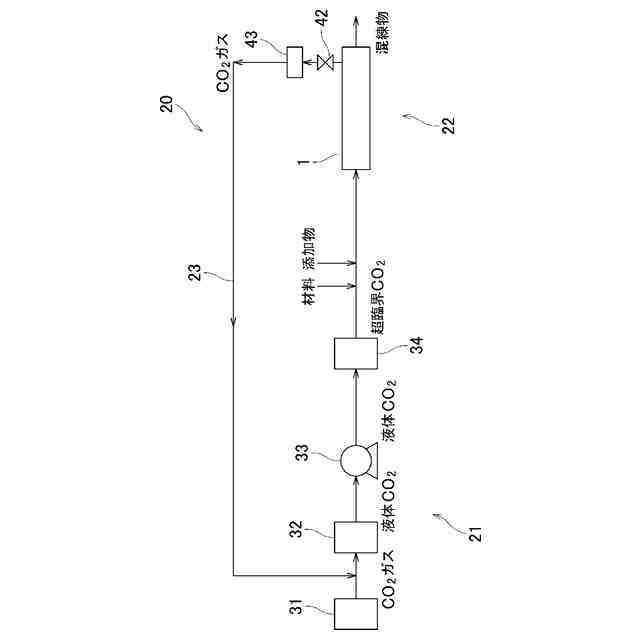

混練装置を示すブロック図である。

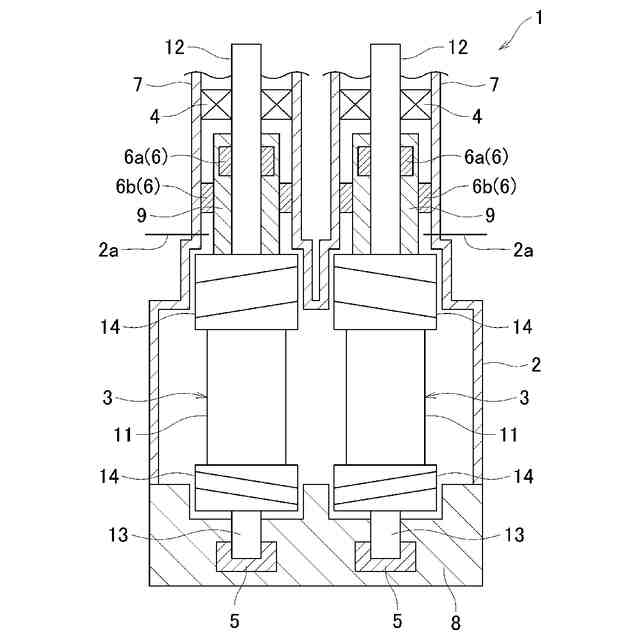

第1実施形態における混練機の断面図である。

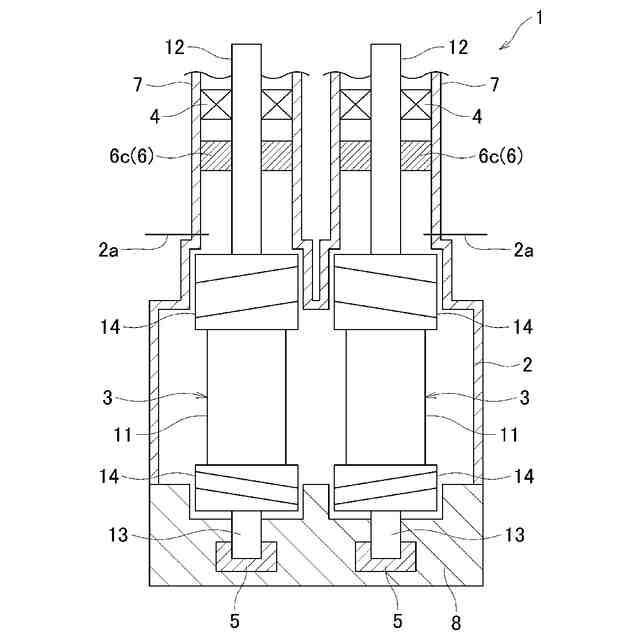

第1実施形態の変形例における混練機の断面図である。

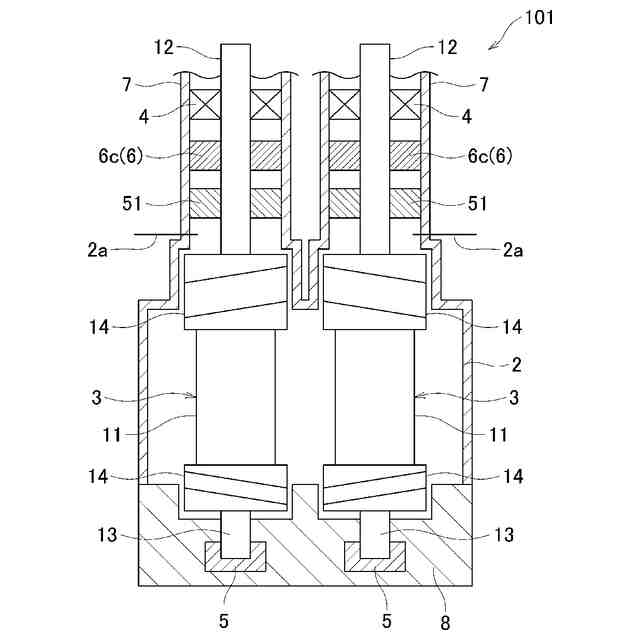

第2実施形態における混練機の断面図である。

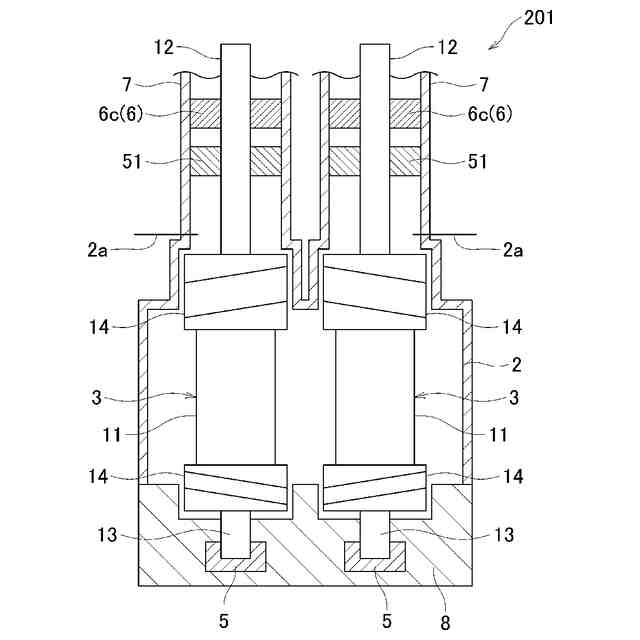

第3実施形態における混練機の断面図である。
【発明を実施するための形態】
【0010】
以下、本発明の好適な実施の形態について、図面を参照しつつ説明する。
(【0011】以降は省略されています)
