発明の名称光電変換モジュールの解体方法、切断補助具及び切断システム
出願人ソーラーフロンティア株式会社
代理人個人
主分類B09B 3/35 20220101AFI20250617BHJP(固体廃棄物の処理;汚染土壌の再生)
要約【課題】より小さな力でフレームを取り外すことが可能な光電変換モジュールの解体方法を提供する。

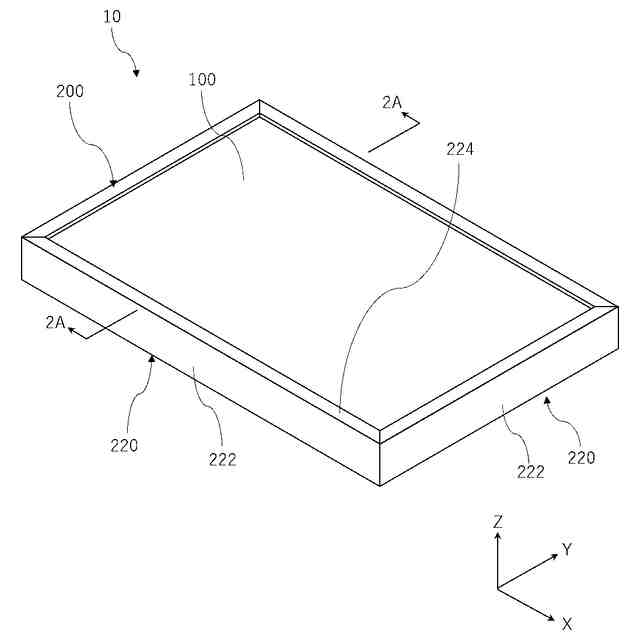

【解決手段】光電変換モジュール10は、パネル100と、パネルの側部に沿って設けられた複数のフレーム220と、互いに隣接するフレームどうしを連結する連結具300と、を有する。光電変換モジュールの解体方法は、連結具を切断する切断ステップと、切断ステップの実施後にフレームに外力を加えることによってパネルからフレームを外すフレーム分離ステップと、を有する。

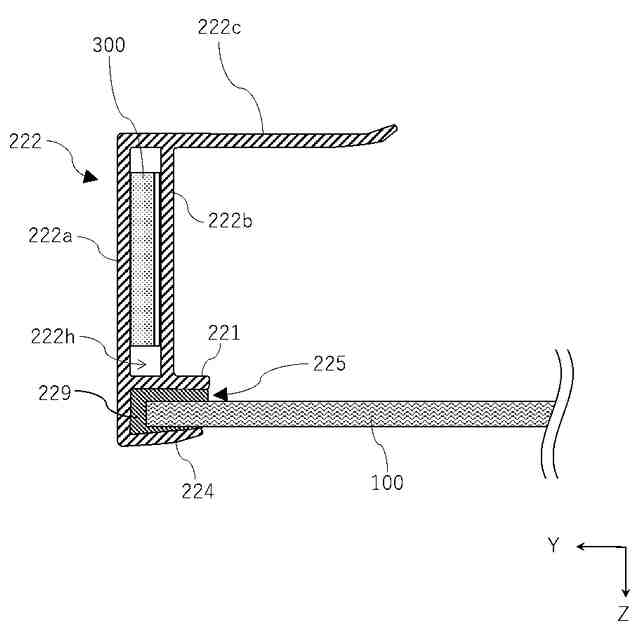

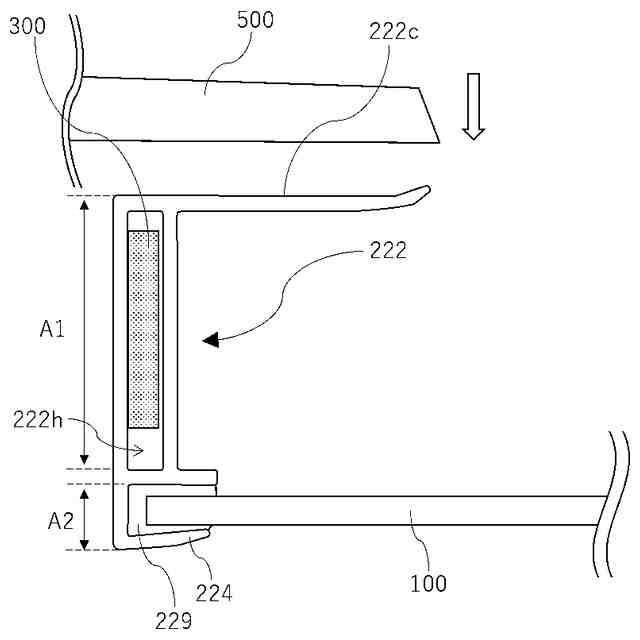

【選択図】図8

特許請求の範囲【請求項１】
パネルと、前記パネルの側部に沿って設けられた複数のフレームと、互いに隣接する前記フレームどうしを連結する連結具と、を有する光電変換モジュールの解体方法であって、
前記連結具を切断する切断ステップと、

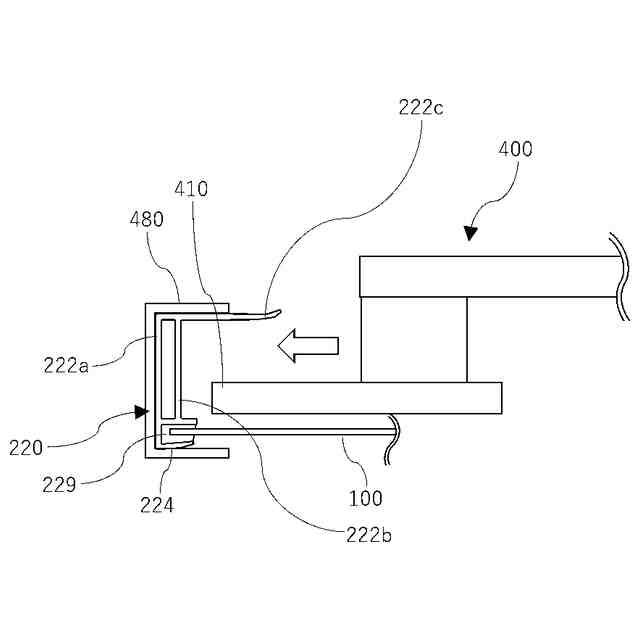

前記切断ステップの実施後に前記フレームに外力を加えることによって前記パネルから前記フレームを外すフレーム分離ステップと、を有する、光電変換モジュールの解体方法。
続きを表示（約 890 文字）【請求項２】
前記切断ステップにおいて、前記パネルを切断することなく前記連結具を切断する、請求項１に記載の光電変換モジュールの解体方法。
【請求項３】

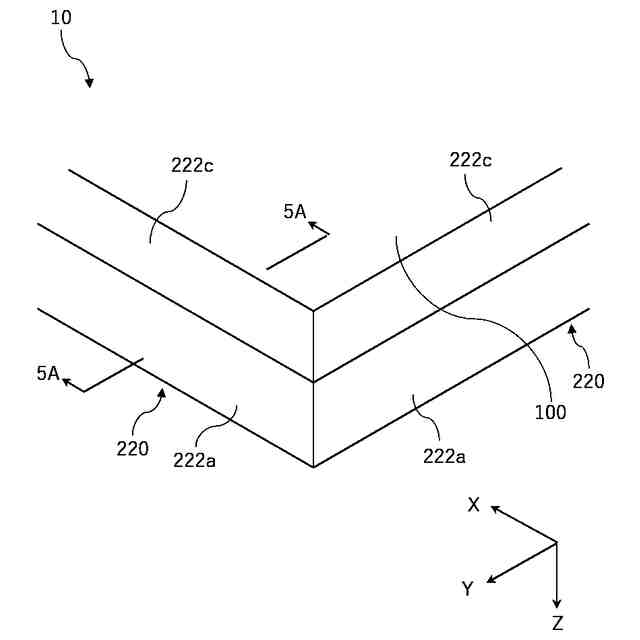

前記フレームは、前記パネルから離れる方に向かって延びた脚部を有し、
前記連結具は、前記脚部に設けられており、
前記切断ステップは、前記脚部の、前記パネルから最も遠い端部から前記連結具に向かってカッターを移動させることを含む、請求項１又は２に記載の光電変換モジュールの解体方法。
【請求項４】

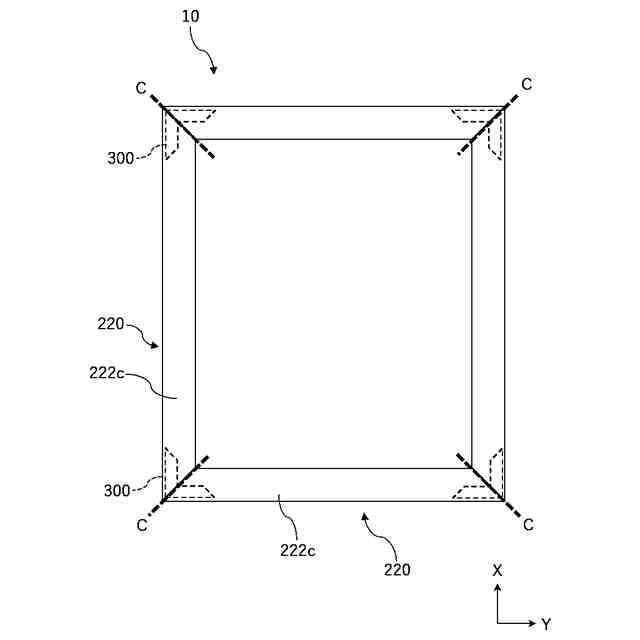

カッターを互いに隣接する前記フレームどうしの間の境界に沿わせつつ、前記カッターを前記光電変換モジュールの高さ方向に移動させる、請求項１から３のいずれか１項に記載の光電変換モジュールの解体方法。
【請求項５】
光電変換モジュールにおける互いに隣接するフレームどうしを連結する連結具の切断に用いられる切断補助具であって、
前記連結具を切断可能なカッターを前記連結具の位置に合わせるガイド部を有する、切断補助具。
【請求項６】
互いに隣接する前記フレームどうしの連結部を下から支える板面を有し、
前記ガイド部は、前記板面に交差する高さ方向に延びた隙間であってカッターを導入可能な隙間によって構成されている、請求項５に記載の切断補助具。
【請求項７】
前記隙間は、前記高さ方向において、前記板面よりも上方の位置で終端している、請求項６に記載の切断補助具。
【請求項８】
前記光電変換モジュールを前記板面に向けて押圧可能な押圧機構を有する、請求項６又は７に記載の切断補助具。
【請求項９】
前記板面に交差する方向に延びた一対の側板を有し、
前記一対の側板は、互いに隣接する前記フレームどうしの角度に合わせた角度で設けられている、請求項５から８のいずれか１項に記載の切断補助具。
【請求項１０】
請求項５から８のいずれか１項に記載の切断補助具と、カッターと、を含む、切断システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光電変換モジュールの解体方法、切断補助具及び切断システムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
二酸化炭素の排出量の削減の施策に伴い、再生可能エネルギーの一つである、太陽電池モジュールのような光電変換モジュールの普及の増加が見込まれている。現在、太陽電池モジュールは、廃棄の際に解体されてリサイクルされることが検討されている。
【０００３】

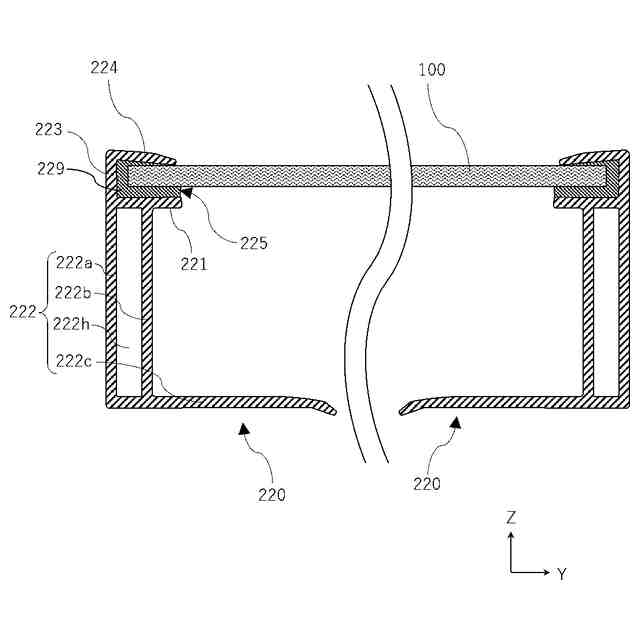

太陽電池モジュールは、一般的に、光エネルギーを電気エネルギーに変換する平板状の太陽電池パネル（光電変換パネル）と、太陽電池パネルの外周端部に設けられたフレームと、を含む（下記の特許文献１及び特許文献２参照）。フレームは、太陽電池パネルの外周端部が嵌合される嵌合部を有する。太陽電池パネルの外周部が嵌め込まれたフレームの嵌合部内に接着材（シール材）が充填されることによって、太陽電池パネルは、フレームに強固に接着されている。
【０００４】

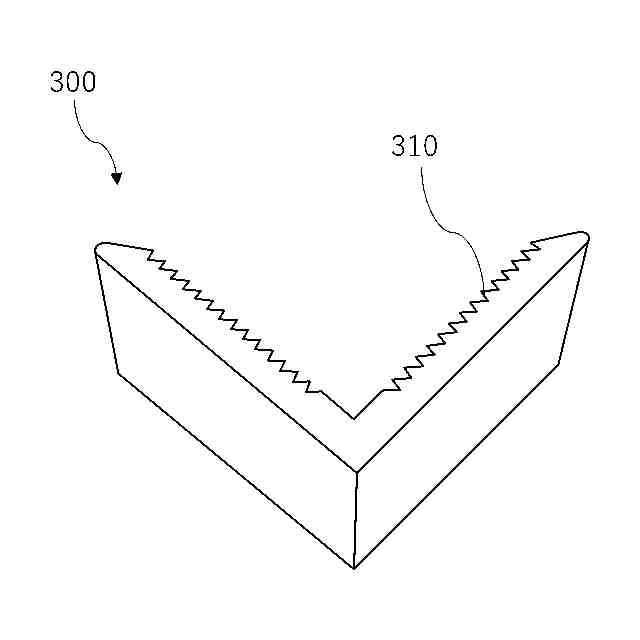

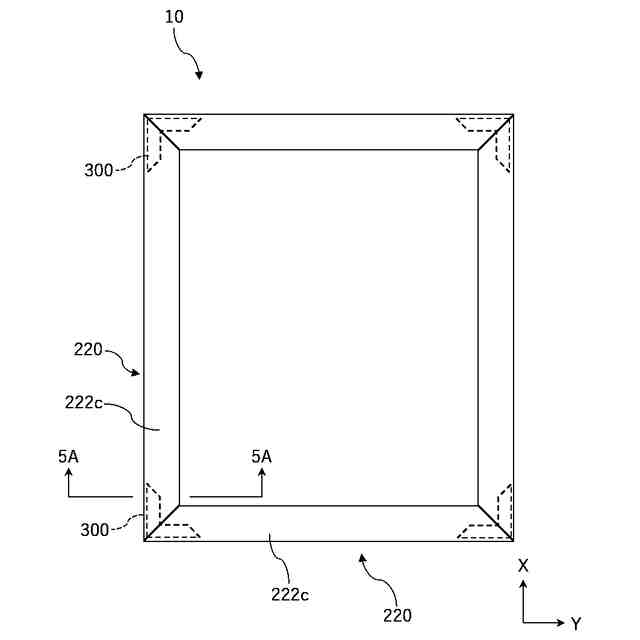

複数のフレームが太陽電池パネルの外周端部を取り囲んでいる。互いに隣接するフレームは、ボルトのような締結部材や、フレームの中空部内に圧入されるコーナーピースのような連結具によって、互いに連結されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１４－１１６３６３号公報
特開２０１０－１９９１４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１では、光電変換モジュールの解体時にフレームに強い押圧力が加えられ、これにより、フレームは無理矢理パネルから引き剥がされる。しかしながら、フレームどうしを連結する連結具の連結力に抗ってフレームをパネルから取り外す必要があるため、フレームに非常に大きな力を加える必要がある。この場合、フレームに固定されたパネルの端部にも強い力が加わり、パネルの端部が解体中に割れることもある。パネルの端部が解体中に割れると、パネルの端部がフレームに固着したまま残存することがある。
【０００７】
したがって、より小さな力でフレームを取り外すことが可能な光電変換モジュールの解体方法、切断補助具及び切断システムが望まれる。
【課題を解決するための手段】
【０００８】
一態様に係る光電変換モジュールの解体方法は、パネルと、前記パネルの側部に沿って設けられた複数のフレームと、互いに隣接する前記フレームどうしを連結する連結具と、を有する光電変換モジュールの解体方法に関する。当該解体方法は、前記連結具を切断する切断ステップと、前記切断ステップの実施後に前記フレームに外力を加えることによって前記パネルから前記フレームを外すフレーム分離ステップと、を有する。
【０００９】
一態様に係る切断補助具は、光電変換モジュールにおける互いに隣接するフレームどうしを連結する連結具の切断に用いられる切断補助具である。当該切断補助具は、前記連結具を切断可能なカッターを前記連結具の位置に合わせるガイド部を有する。
【００１０】
一態様に係る切断システムは、上記の切断補助具と、カッターと、を有する。
【発明の効果】
（【００１１】以降は省略されています）
