公開番号2025093180
公報種別公開特許公報(A)
公開日2025-06-23
出願番号2023208763
出願日2023-12-11
発明の名称ビーム制御器、無線通信装置、ビーム制御方法、およびプログラム
出願人日本無線株式会社
代理人個人,個人,個人,個人
主分類H04B 7/08 20060101AFI20250616BHJP(電気通信技術)
要約【課題】受信レベルの変動が発生する頻度を、従来より抑えることができるビーム制御器を提供すること。

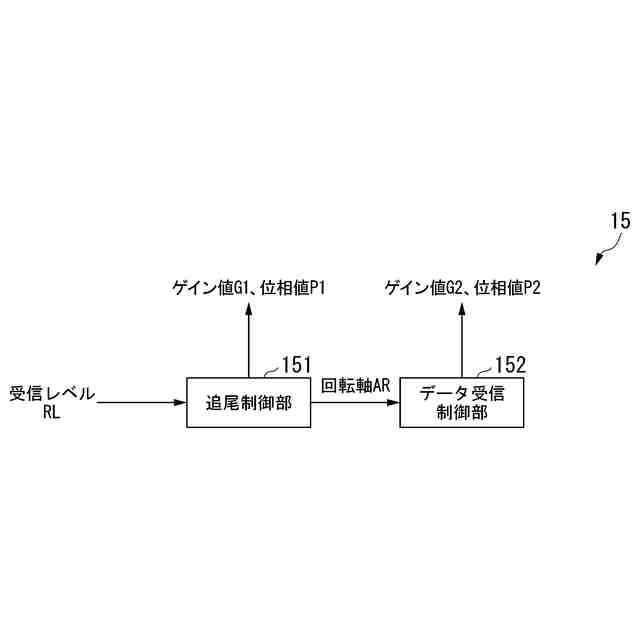

【解決手段】フェイズドアレイアンテナの受信ビームの方向を制御するビーム制御器であって、相手局の追尾を行うための第1の受信ビームの方向を制御する追尾制御部と、前記相手局からのデータ受信を行うための第2の受信ビームの方向を制御するデータ受信制御部とを備える、ビーム制御器である。
【選択図】図1
特許請求の範囲【請求項１】
フェイズドアレイアンテナの受信ビームの方向を制御するビーム制御器であって、
相手局の追尾を行うための第１の受信ビームの方向を制御する追尾制御部と、
前記相手局からのデータ受信を行うための第２の受信ビームの方向を制御するデータ受信制御部と
を備える、ビーム制御器。
続きを表示（約 710 文字）【請求項２】
前記追尾制御部は、前記第１の受信ビームの受信レベルに基づき、コニカルスキャンを用いて前記相手局の追尾を行い、
前記データ受信制御部は、前記第２の受信ビームの方向を、前記コニカルスキャンに用いられる回転軸の方向に設定する、請求項１に記載のビーム制御器。
【請求項３】
フェイズドアレイアンテナと、
前記フェイズドアレイアンテナの受信ビームの方向を制御するビーム制御器と
を備え、
前記ビーム制御器は、
相手局の追尾を行うための第１の受信ビームの方向を制御する追尾制御部と、
前記相手局からのデータ受信を行うための第２の受信ビームの方向を制御するデータ受信制御部と
を備える、無線通信装置。
【請求項４】
フェイズドアレイアンテナの受信ビームの方向を制御するビーム制御方法であって、
相手局の追尾を行うための第１の受信ビームの方向を制御する第１のステップと、
前記相手局からのデータ受信を行うための第２の受信ビームの方向を制御する第２のステップと
を有する、ビーム制御方法。
【請求項５】
コンピュータを、
フェイズドアレイアンテナの受信ビームの方向を制御するビーム制御器
として機能させるためのプログラムであって、
前記ビーム制御器は、
相手局の追尾を行うための第１の受信ビームの方向を制御する追尾制御部と、
前記相手局からのデータ受信を行うための第２の受信ビームの方向を制御するデータ受信制御部と
を備える、プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ビーム制御器、無線通信装置、ビーム制御方法、およびプログラムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
衛星通信の車載局などには、衛星などの相手局を捕捉、追尾するために、アンテナを微少な角度で振らせている間、受信レベルを監視し、最も受信レベルが大となる方向を検出してアンテナをその方向に制御するコニカルスキャンを用いるものがある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２７０８０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来のコニカルスキャンにおいては、受信ビームの変更が頻繁に発生するため、該変更に伴う受信レベルの変動も頻繁に発生することがあるという問題がある。
【０００５】
本発明は、このような事情に鑑みてなされたもので、受信レベルの変動が発生する頻度を、従来より抑えることができるビーム制御器、無線通信装置、ビーム制御方法、およびプログラムを提供する。
【課題を解決するための手段】
【０００６】
この発明は上述した課題を解決するためになされたもので、本発明の一態様は、フェイズドアレイアンテナの受信ビームの方向を制御するビーム制御器であって、相手局の追尾を行うための第１の受信ビームの方向を制御する追尾制御部と、前記相手局からのデータ受信を行うための第２の受信ビームの方向を制御するデータ受信制御部とを備える、ビーム制御器である。
【０００７】

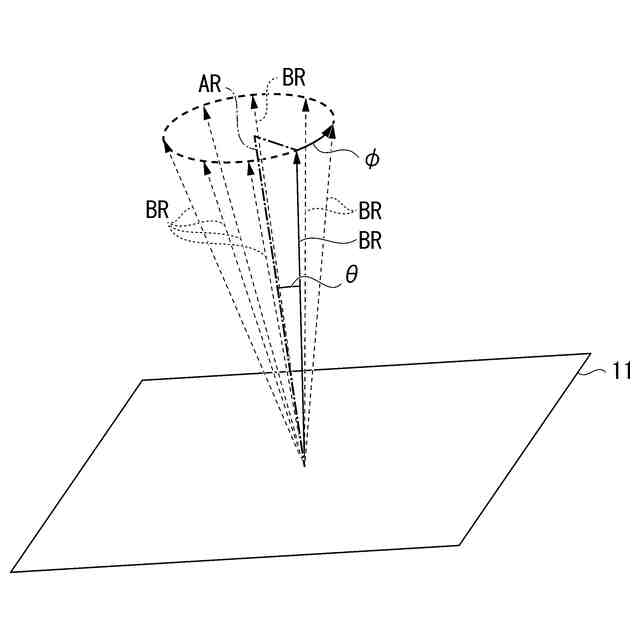

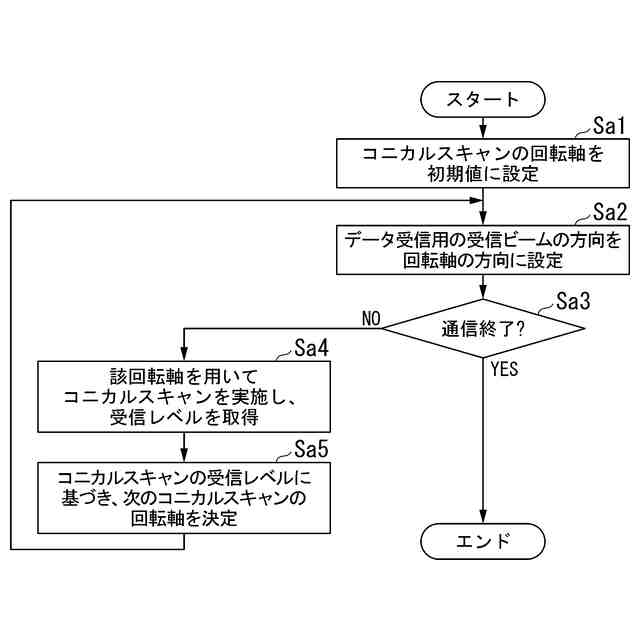

また、本発明の他の一態様は、上述したビーム制御器であって、前記追尾制御部は、前記第１の受信ビームの受信レベルに基づき、コニカルスキャンを用いて前記相手局の追尾を行い、前記データ受信制御部は、前記第２の受信ビームの方向を、前記コニカルスキャンに用いられる回転軸の方向に設定する。
【０００８】

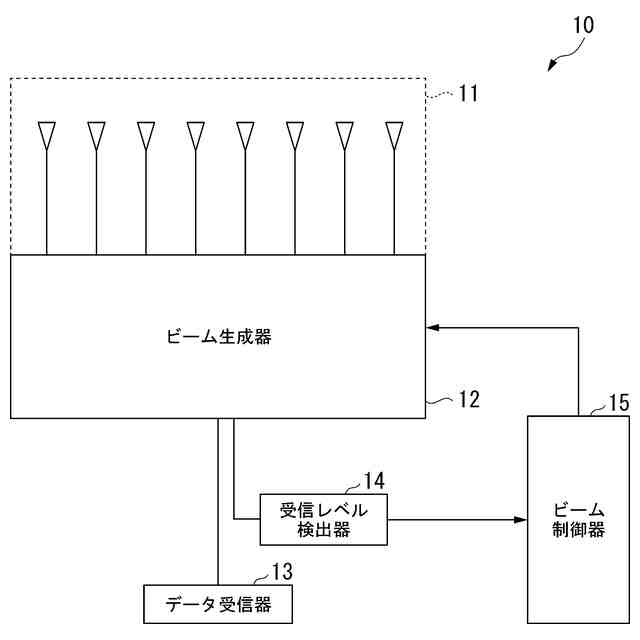

また、本発明の他の一態様は、フェイズドアレイアンテナと、前記フェイズドアレイアンテナの受信ビームの方向を制御するビーム制御器とを備え、前記ビーム制御器は、相手局の追尾を行うための第１の受信ビームの方向を制御する追尾制御部と、前記相手局からのデータ受信を行うための第２の受信ビームの方向を制御するデータ受信制御部とを備える、無線通信装置である。
【０００９】
また、本発明の他の一態様は、フェイズドアレイアンテナの受信ビームの方向を制御するビーム制御方法であって、相手局の追尾を行うための第１の受信ビームの方向を制御する第１のステップと、前記相手局からのデータ受信を行うための第２の受信ビームの方向を制御する第２のステップとを有する、ビーム制御方法である。
【００１０】
また、本発明の他の一態様は、コンピュータを、フェイズドアレイアンテナの受信ビームの方向を制御するビーム制御器として機能させるためのプログラムであって、前記ビーム制御器は、相手局の追尾を行うための第１の受信ビームの方向を制御する追尾制御部と、前記相手局からのデータ受信を行うための第２の受信ビームの方向を制御するデータ受信制御部とを備える、プログラムである。
【発明の効果】
（【００１１】以降は省略されています）
