特許ウォッチ

公開番号2025092867
公報種別公開特許公報(A)
公開日2025-06-23
出願番号2023208254
出願日2023-12-11
発明の名称リサイクルシステム
出願人東洋製罐株式会社,東洋製罐グループホールディングス株式会社
代理人弁理士法人平和国際特許事務所
主分類B29B 17/00 20060101AFI20250616BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】効率がよいリサイクルシステムを提供する。
【解決手段】循環型リサイクルシステムは、合成樹脂製の所定類のボトルに内容物を充填して製品を製造するように構成された充填システムと、前記内容物が消費された前記製品の前記所定類のボトルを含む前記製品に係る特定物に限り回収するように構成された回収システムと、回収した前記所定類のボトルを含む前記製品に係る特定物からマテリアルリサイクルによってリサイクル材を製造するように構成されたリサイクル材製造システムと、少なくとも一部に前記リサイクル材を用いて前記所定類のボトルを製造するように構成されたボトル製造システムとを備え、前記充填システムは、前記リサイクル材が循環するように、前記ボトル製造システムで製造された前記所定類のボトルに内容物を充填して前記製品を製造するように構成されている。
【選択図】図2
特許請求の範囲【請求項１】
合成樹脂製の所定類のボトルに内容物を充填して製品を製造するように構成された充填システムと、
前記内容物が消費された前記製品の前記所定類のボトルを含む前記製品に係る特定物に限り回収するように構成された回収システムと、
回収した前記所定類のボトルを含む前記製品に係る特定物からマテリアルリサイクルによってリサイクル材を製造するように構成されたリサイクル材製造システムと、
少なくとも一部に前記リサイクル材を用いて前記所定類のボトルを製造するように構成されたボトル製造システムと
を備え、
前記充填システムは、前記リサイクル材が循環するように、前記ボトル製造システムで製造された前記所定類のボトルに内容物を充填して前記製品を製造するように構成されている、
循環型リサイクルシステム。
続きを表示（約 1,200 文字）【請求項２】
前記充填システムによって製造された前記製品を消費者宅に配達する宅配システムをさらに備え、
前記回収システムは、前記消費者宅から前記ボトルを含む前記特定物を回収するように構成されている、
請求項１に記載の循環型リサイクルシステム。
【請求項３】
少なくとも一部にバージン材又はバージン材相当の素材を用いて前記ボトルと同種の合成樹脂製の所定類の蓋を製造するように構成された蓋製造システムをさらに備え、
前記充填システムは、前記ボトル製造システムで製造された前記所定類のボトルに内容物を充填し、前記蓋製造システムで製造された前記所定類の蓋で封をすることで、前記製品を製造するように構成されており、
前記回収システムは、前記所定類のボトルと共に前記所定類の蓋を前記特定物として回収するように構成されており、
前記リサイクル材製造システムは、回収した前記所定類のボトル及び前記所定類の蓋を含む前記特定物から前記リサイクル材を製造するように構成されている、
請求項１に記載の循環型リサイクルシステム。
【請求項４】
前記ボトルと前記蓋との重量比は、前記ボトルが８０乃至９５％に対して、前記蓋が２０乃至５％である、請求項３に記載の循環型リサイクルシステム。
【請求項５】
前記蓋製造システムは、前記バージン材又はバージン材相当の素材のみを用いて前記所定類の蓋を製造するように構成されている、請求項３又は４に記載の循環型リサイクルシステム。
【請求項６】
前記ボトル製造システムは、前記リサイクル材のみを用いて前記所定類のボトルを製造するように構成されている、請求項５に記載の循環型リサイクルシステム。
【請求項７】
前記リサイクル材製造システムは、リサイクル材としてフレークを製造するように構成されており、
前記ボトル製造システムは、
前記フレークからプリフォームを製造するプリフォーム製造システムと、
前記プリフォームから前記ボトルを製造するボトルブロー成形システムと
を備える、
請求項１乃至４の何れかに記載の循環型リサイクルシステム。
【請求項８】
前記リサイクル材製造システムは、手選別工程及び比重分離工程を含まない、請求項１に記載の循環型リサイクルシステム。
【請求項９】
前記リサイクル材製造システムは、風力選別工程を含まない、請求項８に記載の循環型リサイクルシステム。
【請求項１０】
前記リサイクル材製造システムは、前記所定類のボトルに設けられ得るラベルが除去された後に、前記ボトルを粉砕する工程を含む、請求項８又は９に記載の循環型リサイクルシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、リサイクルシステムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
一般に、合成樹脂製の容器が種々の用途で用いられている。持続可能な社会の実現等のために、合成樹脂のリサイクルについて注目されている。例えば特許文献１には、卵パックのマテリアルリサイクルについて、開示されている。合成樹脂に関して効率がよいリサイクルシステムが求められている。
【先行技術文献】
【特許文献】
【０００３】
特許第７３２１６２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、効率がよい合成樹脂のリサイクルシステムの提供を目的とする。
【課題を解決するための手段】
【０００５】
本発明の一態様によれば、循環型リサイクルシステムは、合成樹脂製の所定類のボトルに内容物を充填して製品を製造するように構成された充填システムと、前記内容物が消費された前記製品の前記所定類のボトルを含む前記製品に係る特定物に限り回収するように構成された回収システムと、回収した前記所定類のボトルを含む前記製品に係る特定物からマテリアルリサイクルによってリサイクル材を製造するように構成されたリサイクル材製造システムと、少なくとも一部に前記リサイクル材を用いて前記所定類のボトルを製造するように構成されたボトル製造システムとを備え、前記充填システムは、前記リサイクル材が循環するように、前記ボトル製造システムで製造された前記所定類のボトルに内容物を充填して前記製品を製造するように構成されている。
【発明の効果】
【０００６】
本発明によれば、効率がよい合成樹脂のリサイクルシステムを提供できる。
【図面の簡単な説明】
【０００７】

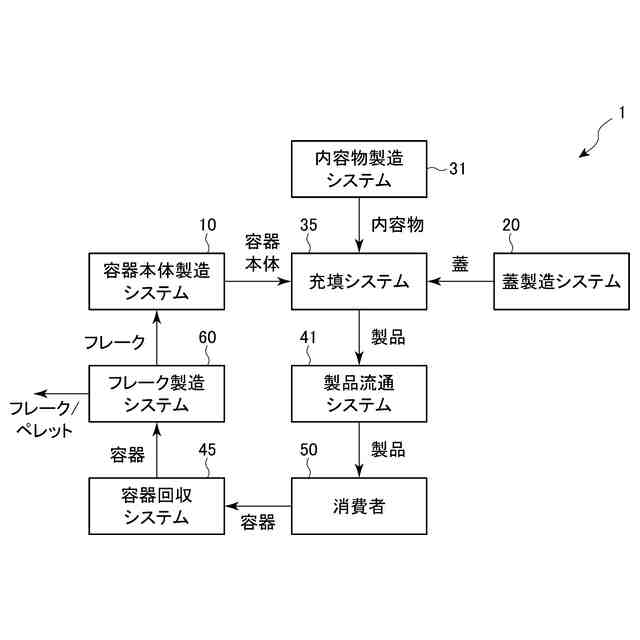

図１は、一実施形態に係る循環型リサイクルシステムの構成例の概略を示すブロック図である。
図２は、一例に係る循環型リサイクルシステムの構成例の概略を示すブロック図である。

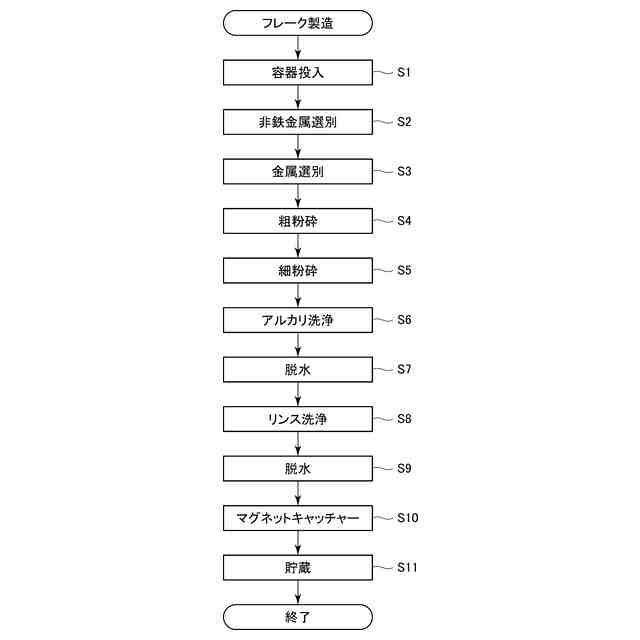

図３は、フレーク製造システムにおける処理の一例の概略を示すフローチャートである。

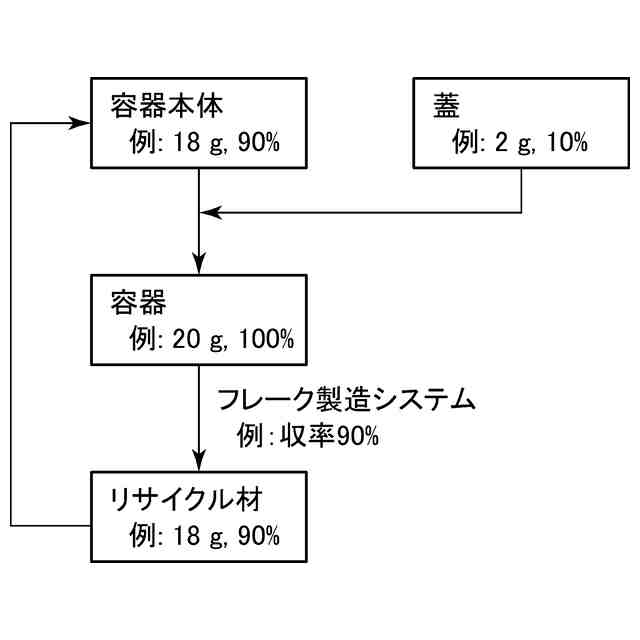

図４は、循環型リサイクルシステムの循環率について説明するための図である。
【発明を実施するための形態】
【０００８】
［循環型リサイクルシステムの概要］
循環型リサイクルシステムの一実施形態について図面を参照して説明する。図１は、本実施形態に係る循環型リサイクルシステム１の概略を示すブロック図である。循環型リサイクルシステム１は、合成樹脂製容器入りの製品に関するものであり、合成樹脂製の容器のマテリアルリサイクルに関するものである。循環型リサイクルシステム１では、内容物が消費された後に容器が回収され、当該容器から製造されたリサイクル材によって同種の容器が製造される。製造された容器を用いて再び同種の製品が製造されることで、容器を構成する材料は循環する。
【０００９】
循環型リサイクルシステム１で用いられる容器の材料は、合成樹脂である。この合成樹脂は、これに限らないが、ポリエステル樹脂が好ましい。この合成樹脂は、例えば、ポリエチレンテレフタレートである。ここでいうリサイクルは、メカニカルリサイクル（物理的再生法）を意図している。
【００１０】
これに限らないが、容器は、一例として特にボトル型の容器が想定される。したがって、ポリエチレンテレフタレート製のボトル、いわゆるＰＥＴボトルは、本循環型リサイクルシステム１の対象になり得る。ポリエチレンテレフタレート製の容器は、使用量も多く、リサイクルにより得られる効果が高い。
（【００１１】以降は省略されています）
