公開番号2025136803
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035662
出願日2024-03-08
発明の名称製造システム、製造方法
出願人東洋製罐株式会社
代理人弁理士法人平和国際特許事務所
主分類G05B 19/418 20060101AFI20250911BHJP(制御;調整)
要約【課題】被加工体自体に識別情報を示すことなく、被加工体の工程履歴を管理できる製造システム、製造方法を提供する。
【解決手段】加工部20,220は、搬入される被加工体5,205に関する情報であり、搬送部材30,230の識別情報を含む情報であり、搬送部材搬出情報に対応した情報である搬送部材搬入情報を取得するリーダ22i、制御部26と、搬出される被加工体に関する情報であり、搬送部材の識別情報を含む搬送部材搬出情報を取得するリーダ22o、制御部26と、被加工体5,205の加工終了時において、加工部20,220での加工情報と、搬送部材搬入情報と、搬送部材搬出情報とを対応付けた情報である加工レコードを、管理装置40に出力し、管理装置40は、加工部20,220から出力された加工を記憶部45に記憶する制御部46を備える製造システム1,201、および、製造システム1,201による製造方法。
【選択図】図2
特許請求の範囲【請求項１】
被加工体を異なる加工内容で順次加工する複数の加工部と、
複数の加工部間で通信可能な管理装置とを備え、
加工部間において、搬送部材を用いて被加工体を搬送する製造システムであって、
各加工部は、
前工程から各加工部に被加工体を搬入する搬送部材の識別情報を含む搬送部材搬入情報を取得する搬送部材搬入情報取得部と、
各加工部から被加工体を搬出する搬送部材の識別情報を含む搬送部材搬出情報を取得する搬送部材搬出情報取得部と、
各加工部での加工情報と、前記搬送部材搬入情報取得部が取得した搬送部材搬入情報と、前記搬送部材搬出情報取得部が取得した搬送部材搬出情報とを対応付けた情報である加工レコードを出力する制御部とを備え、
前記管理装置は、
各加工部から出力された加工レコードを記憶部に記憶する制御部を備える
ことを特徴とする製造システム。
続きを表示（約 2,600 文字）【請求項２】
各加工部の前記搬送部材搬入情報取得部が取得した搬送部材搬入情報と、各加工部の前工程の加工部の前記搬送部材搬出情報取得部が取得した搬送部材搬出情報とは、対応付いた情報である
ことを特徴とする請求項１に記載の製造システム。
【請求項３】
各搬送部材は、
各被加工体を収容し、識別情報が付された収容部を備え、複数の被加工体を収容部に収容して搬送する部材であり、
前記搬送部材搬入情報取得部は、
搬入情報として、搬送部材の識別情報に加えて、被加工体を収容した収容部の識別情報を取得し、
前記搬送部材搬出情報取得部は、
搬出情報として、搬送部材の識別情報に加えて、被加工体を収容した収容部の識別情報を取得する
ことを特徴とする請求項１に記載の製造システム。
【請求項４】
前記管理装置の制御部は、搬送部材搬出情報を有するキー情報が入力された場合に、キー情報に基づいて記憶部の記憶情報を参照することにより、被加工体の加工履歴を抽出する加工履歴抽出処理を実行し、
前記加工履歴抽出処理では、
キー情報が有する搬送部材搬出情報に対応した加工レコードを特定する加工レコード特定処理と、
特定した加工レコードに含まれる加工情報と、搬送部材搬入情報とを読み出す加工レコード情報読み出し処理と、
読み出した搬送部材搬入情報に対応した搬送部材搬出情報を有する前工程の加工レコードを特定する前工程加工レコード特定処理と、
特定した前工程の加工レコードに含まれる加工情報を読み出す前工程加工レコード情報読み出し処理とを実行する
ことを特徴とする請求項１又は２に記載の製造システム。
【請求項５】
各加工部は、識別情報が付され、加工時において被加工体が配置される配置領域を有し、
各加工情報は、被加工体の配置領域の識別情報を有する
ことを特徴とする請求項１又は２に記載の製造システム。
【請求項６】
加工部から搬送部材によって搬入される被加工体を部品として、ユニットを組み立てる組立部と、
前記組立部との間で通信可能なユニット管理装置とを備え、
前記組立部は、
加工部から前記組立部に被加工体を搬入する搬送部材の識別情報を含む搬送部材搬入情報取得部と、
ユニットを識別する情報であるユニット識別情報を、ユニットに付与するユニット識別情報付与部と、
前記組立部の前記搬送部材搬入情報取得部が取得した搬送部材搬入情報と、前記ユニット識別情報付与部によって付与されたユニット識別情報を含むユニット情報とを対応付けた情報である組立レコードを、前記ユニット管理装置に出力する制御部とを備え、
前記ユニット管理装置は、
前記組立部から出力された組立レコードを記憶部に記憶する制御部を備える
ことを特徴とする請求項１に記載の製造システム。
【請求項７】
ユニットは、複数の被加工体がそれぞれ配置され、識別情報を有する配置領域を備え、
前記組立部の制御部は、ユニット情報として、ユニット識別情報と、各被加工体が配置された配置領域の識別情報とを関連付けた情報を作成する
ことを特徴とする請求項６に記載の製造システム。
【請求項８】
前記ユニット管理装置の制御部は、ユニット情報が入力された場合に、ユニット情報に基づいて前記ユニット管理装置の記憶部の記憶情報を参照することにより、ユニットの組立履歴を抽出する組立履歴抽出処理を実行し、
前記組立履歴抽出処理では、
ユニット情報を有する組立レコードを特定する組立レコード特定処理と、
特定した組立レコードに含まれる搬送部材搬入情報を読み出す組立レコード情報読み出し処理とを実行する
ことを特徴とする請求項６又は７に記載の製造システム。
【請求項９】
被加工体を加工する加工部と、
前記加工部と通信可能な管理装置とを備え、
前記加工部において、搬送部材を用いて被加工体を搬送する製造システムであって、
前記加工部は、
前記加工部から被加工体を搬出する搬送部材の識別情報を含む搬送部材搬出情報を取得する搬送部材搬出情報取得部と、
前記加工部での加工情報と、前記搬送部材搬出情報取得部が取得した搬送部材搬出情報とを対応付けた情報である加工レコードを出力する制御部とを備え、
前記管理装置は、
前記加工部から出力された加工レコードを記憶部に記憶する制御部を備え、
搬送部材は、
各被加工体を収容し、識別情報が付された収容部を備え、複数の被加工体を収容部に収容して搬送する部材であり、
前記搬送部材搬出情報取得部は、
搬出情報として、搬送部材の識別情報に加えて、被加工体を収容した収容部の識別情報を取得し、
前記加工部は、識別情報が付され、加工時において被加工体が配置される配置領域を有し、
加工情報は、被加工体の配置領域の識別情報を有する
ことを特徴とする製造システム。
【請求項１０】
被加工体を異なる加工内容で順次加工する複数の加工工程と、
被加工体の加工履歴を管理する管理工程とを備え、
加工工程間において、搬送部材を用いて被加工体を搬送する製造方法であって、
各加工工程は、
前加工工程から各加工工程に被加工体を搬入する搬送部材の識別情報を含む搬送部材搬入情報を取得する搬送部材搬入情報取得工程と、
各加工工程から被加工体を搬出する搬送部材の識別情報を含む搬送部材搬出情報を取得する搬送部材搬出情報取得工程と、
各加工部での加工情報と、前記搬送部材搬入情報取得工程で取得した搬送部材搬入情報と、前記搬送部材搬出情報取得工程で取得した搬送部材搬出情報とを対応付けた情報である加工レコードを出力する加工レコード出力工程とを備え、
前記管理工程は、
各加工工程で出力された加工レコードを記憶部に記憶する加工レコード記憶工程を備える
ことを特徴とする製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、搬送部材を用いて被加工体を工程間で搬送する製造システム、製造方法に関するものである。
続きを表示（約 3,700 文字）【背景技術】
【０００２】
従来、複数の工程を経て、被加工体を加工する製造システムがあった（例えば特許文献１）。
しかし、従来の製造システムは、被加工体の工程履歴を管理するためには、識別情報を被加工体自体に印刷等によって示す必要があった。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－０７５７４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の課題は、被加工体自体に識別情報を示すことなく、被加工体の加工履歴や工程履歴を管理できる製造システム、製造方法を提供することである。
【課題を解決するための手段】
【０００５】
本発明の一形態は、被加工体を異なる加工内容で順次加工する複数の加工部と、
複数の加工部間で通信可能な管理装置とを備え、加工部間において、搬送部材を用いて被加工体を搬送する製造システムであって、各加工部は、前工程から各加工部に被加工体を搬入する搬送部材の識別情報を含む搬送部材搬入情報を取得する搬送部材搬入情報取得部と、各加工部から被加工体を搬出する搬送部材の識別情報を含む搬送部材搬出情報を取得する搬送部材搬出情報取得部と、各加工部での加工情報と、前記搬送部材搬入情報取得部が取得した搬送部材搬入情報と、前記搬送部材搬出情報取得部が取得した搬送部材搬出情報とを対応付けた情報である加工レコードを出力する制御部とを備え、前記管理装置は、各加工部から出力された加工レコードを記憶部に記憶する制御部を備えることを特徴とする製造システムである。
また、本発明の一形態は、被加工体を加工する加工部と、前記加工部と通信可能な管理装置とを備え、前記加工部において、搬送部材を用いて被加工体を搬送する製造システムであって、前記加工部は、前記加工部から被加工体を搬出する搬送部材の識別情報を含む搬送部材搬出情報を取得する搬送部材搬出情報取得部と、前記加工部での加工情報と、前記搬送部材搬出情報取得部が取得した搬送部材搬出情報とを対応付けた情報である加工レコードを出力する制御部とを備え、前記管理装置は、前記加工部から出力された加工レコードを記憶部に記憶する制御部を備え、搬送部材は、各被加工体を収容し、識別情報が付された収容部を備え、複数の被加工体を収容部に収容して搬送する部材であり、前記搬送部材搬出情報取得部は、搬出情報として、搬送部材の識別情報に加えて、被加工体を収容した収容部の識別情報を取得し、前記加工部は、識別情報が付され、加工時において被加工体が配置される配置領域を有し、加工情報は、被加工体の配置領域の識別情報を有することを特徴とする製造システムである。
また、本発明の一形態は、被加工体を異なる加工内容で順次加工する複数の加工工程と、被加工体の加工履歴を管理する管理工程とを備え、加工工程間において、搬送部材を用いて被加工体を搬送する製造方法であって、各加工工程は、前加工工程から各加工工程に被加工体を搬入する搬送部材の識別情報を含む搬送部材搬入情報を取得する搬送部材搬入情報取得工程と、各加工工程から被加工体を搬出する搬送部材の識別情報を含む搬送部材搬出情報を取得する搬送部材搬出情報取得工程と、各加工部での加工情報と、前記搬送部材搬入情報取得工程で取得した搬送部材搬入情報と、前記搬送部材搬出情報取得工程で取得した搬送部材搬出情報とを対応付けた情報である加工レコードを出力する加工レコード出力工程とを備え、前記管理工程は、各加工工程で出力された加工レコードを記憶部に記憶する加工レコード記憶工程を備えることを特徴とする製造方法である。
また、本発明の一形態は、加工部で被加工体を加工する加工工程と、被加工体の加工履歴を管理する管理工程とを備え、加工工程から、搬送部材を用いて被加工体を搬送する製造方法であって、前記加工工程は、前記加工工程から被加工体を搬出する搬送部材の識別情報を含む搬送部材搬出情報を取得する搬送部材搬出情報取得工程と、前記加工部での加工情報と、前記搬送部材搬出情報取得工程で取得した搬送部材搬出情報とを対応付けた情報である加工レコードを出力する加工レコード出力工程とを備え、前記管理工程は、前記加工工程で出力された加工レコードを記憶部に記憶する加工レコード記憶工程を備え、搬送部材は、被加工体を収容し、識別情報が付された収容部を備え、被加工体を収容部に収容して搬送する部材であり、前記搬送部材搬出情報取得工程は、搬出情報として、搬送部材の識別情報に加えて、被加工体を収容した収容部の識別情報を取得し、前記加工部は、識別情報が付され、加工時において被加工体が配置される配置領域を有し、加工情報は、被加工体の配置領域の識別情報を有することを特徴とする製造方法である。
【図面の簡単な説明】
【０００６】

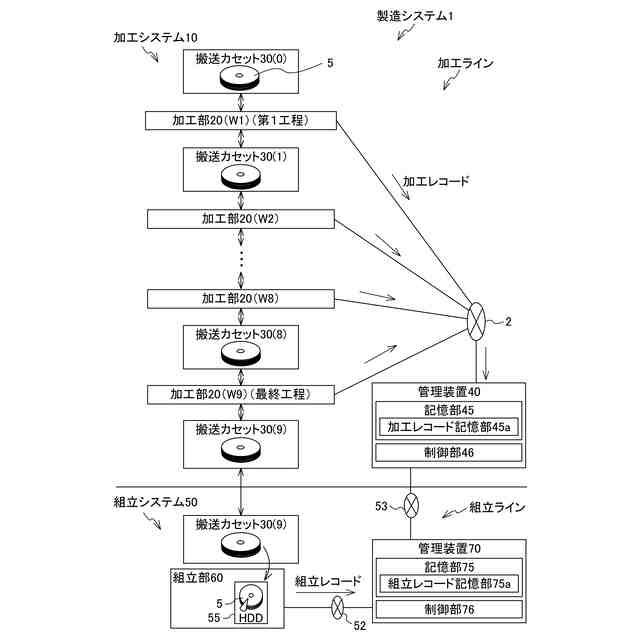

第１実施形態の製造システム１の全体の構成を説明する図である。

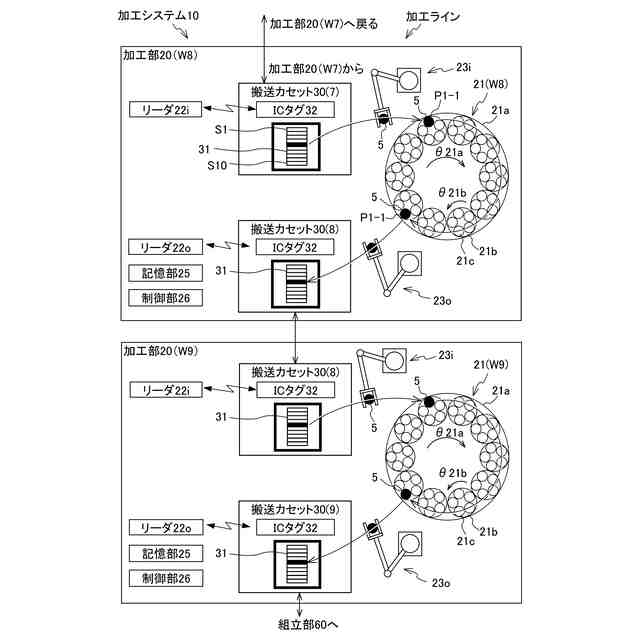

第１実施形態の加工部２０（Ｗ８）、加工部２０（Ｗ９）の構成を説明する図である。

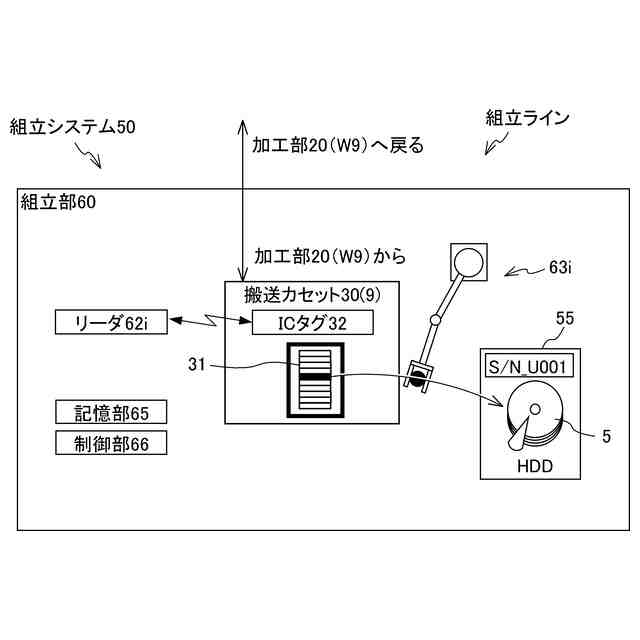

第１実施形態の組立部６０の構成を説明する図である。

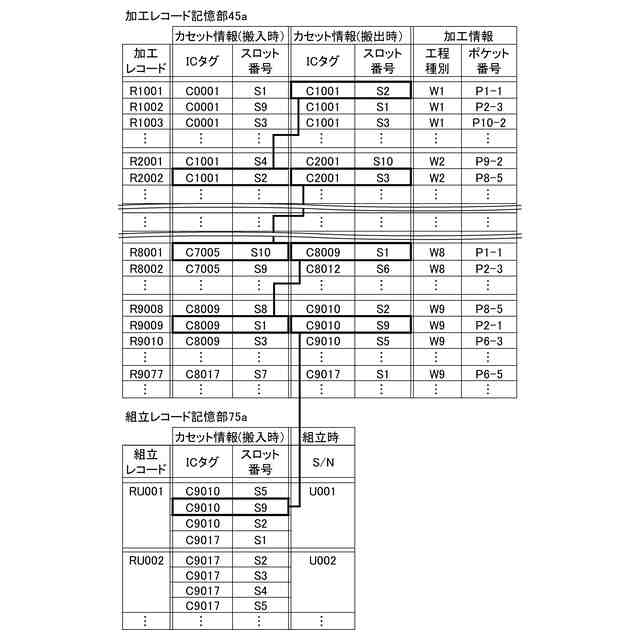

第１実施形態の加工レコード記憶部４５ａ、組立レコード記憶部７５ａの記憶情報を説明する図である。

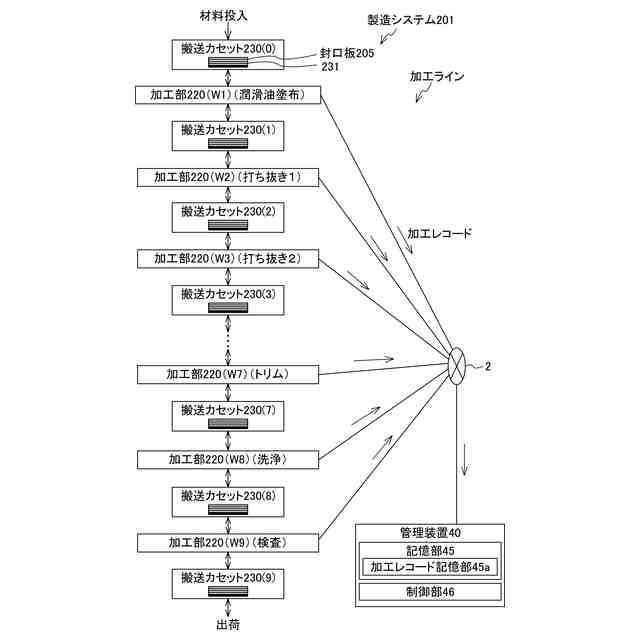

第２実施形態の製造システム２０１の全体の構成を説明する図である。

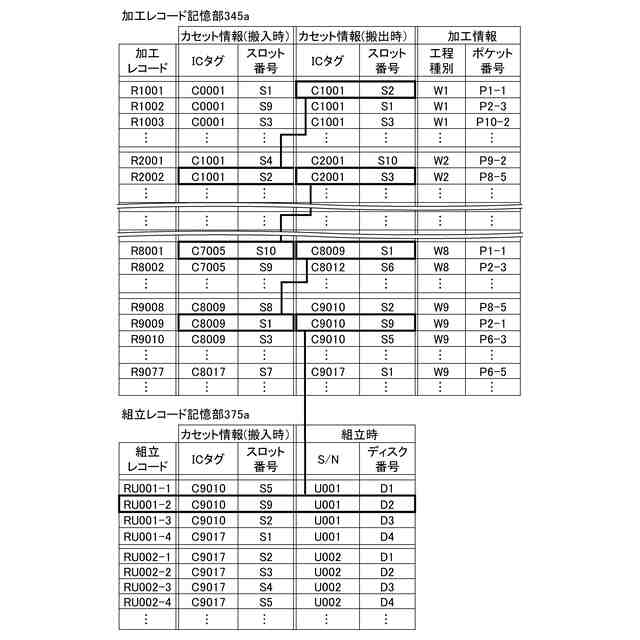

第３実施形態の加工レコード記憶部３４５ａ、組立レコード記憶部３７５ａの記憶情報を説明する図である。
【発明を実施するための形態】
【０００７】
図面を参照しながら、本発明の実施形態について説明する。
（第１実施形態）
図１に示すように、製造システム１は、ディスク５を加工し、また、加工したディスク５を部品としてＨＤＤ５５を製造するためのシステムである。
製造システム１は、加工システム１０、組立システム５０を備える。
加工システム１０は、円盤状のアルミ基板合金、ガラス基板等のディスク５（被加工体）を加工することにより、磁気ディスクを製造するシステムである。
組立システム５０は、組立ラインに設けられたシステムである。組立システム５０は、加工システム１０で製造されたディスク５を部品として、ＨＤＤ５５（ハードディスクドライブ）（ユニット）を組み立てるためのシステムである。
製造システム１は、加工システム１０が設けられた施設と、組立システム５０が設けられた施設とが同一であってもよく、異なっていてもよい。両施設が異なる構成は、例えば、両施設の事業者が異なる場合に、好適である。
【０００８】
なお、実施形態において、コンピュータとは、記憶装置、制御装置、演算装置等を備えた電子計算機をいい、加工部、組立部、管理装置、検査装置は、記憶部、制御部等を備え、コンピュータの概念に含まれる。また、コンピュータは、単体の電子計算機によって構成される形態に限定されず、必要に応じて複数の電子計算機から構成されていてもよい。
記憶部は、各装置の動作に必要なプログラム、情報等を記憶するためのハードディスク、半導体メモリ素子等の記憶装置である。
制御部は、各装置の動作に必要な演算処理をしたり、各装置を統括的に制御するための装置である。制御部は、例えば、ＣＰＵ（中央処理装置）等から構成される。制御部は、記憶部に記憶された各種プログラムを適宜読み出して実行することにより、実施形態の各種機能を実現している。
【０００９】
（加工システム１０）
加工システム１０は、ディスク５を加工する加工ラインに設けられたシステムである。
加工システム１０は、９個の加工部２０、搬送カセット３０（搬送部材）、管理装置４０を備える。
９個の加工部２０及び管理装置４０の間は、ＬＡＮ等の通信網２によって接続されており、通信可能である。
【００１０】
（加工部２０）
９個の加工部２０は、それぞれ、加工内容が異なる９工程に対した加工を実行する。これらの工程は、例えば、蒸着工程、研磨工程、洗浄工程等である。各加工部２０は、これらの工程に対応した装置を備える。
実施形態では、適宜、加工部２０の符号にカッコ書きを付記し、カッコ内に加工種別をあらわす符号を記載する（例えば、加工部２０（Ｗ９）等）。同様に、各加工部２０が備える部材の符号に、適宜、カッコ書きを付記する（例えば、研磨装置２１（Ｗ８）等）。
加工部２０（Ｗ１）～加工部２０（Ｗ９）は、この順番で、ディスク５を加工する。例えば、加工部２０（Ｗ９）は、加工部２０（Ｗ８）の次工程において、ディスク５を加工する。
（【００１１】以降は省略されています）
