公開番号2025144938
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044871
出願日2024-03-21
発明の名称アクセルペダルカバー
出願人株式会社カーメイト
代理人個人,個人
主分類G05G 1/48 20080401AFI20250926BHJP(制御;調整)
要約【課題】オルガン式アクセルペダルであっても、容易かつ確実に取り付けることができるアクセルペダルカバーを提供する。
【解決手段】本発明のアクセルペダルカバー10は、アクセルペダル1の表面を覆うカバー本体20と、
前記カバー本体20の上端裏面に取り付けて前記アクセルペダル1の上端部に被せる上部固定手段30と、
前記カバー本体20の下部の両側面に取り付けて前記アクセルペダル1の下部両側面から把持する下部固定手段40を備えたことを特徴としている。
【選択図】図1
特許請求の範囲【請求項１】
アクセルペダルの表面を覆うカバー本体と、
前記カバー本体の上端裏面に取り付けて前記アクセルペダルの上端部に被せる上部固定手段と、
前記カバー本体の下部の両側面に取り付けて前記アクセルペダルの下部両側面から把持する下部固定手段を備えたことを特徴とするアクセルペダルカバー。
続きを表示（約 380 文字）【請求項２】
請求項１に記載されたアクセルペダルカバーであって、
前記上部固定手段は、前記カバー本体の上端の裏面から前記アクセルペダルの側面及び裏面の外形に沿って断面視でコの字型の複数のフックを有することを特徴とするアクセルペダルカバー。
【請求項３】
請求項２に記載されたアクセルペダルカバーであって、
前記下部固定手段は、前記アクセルペダルの下部両側面から把持する一対のコの字ブラケットを有することを特徴とするアクセルペダルカバー。
【請求項４】
請求項１ないし請求項３のいずれか１項に記載されたアクセルペダルカバーであって、
前記カバー本体は、下部裏面に前記アクセルペダルの下端又はオルガン式アクセルペダルの下部ヒンジの凹部に嵌る凸部を有することを特徴とするアクセルペダルカバー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両のアクセルペダルの表面に取り付けて使用するアクセルペダルカバーに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、車両のアクセルペダルの表面にカバーを取り付けて、足の滑りを防止して操作の安定性と精度の向上を図ったり、ペダル自体の汚れや傷から保護して耐久性を高めたり、足の接触面をより快適にしたり、車内のスタイリングや装飾性を高めたりしていた。アクセルペダルの一種にオルガン式アクセルペダルがある。このペダルは通常の吊下げ式アクセルペダルとは異なり、ペダル下部がヒンジ結合しペダル上部が奥へ倒れる構造を採用して垂直に操作するように設計されている。
特許文献１に開示のペダルカバーは、可動部材（ステー）と後付けペダルで車両ペダルを挟み、可動部材をネジで締め付けることにより固定している。
また特許文献２に開示のペダルカバーは、ペダル上端を把持できるフックとペダルを固定する固定手段を備えた構成である。
【０００３】
しかしながら特許文献１のカバーは吊下げ式ペダルを取付対象として、可動部材を上部と下部に配置している。このためオルガン式アクセルペダルのような下部がヒンジによって下部構成品と接続している構造には、本考案のようなネジで締め付ける可動部材をペダルの下から通すことができず取り付けることは不可能であった。
また特許文献２のカバーは、同じく吊下げ式ペダルを取付対象として、固定手段をペダルの下部に配置している。このためオルガン式アクセルペダルへ取り付けるときには、ペダルの下方から通すことができないうえに、ペダルの裏面から固定位置を確認しながらネジを締め付ける作業が容易ではなかった。
【先行技術文献】
【特許文献】
【０００４】
実用新案登録第３１８５８７４号公報
特開平１１－１７５１７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明が解決しようとする課題は、上記従来技術の問題点に鑑み、オルガン式アクセルペダルであっても、容易かつ確実に取り付けることができるアクセルペダルカバーを提供することにある。
【課題を解決するための手段】
【０００６】
本発明は、上記課題を解決するための第１の手段として、アクセルペダルの表面を覆うカバー本体と、
前記カバー本体の上端裏面に取り付けて前記アクセルペダルの上端部に被せる上部固定手段と、
前記カバー本体の下部の両側面に取り付けて前記アクセルペダルの下部両側面から把持する下部固定手段を備えたことを特徴とするアクセルペダルカバーを提供することにある。
上記第１の手段によれば、オルガン式アクセルペダルであっても取り付けることができる。アクセルペダルの表面及び側面からの取付作業であるため、容易かつ短時間で取り付けることができる。
【０００７】
本発明は、上記課題を解決するための第２の手段として、第１の手段において、前記上部固定手段は、前記カバー本体の上端の裏面から前記アクセルペダルの側面及び裏面の外形に沿って断面視でコの字型の複数のフックを有することを特徴とするアクセルペダルカバーを提供することにある。
上記第２の手段によれば、アクセルペダルの表面からアクセルペダルの上端部に被せる簡単な作業で取り付けることができる。アクセルペダルの上端部を複数のフックで支持できるので、容易に外れることがなく確実に固定できる。
【０００８】
本発明は、上記課題を解決するための第３の手段として、第２の手段において、前記下部固定手段は、前記アクセルペダルの下部両側面から把持する一対のコの字ブラケットを有することを特徴とするアクセルペダルカバーを提供することにある。
上記第３の手段によれば、アクセルペダルの下部左右側面から内側に向けて差し込んで表面、側面、裏面に接触して把持しているので容易に外れることなく確実に固定できる。
【０００９】

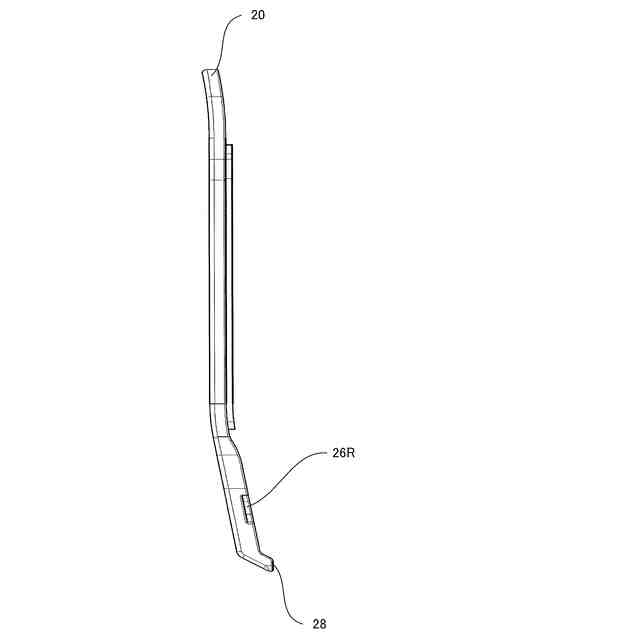

本発明は、上記課題を解決するための第４の手段として、第１ないし第３のいずれか１の手段において、前記カバー本体は、下部裏面に前記アクセルペダルの下端又はオルガン式アクセルペダルの下部ヒンジの凹部に嵌る凸部を有することを特徴とするアクセルペダルカバーを提供することにある。
上記第４の手段によれば、アクセルペダルの上部、左右側部、下部に固定できるので、容易に外れることがなく確実に固定できる。吊下げ式又はオルガン式に係わらずアクセルペダルの下部に固定できる。
【発明の効果】
【００１０】
本発明によれば、吊下げ式やオルガン式に係わらずあらゆる形状のアクセルペダルに取り付けることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
