公開番号2025168798
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073560
出願日2024-04-30
発明の名称調整弁
出願人株式会社アサヒエンタープライズ
代理人個人
主分類G05D 16/20 20060101AFI20251105BHJP(制御;調整)
要約【課題】信号圧の変化に対する出力圧の変化の応答性を向上させることができる調整弁の提供。

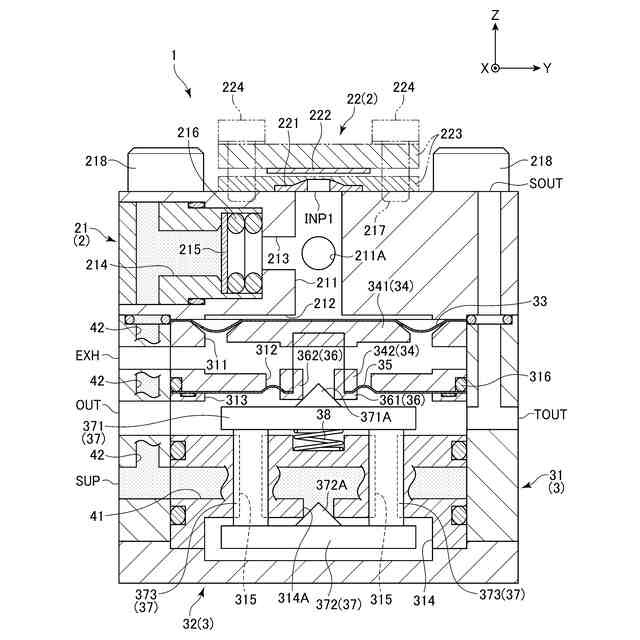

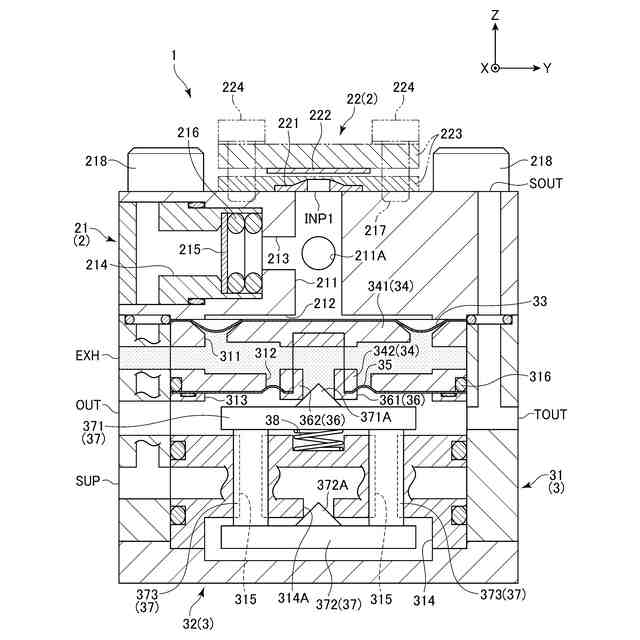

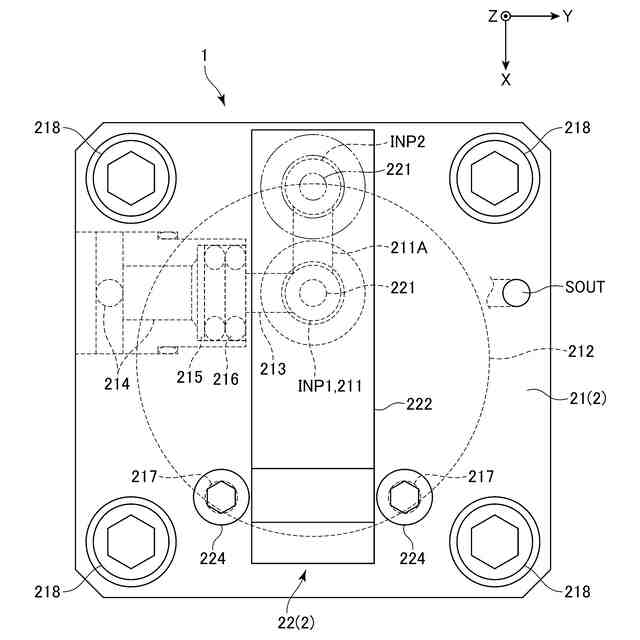

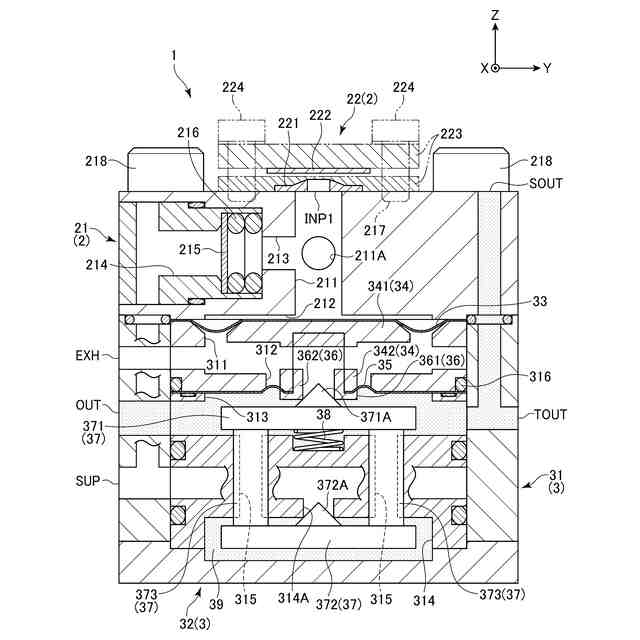

【解決手段】調整弁1は、外部から供給される供給圧を電気信号に応じた信号圧として取得する信号圧取得ユニット2と、信号圧を入力として出力圧を調整するブースター3とを備える。ブースター3は、金属製のブースター本体31と、信号圧を印加する入力板34と、出力圧を印加する出力板36と、信号圧側の空間および大気圧側の空間を隔てる入力ダイヤフラム33と、大気圧側の空間および出力圧側の空間を隔てる出力ダイヤフラム35と、入力板34に印加される信号圧に基づいて可動する可動体37とを備える。可動体37は、ブースター本体31に形成された供給圧側の空間と、出力圧側の空間とを連通する連通穴314Aを閉塞するように配置される金属製の下方ポペット弁372Aを有する。

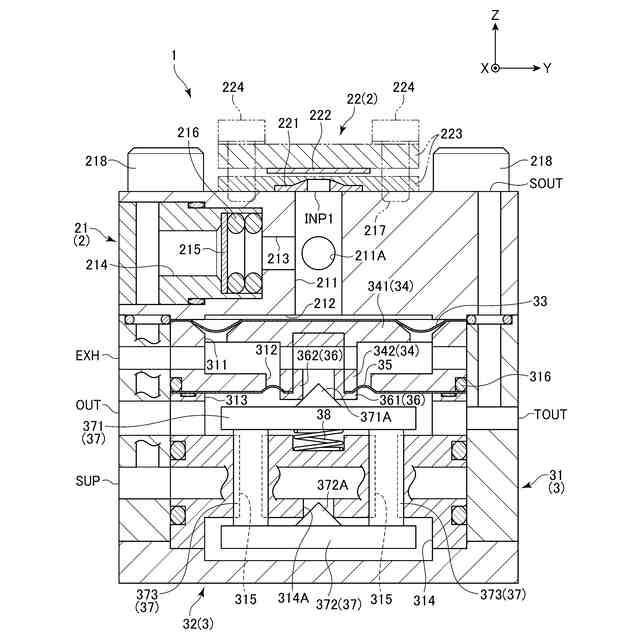

【選択図】図1
特許請求の範囲【請求項１】
外部から供給される供給圧を電気信号に応じた信号圧として取得する信号圧取得手段と、前記信号圧を入力として出力圧を調整するブースターとを備える調整弁であって、
前記ブースターは、
金属製の筐体と、
前記信号圧を印加する第１の圧力板と、
前記第１の圧力板に固定されるとともに、前記出力圧を印加する第２の圧力板と、
前記筐体および前記第１の圧力板に接続されるとともに、前記信号圧側の空間および大気圧側の空間を隔てる入力ダイヤフラムと、
前記筐体および前記第２の圧力板に接続されるとともに、前記大気圧側の空間および前記出力圧側の空間を隔てる出力ダイヤフラムと、
前記第１の圧力板に印加される前記信号圧に基づいて可動する可動体とを備え、
前記筐体は、
前記供給圧側の空間と、前記出力圧側の空間とを連通する連通穴を有し、
前記可動体は、
前記連通穴を閉塞するように配置される金属製の閉塞部を有することを特徴とする調整弁。
続きを表示（約 420 文字）【請求項２】
請求項１に記載された調整弁において、
前記閉塞部は、前記連通穴を閉塞する円錐状のポペット弁であることを特徴とする調整弁。
【請求項３】
請求項１または請求項２に記載された調整弁において、
前記信号圧取得手段は、
前記供給圧を印加して気体を吐出するノズルと、
前記電気信号に応じて前記ノズルの吐出口に対して近接または離間するバイモルフとを備え、
前記ノズルおよび前記バイモルフの距離に応じて変化する前記ノズルの背圧を前記信号圧として取得することを特徴とする調整弁。
【請求項４】
請求項３に記載された調整弁において、
前記信号圧取得手段は、
前記ノズルに至る前記供給圧の流路に配設されたオリフィスを備え、
前記バイモルフは、前記電気信号を印加していない場合に、前記ノズルに対して所定の間隔を隔てて配置されることを特徴とする調整弁。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電気信号に応じて出力圧を調整する調整弁に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、外部から供給される供給圧を電気信号に応じた信号圧として取得し、この信号圧を入力として出力圧を調整する調整弁が知られている。例えば、特許文献１に記載された調整弁は、外部から供給される供給圧を電気信号に応じた信号圧として取得する電磁式ノズルフラッパと、この信号圧を入力として出力圧を調整するブースター（弁本体）とを備えている。
電磁式ノズルフラッパは、外部から供給される供給圧を印加して気体を吐出するノズルと、電気信号に応じてノズルの吐出口に対して近接または離間するフラッパとを備え、このノズルおよびフラッパの距離に応じて変化するノズルの背圧を信号圧として取得している。
【０００３】
ブースターは、電磁式ノズルフラッパにて取得された信号圧を印加する圧力板（以下、第１の圧力板とする）と、第１の圧力板に固定されるとともに、出力圧を印加する受け板（以下、第２の圧力板とする）と、ブースターの筐体および第１の圧力板に接続されるとともに、信号圧側の空間および大気圧側の空間を隔てる入力ダイヤフラムと、ブースターの筐体および第２の圧力板に接続されるとともに、大気圧側の空間および出力圧側の空間を隔てる出力ダイヤフラムと、第１の圧力板に印加される信号圧に基づいて可動する圧力板（以下、可動体とする）とを備えている。
ここで、可動体は、複数のロッドを介してポペットに接続されており、このポペットは、供給圧側の空間と、出力圧側の空間とを連通する連通穴を閉塞するように配置されるＯリングを有している。この可動体は、第１の圧力板に印加される信号圧に基づいて移動するので、信号圧の変化に基づいてポペットを連通穴に対して近接または離間させることになる。そして、調整弁は、信号圧を上昇させることによって、ポペットを連通穴に対して離間させることができるので、出力圧側の空間に供給圧を流通させることができ、ひいては出力圧を上昇させることができるようになっている。
【先行技術文献】
【特許文献】
【０００４】
特開２０００－３４７７４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載された調整弁では、ポペットの有するＯリングにて供給圧側の空間と、出力圧側の空間とを連通する連通穴を閉塞しているので、信号圧を上昇させることによって、ポペットを連通穴に対して離間させる場合に、Ｏリングは、その弾性変形が戻るまで連通穴を閉塞し続けることになる。したがって、その間は、出力圧を上昇させることができず、信号圧の変化に対する出力圧の変化の応答性も低下してしまうという問題がある。
【０００６】
本発明の目的は、信号圧の変化に対する出力圧の変化の応答性を向上させることができる調整弁を提供することである。
【課題を解決するための手段】
【０００７】
本発明の調整弁は、外部から供給される供給圧を電気信号に応じた信号圧として取得する信号圧取得手段と、信号圧を入力として出力圧を調整するブースターとを備える調整弁であって、ブースターは、金属製の筐体と、信号圧を印加する第１の圧力板と、第１の圧力板に固定されるとともに、出力圧を印加する第２の圧力板と、筐体および第１の圧力板に接続されるとともに、信号圧側の空間および大気圧側の空間を隔てる入力ダイヤフラムと、筐体および第２の圧力板に接続されるとともに、大気圧側の空間および出力圧側の空間を隔てる出力ダイヤフラムと、第１の圧力板に印加される信号圧に基づいて可動する可動体とを備え、筐体は、供給圧側の空間と、出力圧側の空間とを連通する連通穴を有し、可動体は、連通穴を閉塞するように配置される金属製の閉塞部を有することを特徴とする。
【０００８】
このような構成によれば、供給圧側の空間と、出力圧側の空間とを連通する連通穴、および可動体の閉塞部は、互いに金属製であるので、Ｏリングなどの弾性部材にて連通穴を閉塞する場合と比較して、調整弁は、信号圧を上昇させることによって、閉塞部を連通穴に対して迅速に離間させることができる。したがって、調整弁は、信号圧の変化に対する出力圧の変化の応答性を向上させることができる。
【０００９】
本発明では、閉塞部は、連通穴を閉塞する円錐状のポペット弁であることが好ましい。
【００１０】
このような構成によれば、閉塞部は、連通穴を閉塞する円錐状のポペット弁であるので、ポペット弁は、連通穴に対してセンタリングしやすくなり、ひいてはブースターを組み立てやすくすることができる。
（【００１１】以降は省略されています）
