発明の名称電力変換装置
出願人三菱電機株式会社
代理人弁理士法人深見特許事務所
主分類H02M 7/48 20070101AFI20250612BHJP(電力の発電,変換,配電)
要約【課題】回路部品の温度上昇を抑制可能な電力変換装置を提供する。
【解決手段】実施形態に係る電力変換装置は、側壁(31)及び底壁(32)を有するケース(30)と、ケース内に配置されている複数の第1放熱板(41)、複数の第2放熱板(42)、複数の回路部品(10)及び封止材(50)と、複数の回路部品に電気的に接続され、かつケースに取り付けられているプリント配線板(60)とを備える。底壁の内壁面の法線は、第1方向(DR1)に沿っている。複数の第1放熱板の各々は、第1方向に直交する第2方向(DR2)に沿って延在し、かつ第1方向及び第2方向に直交する第3方向(DR3)において間隔を空けて並んでいる。複数の第2放熱板の各々は、第3方向に沿って延在し、かつ第2方向において間隔を空けて並んでいる。
【選択図】図4
特許請求の範囲【請求項１】
側壁及び底壁を有するケースと、
前記ケース内に配置されている複数の第１放熱板、複数の第２放熱板、複数の回路部品及び封止材と、
前記複数の回路部品に電気的に接続され、かつ前記ケースに取り付けられているプリント配線板とを備え、
前記底壁の内壁面の法線は、第１方向に沿っており、
前記複数の第１放熱板の各々は、前記第１方向に直交する第２方向に沿って延在し、かつ前記第１方向及び前記第２方向に直交する第３方向において間隔を空けて並んでおり、
前記複数の第２放熱板の各々は、前記第３方向に沿って延在し、かつ前記第２方向において間隔を空けて並んでおり、
前記複数の回路部品の各々は、前記複数の第１放熱板のうちの隣り合っている２つ、前記複数の第２放熱板のうちの隣り合っている２つ及び前記底壁により画される空間内に配置されており、
前記封止材は、前記空間内に充填されており、
前記複数の回路部品の各々は、電極面を有する素子本体と、前記電極面に接続されているリード線と、前記素子本体を収納している外装ケースとを有し、
前記複数の回路部品の各々は、前記電極面が前記複数の第１放熱板のうちの１つに対向するように配置されている、電力変換装置。
続きを表示（約 480 文字）【請求項２】
前記プリント配線板は、前記ケース側を向いている第１面と、前記第１面の反対面である第２面とを有し、
前記プリント配線板は、前記第１面にある第１配線パターンと、前記第１配線パターンと積層され、かつ前記第１配線パターンとは異なる電位が印加される第２配線パターンとを有する、請求項１に記載の電力変換装置。
【請求項３】
前記複数の回路部品は、第１列をなすように前記第２方向に沿って並んでいる複数の第１回路部品と、第２列をなすように前記第２方向に沿って並んでいる複数の第２回路部品とを有し、
前記複数の第１回路部品の各々の前記電極面は、前記複数の第２回路部品の各々の前記電極面と対向しており、
前記複数の第１放熱板のうちの１つは、前記第１列と前記第２列との間に配置されている、請求項１に記載の電力変換装置。
【請求項４】
前記複数の第１放熱板及び前記複数の第２放熱板のうちの少なくとも１つは、前記プリント配線板に接続されている、請求項１から請求項３のいずれか１項に記載の電力変換装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電力変換装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
特開２０１６－６６６６６号公報（特許文献１）には、コンデンサが記載されている。特許文献１に記載のコンデンサは、ケースと、コンデンサ素子と、電極板と、モールド樹脂と、蓋体とを有している。コンデンサ素子及び電極板は、ケース内に収納されている。コンデンサ素子のリード端子は、電極板に電気的に接続されている。モールド樹脂は、ケース内に充填されている。これにより、コンデンサ素子及び電極板がケース内において封止されている。蓋体は、ケースの開口に取り付けられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－６６６６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のコンデンサでは、コンデンサ素子において発生した熱が、リード端子及び電極板を通って蓋体に伝わり、蓋体の突起から放熱される。そのため、特許文献１に記載のコンデンサは、熱抵抗が大きく、コンデンサ素子の温度上昇が大きくなる。
【０００５】
本開示は、上記のような従来技術の問題点に鑑みてなされたものである。より具体的には、本開示は、回路部品の温度上昇を抑制可能な電力変換装置を提供するものである。
【課題を解決するための手段】
【０００６】
本開示の電力変換装置は、側壁及び底壁を有するケースと、ケース内に配置されている複数の第１放熱板、複数の第２放熱板、複数の回路部品及び封止材と、複数の回路部品に電気的に接続され、かつケースに取り付けられているプリント配線板とを備える。底壁の内壁面の法線は、第１方向に沿っている。複数の第１放熱板の各々は、第１方向に直交する第２方向に沿って延在し、かつ第１方向及び第２方向に直交する第３方向において間隔を空けて並んでおり、複数の第２放熱板の各々は、第３方向に沿って延在し、かつ第２方向において間隔を空けて並んでいる。複数の回路部品の各々は、複数の第１放熱板のうちの隣り合っている２つ、複数の第２放熱板のうちの隣り合っている２つ及び底壁により画される空間内に配置されている。封止材は、空間内に充填されている。複数の回路部品の各々は、電極面を有する素子本体と、電極面に接続されているリード線と、素子本体を収納している外装ケースとを有する。複数の回路部品の各々は、電極面が複数の第１放熱板のうちの１つに対向するように配置されている。
【発明の効果】
【０００７】
本開示の電力変換装置によると、回路部品の温度上昇を抑制可能である。
【図面の簡単な説明】
【０００８】

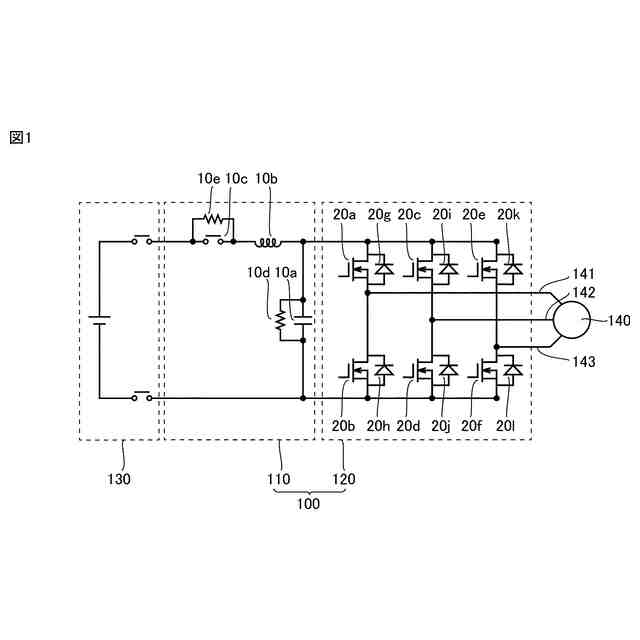

電力変換装置１００の回路図である。
電力変換装置１００の斜視図である。
電力変換装置１００の分解斜視図である。

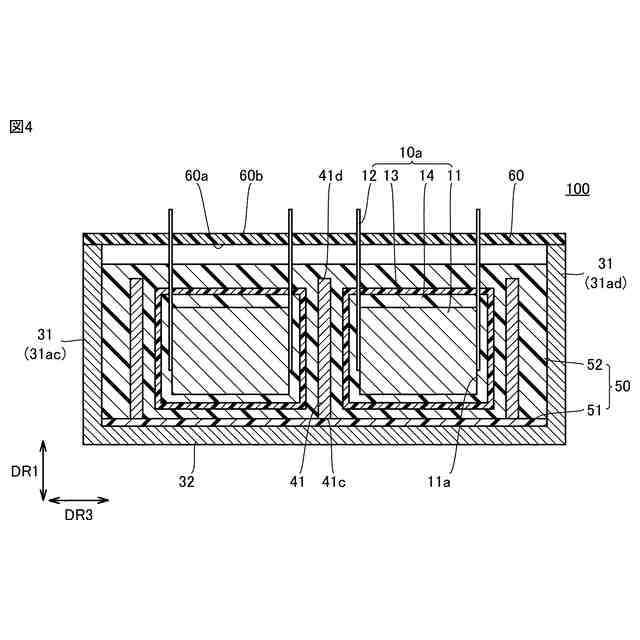

図２のＩＶ－ＩＶにおける断面図である。
電力変換装置１００が有するケース３０の平面図である。
電力変換装置１００が有するプリント配線板６０の底面図である。
電力変換装置１００が有する第１放熱板４１の側面図である。

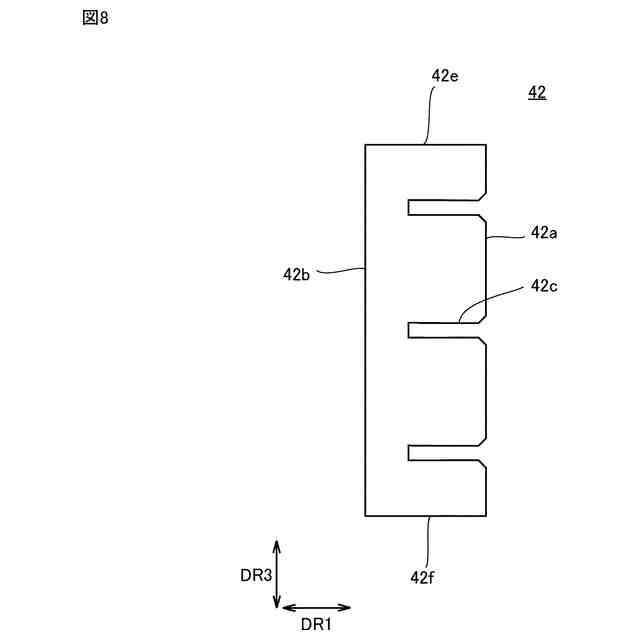

電力変換装置１００が有する第２放熱板４２の側面図である。

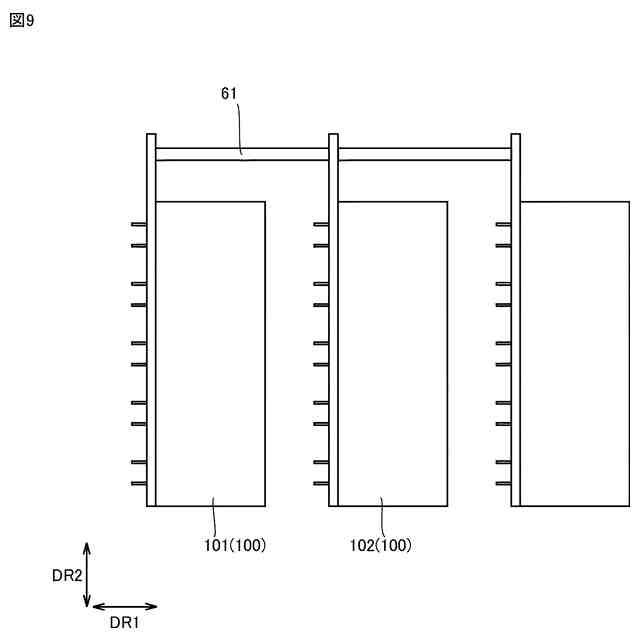

複数の電力変換装置１００を接続する際の模式的な側面図である。
電力変換装置１００の変形例１が有するケース３０の平面図である。
電力変換装置１００の変形例２における断面図である。
電力変換装置１００Ａが有するケース３０の平面図である。
第３溝３２ａの近傍における電力変換装置１００Ａの拡大断面図である。
第４溝３２ｂの近傍における電力変換装置１００Ａの拡大断面図である。
第３溝３２ａの近傍における電力変換装置１００Ｂの拡大断面図である。
第４溝３２ｂの近傍における電力変換装置１００Ｂの拡大断面図である。
電力変換装置１００Ｂの変形例１が有するケース３０の平面図である。
第１溝３１ａａの近傍における電力変換装置１００Ｂの変形例２の拡大断面図である。
第２溝３１ｂａの近傍における電力変換装置１００Ｂの変形例２の拡大断面図である。
第３溝３２ａの近傍における電力変換装置１００Ｃの拡大断面図である。
第４溝３２ｂの近傍における電力変換装置１００Ｃの拡大断面図である。
底壁３２の近傍における電力変換装置１００Ｃの拡大断面図である。
第１溝３１ａａの近傍における電力変換装置１００Ｃの変形例２の拡大断面図である。
第２溝３１ｂａの近傍における電力変換装置１００Ｃの変形例２の拡大断面図である。
電力変換装置１００Ｄの断面図である。
電力変換装置１００Ｄの変形例１の断面図である。
電力変換装置１００Ｄの変形例２の断面図である。
電力変換装置１００Ｄの変形例３の断面図である。
電力変換装置１００Ｄの変形例４の断面図である。
電力変換装置１００Ｅが有する第１放熱板４１の側面図である。
電力変換装置１００Ｅが有する第２放熱板４２の側面図である。
電力変換装置１００Ｆが有するプリント配線板６０の分解斜視図である。
電力変換装置１００Ｇが有するプリント配線板６０の底面図である。
図３３のＸＸＸＩＶ－ＸＸＸＩＶにおける模式的な断面図である。
図３３のＸＸＸＶ－ＸＸＸＶにおける模式的な断面図である。
【発明を実施するための形態】
【０００９】
本開示の実施の形態の詳細を、図面を参照しながら説明する。以下の図面では、同一又は相当する部分に同一の参照符号を付し、重複する説明は繰り返さないものとする。
【００１０】
実施の形態１．
実施の形態１に係る電力変換装置を説明する。実施の形態１に係る電力変換装置を、電力変換装置１００とする。
（【００１１】以降は省略されています）
