公開番号
2025084530
公報種別
公開特許公報(A)
公開日
2025-06-03
出願番号
2023198499
出願日
2023-11-22
発明の名称
冷蔵庫
出願人
三菱電機株式会社
代理人
弁理士法人高田・高橋国際特許事務所
主分類
F25D
23/00 20060101AFI20250527BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約
【課題】扉の開閉による貯蔵室内の食品への影響に応じた報知が可能である冷蔵庫を提供する。
【解決手段】冷蔵庫1は、食品を収納するする貯蔵室が形成された本体と、本体に設けられ、貯蔵室を開閉可能な扉と、貯蔵室内を冷却する冷却手段と、冷却手段を制御する制御装置600と、貯蔵室内の温度の時系列データを取得する温度取得手段とを備える。制御装置600は、貯蔵室内の温度を積算する温度積算部612を有し、冷蔵庫1は、貯蔵室内の温度の積算値が予め設定された第1基準値以上になった場合に報知する報知部6bをさらに備える。
【選択図】図4
特許請求の範囲
【請求項1】
食品を収納するする貯蔵室が形成された本体と、
前記本体に設けられ、前記貯蔵室を開閉可能な扉と、
前記貯蔵室内を冷却する冷却手段と、
前記冷却手段を制御する制御装置と、
前記貯蔵室内の温度の時系列データを取得する温度取得手段と、を備え、
前記制御装置は、前記貯蔵室内の温度を積算する温度積算部を有し、
前記貯蔵室内の温度の積算値が予め設定された第1基準値以上になった場合に報知する報知部をさらに備えた冷蔵庫。
続きを表示(約 870 文字)
【請求項2】
前記制御装置は、前記貯蔵室内の温度が設定温度になるように前記冷却手段を制御する冷却制御部を有し、
前記温度積算部は、前記貯蔵室内の温度の前記設定温度からの差を積算して、前記貯蔵室内の温度の積算値を算出する請求項1に記載の冷蔵庫。
【請求項3】
前記冷却制御部は、前記貯蔵室内の温度の積算値に応じて、前記設定温度を変更する請求項2に記載の冷蔵庫。
【請求項4】
前記制御装置は、前記貯蔵室内の温度が設定温度になるように前記冷却手段を制御する冷却制御部を有し、
前記冷却制御部は、前記貯蔵室内の温度の積算値に応じて、前記設定温度を変更する請求項1に記載の冷蔵庫。
【請求項5】
前記温度積算部は、前記貯蔵室内の温度の前記設定温度からの差が予め設定された第2基準値以上の場合に、前記貯蔵室内の温度の積算値を算出する請求項2から請求項4のいずれか一項に記載の冷蔵庫。
【請求項6】
前記扉の開閉を検知する扉開閉検知手段をさらに備え、
前記温度積算部は、前記扉が開放された場合に、前記貯蔵室内の温度の積算値の算出を開始する請求項1から請求項4のいずれか一項に記載の冷蔵庫。
【請求項7】
前記報知部は、前記貯蔵室内の温度の積算値が前記第1基準値以上になった場合に、前記貯蔵室に関する情報を報知する請求項1から請求項4のいずれか一項に記載の冷蔵庫。
【請求項8】
前記報知部が報知する前記貯蔵室に関する情報は、前記貯蔵室内の温度の情報を含む請求項7に記載の冷蔵庫。
【請求項9】
前記報知部が報知する前記貯蔵室に関する情報は、前記貯蔵室内に収納された食品の保存期間の情報を含む請求項7に記載の冷蔵庫。
【請求項10】
前記報知部が報知する前記貯蔵室に関する情報は、前記貯蔵室内に収納された食品の品質劣化の情報を含む請求項7に記載の冷蔵庫。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本開示は、冷蔵庫に関するものである。
続きを表示(約 1,900 文字)
【背景技術】
【0002】
冷蔵庫においては、貯蔵室を有する冷蔵庫本体と、貯蔵室を開閉する扉と、扉の開閉を検出する扉開閉検出部と、扉開閉検出部で検出した扉開成の扉開成累計時間を扉開閉回数で除して扉開成平均時間を算出する扉開成平均時間算出部と、扉開成平均時間算出部で算出した扉開成平均時間を報知する報知手段とを備え、報知手段によって扉開成平均時間を報知するものが知られている(例えば、特許文献1参照)。
【先行技術文献】
【特許文献】
【0003】
特開2013-238346号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
食品の品質劣化を抑制しつつ長期間にわたって保存するためには、低温で保存することが望ましいことが知られている。例えば、冷凍保存では、微生物の活動を停止させるとともに、食品の酸化、酵素の働き等を抑えることができる温度として、-18℃以下で保存することが推奨されている。一方で、冷蔵庫では、食品の出し入れ等に伴う扉開閉により温度上昇が生じてしまうため、実際の食品の保存温度が高くなり、想定した食品の品質が維持できなくなってしまうことがある。特許文献1に示されるような冷蔵庫は、報知手段によって扉開成平均時間を報知することで、冷蔵庫の貯蔵室の扉開閉についての注意を使用者に促すことを目的としている。
【0005】
しかしながら、扉を開放した平均時間だけでは、扉の開閉による貯蔵室内の食品への影響を正しく評価することが難しい。このため、特許文献1に示されるような冷蔵庫では、扉の開閉による貯蔵室内の食品への影響に応じた適切なタイミングでの報知が困難である。
【0006】
本開示は、このような課題を解決するためになされたものである。その目的は、扉の開閉による貯蔵室内の食品への影響に応じた報知が可能である冷蔵庫を提供することにある。
【課題を解決するための手段】
【0007】
本開示に係る冷蔵庫は、食品を収納するする貯蔵室が形成された本体と、前記本体に設けられ、前記貯蔵室を開閉可能な扉と、前記貯蔵室内を冷却する冷却手段と、前記冷却手段を制御する制御装置と、前記貯蔵室内の温度の時系列データを取得する温度取得手段と、を備え、前記制御装置は、前記貯蔵室内の温度を積算する温度積算部を有し、前記貯蔵室内の温度の積算値が予め設定された第1基準値以上になった場合に報知する報知部をさらに備える。
【発明の効果】
【0008】
本開示に係る冷蔵庫によれば、扉の開閉による貯蔵室内の食品への影響に応じた報知が可能であるという効果を奏する。
【図面の簡単な説明】
【0009】

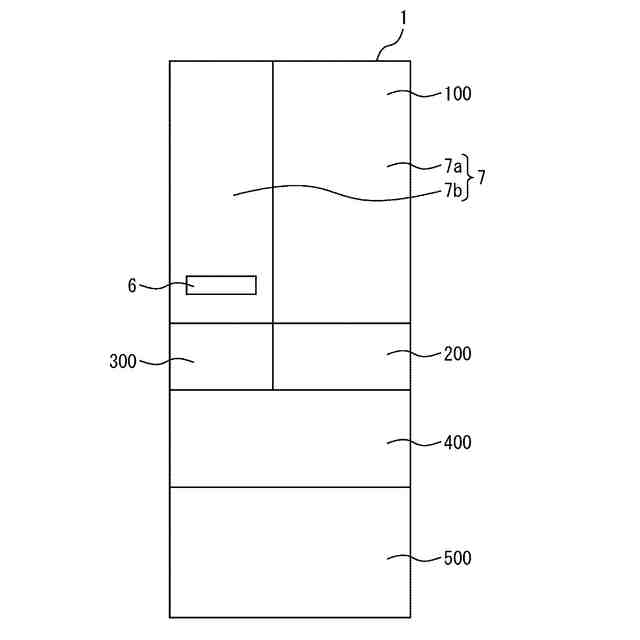

実施の形態1に係る冷蔵庫の正面図である。

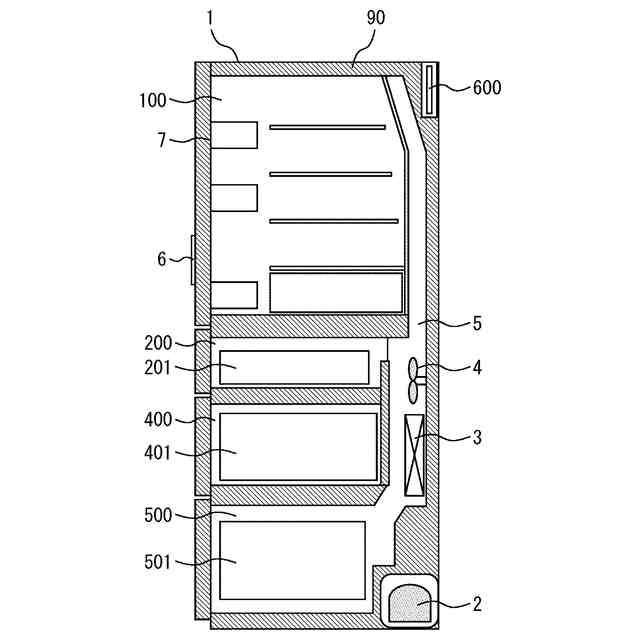

実施の形態1に係る冷蔵庫の縦断面図である。

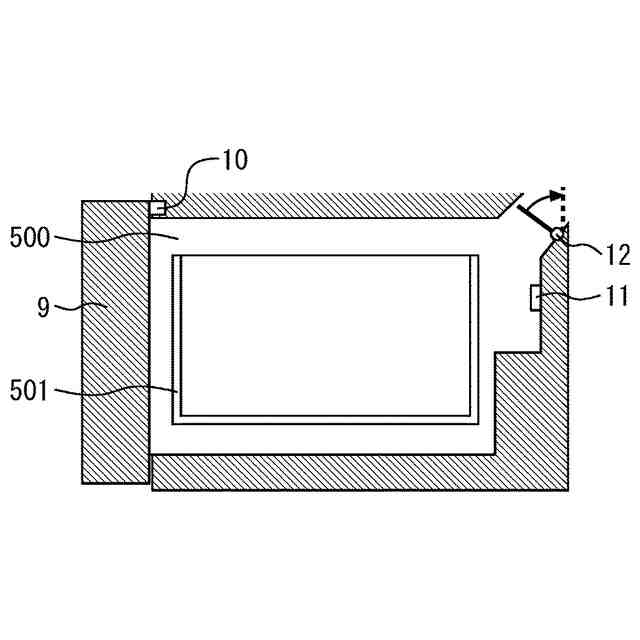

実施の形態1に係る冷蔵庫の冷凍室周辺の拡大断面図である。

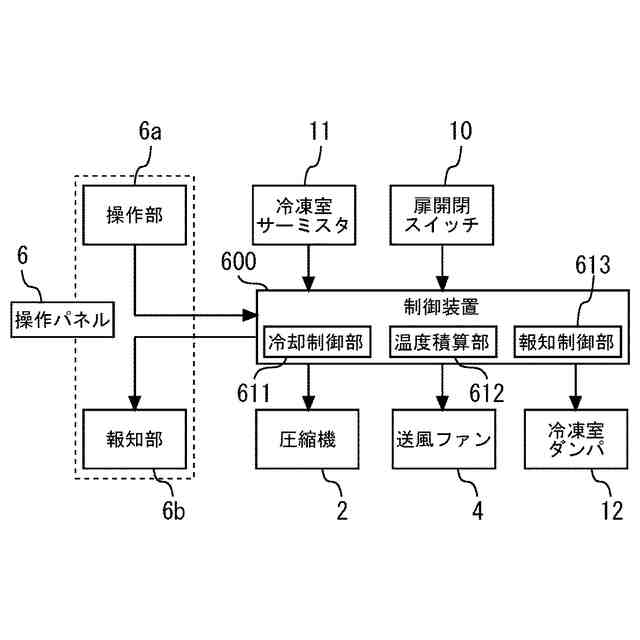

実施の形態1に係る冷蔵庫の制御系統の構成を示すブロック図である。

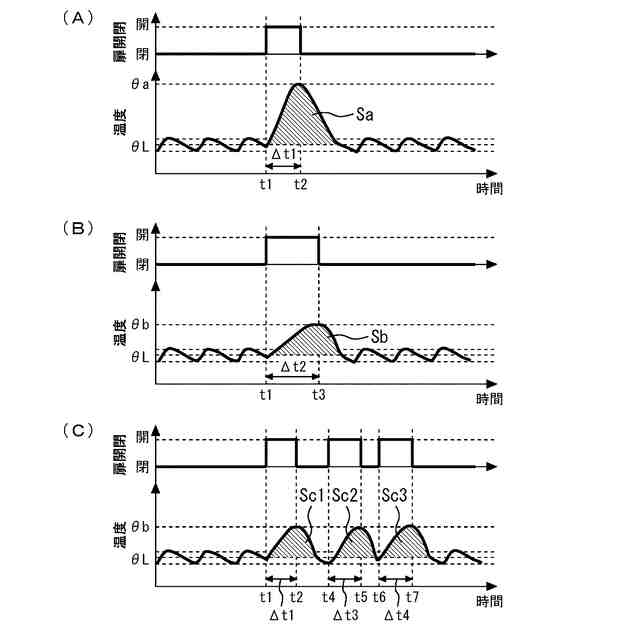

実施の形態1に係る冷蔵庫の冷凍室の扉開閉と庫内温度の経時変化の例を示す図である。

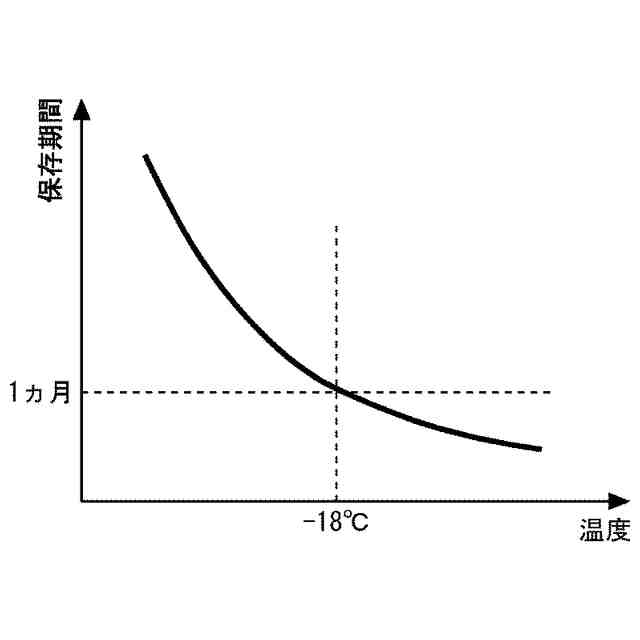

食品の保存温度と保存期間の関係の一例を示す図である。

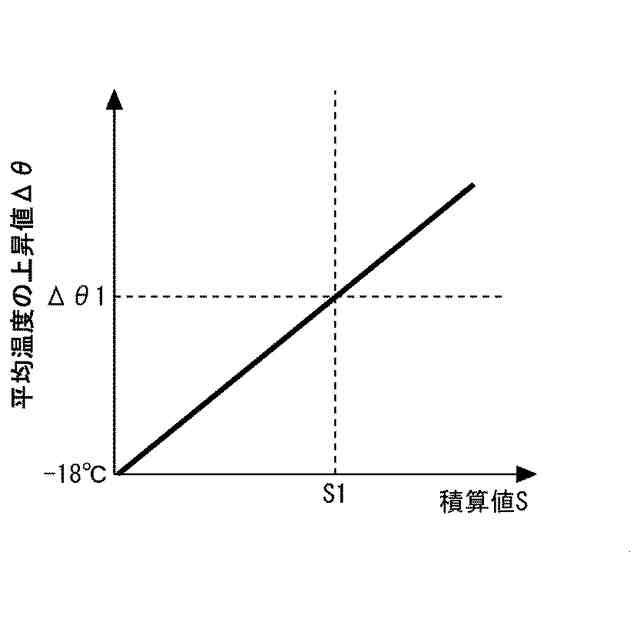

実施の形態1に係る冷蔵庫の冷凍室内の温度積算値と冷凍室内の平均温度の上昇値の一例を示す図である。

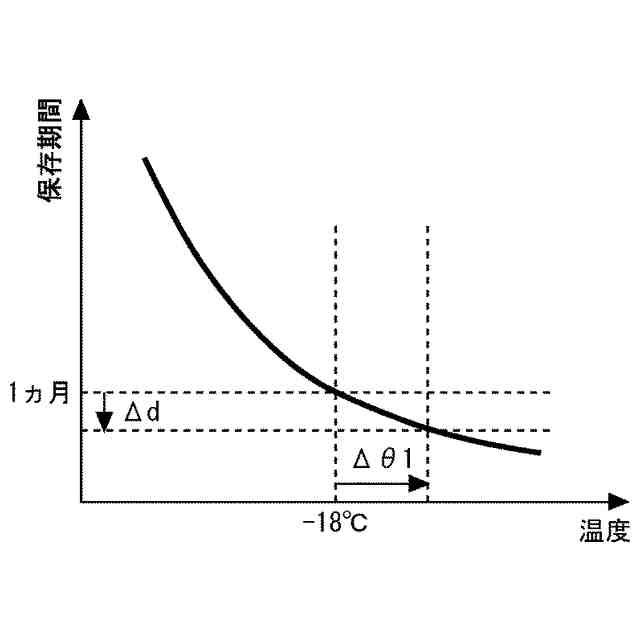

食品の保存温度の変動と保存期間の変化との関係の一例を示す図である。
実施の形態1に係る冷蔵庫の操作パネルへの表示の一例である。
実施の形態1に係る冷蔵庫の動作の一例を示すフロー図である。
実施の形態1に係る冷蔵庫の変形例の制御系統の構成を示すブロック図である。
実施の形態1に係る冷蔵庫の制御装置の機能を実現する構成の一例を示す図である。
【発明を実施するための形態】
【0010】
本開示に係る冷蔵庫を実施するための形態について添付の図面を参照しながら説明する。各図において、同一又は相当する部分には同一の符号を付して、重複する説明は適宜に簡略化又は省略する。以下の説明においては便宜上、図示の状態を基準に各構造の位置関係を表現することがある。なお、本開示は以下の実施の形態に限定されることなく、本開示の趣旨を逸脱しない範囲において、各実施の形態、変形例等の自由な組み合わせ、各実施の形態、変形例等の任意の構成要素の変形、あるいは、各実施の形態、変形例等の任意の構成要素の省略が可能である。
(【0011】以降は省略されています)
